1

Mettez l'unité Box iPC sous tension pour la première fois.

2

Suivez la procédure de récupération du système d'exploitation.

1

Cliquez sur l'icône de Node-Red sur le bureau Windows à utiliser.

2

Lors du premier accès, l'utilisateur est invité à modifier son mot de passe.

3

Le nom d'utilisateur par défaut est NR_account est le mot de passe pour Node-Red est NodeRed#0123.

4

L'utilisateur doit modifier le mot de passe par défaut pour accéder à Node-Red. Si cette étape est omise, une page demandant de modifier le mot de passe s'affiche tant que le mot de passe n'est pas modifié selon les critères corrects.

5

L'utilisateur doit saisir le mot de passe toutes les fois qu'il utilise la stratégie de modification du mot de passe de Node-Red :

oLes mots de passe doivent comprendre au moins 12 caractères.

oLes mots de passe ne peuvent pas contenir le nom d'utilisateur.

o Les mots de passe doivent contenir les quatre types de caractères suivants : lettres minuscules, lettres majuscules, chiffres et symboles. Les symboles autorisés sont [!"#$%&'()*+,./:;<=>?@\^_`{|}~-].

NOTE : Si le mot de passe ne satisfait pas aux critères précédents, le système vous demandra de l'entrer à nouveau jusqu'à ce qu'il soit valide.

1

Redémarrez l'unité Box iPC après chaque procédure de récupération du système d'exploitation.

2

Suivez la procédure de récupération du système d'exploitation.

1

Insérez la clé USB contenant le dossier Software/SEnode_Install_packages.

2

Copiez le dossier SEnode_Install_packages sur le bureau.

3

Si vous avez installé le noeud Schneider précédemment sur votre iPC, arrêtez Schneider Node-RED Service dans Control Panel > System and Security > Administrative Tools > Services.

4

Cliquez avec le bouton droit sur SEnode_Install_packages/Install.bat et sélectionnez Run as Administrator.

5

Lorsque tous les processus d'installation sont terminés, redémarrez l'iPC.

6

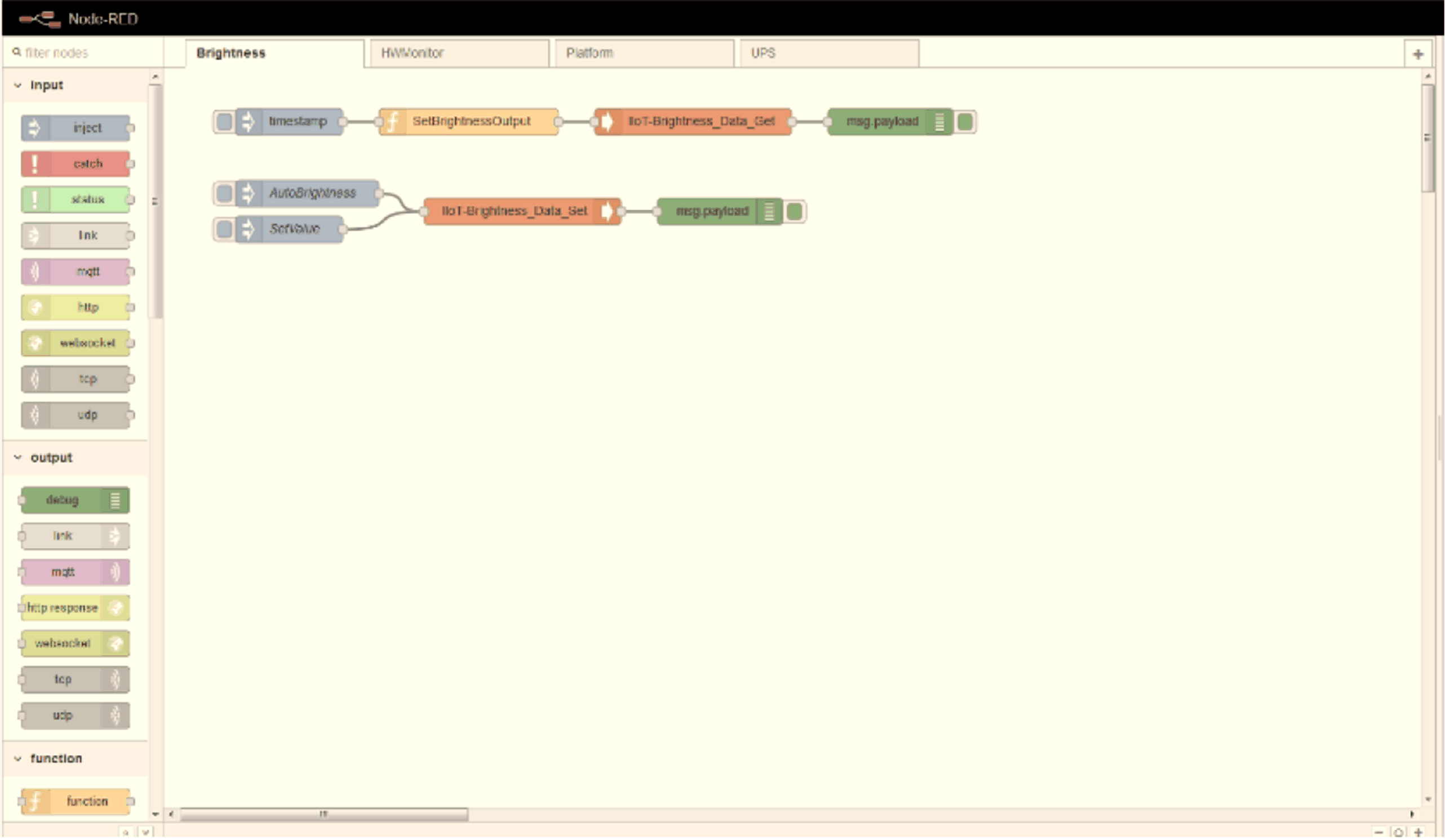

Lancez Node-Red en double-cliquant sur le raccourci Schneider IIoT sur le bureau.

7

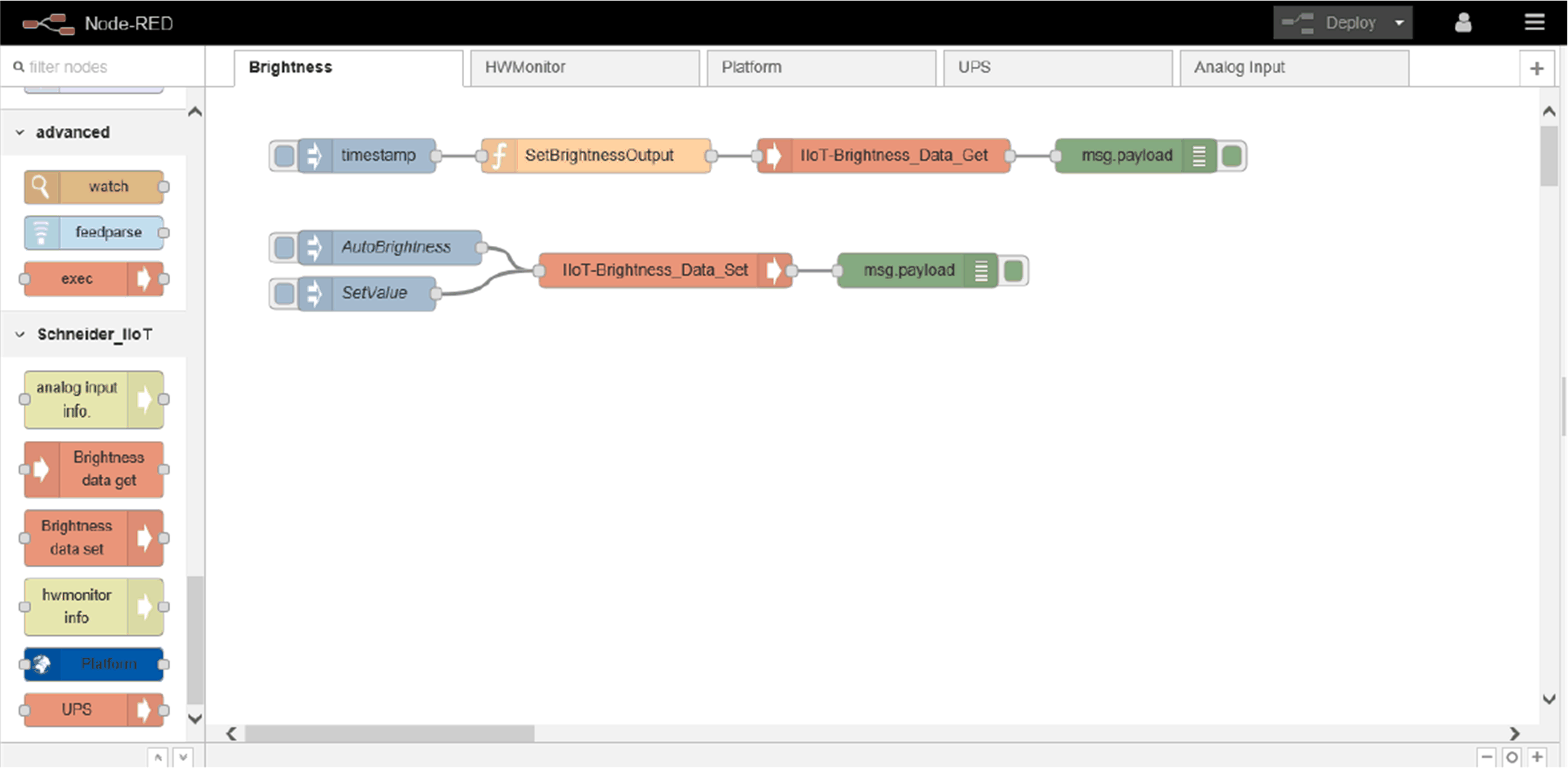

Vous constatez que Schneider IIoT Nodes apparaît désormais dans Node List :

8

Faites défiler l'affichage pour voir le noeud Schneider IIoT :

ATTENTION

FONCTIONNEMENT INATTENDU DE L'ÉQUIPEMENT

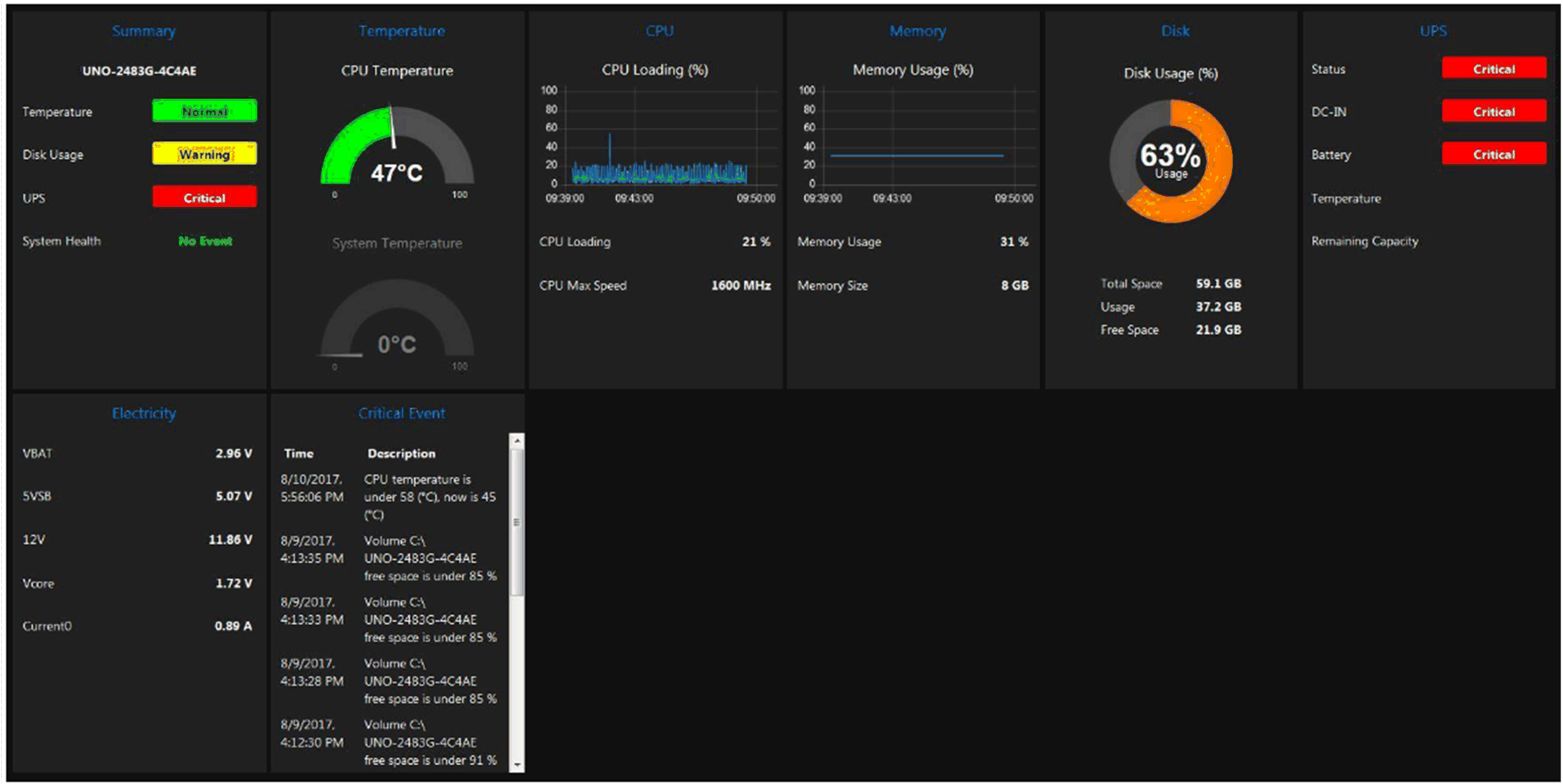

Si vous utilisez System Monitor, n'utilisez pas Node-Red en même temps pour éviter tout conflit d'application. Schneider-Electric a un noeud personnalisé spécial pour la prise en charge du matériel.

Supprimez System Monitor et récupérez le système d'exploitation IIoT Node-Red à partir de la clé USB.

Le non-respect de ces instructions peut provoquer des blessures ou des dommages matériels.

Platform

Model name

Informations issues d'API Windows ou du SNMP fournisseur.

BIOS version

EC version

OS version

CPU name

Disk information

Memory available

1

Sélectionnez la page Platform :

2

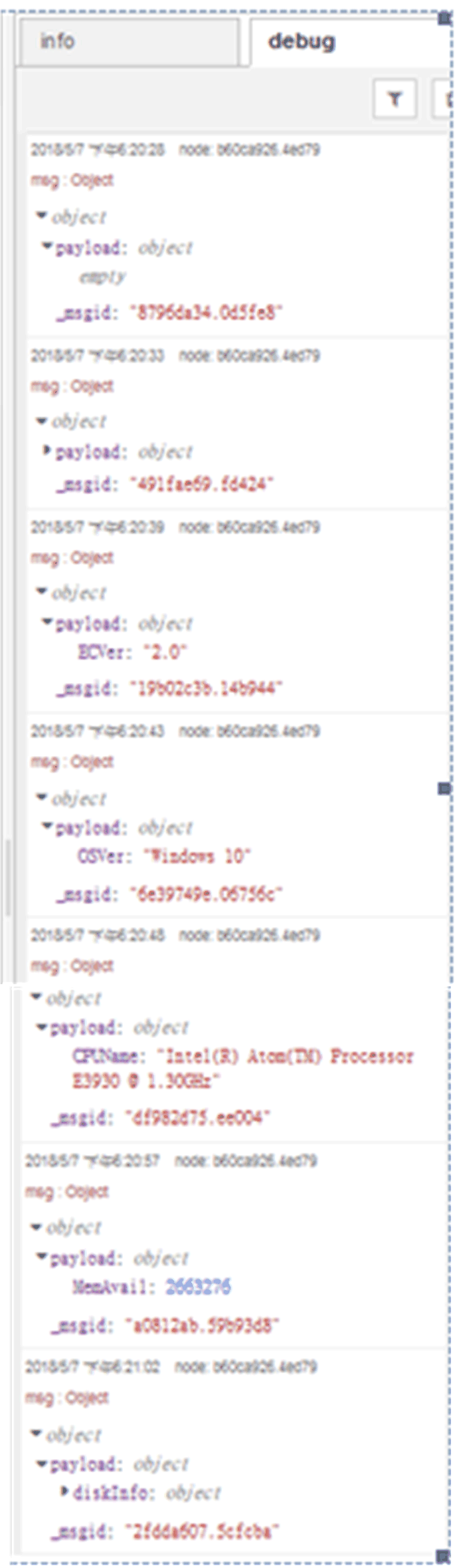

Cliquez sur le bouton Deploy pour obtenir toutes les informations dans la zone de débogage :

3

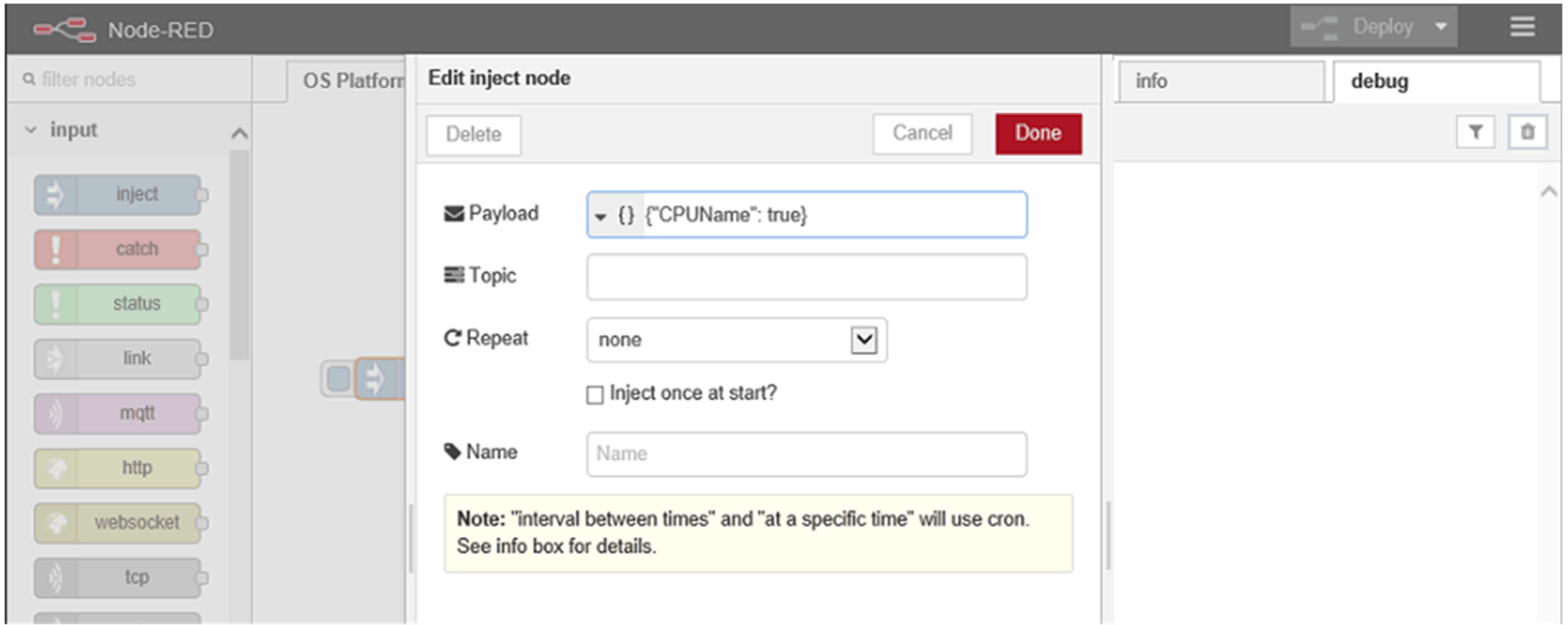

Si vous désirez une information spécifique, par exemple CPU name :

oCliquez sur Node Name pour remplacer OSVer dans la colonne payload par CPUName.

oCliquez sur Done pour fermer la fenêtre Edit inject node.

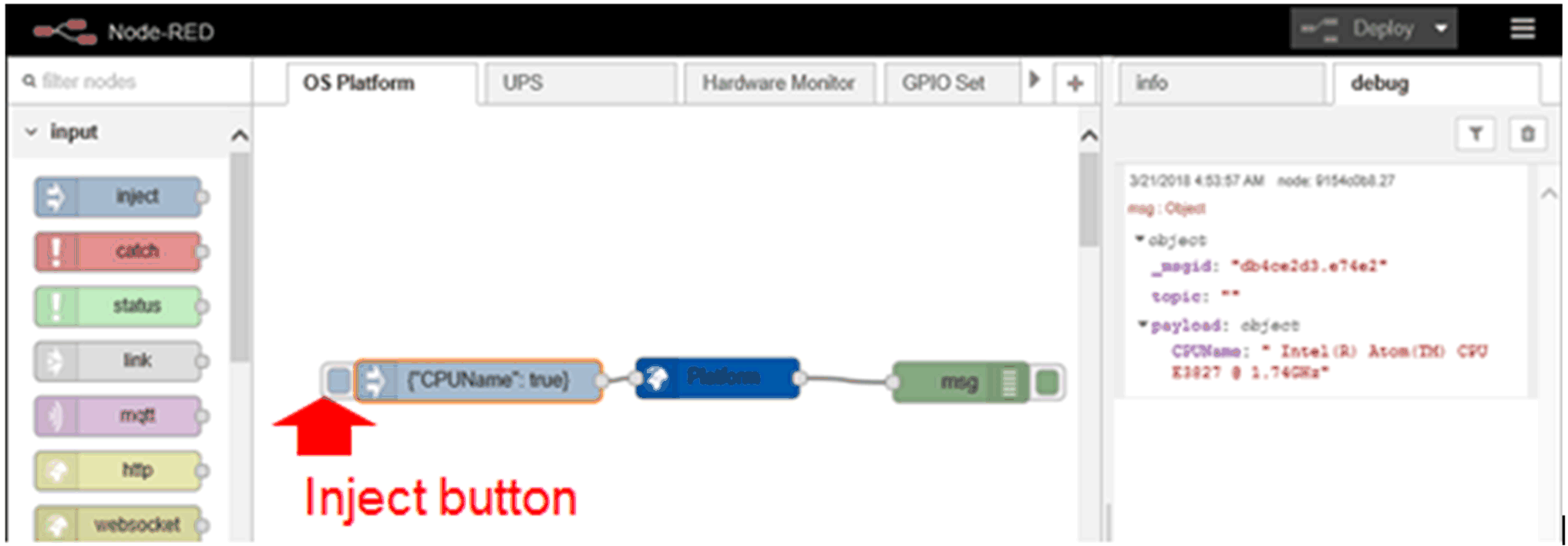

Cliquez sur Deploy, puis sur le bouton Injecter pour vérifier le résultat dans la fenêtre de débogage :

5

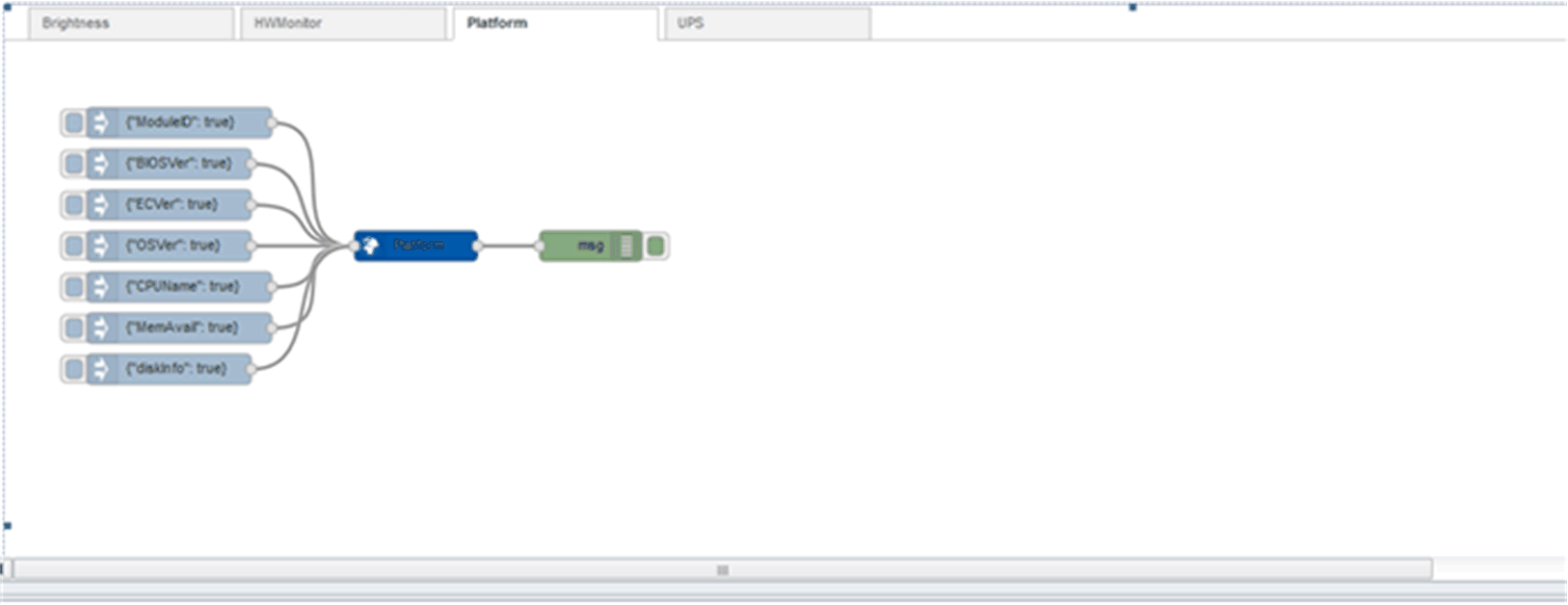

Voir l'exemple de flux.

L'utilisateur peut consulter l'ensemble du flux à jour en suivant ce lien : C:\Program Files (x86)\Schneider Electric\IIoT\node_modules\ node-red-contrib-seplatform.

UPS

Emergency Output

oPerte d'entrée CC (DC-IN).

oSurchauffe batterie.

oPerte de connexion de la jauge de batterie

oEchec des accès à l'EEPROM.

oSurtension en entrée CC.

oDéclenchement de coupure sur sortie CC.

oRétablissement d'alimentation sur entrée CC IPS-AE.

Status output

ofwversion : version de micrologiciel de l'équipement.

oips : état de l'équipement. 1 = prêt, 0 = pas prêt.

odcin : état de DC-IN. 1 = prêt, 0 = pas prêt.

obattery : état de la batterie. 1 = prêt, 0 = pas prêt.

oinputlostdelay : durée de détection de perte d'entrée CC (secondes).

outoffdelay : délai de coupure de sortie CC (minutes).

obatterylife : durée d'autonomie de la batterie (minutes) au taux de décharge actuel. "65535" signifie que la batterie est chargée.

otemperature : température de la batterie (°C).

omaxtemperature : température maximum (°C) de la batterie depuis le démarrage du système.

obatteryvoltage : tension de la batterie (mV).

ocapacity : capacité de la batterie (%).

Response output

Décrit le résultat de l'entrée.

1

Sélectionnez la page UPS.

2

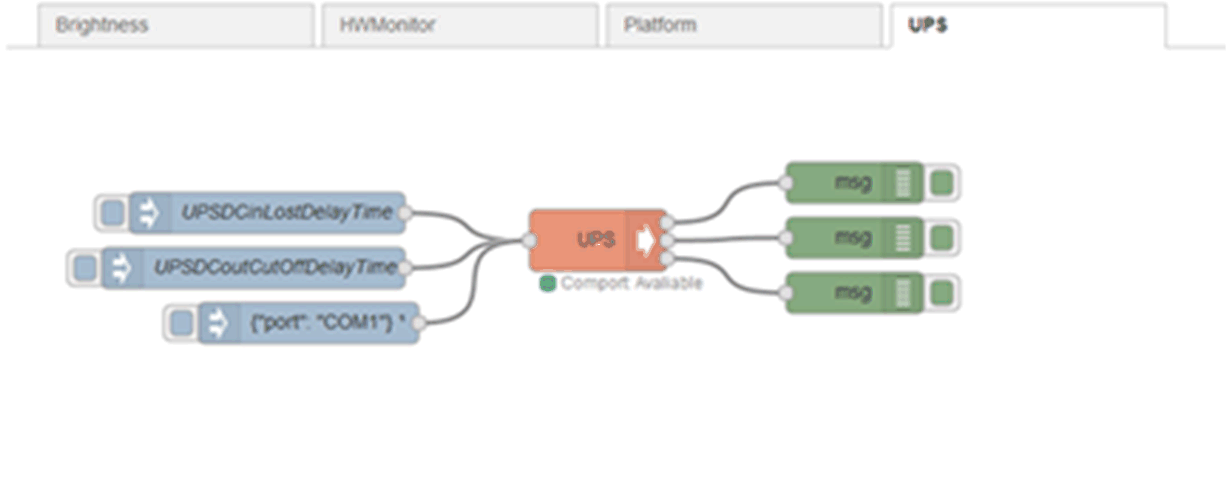

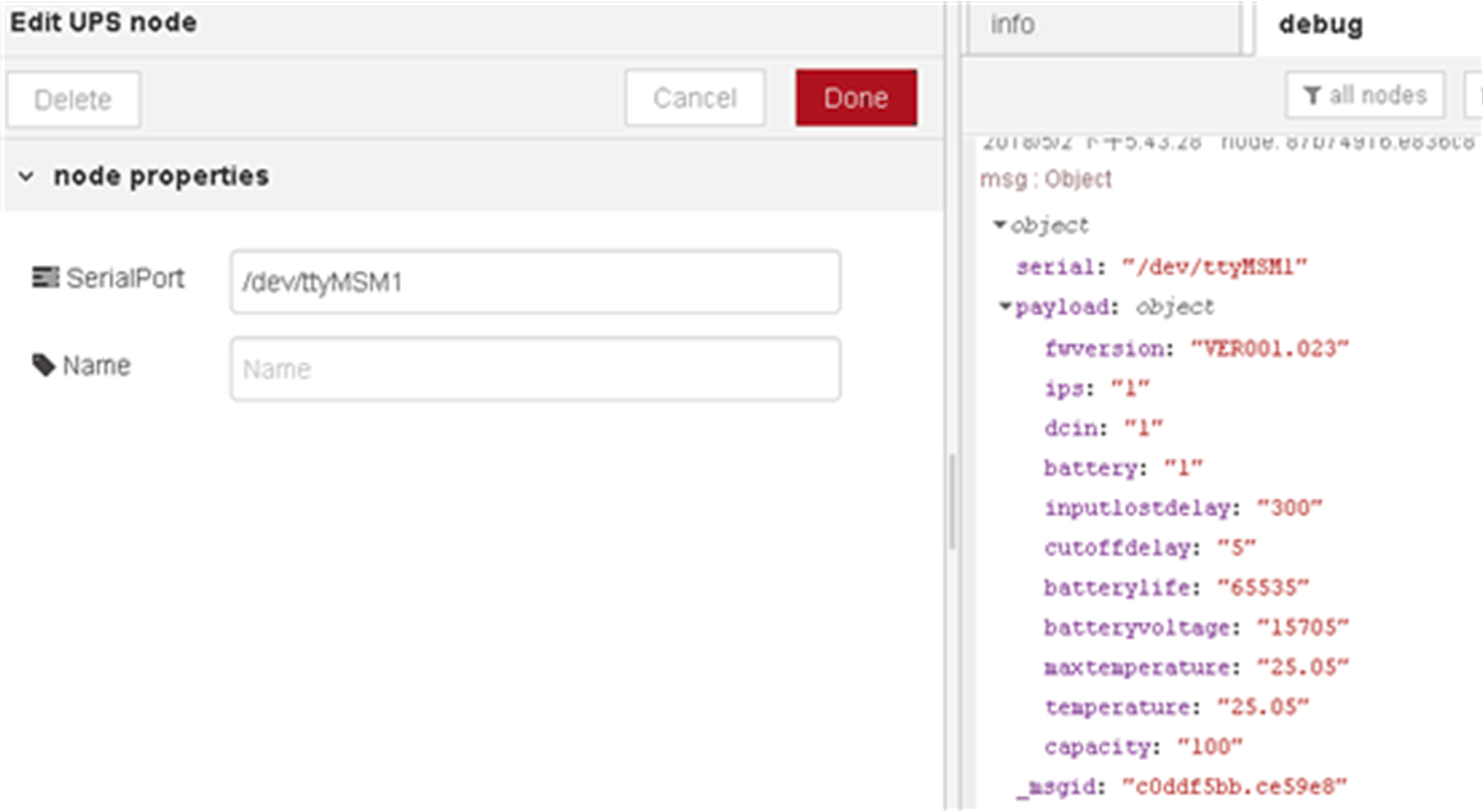

Double-cliquez sur le noeud UPS :

3

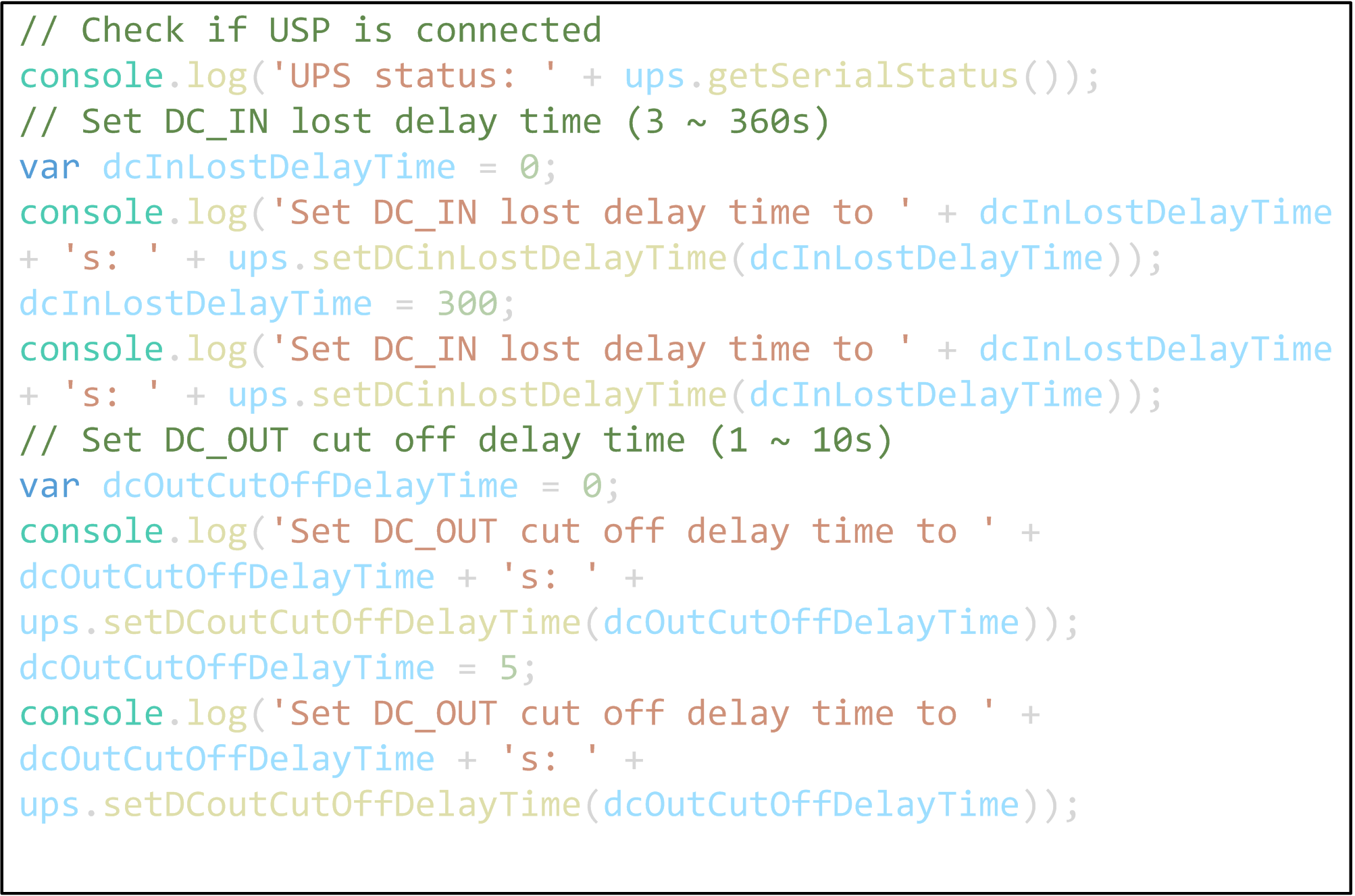

Exemple de code :

oLes entrées doivent être msg.payload.UPSInputLostDelay et msg.payload.UPSCutOffDelay. Elles sont numériques.

omsg.payload.UPSInputLostDelay est un nombre indiquant la durée de détection de la perte d'entrée CC (secondes).

omsg.payload.UPSCutOffDelay est un nombre indiquant le délai de coupure de la sortie CC (minutes).

oUne autre entrée msg.payload.port est le nom du port COM utilisé pour la connexion au noeud UPS.

4

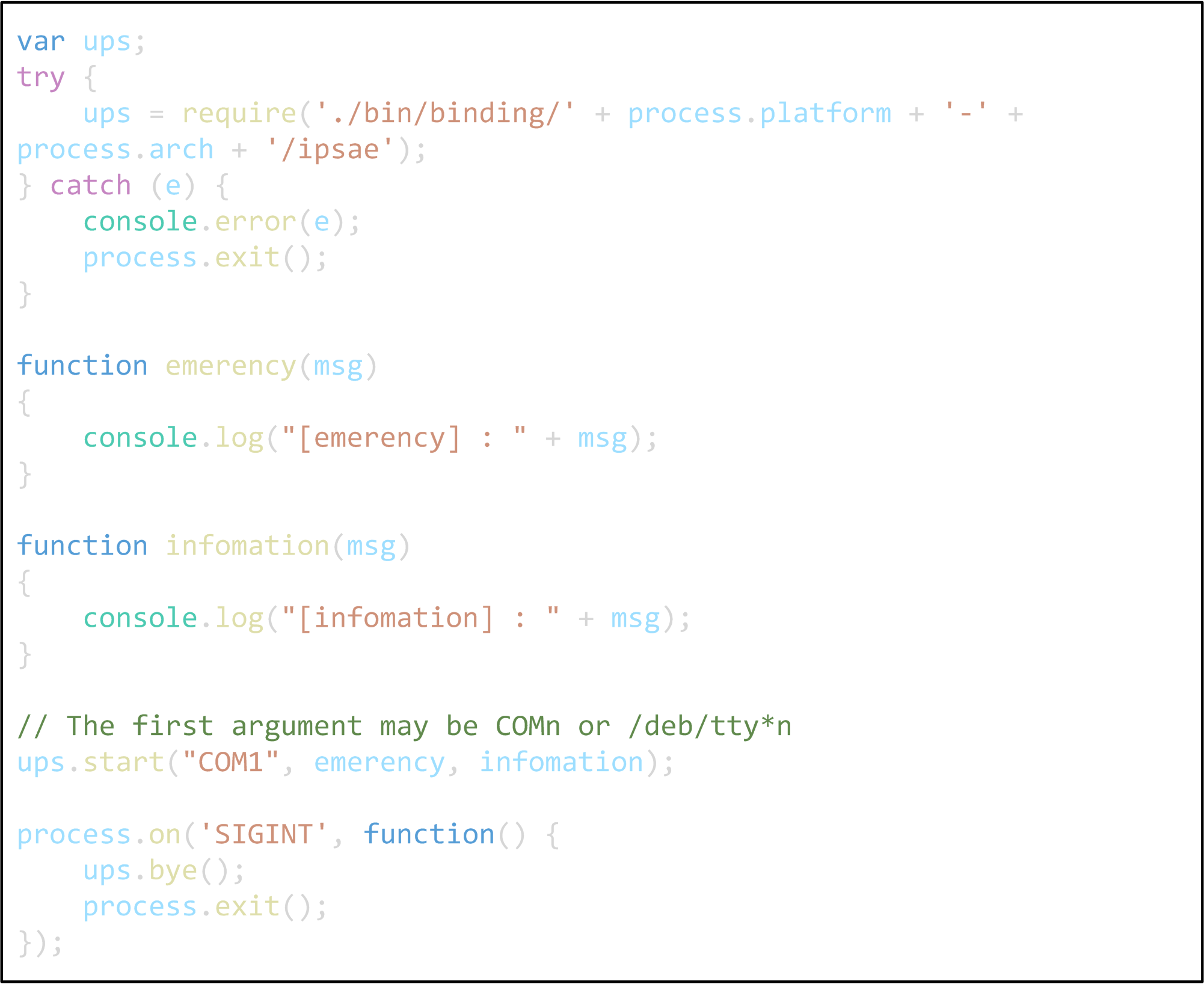

Exemple de code :

5

Exemple de code :

Hardware Monitor

Temperature

Toutes informations de tension fournies par le contrôle intégré EC.

Voltage

Current

1

Sélectionnez la page Hardware Monitor.

2

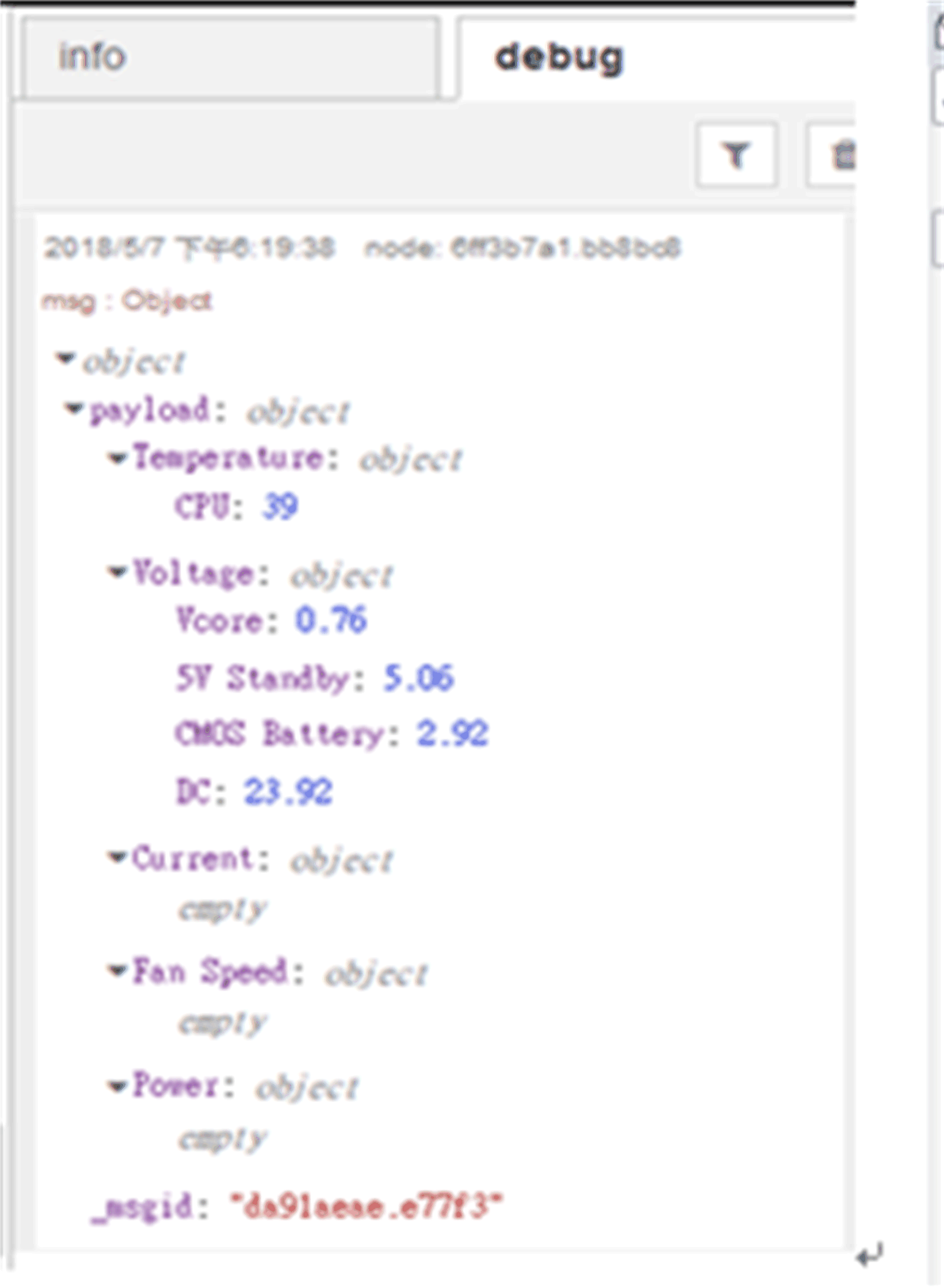

Cliquez sur le bouton Deploy pour obtenir toutes les informations dans la zone de débogage :

3

Cliquez sur le bouton Deploy pour obtenir toutes les informations dans la zone de débogage :

4

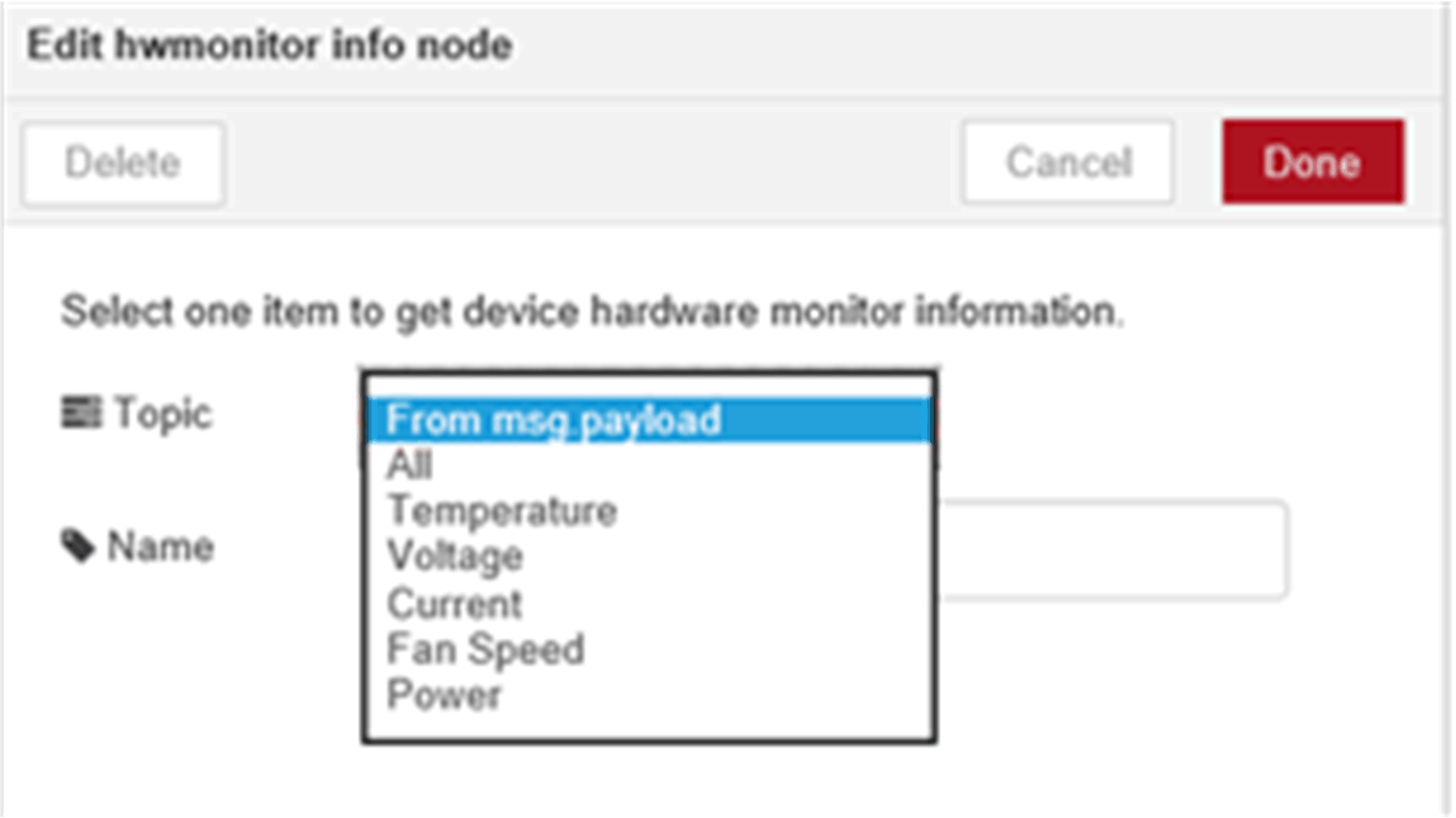

Si vous désirez une information spécifique, par exemple Voltage :

oCliquez sur hwmonitor info node pour remplacer la valeur de la colonne Topic par Voltage.

oCliquez sur Done pour fermer la fenêtre Edit ihwmonitor info node.

oCliquez sur Deploy, puis sur le bouton Injecter pour vérifier le résultat dans la fenêtre de débogage.

5

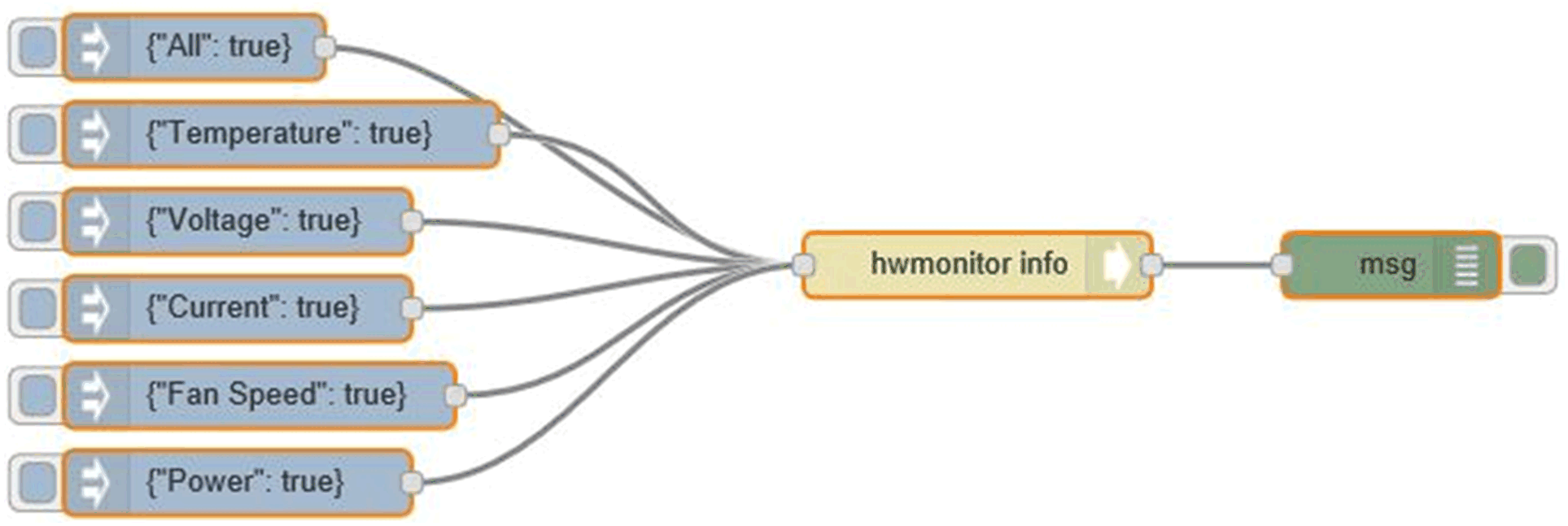

Voir l'exemple de flux.

L'utilisateur peut consulter l'ensemble du flux à jour en suivant ce lien : /usr/lib/node_modules/node-red-contrib-selmsensor.

Brightness Get

Mini

Valeur minimum de luminosité.

Max

Valeur maximum de luminosité.

Value

Valeur actuelle de luminosité.

Auto

Statut de réglage de la luminosité. [0 : manuel, 1 : automatique].

1

Sélectionnez la page Brighness Get.

2

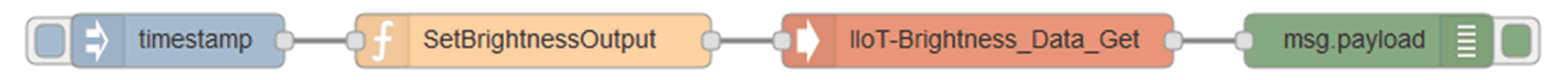

Double-cliquez sur le noeud SetBrightnessOutput.

3

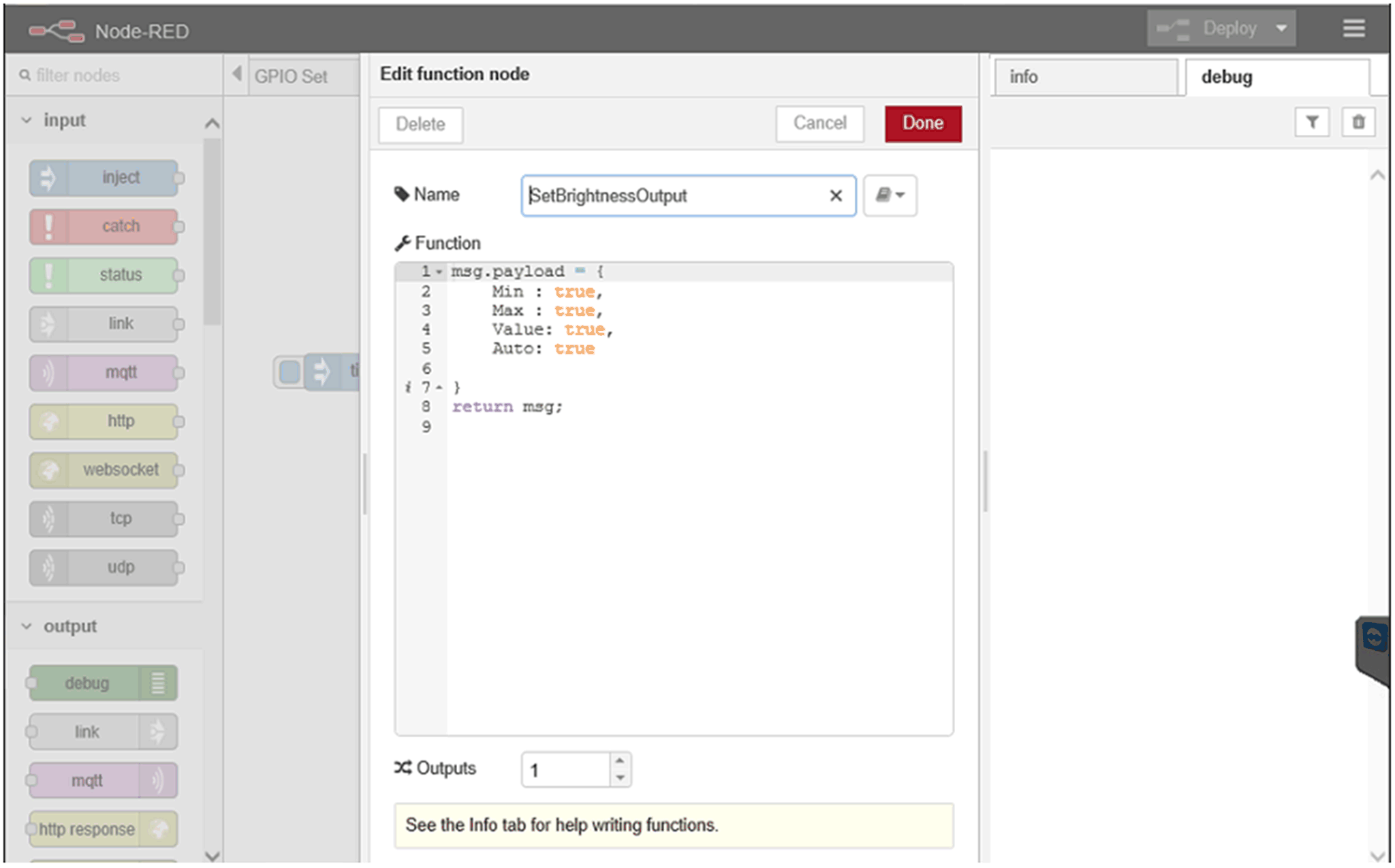

Editez le noeud pour modifier la configuration :

oMin : valeur de luminosité minimum

oSortie (par défaut) : saisissez Min : true

oPas de sortie : supprimez la ligne Min : true

oMax : valeur de luminosité maximum

oSortie (par défaut) : saisissez Max : true

oPas de sortie : supprimez la ligne Max : true

oValue : valeur de luminosité actuelle

oSortie (par défaut) : saisissez Value : true

oPas de sortie : supprimez la ligne Value : true

oAuto : statut de réglage automatique de la luminosité

oSortie (par défaut) : saisissez Auto : true

oPas de sortie : supprimez la ligne Auto : true

4

Voir l'exemple de flux.

L'utilisateur peut consulter l'ensemble du flux à jour en suivant ce lien : C:\Program Files (x86)\Schneider Electric\IIoT\node_modules\node-red-contrib-sebrightness.

Brightness Set

Payload

Définition d'une valeur spécifique de luminosité actuelle.

Définition du réglage automatique de luminosité.

1

Sélectionnez la page Brighness Set.

2

Double-cliquez sur le noeud AutoBrightness.

3

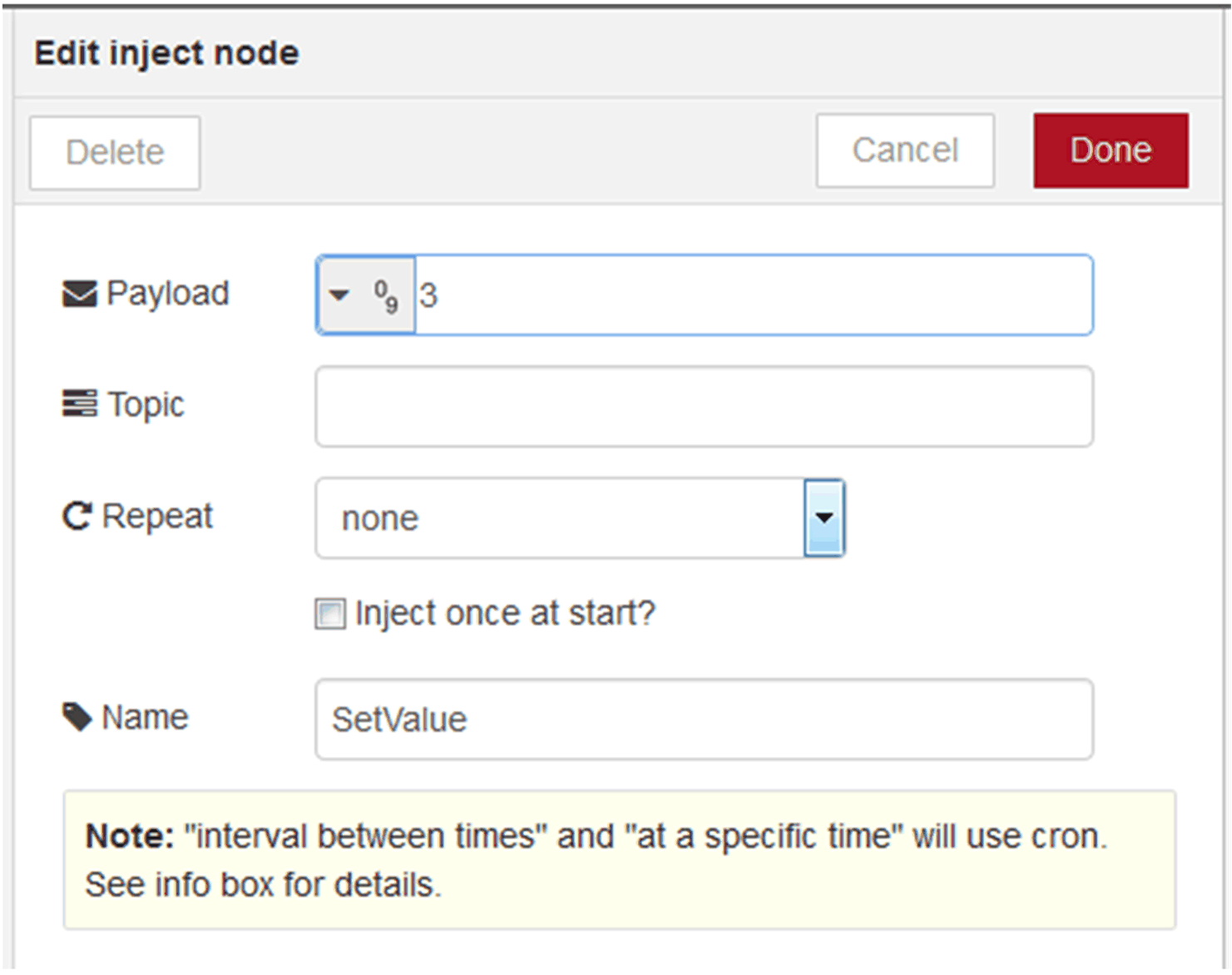

Vous pouvez configurer l'élément payload sur True ou False.

4

Voir l'exemple de flux.

L'utilisateur peut consulter l'ensemble du flux à jour en suivant ce lien : C:\Program Files (x86)\Schneider Electric\IIoT\node_modules\node-red-contrib-sebrightness.

AI Module

Get COM port name

Nom du port COM (utilisé par cet équipement d'entrée analogique).

Get AI device name

Nom de l'équipement d'entrée analogique.

Get AI firmware version

Version du micrologiciel de l'équipement d'entrée analogique.

Get AI channel number

Numéro de voie d'entrée analogique.

Get AI value range

Plage de valeurs d'entrée analogique.

Set AI value range

Définition de la plage de valeurs d'entrée analogique.

Get AI value

Valeur d'entrée analogique.

1

Sélectionnez la page AI Module.

2

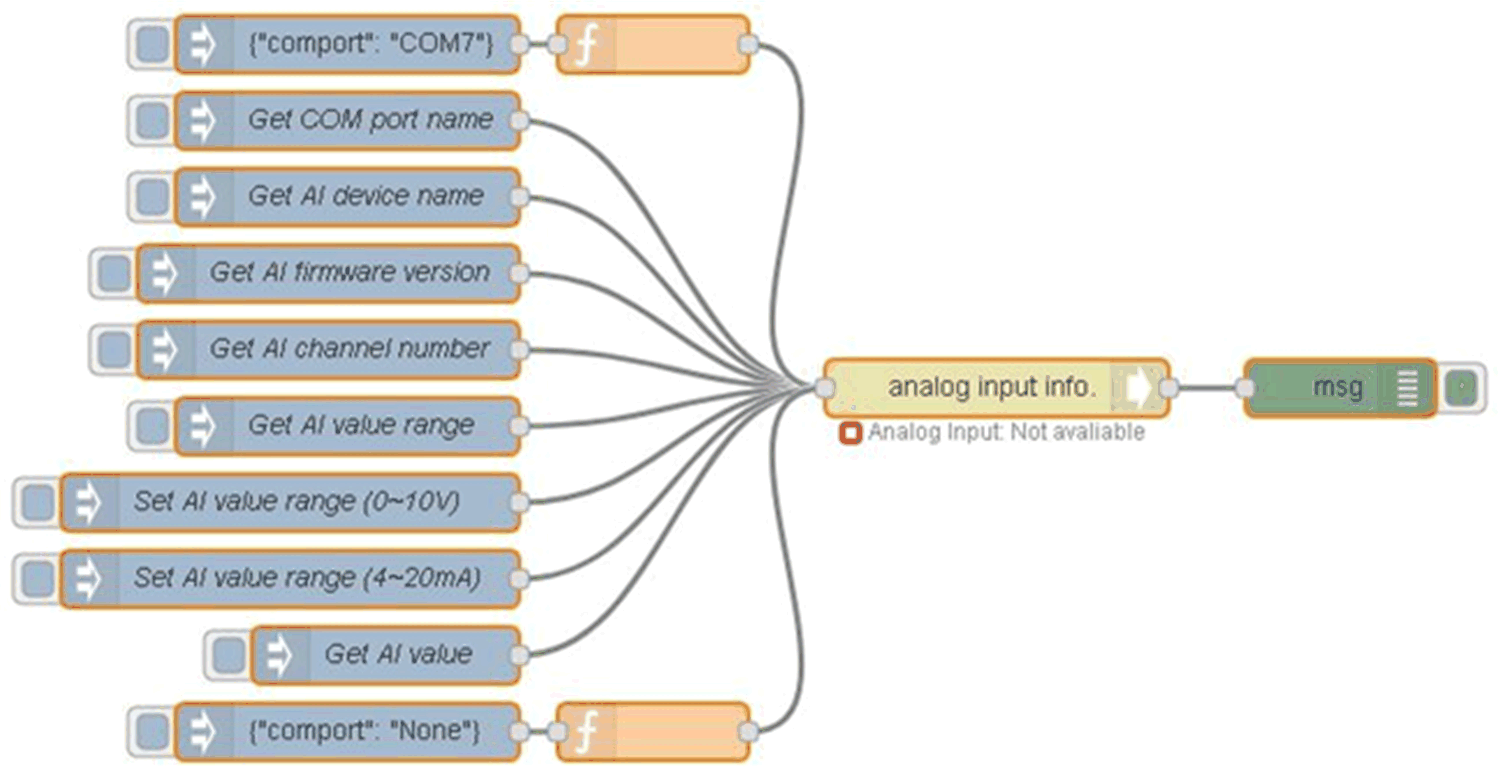

Editez le noeud pour modifier la configuration :

3

Pour commencer, un paramètre de chemin de port COM est nécessaire pour que le module d'entrée analogique puisse se connecter à l'hôte. Les autres fonctions sont inutilisables tant que l'étape de connexion de l'équipement d'entrée analogique n'est pas terminée.

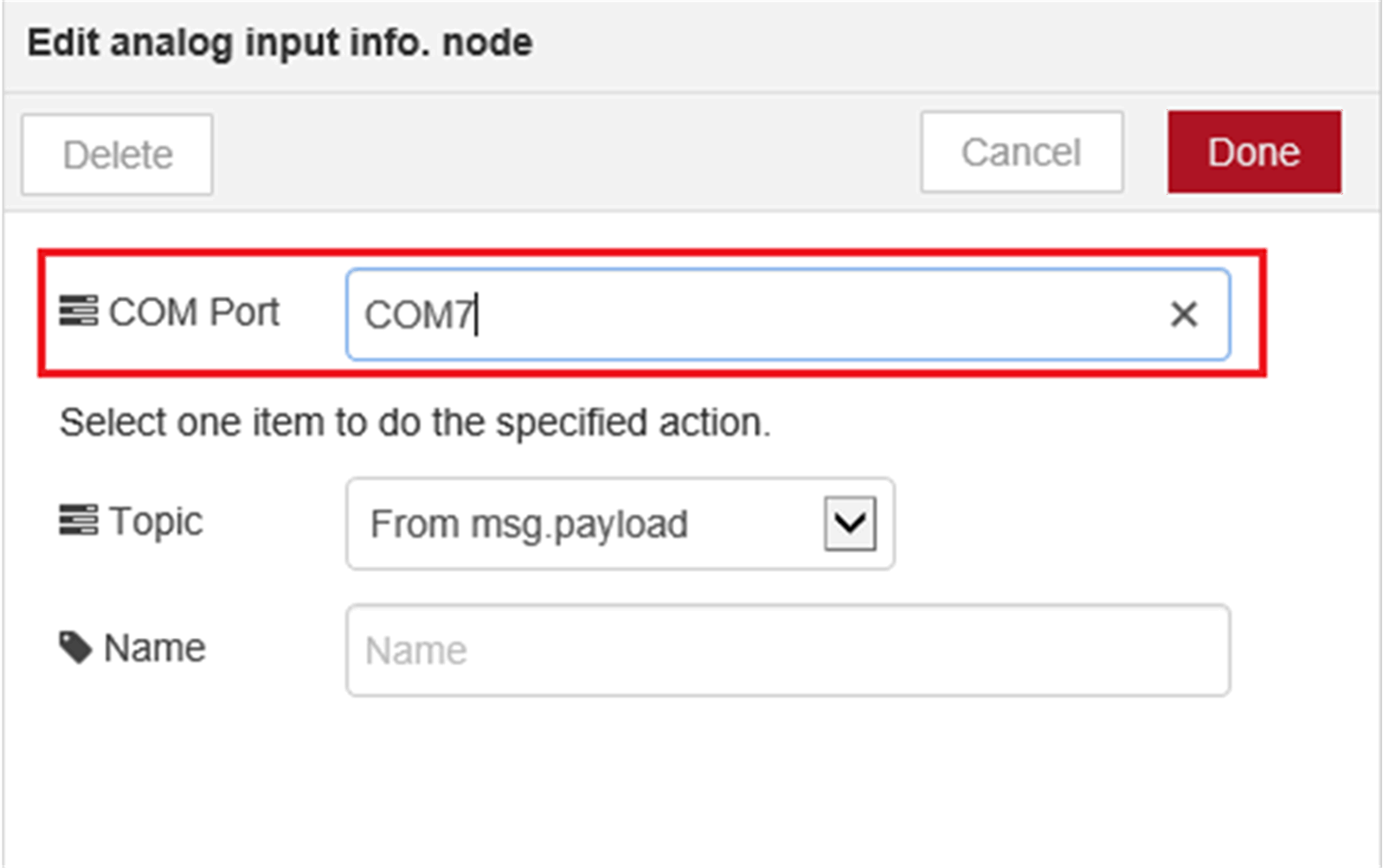

Définissez un port COM dans un noeud analog input info.

(COMx : x est un nombre, par exemple COM7, le numéro de port COM dépendant de l'hôte.)

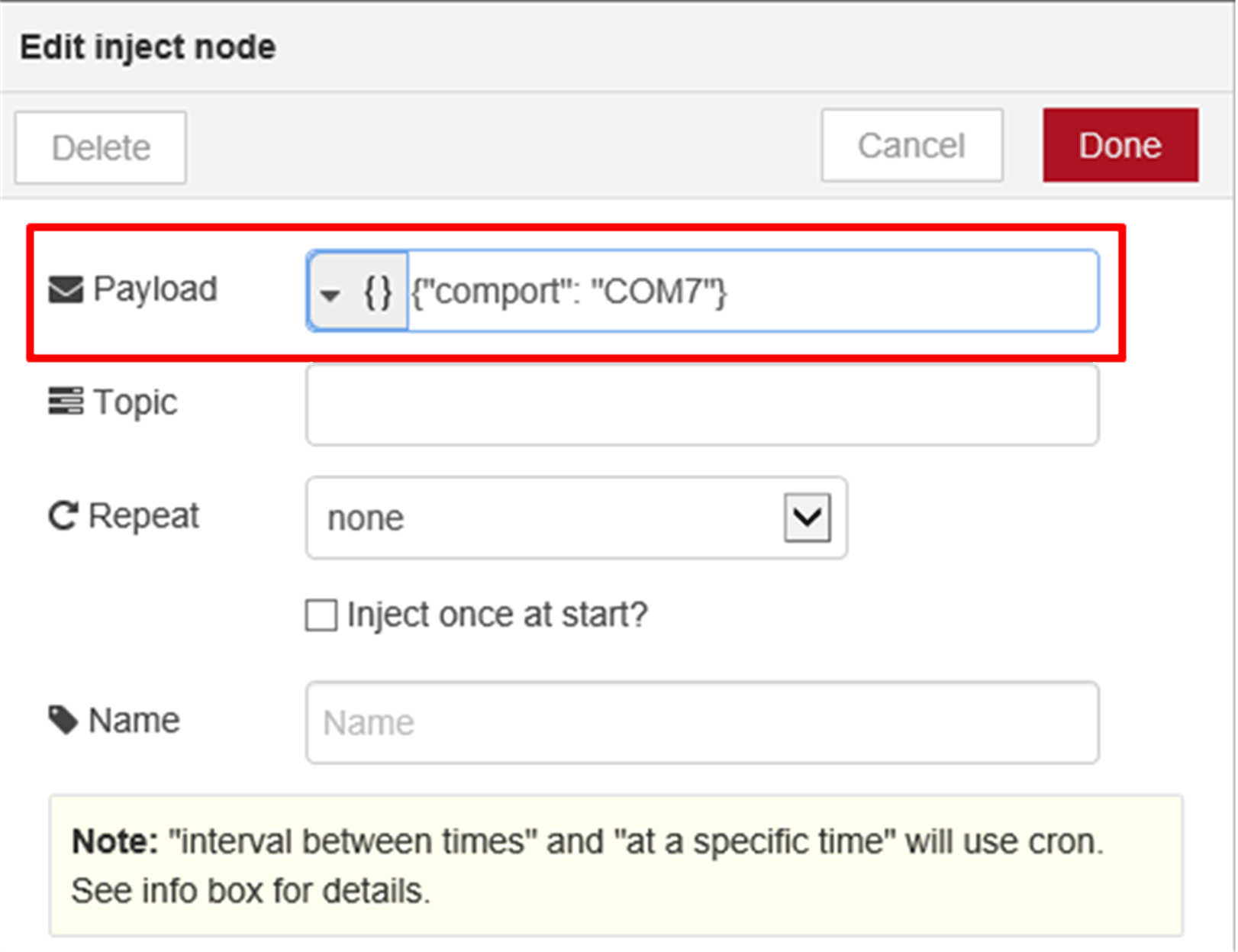

NOTE : Vous pouvez également entrer {"comport": "COMx"} dans le noeud analog input info.

(COMx : x est un nombre, par exemple COM7, le numéro de port COM dépendant de l'hôte.)

Par exemple, si vous voulez définir le port COM7, entrez {"comport": "COM7"} pour msg.payload et envoyez ce message à ce noeud.

4

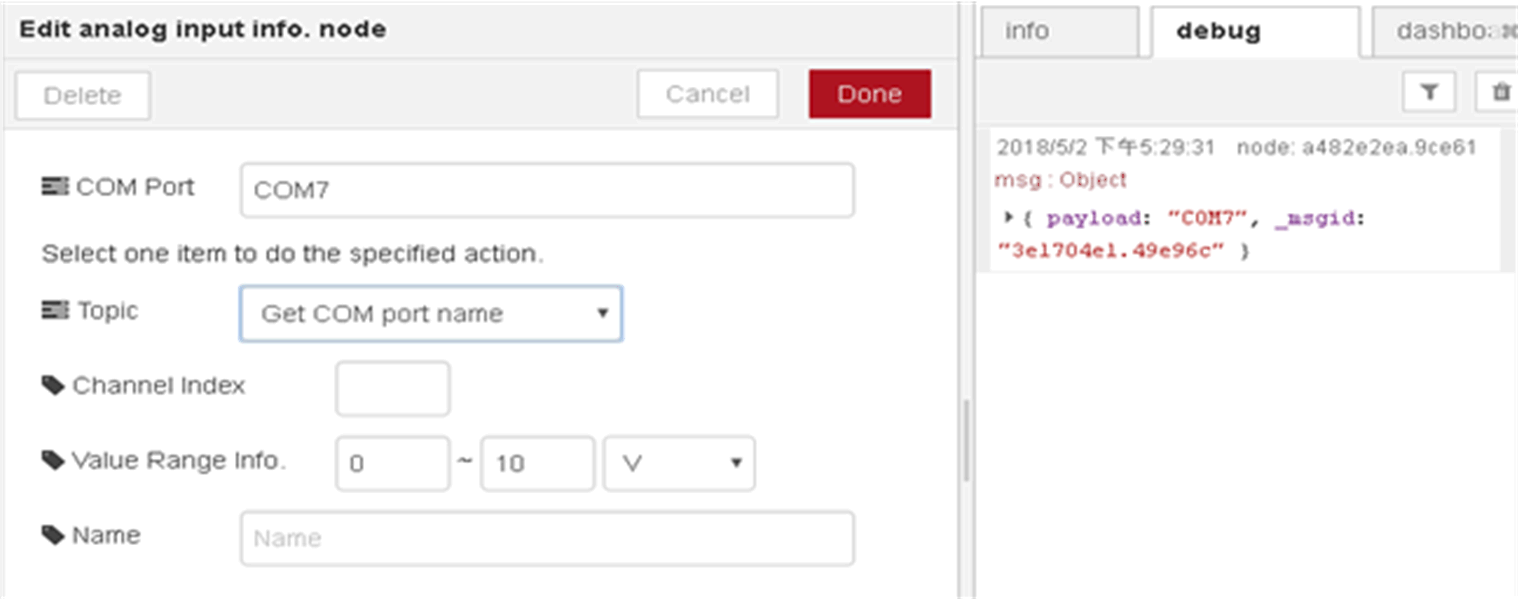

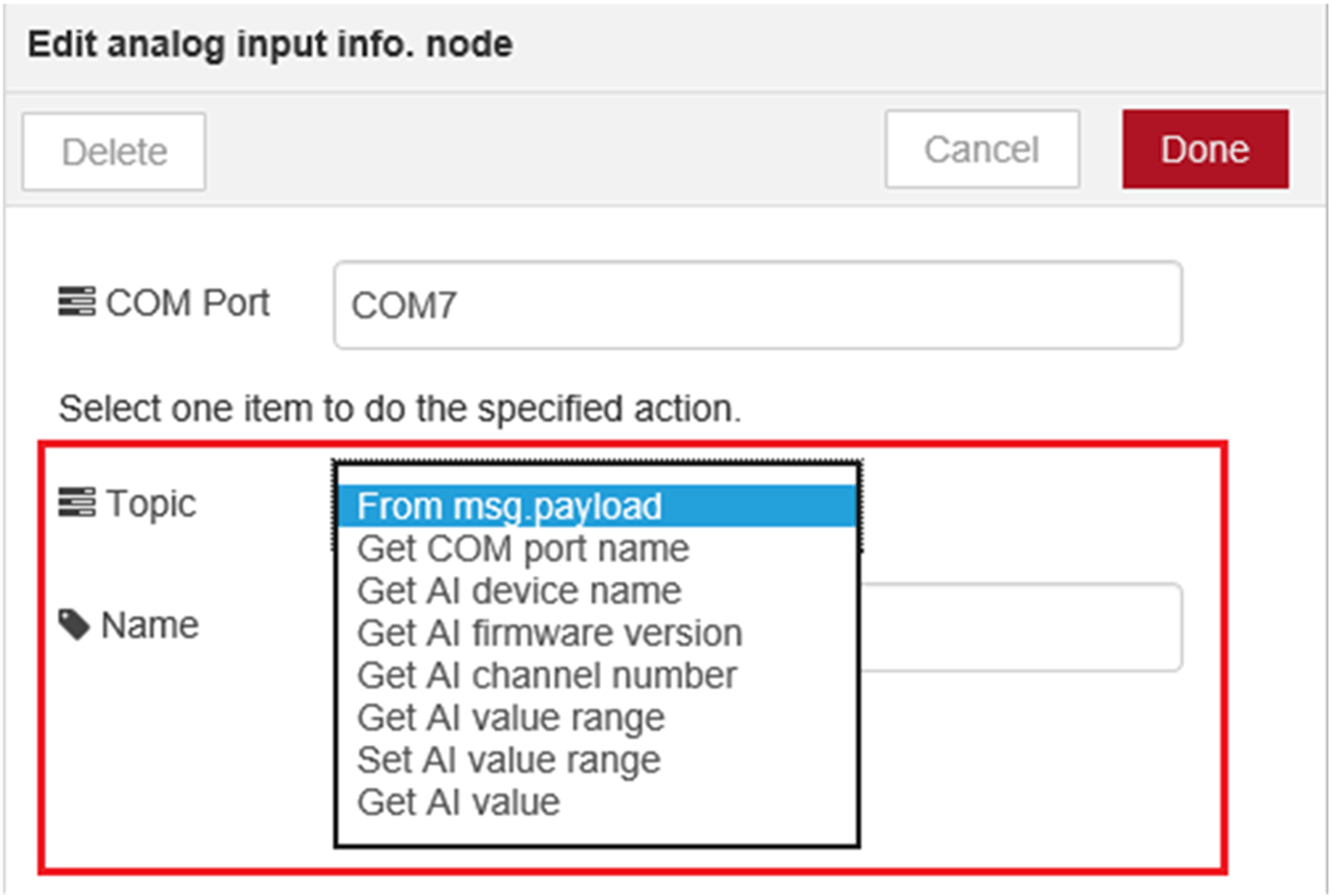

Dans la liste Topic, sélectionnez ce que vous voulez faire dans le noeud analog input info.

5

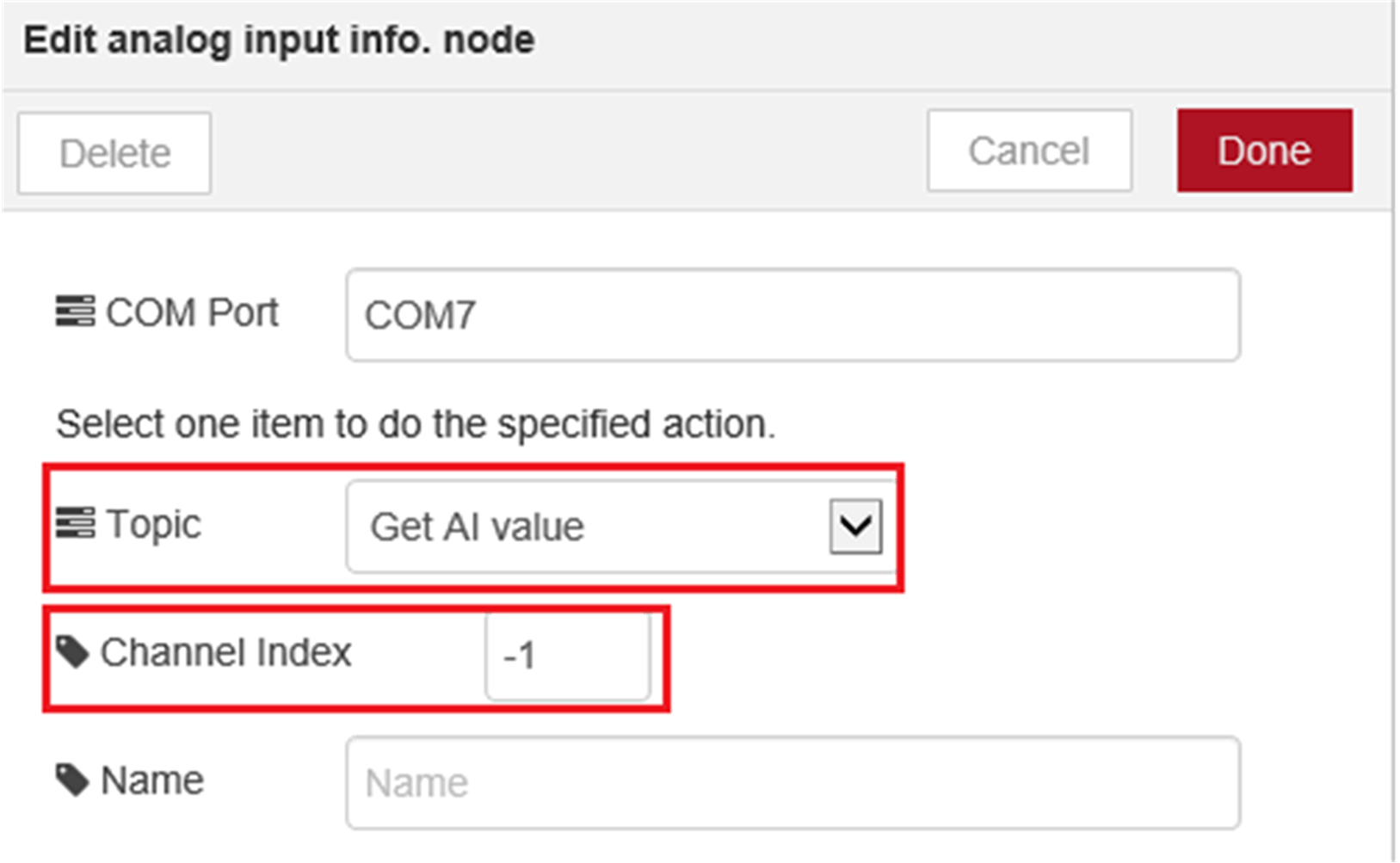

Dans analog input info node, sélectionnez Get AI value dans la liste Topic et renseignez le champ Channel Index.

NOTE : Si vous voulez cibler toutes les voies, vou pouvez indiquer la valeur -1 dans le champ Channel Index.

NOTE : Vous pouvez également procéder en saisissant {"nom d'attribut": true} dans le message msg.payload envoyé au noeud analog input info.

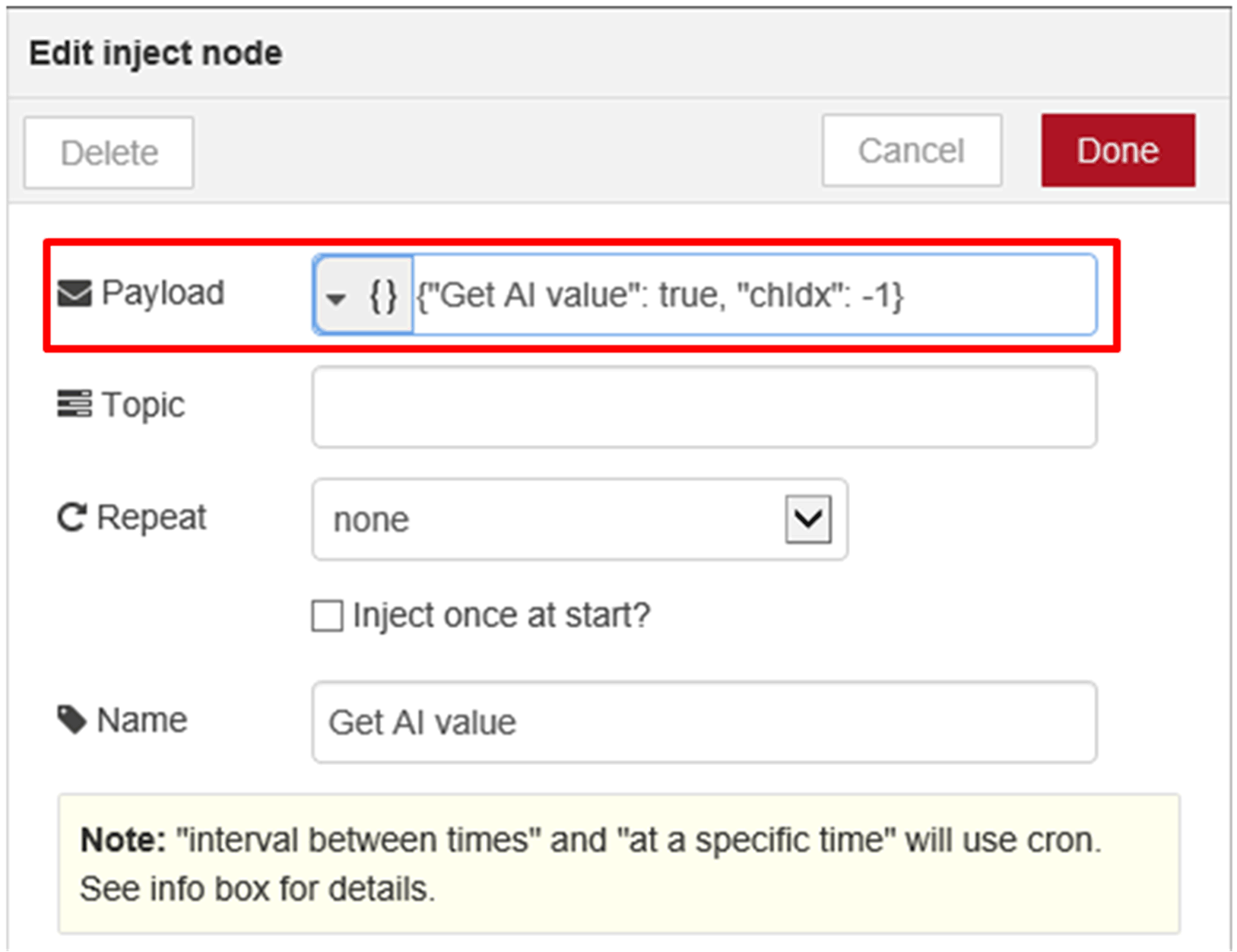

Par exemple, si vous voulez obtenir une valeur d'entrée analogique, indiquez {"Get AI value": true, "chIdx": -1} dans msg.payload et envoyez ce message au noeud analog input info.

Si vous souhaitez cibler toutes les voies, indiquez "chIdx": -1.

Si vous souhaitez cibler la voie 2, indiquez "chIdx": 2.

6

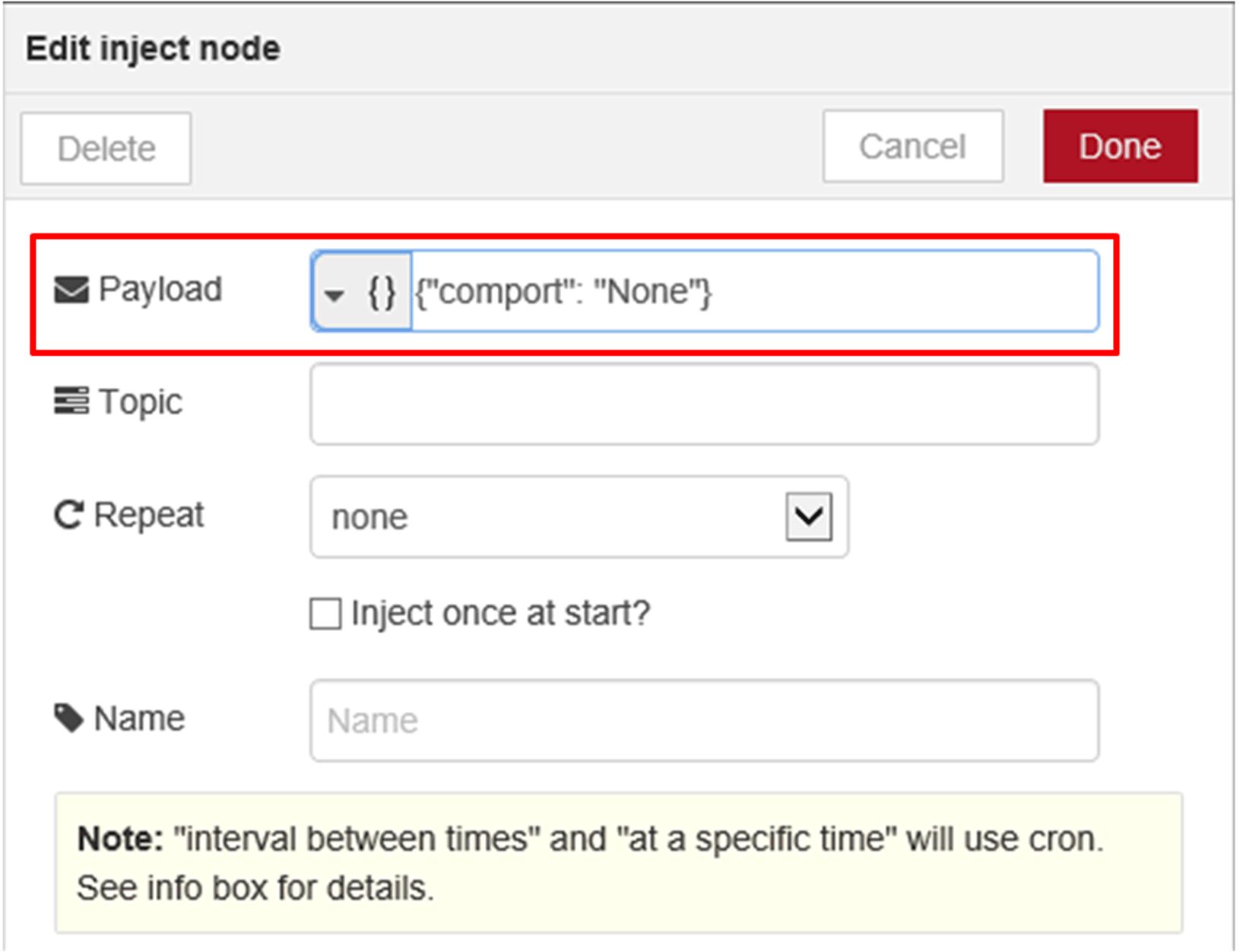

Si vous n'avez pas besoin de module d'entrée analogique, vous pouvez définir l'entrée {"comport": "None"} pour déconnecter la communication entre l'hôte et le module d'entrée analogique. L'étape de déconnexion est terminée dès que le noeud passe de l'état connecté à l'état déconnecté.

7

Voir l'exemple de flux.

L'utilisateur peut consulter l'ensemble du flux à jour en suivant ce lien : C:\Program Files (x86)\Schneider Electric\IIoT\node_modules\ node-red-contrib-seai.
