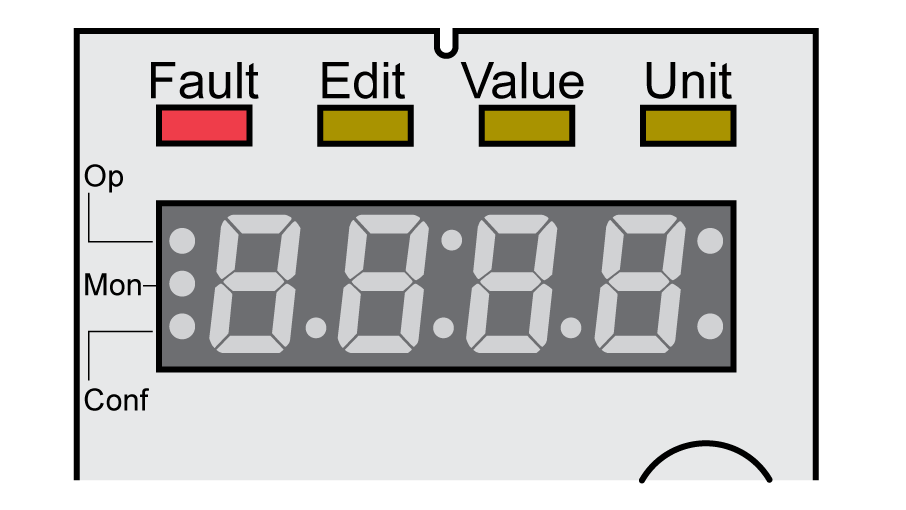

L'afficheur 7 segments fournit des informations à l'utilisateur.
En réglage d'usine, l'afficheur 7 segments indique les états de fonctionnement. Les états de fonctionnement sont décrits au chapitre États de fonctionnement.
|
Message |
Description |
|---|---|
|
(INIT) |
État opérationnel 1 Start |
|
(nrdy) |
État opérationnel 2 Not Ready To Switch On |
|
(dis) |
État opérationnel 3 Switch On Disabled |
|
(rdy) |
État opérationnel 4 Ready To Switch On |
|
(son) |
État opérationnel 5 Switched On |
|
(run) et (halt) |
État opérationnel 6 Operation Enabled |
|
(stop) |
État opérationnel 7 Quick Stop Active |
|
(flt) |
États de fonctionnement 8 Fault Reaction Active et 9 Fault |
Le tableau suivant représente un aperçu des messages pouvant être affichés également sur l'IHM intégrée.
|
Message |
Description |
|---|---|
|
(Card) |
Les données sur la carte mémoire sont différentes de celles dans le produit. Pour connaître la suite de la procédure, voir chapitre Carte mémoire. |
|
(disp) |
Une IHM externe est raccordée. L'IHM intégrée n'a pas de fonction. |
|
(fsu) |
Effectuez un First Setup. Voir chapitre Première activation de l'appareil. |
|
(mot) |
Un nouveau moteur a été détecté. Voir chapitre Confirmation du remplacement du moteur à propos du remplacement d'un moteur. |
|
(prot) |
Des parties de l'IHM intégrée ont été verrouillées via le paramètre HMIlocked. |
|
(slt1) ... (slt2) |
Le produit a détecté une modification de l'implantation des modules. Voir chapitre Confirmation du remplacement d'un module à propos du remplacement d'un module. |
|
(ulow) |
L'alimentation de la commande 24 VCC n'est pas suffisante pendant l'initialisation. |
|
(wdog) |
Erreur système indéterminée. Contactez le service de maintenance Schneider Electric. |
|
(8888) |
Sous-tension de l'alimentation de la commande 24 VCC. |
