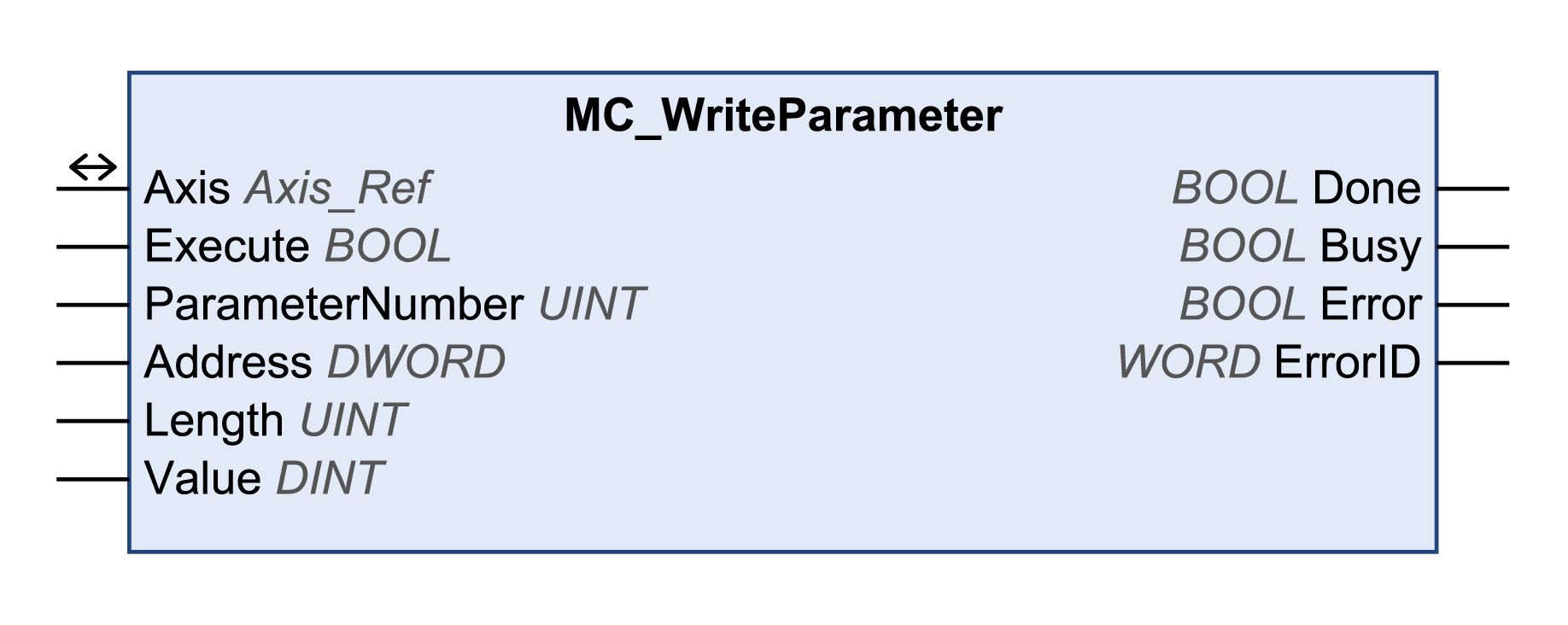

Ce bloc fonction écrit une valeur sur un paramètre spécifique.
Bibliothèque et espace de noms
Nom de la bibliothèque : GMC Independent PLCopen MC
Espace de noms : GIPLC
|
Entrée |
Type de données |
Description |
|---|---|---|
|
Execute |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. Un front montant de l'entrée Execute démarre le bloc fonction. Le bloc fonction poursuit son exécution et la sortie Busy prend la valeur TRUE. Un front montant sur l'entrée Execute est ignoré pendant l'exécution du bloc fonction. |
|
ParameterNumber |
INT |
Plage de valeurs : 0 à 65 535 ATV : o1000 : sélection via l'entrée Address. LXM32 : o2 : limite de position positive du détecteur de limite logiciel. MON_swLimP o3 : limite de position négative du détecteur de limite logiciel. MON_swLimN o4 : surveillance du détecteur de limite positive logiciel. (activé : Bit 0 = 0. désactivé : Bit 0 = 1.) MON_SW_Limits o5 : surveillance du détecteur de limite négative logiciel. (activé : Bit 0 = 0. désactivé : Bit 0 = 1.) MON_SW_Limits o1000 : sélection via l'entrée Address. Variateurs intégrés Lexium ILA, ILE et ILS (EtherNet/IP et Modbus/TCP) : o2 : limite de position positive du détecteur de limite logiciel. SPVswLimPusr o3 : limite de position négative du détecteur de limite logiciel. SPVswLimNusr o4 : surveillance du détecteur de limite positive logiciel. (activé : Bit 0 = 0. désactivé : Bit 0 = 1.) SPV_SW_Limits o5 : surveillance du détecteur de limite négative logiciel. (activé : Bit 0 = 0. désactivé : Bit 0 = 1.) SPV_SW_Limits o1000 : sélection via l'entrée Address. Variateurs intégrés Lexium ILA, ILE et ILS (CANopen): o1000 : sélection via l'entrée Address. |
|
Address |
DWORD |
Adresse du paramètre à écrire. Adresse de bus de terrain (exemples) : CANopen : Index : 2038h, Sous-index : 05h -> 00203805h Ethernet/IP : Classe : 8Ch, Instance : 01h, Attribut : 05h -> 008C0105h ModbusTCP : Adresse logique/Modbus : 219Ch -> 0000219Ch Reportez-vous à la documentation du variateur pour consulter la liste des paramètres avec leur adresse. Peut être utilisé uniquement si l'entrée ParameterNumber = 1000. |
|
Length |
UINT |
Plage de valeurs : 0 à 4 Valeur par défaut : 0 Longueur du paramètre à écrire en octets Reportez-vous à la documentation du variateur pour consulter la liste des paramètres avec leur longueur. |
|
Value |
DINT |
Plage de valeurs : -2 147 483 648 à 2 147 483 647 Valeur par défaut : 0 Valeur à écrire dans le paramètre. Les unités des valeurs dépendent du paramètre. |
|
Sortie |
Type de données |
Description |
|---|---|---|
|
Done |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. oFALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée. oTRUE : exécution terminée sans erreur détectée. |
|
Busy |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. oFALSE : le bloc fonction n'est pas exécuté. oTRUE : le bloc fonction est en cours d'exécution. |
|
Error |
BOOL |
Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. oFALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée. oTRUE : une erreur a été détectée pendant l'exécution du bloc fonction. |
|
ErrorID |
WORD |
Renvoie la valeur d'un code de diagnostic. Reportez-vous au chapitre Codes de diagnostic de la bibliothèque. Si la valeur est égale à 0 et si la sortie Error de ce bloc fonction est définie sur TRUE, le code de diagnostic peut être lu via la sortie AxisErrorID du bloc fonction MC_ReadAxisError. |
|
Entrée/sortie |
Type de données |
Description |
|
|---|---|---|---|
|
Axis |
Axis_Ref |
Référence à l'axe (instance) pour lequel le bloc fonction doit être exécuté (correspond au nom de l'axe). Le nom de l'axe doit être défini dans l'arborescence Equipements de EcoStruxure Machine Expert. |
|
Si les entrées ParameterNumber, Address, Length ou Value sont modifiées lorsque Busy est égal à TRUE, les nouvelles valeurs ne sont pas utilisées jusqu'à l'exécution suivante du bloc fonction.
