MC_AbortTrigger

Description fonctionnelle

Ce bloc fonction termine une capture de position.

Bibliothèque et espace de noms

Nom de la bibliothèque : GMC Independent PLCopen MC

Espace de noms : GIPLC

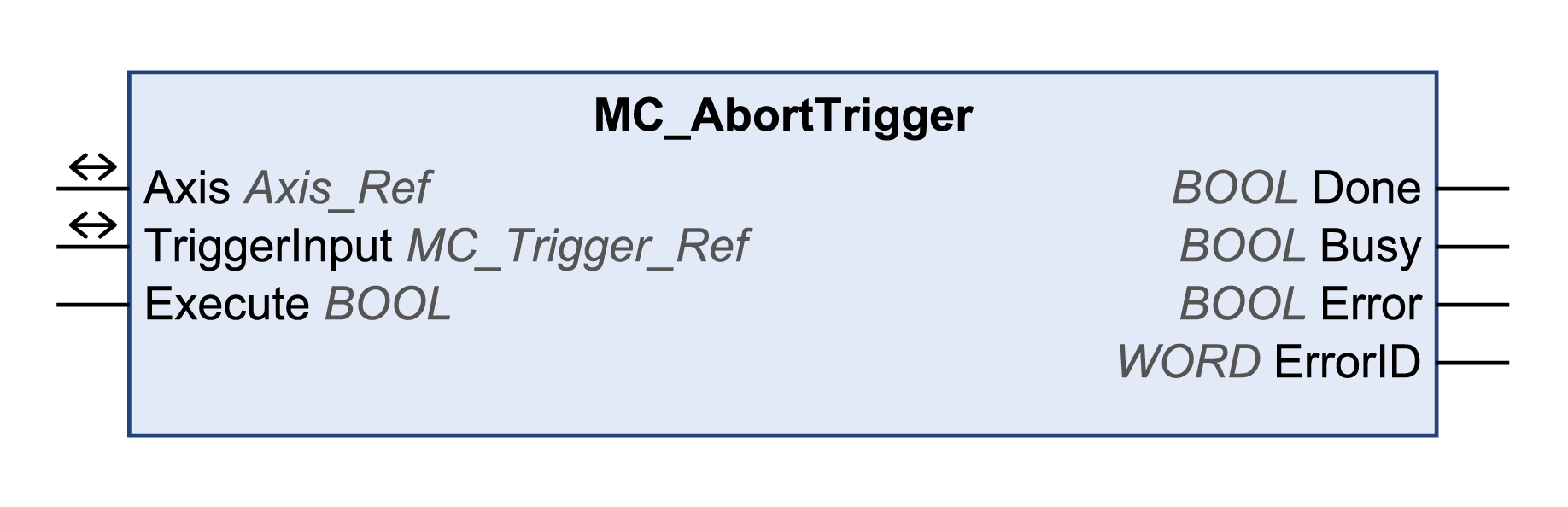

Représentation graphique

Entrées

Entrée	Type de données	Description
Execute	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. Un front montant de l'entrée Execute démarre le bloc fonction. Le bloc fonction poursuit son exécution et la sortie Busy prend la valeur TRUE. Un front montant sur l'entrée Execute est ignoré pendant l'exécution du bloc fonction.

Entrée

Type de données

Description

Execute

BOOL

Plage de valeurs : FALSE, TRUE.

Valeur par défaut : FALSE.

Un front montant de l'entrée Execute démarre le bloc fonction. Le bloc fonction poursuit son exécution et la sortie Busy prend la valeur TRUE.

Un front montant sur l'entrée Execute est ignoré pendant l'exécution du bloc fonction.

Sorties

Sortie	Type de données	Description
Done	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. oFALSE : l'exécution n'a pas encore commencé ou une erreur a été détectée. oTRUE : exécution terminée sans erreur détectée.
Busy	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. oFALSE : le bloc fonction n'est pas exécuté. oTRUE : le bloc fonction est en cours d'exécution.
Error	BOOL	Plage de valeurs : FALSE, TRUE. Valeur par défaut : FALSE. oFALSE : le bloc fonction est en cours d'exécution et aucune erreur n'a été détectée. oTRUE : une erreur a été détectée pendant l'exécution du bloc fonction.
ErrorID	WORD	Renvoie la valeur d'un code de diagnostic. Reportez-vous au chapitre Codes de diagnostic de la bibliothèque. Si la valeur est égale à 0 et si la sortie Error de ce bloc fonction est définie sur TRUE, le code de diagnostic peut être lu via la sortie AxisErrorID du bloc fonction MC_ReadAxisError.

Entrées/Sorties

Entrée/sortie	Type de données	Eléments	Type de données	Description
Axis	Axis_Ref	–	Référence à l'axe (instance) pour lequel le bloc fonction doit être exécuté (correspond au nom de l'axe). Le nom de l'axe doit être défini dans l'arborescence Equipements de EcoStruxure Machine Expert.
TriggerInput	MC_Trigger_Ref	TouchProbeNumber	UINT	Sélection de l'unité de capture du variateur.
TriggerEdge	ET_TriggerEdge	Front de déclenchement de la capture de position. o0 / RisingEdge : front montant. o1 / FallingEdge : front descendant. o2 / BothEdges : fronts montant et descendant. Voir aussi Type de données propre au fournisseur ET_TriggerEdge.

Entrée/sortie

Type de données

Eléments

Type de données

Description

Axis

Axis_Ref

–

Référence à l'axe (instance) pour lequel le bloc fonction doit être exécuté (correspond au nom de l'axe). Le nom de l'axe doit être défini dans l'arborescence Equipements de EcoStruxure Machine Expert.

TriggerInput

MC_Trigger_Ref

TouchProbeNumber

UINT

Sélection de l'unité de capture du variateur.

TriggerEdge

ET_TriggerEdge

Front de déclenchement de la capture de position.

o0 / RisingEdge : front montant.

o1 / FallingEdge : front descendant.

o2 / BothEdges : fronts montant et descendant.

Voir aussi Type de données propre au fournisseur ET_TriggerEdge.

Informations complémentaires

Capture de position via une entrée de signal
