Type :

Bloc fonction

Disponible à partir de :

V1.0.0.0

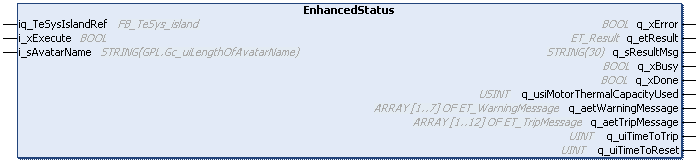

iq_TeSysIslandRef

FB_TeSys_island

Référence à l’équipement TeSys island.

i_xExecute

BOOL

Sur un front montant de cette entrée, le bloc fonction lance l’exécution. Les sorties q_xDone, q_xError, q_etResult et q_etResultMsg sont réinitialisées avec le front descendant de l’entrée i_xExecute. Consultez la section Fonctionnement des blocs fonction avec l'entrée i_xExecute.

i_sAvatarName

STRING(GPL.Gc_uiLengthOfAvatarName)

Référence à l’avatar défini dans la configuration TeSys island.

q_xDone

BOOL

Si cette sortie est TRUE, l'exécution s'est effectuée correctement.

q_xBusy

BOOL

Si cette sortie est TRUE, le bloc fonction est en cours d'exécution.

q_xError

BOOL

Si cette sortie est TRUE, une erreur a été détectée. Pour plus d'informations, reportez-vous à q_etResult et q_etResultMsg.

q_etResult

ET_Result

Fournit des informations de diagnostic et d'état sous la forme d'une valeur numérique.

q_sResultMsg

STRING[30]

Fournit des informations de diagnostic et d'état sous la forme d'un message textuel.

q_usiThermalCapacity

USINT

Fournit le pourcentage (%) de la capacité thermique du moteur utilisée.

q_aetWarningMsg

ARRAY OF ET_WarningMessage

Liste des messages d’avertissement en fonction des fonctions de protection actives.

q_aetTripMsg

ARRAY OF ET_TripMessage

Liste des messages de déclenchement en fonction des fonctions de protection actives.

q_uiTimeToTrip

UINT

Temps estimé avant un déclenchement pour surcharge thermique dans les conditions actuelles.

(Unité : s)

q_uiTimeToReset

UINT

Temps d’attente estimé avant de pouvoir réinitialiser un déclenchement pour surcharge thermique.

(Unité : s)
