DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

oDébranchez toutes les sources d'alimentation de l'appareil avant de retirer tout capot ou élément du système, et avant d'installer ou de retirer tout accessoire, élément matériel ou câble.

oDébranchez le câble d'alimentation du produit et de l'alimentation avant d'installer ou de retirer le produit.

oUtilisez toujours un dispositif de mesure de la tension correctement calibré afin de vous assurer que l'unité est hors tension, lorsqu'il est indiqué.

oReplacez et fixez tous les capots et éléments du système avant de mettre le produit sous tension.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

AVIS

RISQUE DE DETERIORATION DU MATERIEL

oLors du montage verticial du produit, installez d'abord le Box Module sur le Display Module avant d'installer le Display Module au panneau.

oMaintenez ce produit stable dans le gabarit lorsque vous installez ou retirez les vis de fixation.

Le non-respect de ces instructions peut provoquer des dommages matériels.

1

Lors d'un montage vertical de ce produit, placez le Display Module sur une surface propre et plane avec l'écran orienté vers le bas et montez le Box Module sur le Display Module. Voir Installation sur l'équipement Display Module.

2

Assurez-vous que le joint du Display Module est correctement enfoncé dans la rainure qui longe le périmètre du châssis du cadre de l'écran.

NOTE : Utilisez toujours le joint de montage puisque celui-ci absorbe les vibrations en plus de repousser les liquides. Pour la procédure pour remplacer le joint de montage, reportez vous à la section Remplacement du joint d'installation.

3

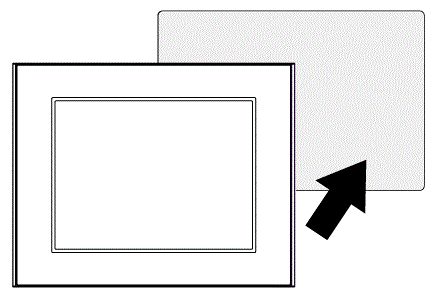

Selon les dimensions de l'ouverture du Display Module, ouvrez un trou de montage sur le panneau et attachez le Display Module au panneau à partir de l'avant.

4

Assurez-vous que le verrou anti-chute situé sur le dessus du Display Module est attaché au panneau.

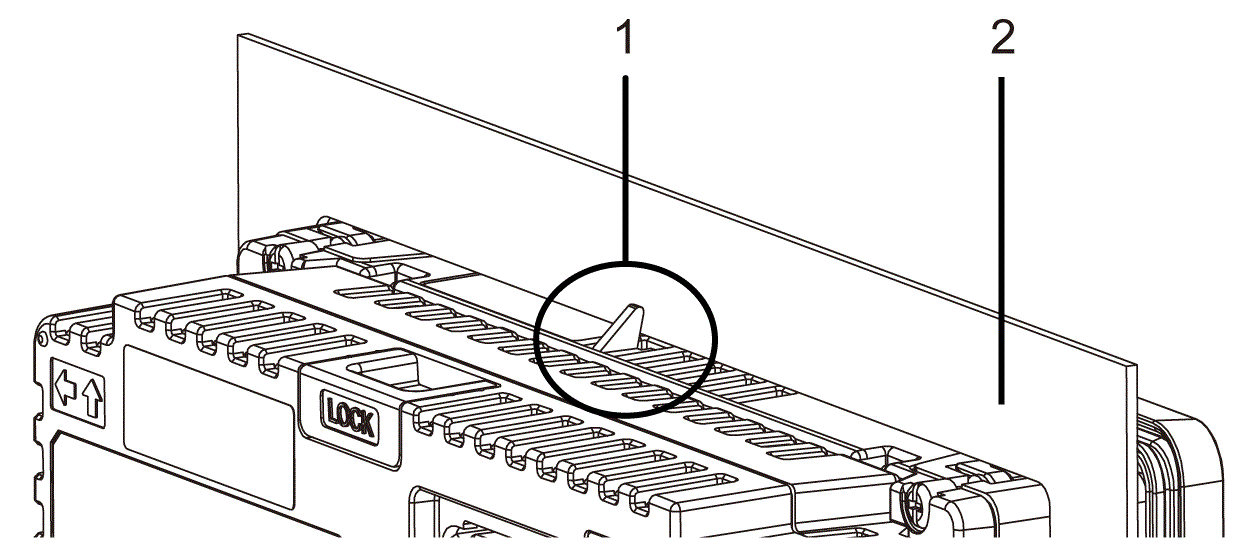

Sauf pour HMIDT35X

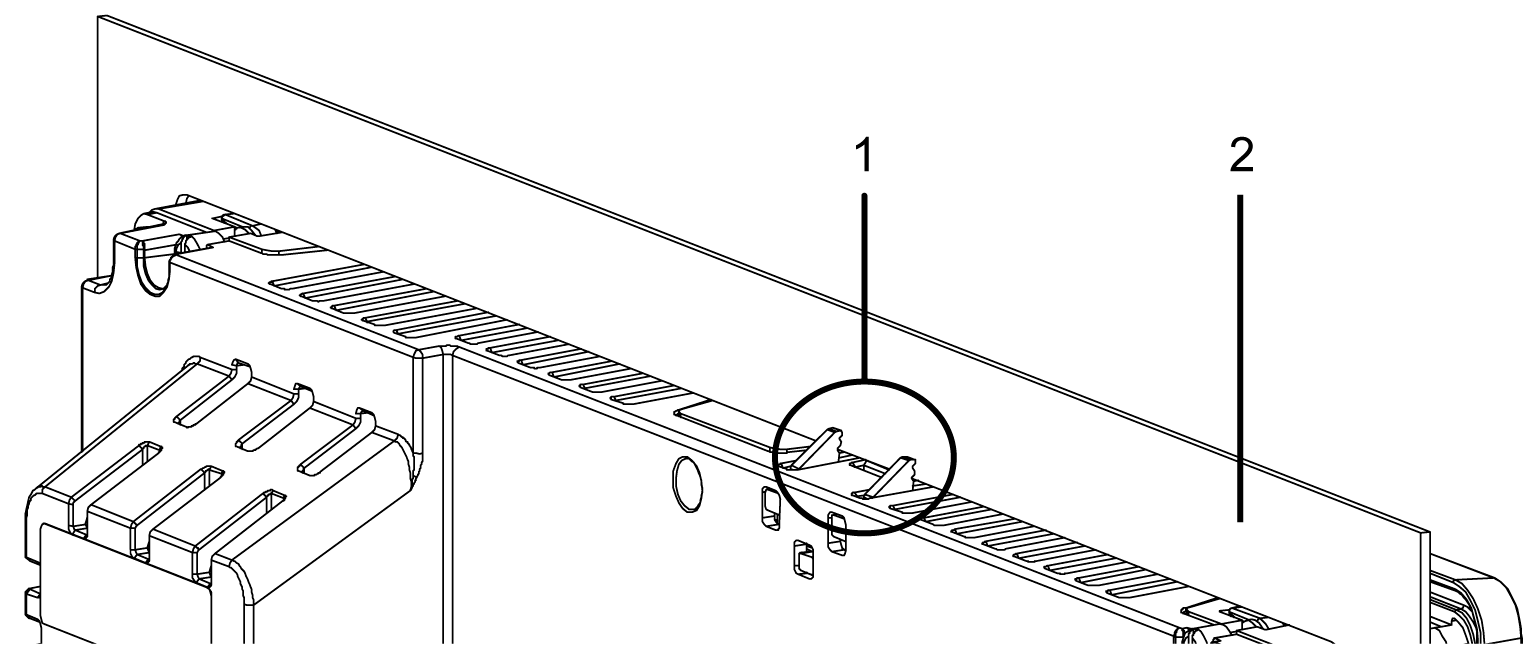

HMIDT35X

1 Verrou anti-chute

2 Panneau

5

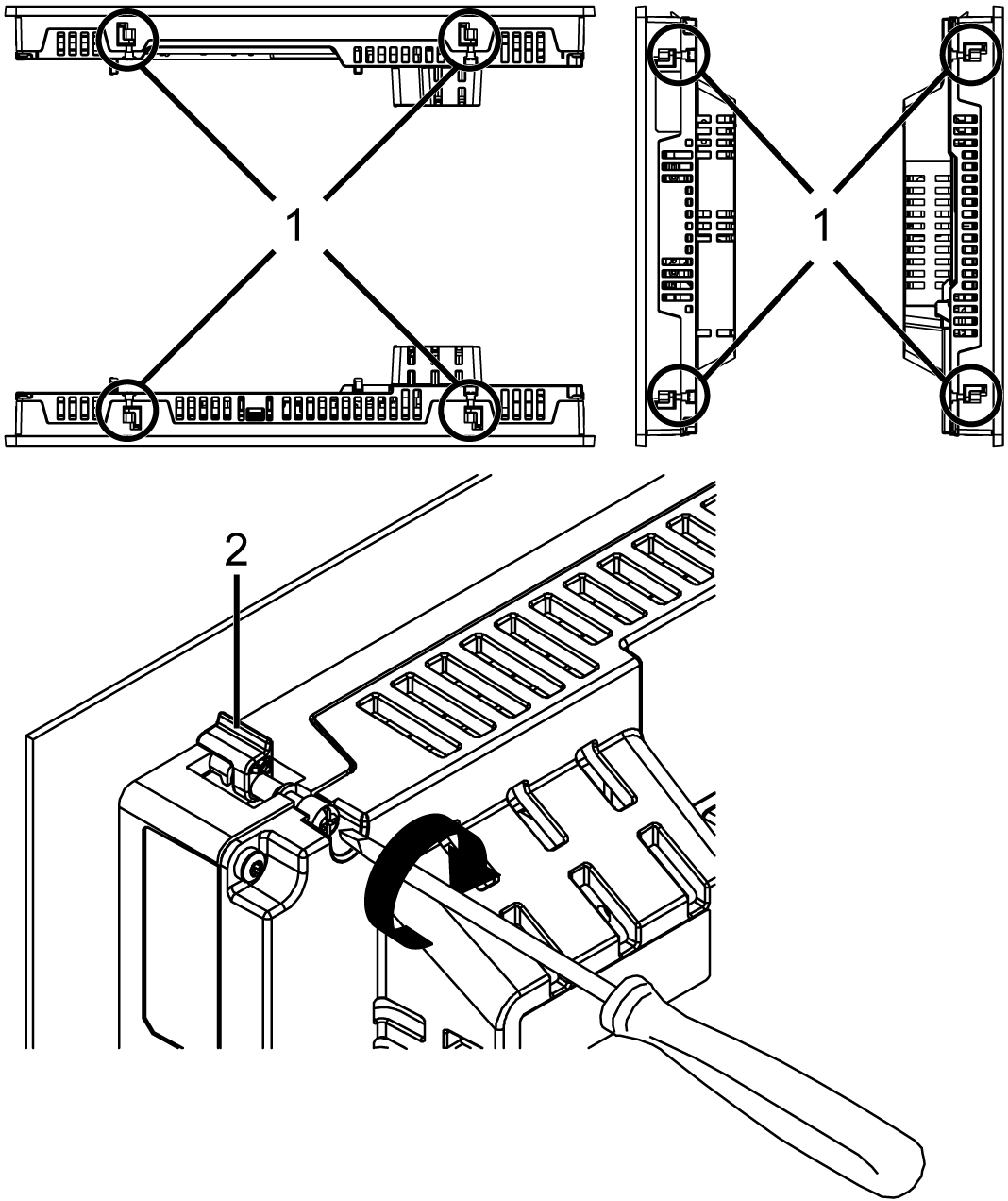

À l'aide d'un tournevis cruciforme, serrez progressivement (sens horaire) les vis pour les attaches (haut, bas, gauche et droite), en passant en diagonale entre les vis jusqu'à ce qu'elles soient toutes serrées. Assurez-vous que la partie en forme de L de la fixation d'installation (2 dans la figure ci-dessous) est entièrement verticale. Le couple nécessaire est de 0,7 N•m (6,2 lb-in).

NOTE :

oSi le Display Module n'est pas monté correctement, il pourrait tomber en panne.

oSi le panneau est épais (environ 5 mm [0,2 in]), vous pouvez avoir des difficultés à redresser la partie en forme de L de la fixation d'installation. Si c'est le cas, poussez le Display Module à partir de l'avant lorsque vous serrez les vis.

1 Fixation d'installation

2 Partie en forme de L de la fixation d'installation

Nombre d'attaches d'installation

Modèles 15 po ou plus grands :

oHaut - 2, Bas - 2, Droite - 2, Gauche - 2

Modèles de moins de 12 po :

oHaut - 2, Bas - 2, Droite - Aucun, Gauche - Aucun

AVIS

ENVELOPPE CASSÉE

Le couple de serrage des vis de fixation ne doit pas dépasser 0,7 N•m (6,2 lb-in).

Le non-respect de ces instructions peut provoquer des dommages matériels.
