Pour distribuer le courant au(x) segment(s) d'alimentation des E/S 24 VCC et au bus d'alimentation TM5, conformément à la description de la distribution d'alimentation, les modules suivants sont connectés à une source externe :
oModule de distribution d'alimentation du contrôleur (CPDM)
oModule de distribution d'alimentation d'interface (IPDM)
oModule récepteur (TM5SBER2)
oModule de distribution d'alimentation (PDM) TM5SPS1•
oModule de distribution d'alimentation (PDM) TM5SPS2•
Ces trois alimentations peuvent provenir d'une ou de plusieurs sources. Vos exigences dépendent des caractéristiques suivantes :
oBesoins en tension et en courant
oIsolement requis
NOTE : Connectez les circuits d'alimentation 0 VCC ensemble et à la terre fonctionnelle (FE) de votre système pour répondre aux exigences CEM.
|
|
|
RISQUE DE CHOC ÉLECTRIQUE, D'EXPLOSION, DE SURCHAUFFE ET D'INCENDIE |
|
oNe connectez pas les modules directement à la tension du secteur. oConformément à la norme CEI 61140, n'utilisez que des systèmes de type PELV pour alimenter les modules. oConnectez les bornes 0 V CC des alimentations externes à la terre fonctionnelle (PE). |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
Câblage du module de distribution d'alimentation du contrôleur (CPDM)
Le CPDM désigne la connexion du contrôleur aux alimentations 24 VCC externes et le début de la distribution d'alimentation de la configuration locale. Le courant peut être délivré par deux ou trois alimentations isolées externes, selon vos besoins et vos capacités.
Vous devez établir trois connexions au CPDM à partir de vos alimentations sources :
|
Connexions |
2 alimentations |
3 alimentations |
|---|---|---|
|
Alimentation des modules experts intégrés 24 VCC |
PS1 |
PS0 |
|
Alimentation principale 24 VCC qui génère le courant pour le bus d'alimentation TM5 |
PS1 |
|
|
Segment d'alimentation des E/S 24 VCC |
PS2 |
PS2 |

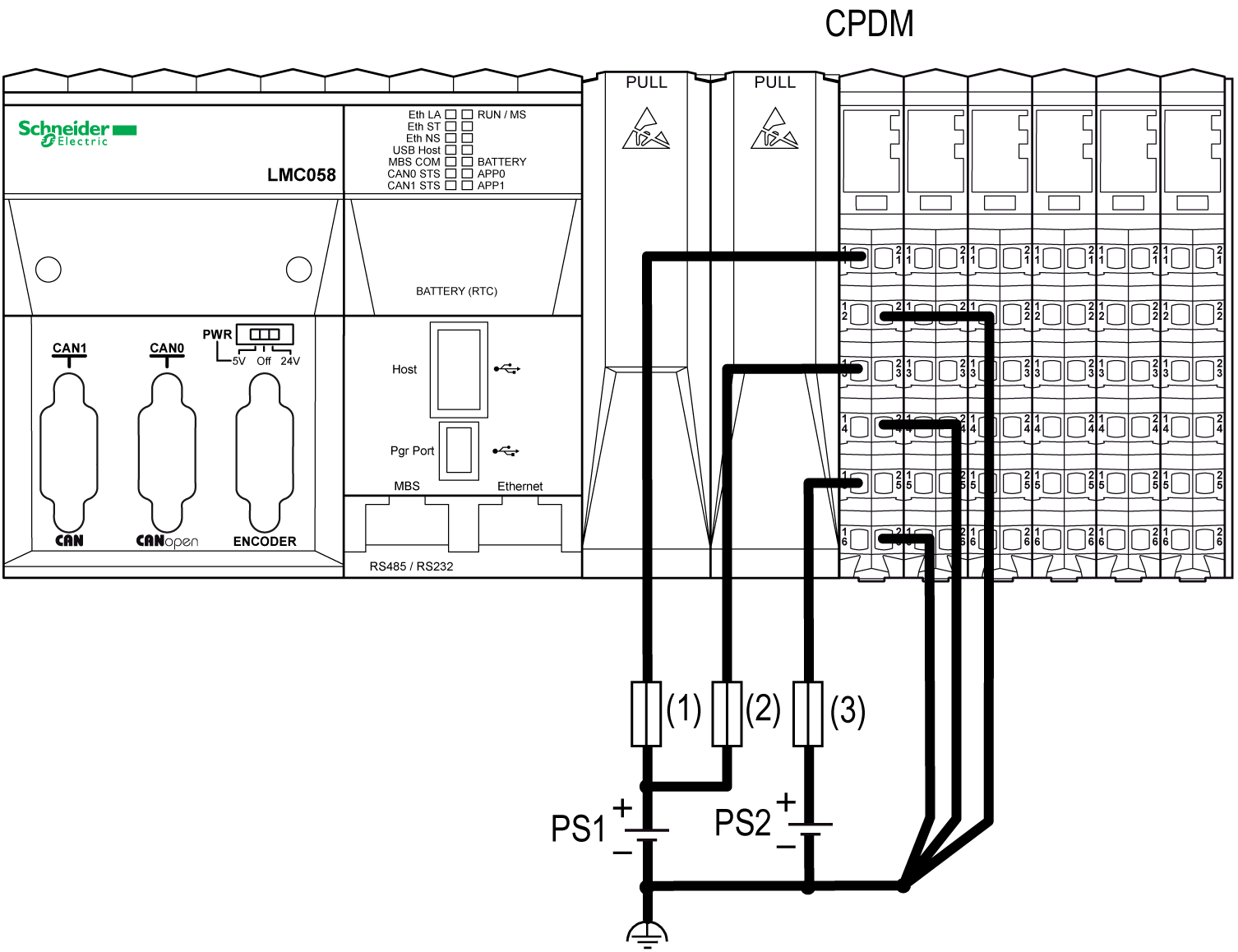

La figure suivante illustre le câblage d'un CPDM à deux alimentations 24 VCC externes séparées :
(1) Fusible externe type T à action retardée 3 A, 250 V
(2) Fusible externe type T à action retardée 2 A, 250 V
(3) Fusible externe type T à action retardée 10 A max., 250 V
PS1/PS2 Alimentations externes 24 VCC isolées
NOTE : Connectez les circuits d'alimentation 0 V CC ensemble et à la terre fonctionnelle (FE) de votre système. Si vous ne raccordez pas ensemble les circuits 0 V CC des alimentations externes, les voyants d'état peuvent ne pas fonctionner correctement. De plus, il y a un risque accru d'explosion et/ou d'incendie.
|
|
|
RISQUE D'EXPLOSION OU D'INCENDIE |
|
Connectez systématiquement les bornes 0 V CC des alimentations externes à la terre fonctionnelle (FE) de votre système. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |

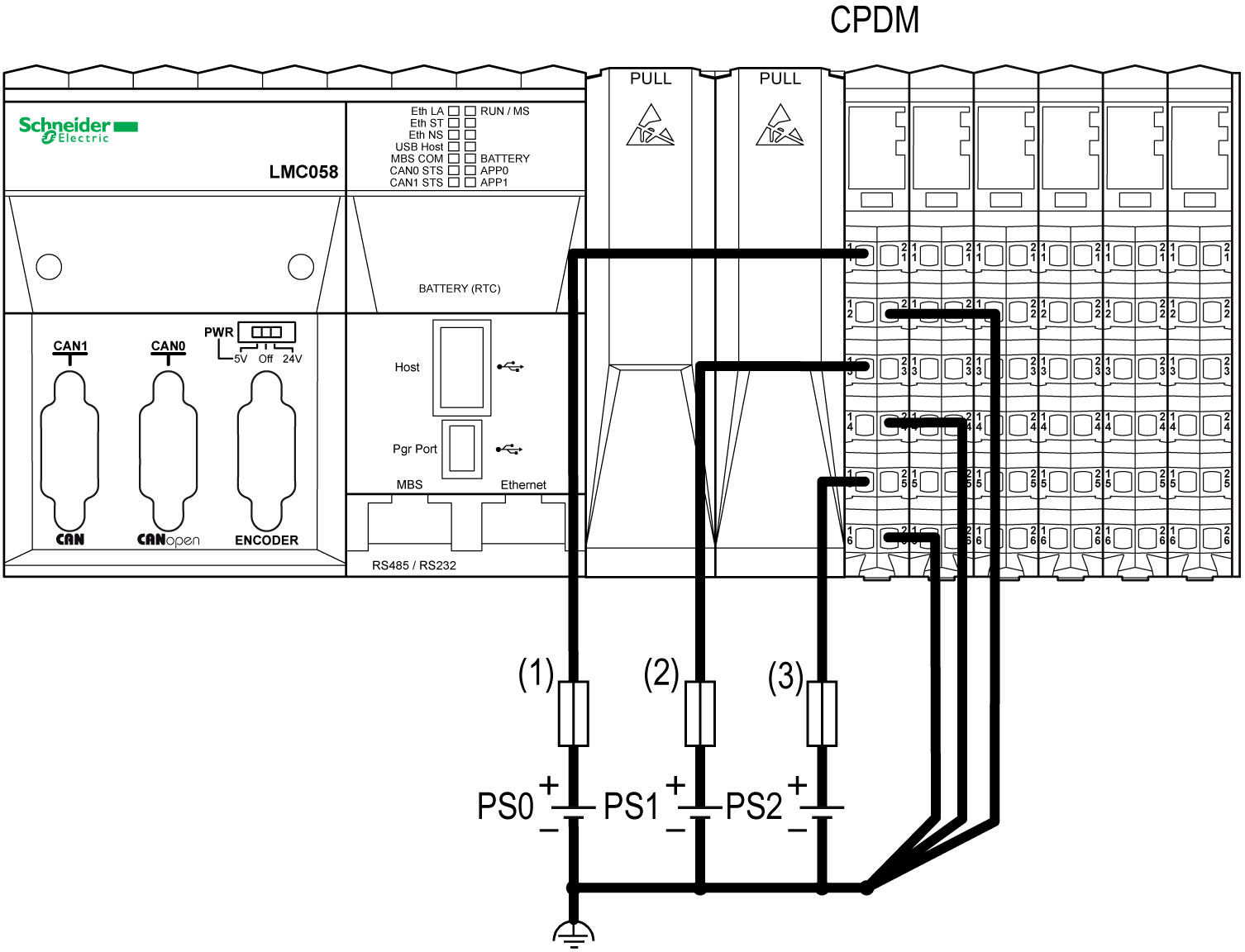

La figure suivante illustre le câblage du CPDM à trois alimentations 24 VCC externes séparées :
(1) Fusible externe type T à action retardée 3 A, 250 V
(2) Fusible externe type T à action retardée 2 A, 250 V
(3) Fusible externe type T à action retardée 10 A max., 250 V
PS0/PS1/PS2 Alimentation externe isolée 24 VCC
NOTE : Connectez les circuits d'alimentation 0 V CC ensemble et à la terre fonctionnelle (FE) de votre système. Si vous ne raccordez pas ensemble les circuits 0 V CC des alimentations externes, les voyants d'état peuvent ne pas fonctionner correctement. De plus, il y a un risque accru d'explosion et/ou d'incendie.
|
|
|
RISQUE D'EXPLOSION OU D'INCENDIE |
|
Connectez systématiquement les bornes 0 V CC des alimentations externes à la terre fonctionnelle (FE) de votre système. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
Câblage du module de distribution d'alimentation d'interface (TM5SPS3)

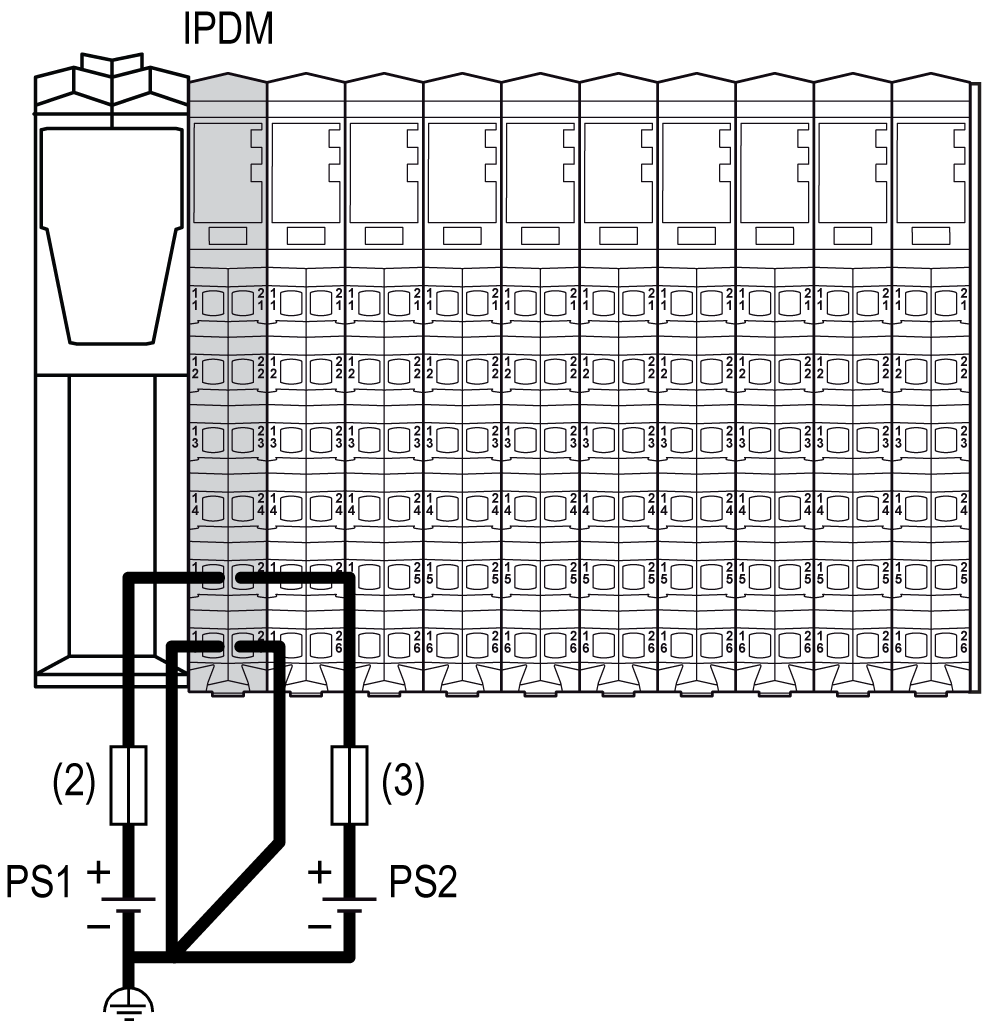

Le module IPDM (TM5SPS3) est la première connexion de la configuration distribuée aux alimentations 24 VCC externes. Le courant est délivré par deux alimentations isolées externes.
Vous devez établir deux connexions au module IPDM (IPDM TM5SPS3) à partir de vos alimentations sources :
|
Connexions |
2 alimentations |
|---|---|
|
Alimentation principale 24 VCC qui génère le courant pour le bus d'alimentation TM5 |
PS1 |
|
Segment d'alimentation des E/S 24 VCC |
PS2 |
(2) Fusible externe type T à action retardée 1 A, 250 V
(3) Fusible externe type T à action retardée 10 A max., 250 V
PS1/PS2 Alimentation externe isolée 24 VCC
NOTE : Connectez les circuits d'alimentation 0 V CC ensemble et à la terre fonctionnelle (FE) de votre système. Si vous ne raccordez pas ensemble les circuits 0 V CC des alimentations externes, les voyants d'état peuvent ne pas fonctionner correctement. De plus, il y a un risque accru d'explosion et/ou d'incendie.
|
|
|
RISQUE D'EXPLOSION OU D'INCENDIE |
|
Connectez systématiquement les bornes 0 V CC des alimentations externes à la terre fonctionnelle (FE) de votre système. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
Câblage du module récepteur (TM5SBER2)

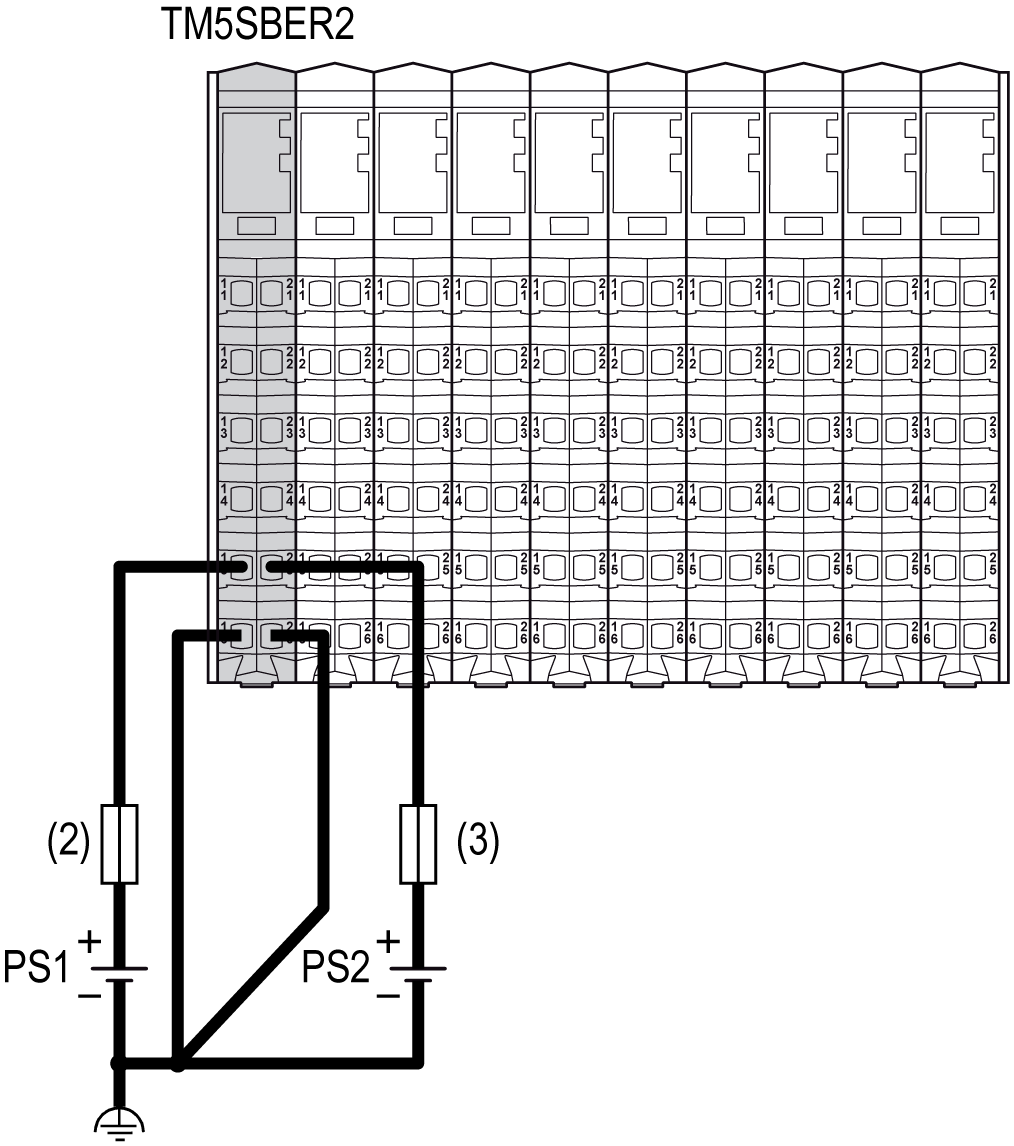

Le module récepteur (TM5SBER2) est la première connexion de la configuration distante aux alimentations 24 VCC externes. Le courant est délivré par deux alimentations isolées externes.
Vous devez établir deux connexions d'alimentation au module récepteur (TM5SBER2) à partir de vos alimentations sources :
|
Connexions |
2 alimentations |
|---|---|
|
Alimentation principale 24 VCC qui génère le courant pour le bus d'alimentation TM5 |
PS1 |
|
Segment d'alimentation des E/S 24 VCC |
PS2 |
(2) Fusible externe type T à action retardée 1 A, 250 V
(3) Fusible externe type T à action retardée 10 A max., 250 V
PS1/PS2 Alimentation externe isolée 24 VCC
NOTE : Connectez les circuits d'alimentation 0 V CC ensemble et à la terre fonctionnelle (FE) de votre système. Si vous ne raccordez pas ensemble les circuits 0 V CC des alimentations externes, les voyants d'état peuvent ne pas fonctionner correctement. De plus, il y a un risque accru d'explosion et/ou d'incendie.
|
|
|
RISQUE D'EXPLOSION OU D'INCENDIE |
|
Connectez systématiquement les bornes 0 V CC des alimentations externes à la terre fonctionnelle (FE) de votre système. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
Câblage du module de distribution d'alimentation TM5SPS1•
Le module TM5SPS1• (PDM) divise le segment d'alimentation des E/S 24 VCC en plusieurs segments d'alimentation des E/S 24 VCC séparés. Chaque segment d'alimentation des E/S 24 VCC séparé est alimenté par une alimentation isolée externe, selon les besoins en courant et les capacités.
Vous devez établir une connexion à chaque module TM5SPS1• (PDM) à partir de vos alimentations sources :
|
Début du segment |
Connexion |
Alimentations |
|---|---|---|
|
Module CPDM pour la configuration locale, module récepteur pour la configuration distante ou module IPDM pour la configuration distribuée |
1er segment d'alimentation des E/S 24 VCC |
PS2 |
|
Premier PDM (de gauche à droite) de la configuration |
2e segment d'alimentation des E/S 24 VCC |
PS3 |
|
Deuxième PDM (de gauche à droite) de la configuration |
3e segment d'alimentation des E/S 24 VCC |
PS4 |
|
... |
... |
... |

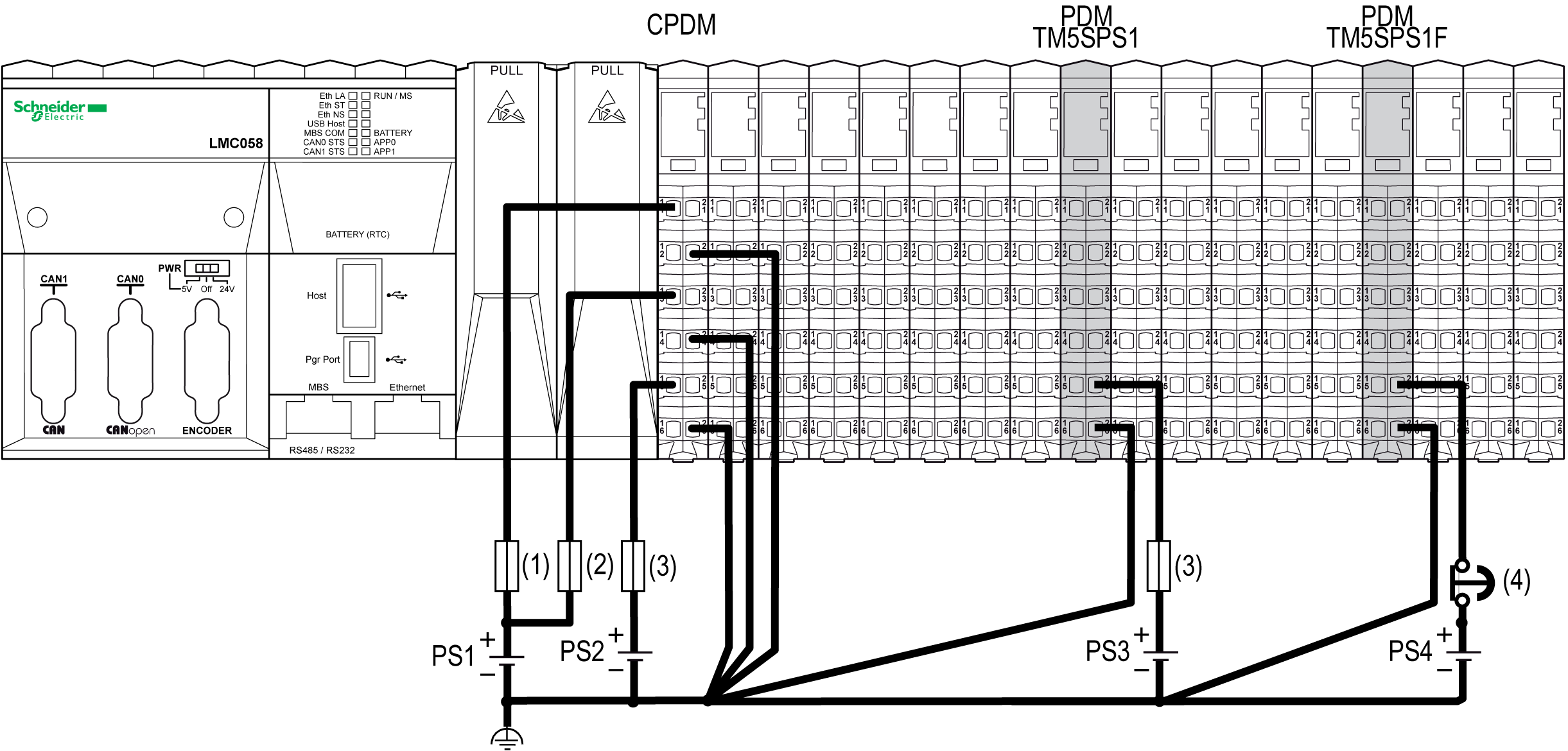

La figure suivante illustre le câblage permettant d'alimenter les segments d'alimentation des E/S 24 VCC d'une configuration locale :
(1) Fusible externe type T à action retardée 3 A, 250 V
(2) Fusible externe type T à action retardée 2 A, 250 V
(3) Fusible externe type T à action retardée 10 A max., 250 V
(4) Appareil d'arrêt d'urgence certifié
PS1/PS2/PS3/PS4 Alimentation externe isolée 24 VCC
NOTE : Connectez les circuits d'alimentation 0 V CC ensemble et à la terre fonctionnelle (FE) de votre système. Si vous ne raccordez pas ensemble les circuits 0 V CC des alimentations externes, les voyants d'état peuvent ne pas fonctionner correctement. De plus, il y a un risque accru d'explosion et/ou d'incendie.
|
|
|
RISQUE D'EXPLOSION OU D'INCENDIE |
|
Connectez systématiquement les bornes 0 V CC des alimentations externes à la terre fonctionnelle (FE) de votre système. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
NOTE : les caractéristiques requises de l'alimentation varient pour les tranches d'entrée et les tranches de sortie. Un arrêt d'urgence est généralement utilisé pour l'alimentation des tranches de sortie.
Câblage du module de distribution d'alimentation TM5SPS2•
Le module TM5SPS2• (PDM) divise le segment d'alimentation des E/S 24 VCC en plusieurs segments d'alimentation des E/S 24 VCC et renforce le bus d'alimentation TM5.
L'alimentation 24 VCC doit être choisie en fonction de vos besoins en courant et de vos capacités.
Chaque segment d'alimentation des E/S 24 VCC séparé est alimenté par une alimentation isolée externe, selon les besoins en courant et les capacités.
Vous devez établir deux connexions à chaque module TM5SPS2• (PDM) à partir de vos alimentations sources :
|
Début du segment |
Connexion |
2 alimentations |
3 alimentations1 |
|---|---|---|---|
|
Module CPDM pour la configuration locale, module récepteur pour la configuration distante ou module IPDM pour la configuration distribuée |
Alimentation des modules experts incorporés 24 VCC |
PS1 |
PS0 |
|
Alimentation principale 24 VCC qui génère le courant pour le bus d'alimentation TM5 |
PS1 |
||
|
1er segment d'alimentation des E/S 24 VCC |
PS2 |
||
|
Premier PDM (de gauche à droite) de la configuration |
Alimentation principale 24 VCC qui génère le courant et renforce le bus d'alimentation TM5 |
PS1 |
|
|
2e segment d'alimentation des E/S 24 VCC |
PS3 |
||
|
Deuxième PDM (de gauche à droite) de la configuration |
Alimentation principale 24 VCC qui génère le courant et renforce le bus d'alimentation TM5 |
PS1 |
|
|
3e segment d'alimentation des E/S 24 VCC |
PS4 |
||
|
... |
... |
... |
|
|
1 Uniquement pour le module CPDM. |
|||

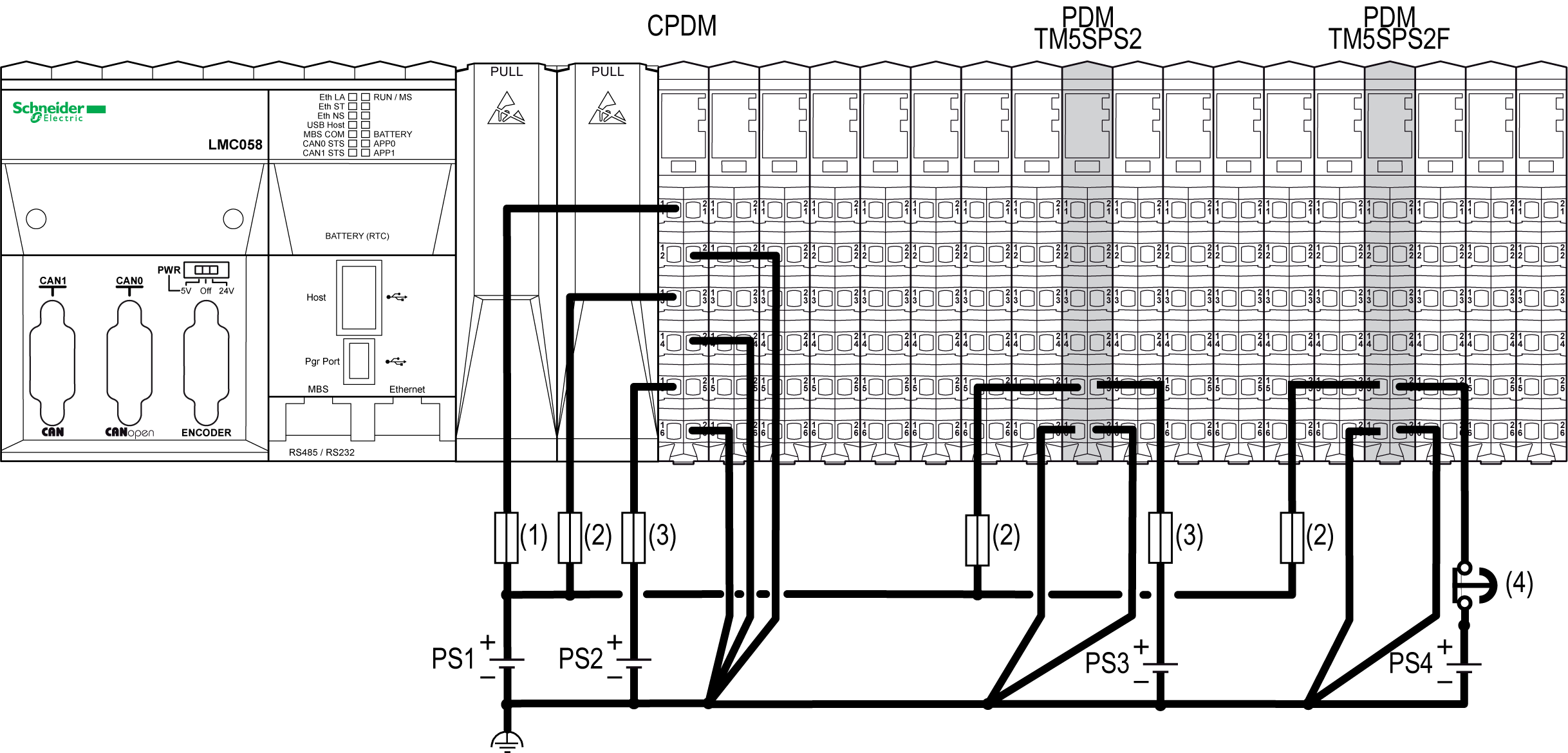

Dans l'exemple suivant, le module PS1 est raccordé à l'alimentation principale et aux connexions des E/S expertes incorporées du module CPDM. Dans ce cas, les deux modules PDMs TM5SPS2• sont raccordés au module PS1 pour alimenter le bus d'alimentation TM5 :
(1) Fusible externe type T à action retardée 3 A, 250 V
(2) Fusible externe type T à action retardée 1 A, 250 V
(3) Fusible externe type T à action retardée 10 A max., 250 V
(4) Appareil d'arrêt d'urgence certifié
PS1/PS2/PS3/PS4 Alimentation externe isolée 24 VCC
NOTE : Connectez les circuits d'alimentation 0 V CC ensemble et à la terre fonctionnelle (FE) de votre système. Si vous ne raccordez pas ensemble les circuits 0 V CC des alimentations externes, les voyants d'état peuvent ne pas fonctionner correctement. De plus, il y a un risque accru d'explosion et/ou d'incendie.
|
|
|
RISQUE D'EXPLOSION OU D'INCENDIE |
|
Connectez systématiquement les bornes 0 V CC des alimentations externes à la terre fonctionnelle (FE) de votre système. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
NOTE : les caractéristiques requises de l'alimentation varient pour les tranches d'entrée et les tranches de sortie. Un arrêt d'urgence est généralement utilisé pour l'alimentation des tranches de sortie.
