Description de la distribution d'alimentation TM5
Présentation de la distribution d'alimentation
Le premier composant (le plus à gauche) des configurations locales, distantes et distribuées du Système TM5 distribue le courant au segment d'alimentation des E/S 24 VCC et génère l'alimentation pour le bus d'alimentation TM5. D'autres composants distribuent du courant pour créer des segments d'alimentation des E/S 24 VCC séparés ; et d'autres composants encore distribuent le courant et délivrent un courant supplémentaire au bus d'alimentation TM5.
Le module de distribution d'alimentation du contrôleur (CPDM) est le premier élément de la distribution d'alimentation à la configuration locale.
Le module récepteur TM5SBER2 est le premier élément de la distribution d'alimentation à la configuration distante.
Le module émetteur TM5SBET7 marque le début de la distribution de courant au bus d'alimentation TM7.
Le module de distribution d'alimentation de l'interface (IPDM) de l'interface du bus de terrain marque le début de la distribution de courant pour la configuration locale.
Le cas échéant, vous pouvez ajouter des modules de distribution communs (PDM) pour :
odiviser le segment d'alimentation des E/S 24 VCC en plusieurs segments d'alimentation des E/S 24 VCC séparés ; ou
odiviser le segment d'alimentation des E/S 24 VCC en plusieurs segments d'alimentation des E/S 24 VCC séparés et délivrer du courant supplémentaire au bus d'alimentation TM5 si la configuration de vos E/S l'exige.

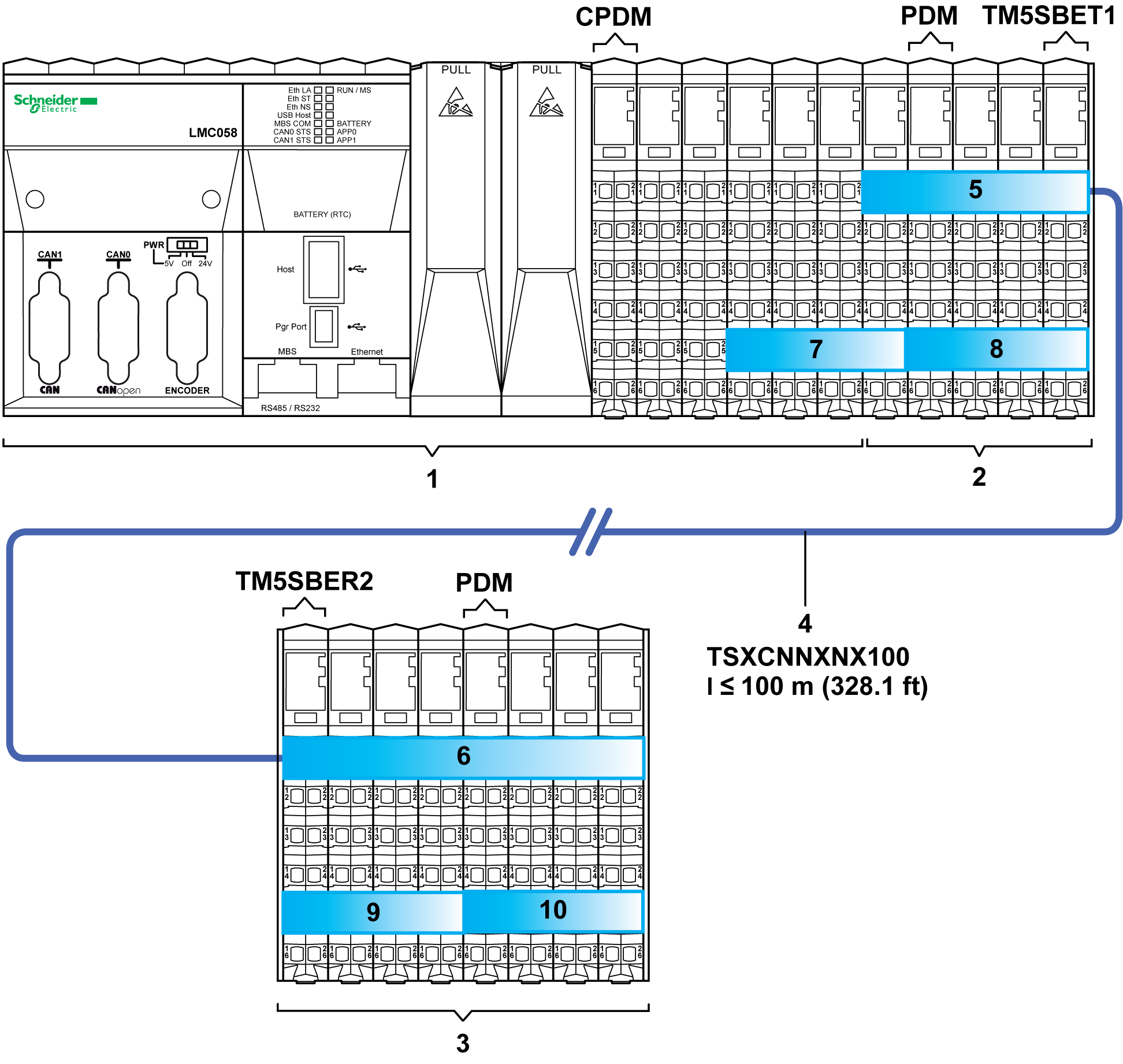

La figure suivante présente la distribution d'alimentation d'une configuration locale et de configurations distantes :
(1) Contrôleur
(2) Extensions locales
(3) Extensions distantes
(4) Câble de bus d'extension
(5) Bus d'alimentation TM5 de la configuration locale
(6) Bus d'alimentation TM5 de la configuration distante
(7...10) Segment d'alimentation des E/S 24 VCC
TM5SBET1 Module émetteur
TM5SBER2 Module récepteur
CPDM Module de distribution d'alimentation de l'automate
PDM Module de distribution d'alimentation

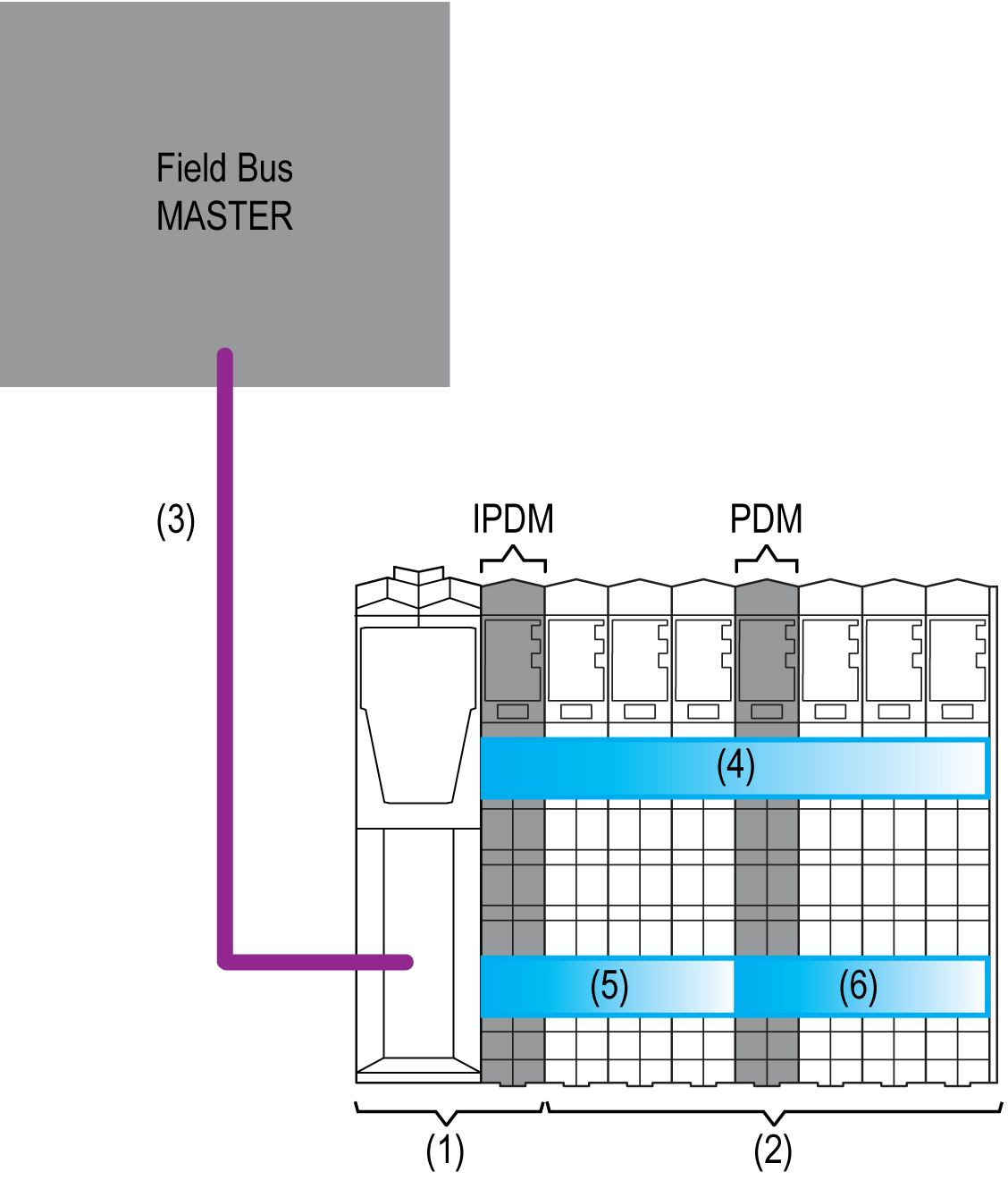

La figure suivante présente la distribution d'alimentation d'une configuration distribuée :
(1) Interface de bus de terrain
(2) Extensions distribuées
(3) Câble de bus de terrain
(4) Bus d'alimentation TM5 de la configuration distribuée
(5...6) Segment d'alimentation des E/S 24 VCC
IPDM Module de distribution d'alimentation d'interface
PDM Module de distribution d'alimentation
Description du segment d'alimentation des E/S 24 VCC
Le courant est distribué aux entrées et sorties du Système TM5 via le segment d'alimentation des E/S 24 VCC.
Le segment d'alimentation des E/S 24 VCC de la configuration locale commence par les premières E/S normales incorporées du contrôleur et se termine à l'endroit où un autre PDM a été inséré dans le Système TM5 ou à la fin de la configuration.
Le tableau suivant indique les premier et dernier appareils du ou des segments d'alimentation des E/S 24 VCC :
|
Configuration du TM5 |
Début du segment |
Fin du segment |
|
|---|---|---|---|
|
Premier Segment d'alimentation des E/S 24 VCC |
Premières E/S normales incorporées |
Dernier module d'extension ou premier PDM (de gauche à droite) de la configuration. |
|
|
Deuxième Segment d'alimentation des E/S 24 VCC |
Premier PDM (de gauche à droite) de la configuration |
Dernier module d'extension ou deuxième PDM (de gauche à droite) de la configuration. |
|
|
... |
... |
... |
|
|
Premier Segment d'alimentation des E/S 24 VCC |
Module récepteur |
Dernier module d'extension distant ou premier PDM (de gauche à droite) de la configuration. |
|
|
Deuxième Segment d'alimentation des E/S 24 VCC |
Premier PDM (de gauche à droite) de la configuration |
Dernier module d'extension ou deuxième PDM (de gauche à droite) de la configuration. |
|
|
... |
... |
... |
|
|
Premier Segment d'alimentation des E/S 24 VCC |
Module IPDM |
Dernier module d'extension distant ou premier PDM (de gauche à droite) de la configuration. |
|
|
Deuxième Segment d'alimentation des E/S 24 VCC |
Premier PDM (de gauche à droite) de la configuration |
Dernier module d'extension ou deuxième PDM (de gauche à droite) de la configuration. |
|
|
... |
... |
... |
|
Un segment désigne un groupe de modules d'extension qui sont alimentées par le même module de distribution d'alimentation.
Le courant délivré au segment d'alimentation des E/S 24 VCC est consommé par les modules 24 VCC placés dans ce segment.
Les raisons qui justifient la création d'un segment sont les suivantes :
oSéparer des groupes de modules. Par exemple, un groupe d'entrées séparé d'un groupe de sorties.
oDélivrer du courant au segment d'alimentation des E/S 24 VCC (si le courant du segment précédent a été consommé par d'autres modules d'E/S).
oDélivrer un courant supplémentaire au bus d'alimentation TM5.
Description du bus d'alimentation TM5
Le bus TM5 se compose :
odu bus de données TM5 ;
odu bus d'alimentation TM5.
Le bus d'alimentation TM5 alimente en courant l'électronique des modules d'extension d'une configuration locale, distante ou distribuée. Le cas échéant, le courant sur le bus TM5 peut être renforcé en rajoutant des PDMs de type approprié.
Le tableau suivant indique les premier et dernier appareils du bus d'alimentation TM5 :
|
Configuration du TM5 |
Début du bus d'alimentation |
Fin du bus d'alimentation |
|---|---|---|
|
Premières E/S d'extension locales |
Premières E/S d'extension locales ou module émetteur |
|
|
Module récepteur |
Dernières E/S d'extension distantes ou module émetteur |
|
|
Module IPDM |
Dernières E/S d'extension distribuées ou module émetteur |
NOTE : le module émetteur TM5SBET1 doit être le dernier module électronique de la configuration TM5 locale ou distante que vous essayez d'étendre.
Module de distribution d'alimentation de contrôleur (CPDM)
Le module de distribution d'alimentation du contrôleur (CPDM) désigne la connexion du contrôleur aux alimentations 24 VCC externes et alimente en courant les différents éléments du contrôleur.
Entre autres, le CPDM connecte :
odirectement l'alimentation externe au segment d'alimentation des E/S 24 VCC ;
ol'alimentation externe à l'alimentation interne générant le courant distribué sur le bus d'alimentation TM5, qui est dérivé de la connexion d'alimentation principale 24 VCC.
La figure suivante décrit les éléments alimentés par le segment d'alimentation des E/S 24 VCC et le bus d'alimentation TM5 :
|
Désignation |
Description |
|---|---|
|
Segment d'alimentation des E/S 24 VCC |
Dessert : oles E/S normales incorporées, oles capteurs et actionneurs connectés aux E/S normales incorporées, oles modules d'extension, oles capteurs et actionneurs connectés aux modules d'extension, oles équipements externes connectés aux modules de distribution communs (CDM). |
|
Bus d'alimentation TM5 |
Dessert l'électronique des tranches d'extension (embases de bus et modules électroniques) de la configuration locale. |
Module de distribution d'alimentation d'interface (IPDM)
Le module de distribution d'alimentation d'interface (IPDM) est la connexion de l'interface du bus de terrain aux alimentations 24 VCC externes.
Entre autres, le IPDM connecte :
odirectement l'alimentation externe au segment d'alimentation des E/S 24 VCC ;
ol'alimentation externe à l'alimentation interne générant le courant distribué sur le bus d'alimentation TM5, qui est dérivé de la connexion d'alimentation principale 24 VCC.
La figure suivante décrit les éléments alimentés par le segment d'alimentation des E/S 24 VCC et le bus d'alimentation TM5 :
|
Désignation |
Description |
|---|---|
|
Segment d'alimentation des E/S 24 VCC |
Dessert : oles modules d'extension distribués, oles capteurs et actionneurs connectés aux modules d'extension distribués, oles équipements externes connectés aux modules de distribution communs (CDM) de la configuration distribuée. |
|
Bus d'alimentation TM5 |
Dessert l'électronique des extensions (embases de bus et modules électroniques) de la configuration distribuée. |
Le TM5SBER2 intègre une alimentation électronique qui génère le courant distribué par le bus d'alimentation TM5.
Il connecte également l'alimentation 24 VCC externe au segment d'alimentation des E/S 24 VCC.
La figure suivante décrit les éléments alimentés par le segment d'alimentation des E/S 24 VCC et le bus d'alimentation TM5 :
|
Désignation |
Description |
|---|---|
|
Segment d'alimentation des E/S 24 VCC |
Dessert : oles modules d'extension distants, oles capteurs et actionneurs connectés aux modules d'extension distants, oles équipements externes connectés aux modules de distribution communs (CDM) de la configuration distante. |
|
Bus d'alimentation TM5 |
Dessert l'électronique des extensions (embases de bus et modules électroniques). |
Module de distribution d'alimentation (PDM)
Selon la configuration du TM5 et le courant consommé sur le bus d'alimentation TM5 ou le(s) segment(s) d'alimentation des E/S 24 VCC, il se peut que vous deviez ajouter des PDMs pour créer un autre segment d'alimentation 24 VCC et/ou renforcer le courant délivré aux extensions via le bus d'alimentation TM5.
La figure suivante décrit les éléments alimentés par le segment d'alimentation des E/S 24 VCC et le bus d'alimentation TM5 :
|
Désignation |
Description |
|---|---|
|
Segment d'alimentation des E/S 24 VCC |
Dessert : oles modules d'extension du segment déterminé par le PDM, oles capteurs et actionneurs connectés aux modules d'extension du segment déterminé par le PDM, oles équipements externes connectés aux modules de distribution communs (CDM) dans le segment déterminé par le PDM. |
|
Bus d'alimentation TM5 (selon les références du PDM) |
Dessert l'électronique des extensions (embases de bus et modules électroniques) de la configuration étendue. |
Alimentation du segment d'alimentation des E/S 24 VCC et du bus d'alimentation TM5
Système d'alimentation TM5, Description de la distribution d'alimentation, Fourniture du courant au segment d'alimentation des E/S 24 VCC et au bus d'alimentation TM5 :
|
Equipement |
Courant maximum distribué au segment d'alimentation des E/S 24 VCC |
Courant fourni au bus d'alimentation TM5 |
||
|---|---|---|---|---|
|
Fonction |
Référence |
- 10 à 55 °C |
55 à 60 °C |
|
|
CPDM |
– |
10 A |
400 mA |
400 mA |
|
Module récepteur |
TM5SBER2 |
10 A |
1156 mA |
750 mA |
|
PDM |
TM5SPS1 |
10 A |
Non |
Non |
|
TM5SPS1F |
6,3 A |
Non |
Non |
|
|
TM5SPS2 |
10 A |
1136 mA |
740 mA |
|
|
TM5SPS2F |
6,3 A |
1136 mA |
740 mA |
|
|
IPDM |
TM5SPS3 |
10 A |
750 mA |
500 mA |
