Deve essere presente un canale Modbus TCP.
Configurazione del Modbus TCP IOScanner
|
Passo |
Azione |
|---|---|
|
1 |
Nella Struttura dispositivi, fare doppio clic sul nodo gestore protocollo. Risultato: viene visualizzata la finestra di configurazione. |
|
2 |

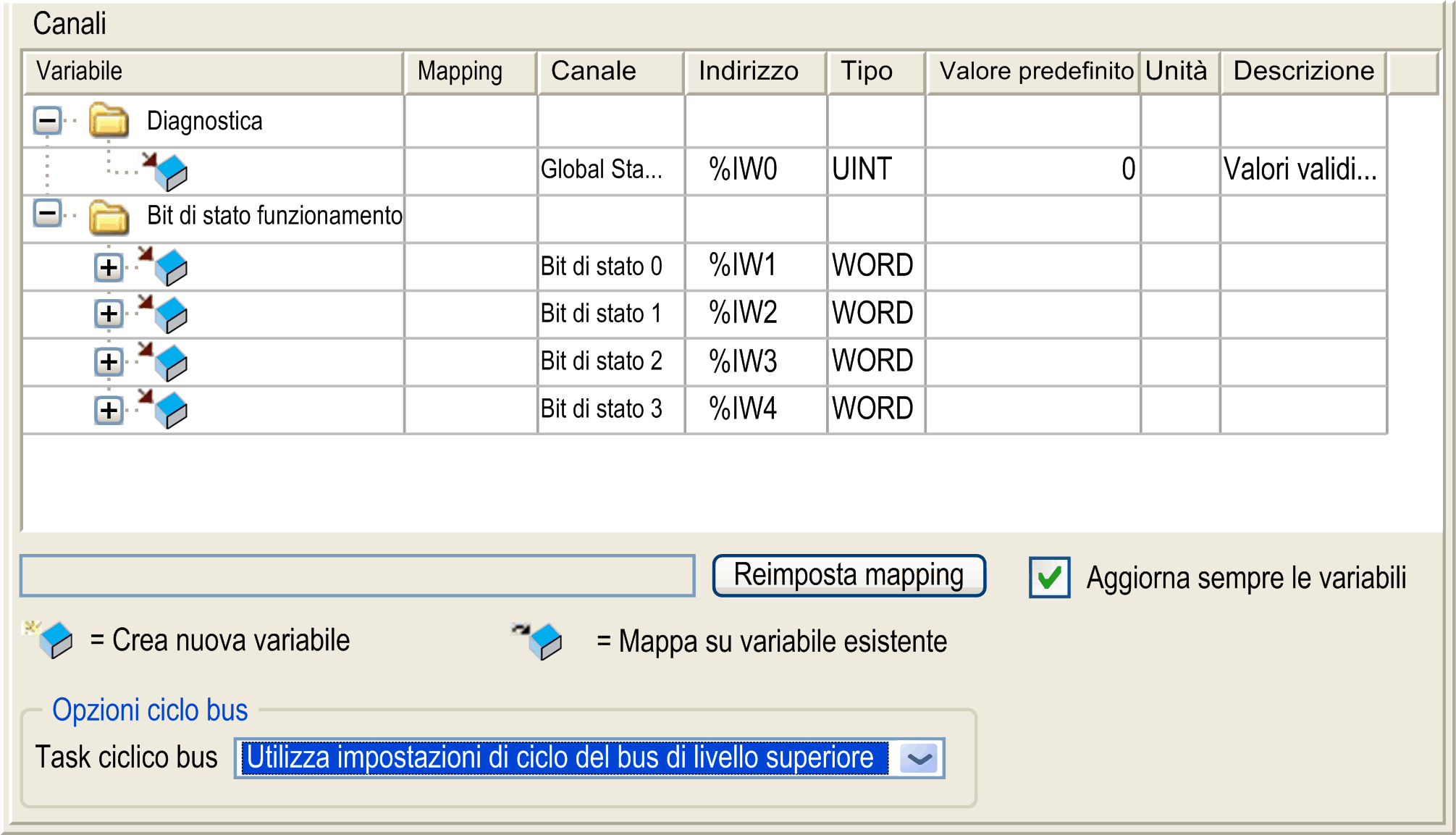

Selezionare la scheda IOScanner I/O Mapping:
|
|
3 |
Selezionare il Task ciclo bus nell'elenco: oUtilizza impostazioni di ciclo del bus di livello superiore (predefinito), oMAST NOTA: Il parametro Task ciclo bus all'interno dell'editor del mapping I/O del dispositivo che contiene il Modbus TCP IOScanner definisce il task responsabile dell'aggiornamento delle immagini di I/O (%QW, %IW). Tali immagini di I/O corrispondono alla richiesta Modbus inviata agli slave Modbus e ai bit di stato. |
|
4 |
Fare doppio clic in una cella della colonna Variabile per aprire un campo di testo. Immettere il nome di una variabile o fare clic sul pulsante sfoglia [...] e scegliere una variabile con Accesso facilitato. |
Configurazione di un mapping I/O dei dispositivi slave Modbus TCP
|
Passo |
Azione |
|---|---|
|
1 |
Nella Struttura dispositivi, fare doppio clic su un dispositivo slave Modbus TCP. Risultato: viene visualizzata la finestra di configurazione. |
|
2 |

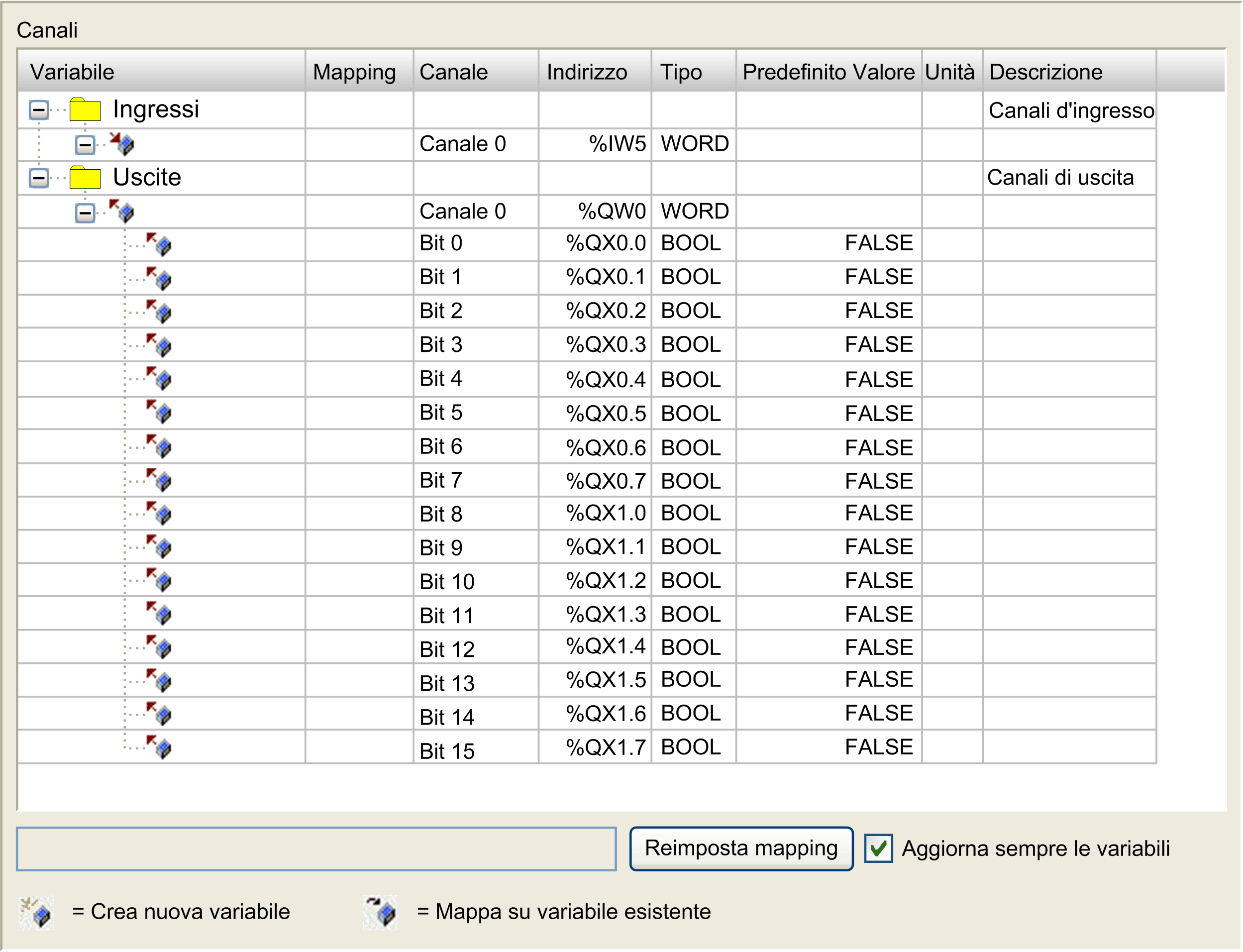

Selezionare la scheda ModbusTCPSlave I/O Mapping.
|
|
3 |
Selezionare il Task ciclo bus nell'elenco: oUtilizza impostazioni di ciclo del bus di livello superiore (predefinito), oMAST NOTA: Il parametro Task ciclo bus all'interno dell'editor del mapping I/O del dispositivo che contiene il Modbus TCP IOScanner definisce il task responsabile dell'aggiornamento delle immagini di I/O (%QW, %IW). Tali immagini di I/O corrispondono alla richiesta Modbus inviata agli slave Modbus e ai bit di stato. |
|
4 |
Fare doppio clic in una cella della colonna Variabile per aprire un campo di testo. Immettere il nome di una variabile o fare clic sul pulsante sfoglia [...] e scegliere una variabile con Accesso facilitato. |
