Il server Web del controller ha una scheda di diagnostica
in cui è possibile accedere alle pagine di diagnostica Industrial Ethernet:
oPagina di diagnostica Ethernet
oPagina di diagnostica Modbus TCP

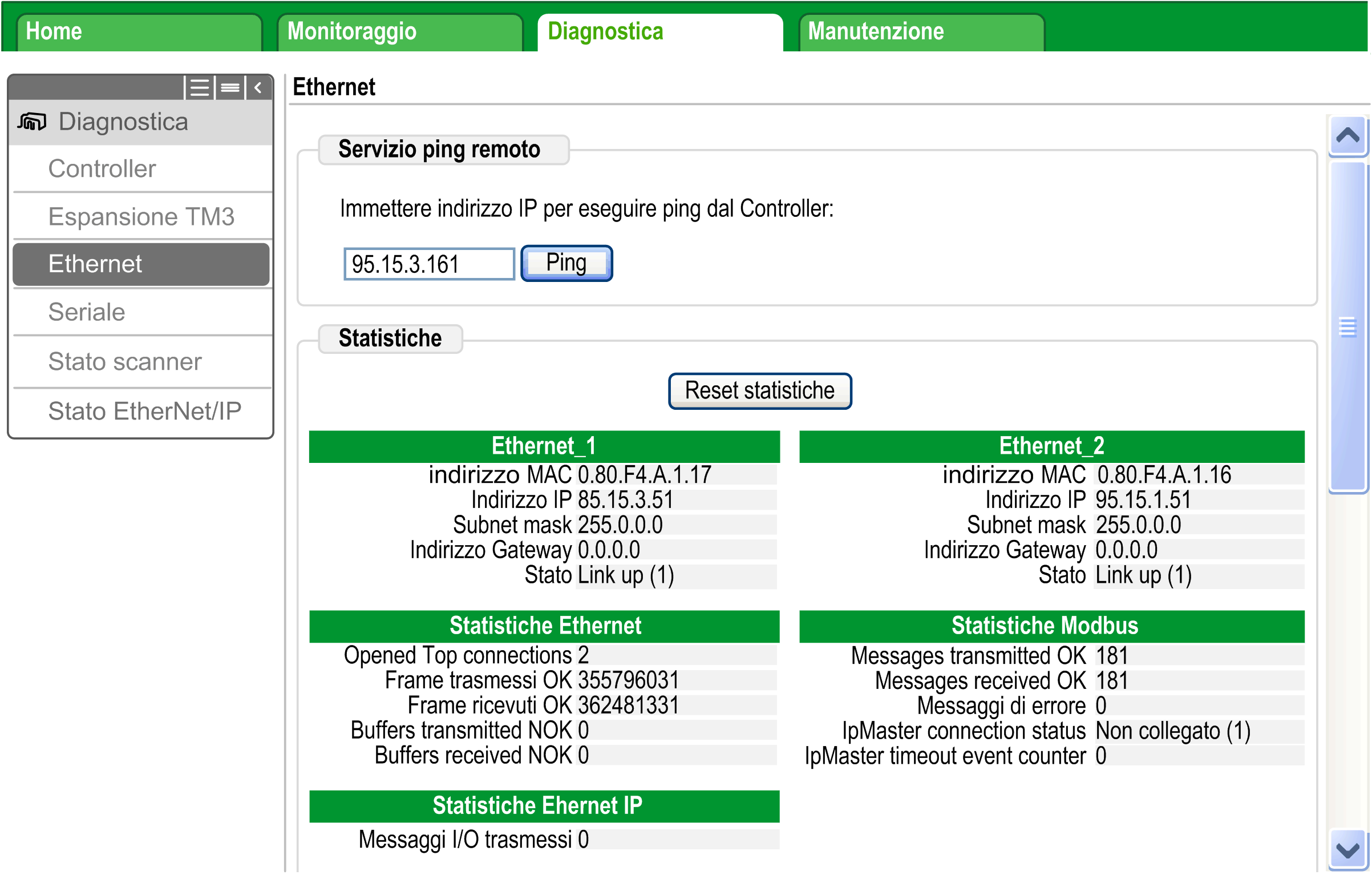

Fare clic su Ethernet per visualizzare le informazioni Ethernet del controller e testare la comunicazione con un indirizzo IP specifico:
Questa tabella presenta il risultato del test di ping nella pagina Ethernet:
|
Icona |
Significato |
|---|---|
|
Il test della comunicazione è positivo. |
|
Il controller non è in grado di comunicare con l'indirizzo IP definito. |

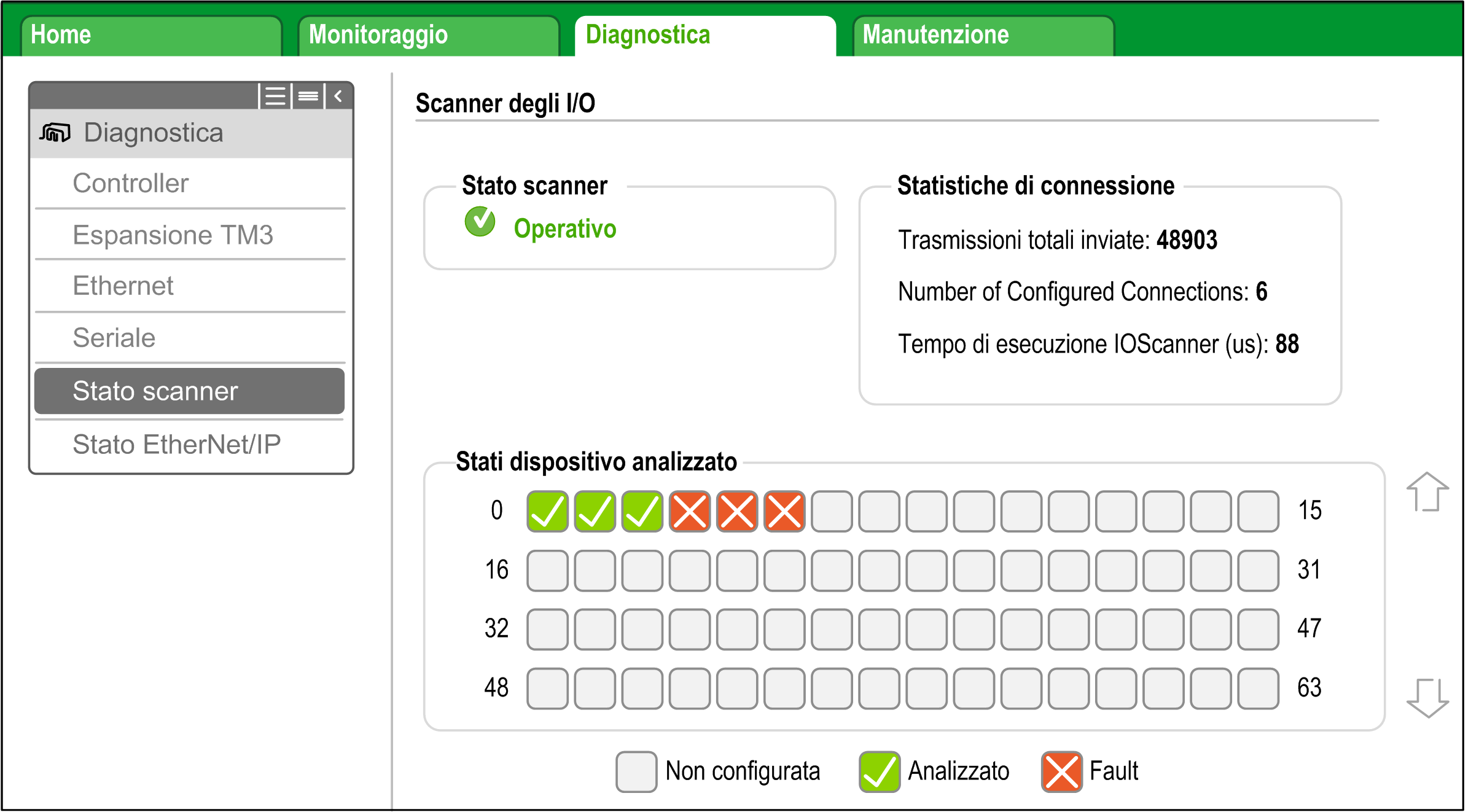

Fare clic su Stato scanner per visualizzare lo stato Modbus TCP IOScanner (IDLE, STOPPED, OPERATIONAL) e il bit di stato di un massimo di 64 dispositivi slave Modbus TCP:
0…63 corrisponde all'ID del canale.
Questa tabella presenta lo stato di ogni canale presentato nella pagina Stato scanner:
|
Icona |
Valore bit di stato |
Significato |
Stato scanner |
|---|---|---|---|
|
|
1 |
Richiesta e risposta sono puntuali. |
OPERATIVO |
|
|
0 |
È stato rilevato un errore, le comunicazioni vengono chiuse. |
OPERATIVO |
|
|
– |
Questo ID non corrisponde a un canale configurato. |
OPERATIVO |
|
|
0 |
Le comunicazioni sono chiuse. |
STOPPED |
NOTA: Fare clic su un'icona per aprire il server Web del dispositivo (se esistente). Per accedere a questo server Web, il computer deve essere in grado di comunicare con il dispositivo. Per ulteriori informazioni, consultare Instradamento del PC.
Se lo stato Modbus TCP IOScanner è IDLE, non è visualizzata alcuna icona; viene visualizzato No scanned device reported (Nessun dispositivo scansionato rilevato).
