Connessione dell'alimentazione stadio finale (CN1)

Generale

Questo prodotto presenta una corrente di dispersione > 3,5 mA. Con l'interruzione del collegamento a terra, toccando la scatola può passare una pericolosa corrente da contatto.

DangerElectrical_Color.gifDanger_Color.gifPERICOLO

MESSA A TERRA INADEGUATA

oUtilizzare un conduttore di protezione con una sezione minima di 10 mm2 (AWG 6) o due conduttori di protezione di sezione pari a quella dei conduttori di alimentazione dei morsetti di potenza.

oAssicurare il rispetto di tutte le norme vigenti riguardanti la messa a terra dell'intero sistema di azionamento.

oCollegare a terra il sistema di azionamento prima di applicare tensione.

oNon utilizzare i tubi portacavi come conduttori di protezione, ma un conduttore di protezione all'interno del tubo.

oNon utilizzare le schermature dei cavi come conduttore di protezione.

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Warning_Color.gifAVVERTIMENTO

PROTEZIONE INSUFFICIENTE CONTRO LA SOVRACORRENTE

oUtilizzare i fusibili esterni prescritti nel capitolo "Dati tecnici".

oNon collegare il prodotto a una rete, la cui corrente nominale di cortocircuito (SCCR) superi il valore ammesso indicato nel capitolo "Dati tecnici".

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Warning_Color.gifAVVERTIMENTO

TENSIONE DI RETE ERRATA

Prima di inserire e di configurare il prodotto assicurarsi che esso sia omologato per la tensione di rete.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

I prodotti dono realizzati specificamente per il comparto industriale e possono funzionare solo con connessione fissa.

Prima di collegare l'apparecchio verificare le forme di rete ammesse, vedere il capitolo  Dati dello stadio finale: osservazioni generali.

Specifiche dei cavi

Schermatura:

-

Twisted-pair:

-

PELV:

-

Struttura dei cavi:

La sezione dei conduttori deve essere tale da garantire in caso di guasto l'intervento del fusibile sull'allacciamento di rete.

Lunghezza massima del cavo:

-

Caratteristiche dei morsettiCN1

Caratteristiche

Unità

Valore

LXM32•U45, LXM32•U60, LXM32•U90, LXM32•D12, LXM32•D18, LXM32•D30

LXM32•D72

Sezione delle connessioni

mm2

(AWG)

0,75 ... 5,3

(18 ... 10)

0,75 ... 10

(18 ... 8)

Coppia di serraggio delle viti serrafilo

Nm

(lb.in)

0,68

(6,0)

1,81

(16,0)

Lunghezza spellatura

mm

(in)

6 ... 7

(0,24 ... 0,28)

8 ... 9

(0,31 ... 0,35)

I morsetti sono ammessi per cavetti e conduttori fissi. Se possibile utilizzare capicorda.

Condizioni preliminari per il collegamento dell'alimentazione stadio finale

Osservare le seguenti avvertenze:

oGli apparecchi trifase possono essere collegati e azionati esclusivamente in reti trifase.

oPredisporre fusibili di rete a monte.

oSe si impiega un filtro di rete esterno è necessario schermare e mettere a terra su entrambi i lati il cavo della rete tra il filtro di rete esterno e l'apparecchio se tale cavo è più lungo di 200 mm (7,87 in).

oNel capitolo Condizioni per UL 508C e CSA si trovano informazioni su una struttura corrispondnete a UL.

Alimentazione stadio finale per apparecchio monofase

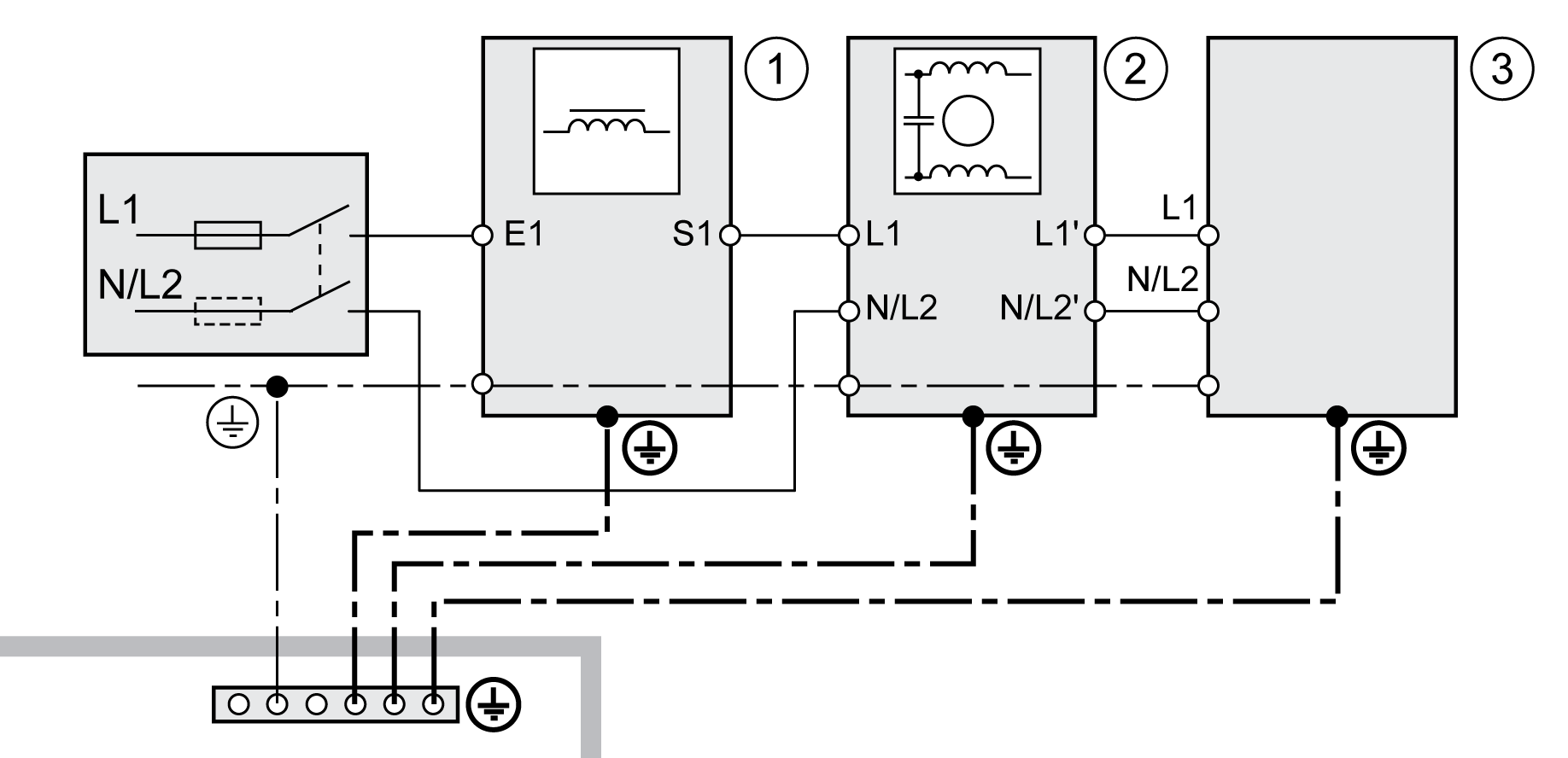

La figura mostra una panoramica generale del cablaggio dell'alimentazione stadio finale per un apparecchio monofase. La figura mostra anche i componenti disponibili come accessori, vale a dire il filtro di rete esterno e l'induttanza di rete.

Panoramica generale dell'alimentazione stadio finale per apparecchio monofase




1   Induttanza di rete (accessorio)

2   filtro di rete esterno (accessorio)

3   Azionamento

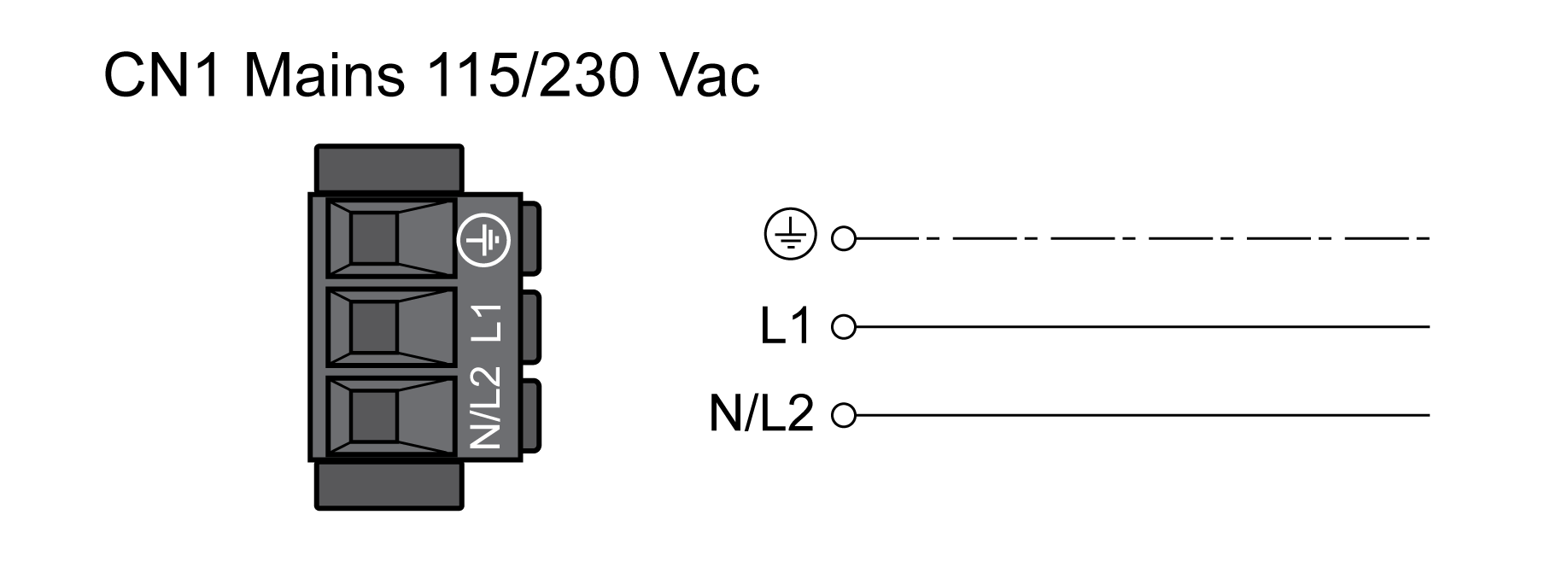

Schema di collegamento alimentazione stadio finale per apparecchio monofase.






oVerificare l'architettura di rete. Le architetture di rete ammesse sono riportate nel capitolo .Dati dello stadio finale: osservazioni generali.

oCollegare il cavo della rete. Osservare la coppia di serraggio delle viti serrafilo prescritta.

oAccertarsi che il bloccaggio dei connettori sulla carcassa sia inserito.

Alimentazione stadio finale per apparecchio trifase

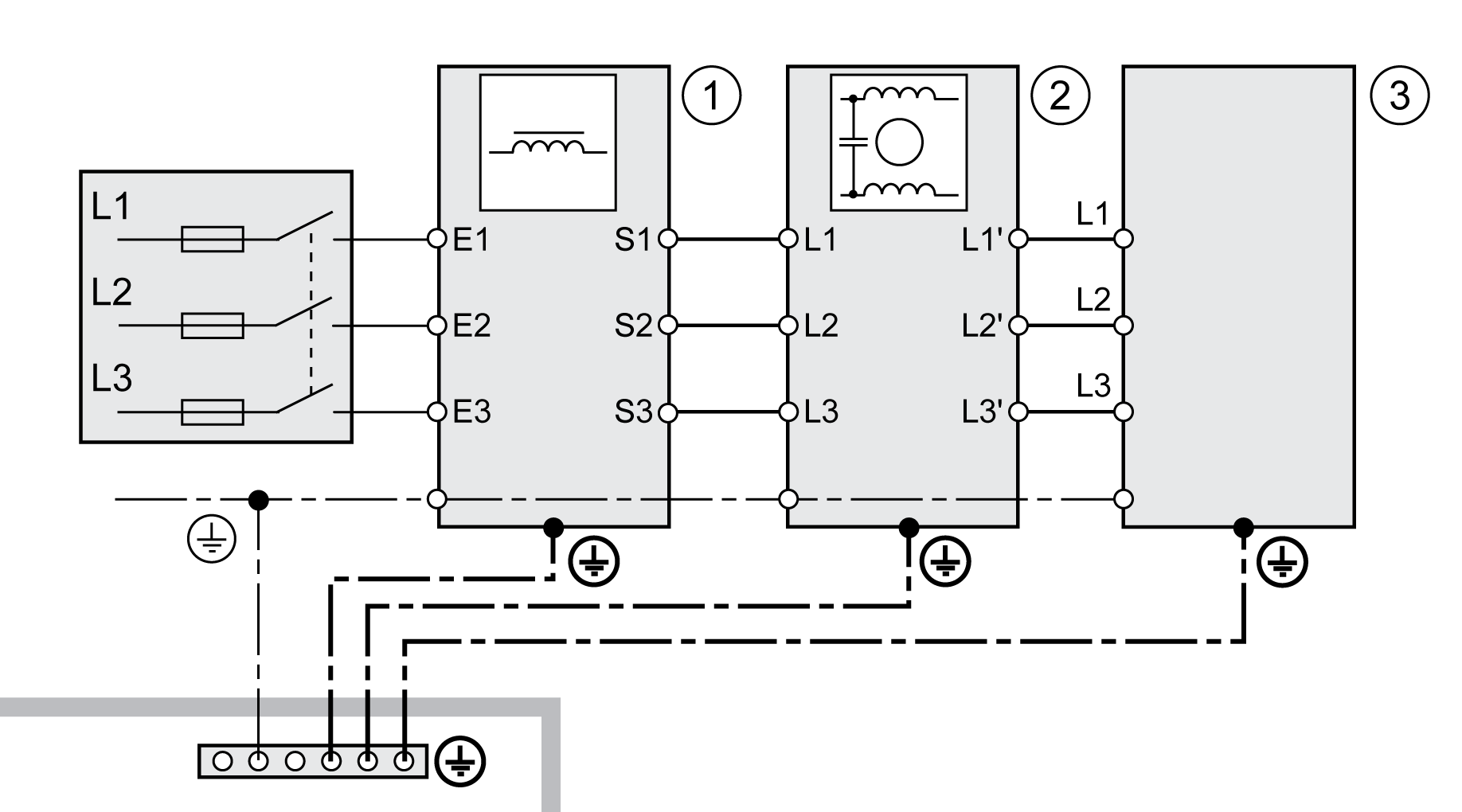

La figura mostra una panoramica generale del cablaggio dell'alimentazione stadio finale per un apparecchio monofase. La figura mostra anche i componenti disponibili come accessori, vale a dire il filtro di rete esterno e l'induttanza di rete.

Schema di collegamento, alimentazione stadio finale per apparecchio trifase




1   Induttanza di rete (accessorio)

2   filtro di rete esterno (accessorio)

3   Azionamento

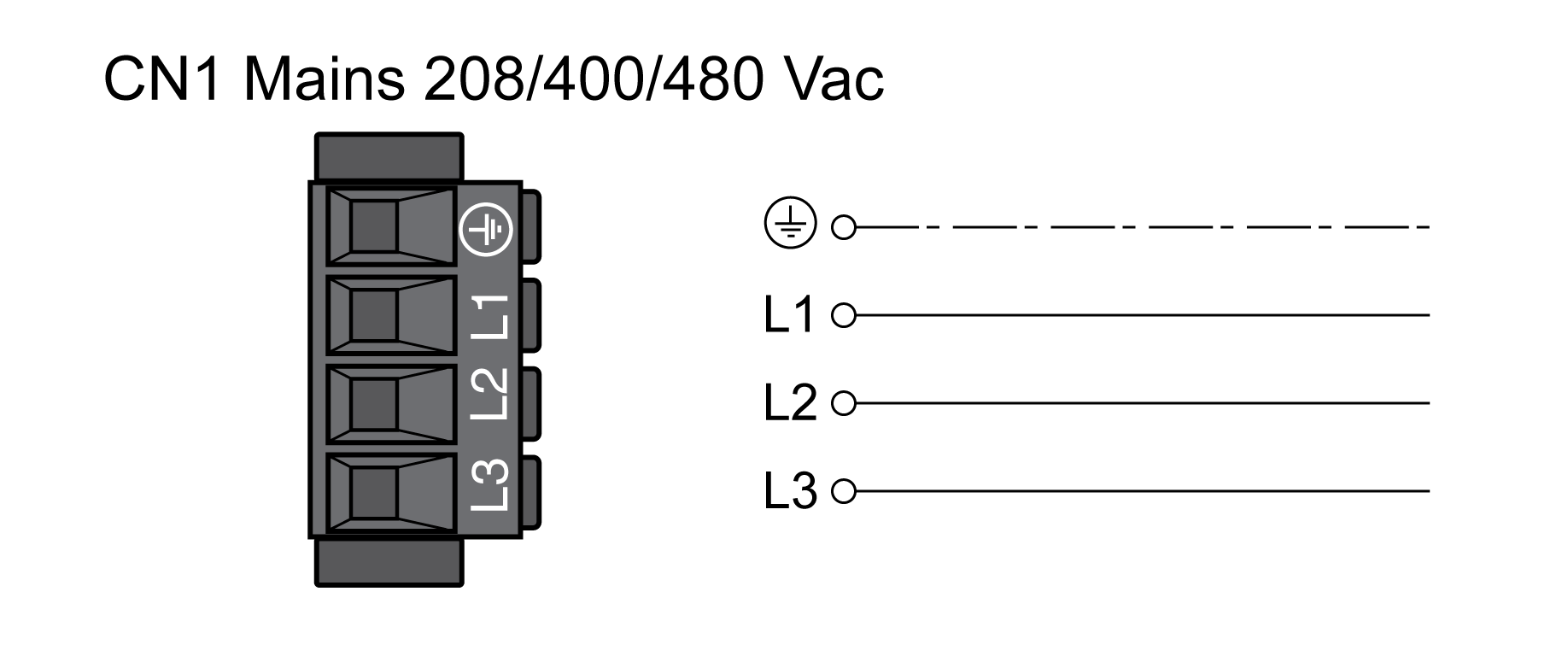

Schema di collegamento per alimentazione stadio finale per apparecchio trifase






oVerificare l'architettura di rete. Le architetture di rete ammesse sono riportate nel capitolo .Dati dello stadio finale: osservazioni generali.

oCollegare il cavo della rete. Osservare la coppia di serraggio delle viti serrafilo prescritta.

oAccertarsi che il bloccaggio dei connettori sulla carcassa sia inserito.
