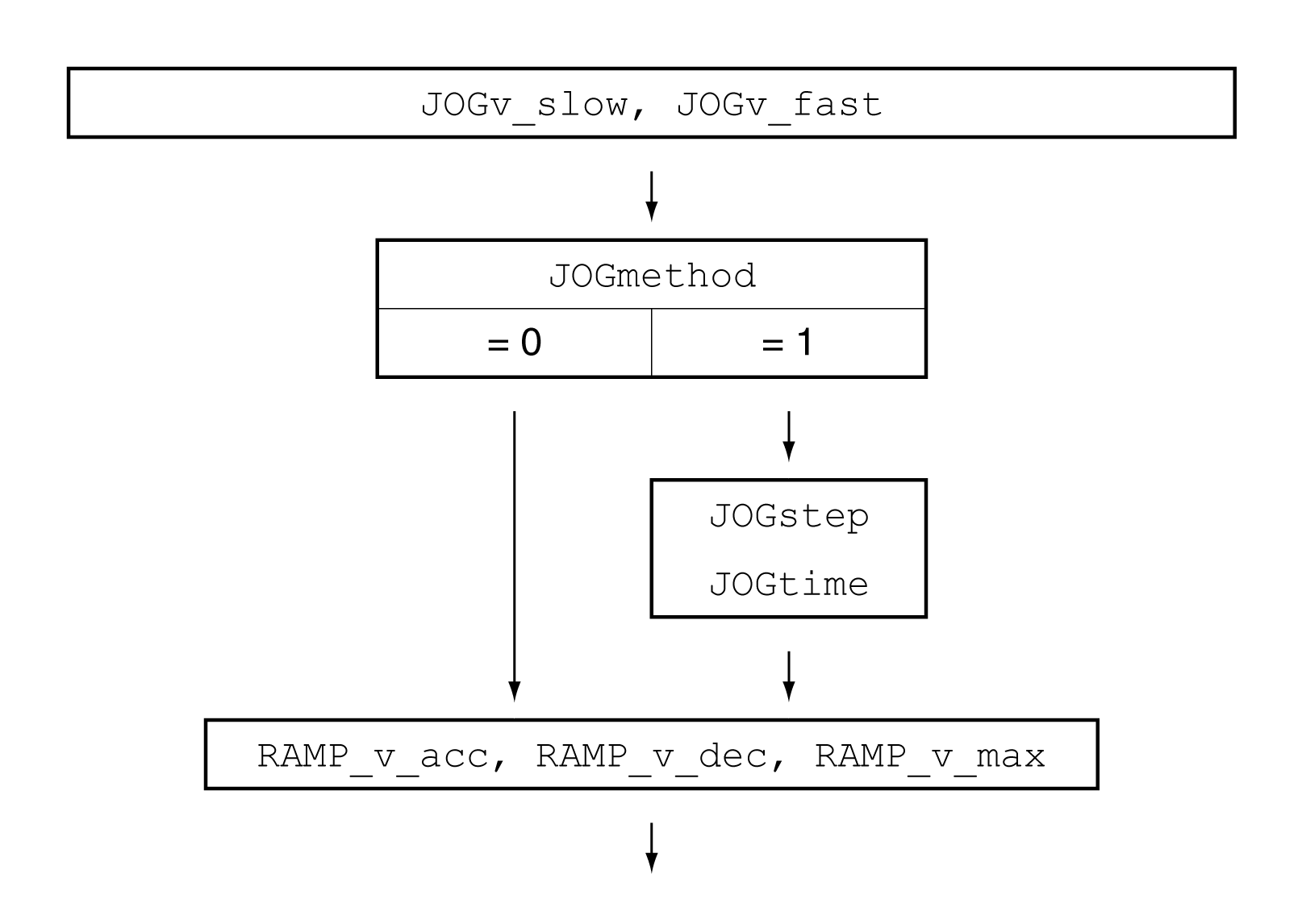

L'immagine seguente mostra una panoramica generale dei parametri impostabili.
Sono disponibili due velocità parametrizzabili.
oImpostare i valori desiderati mediante i parametri JOGv_slow e JOGv_fast.
|
Nome parametro Menu HMI Nome HMI |
Descrizione |
Unità Valore minimo Impostazioni di fabbrica Valore massimo |
Tipo di dati R/W Persistente Expert |
Indirizzo parametro con bus di campo |
|---|---|---|---|---|
|
(oP) → (JoG-) (JGLo) |
Velocità per movimento lento. Il valore viene limitato internamente all'impostazione del parametro RAMP_v_max. Tipo: decimale senza segno - 4 byte Accesso in scrittura tramite Sercos: CP2, CP3, CP4 Le impostazioni modificate diventano effettive immediatamente. |
usr_v 1 60 2147483647 |
UINT32 R/W per. - |
Modbus 10504 IDN P-0-3041.0.4 |
|
(oP) → (JoG-) (JGhi) |
Velocità per movimento rapido. Il valore viene limitato internamente all'impostazione del parametro RAMP_v_max. Tipo: decimale senza segno - 4 byte Accesso in scrittura tramite Sercos: CP2, CP3, CP4 Le impostazioni modificate diventano effettive immediatamente. |
usr_v 1 180 2147483647 |
UINT32 R/W per. - |
Modbus 10506 IDN P-0-3041.0.5 |
Con il parametro JOGmethod è possibile impostare il metodo.
oImpostare il metodo desiderato con il parametro JOGmethod.
|
Nome parametro Menu HMI Nome HMI |
Descrizione |
Unità Valore minimo Impostazioni di fabbrica Valore massimo |
Tipo di dati R/W Persistente Expert |
Indirizzo parametro con bus di campo |
|---|---|---|---|---|
|
Selezione del metodo per Jog. 0 / Continuous Movement / (coMo): Jog con movimento continuo 1 / Step Movement / (StMo): Jog con movimento progressivo Tipo: decimale senza segno - 2 byte Accesso in scrittura tramite Sercos: CP2, CP3, CP4 Le impostazioni modificate diventano effettive immediatamente. |
- 0 1 1 |
UINT16 R/W - - |
Modbus 10502 IDN P-0-3041.0.3 |
Impostazione dello movimento progressivo
Il numero parametrizzabile di unità utente e l'intervallo di tempo per il quale il motore dovrà arrestarsi possono essere impostati mediante i parametri JOGstep e JOGtime.
oImpostare i valori desiderati mediante i parametri JOGstep e JOGtime.
|
Nome parametro Menu HMI Nome HMI |
Descrizione |
Unità Valore minimo Impostazioni di fabbrica Valore massimo |
Tipo di dati R/W Persistente Expert |
Indirizzo parametro con bus di campo |
|---|---|---|---|---|
|
Percorso per movimento progressivo. Tipo: decimale con segno - 4 byte Accesso in scrittura tramite Sercos: CP2, CP3, CP4 Le impostazioni modificate diventano effettive al successivo movimento del motore. |
usr_p 1 20 2147483647 |
INT32 R/W per. - |
Modbus 10510 IDN P-0-3041.0.7 |
|
|
Tempo d'attesa per movimento progressivo. Tipo: decimale senza segno - 2 byte Accesso in scrittura tramite Sercos: CP2, CP3, CP4 Le impostazioni modificate diventano effettive al successivo movimento del motore. |
ms 1 500 32767 |
UINT16 R/W per. - |
Modbus 10512 IDN P-0-3041.0.8 |
Modifica del profilo di movimento per la velocità
La parametrizzazione del profilo di movimento per la velocità può essere modificata.
