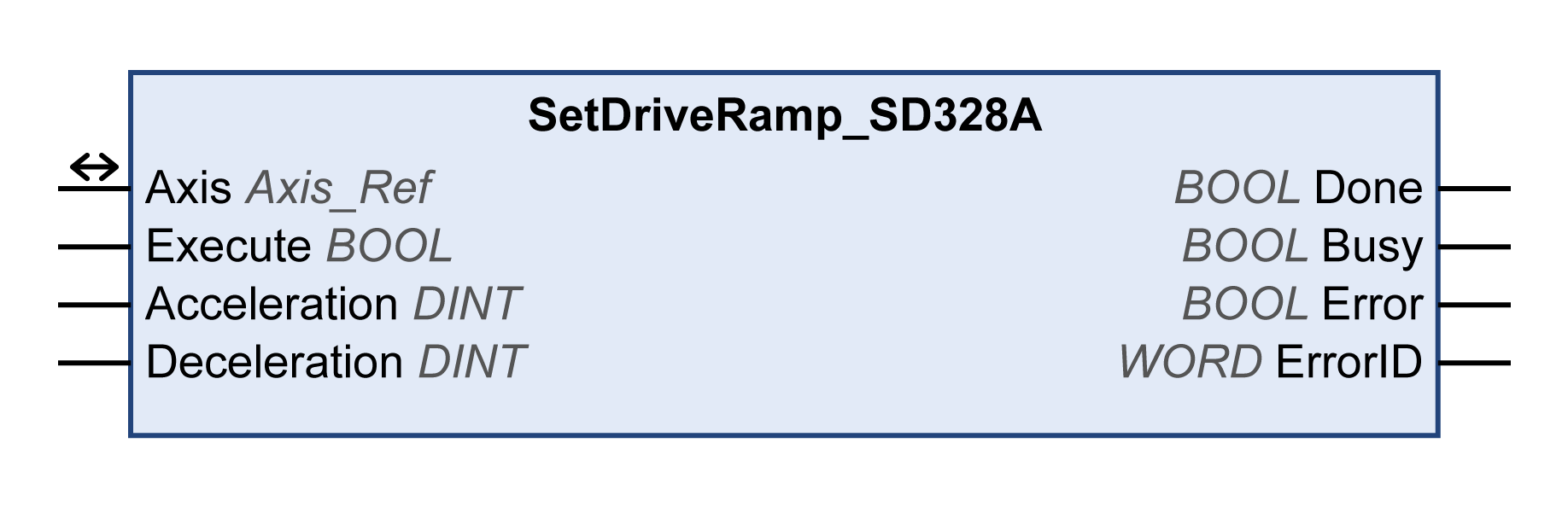

Execute

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

Un fronte di salita dell'ingresso Execute avvia il blocco funzione. Il blocco funzione continua a essere eseguito e l'uscita Busy è impostata a TRUE.

Un fronte di salita sull'ingresso Execute viene ignorato durante l'esecuzione del blocco funzione.

Acceleration

DINT

Intervallo di valori: 1...3000000

Valore predefinito: 600

Rampa di accelerazione in rpm/s.

Deceleration

DINT

Intervallo di valori: 200...3000000

Valore predefinito: 750

Rampa di decelerazione in rpm/s.

Done

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

oFALSE: l'esecuzione non è stata avviata o è stato rilevato un errore.

oTRUE: esecuzione terminata senza errori rilevati.

Busy

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

oFALSE: il blocco funzione non è in fase di esecuzione.

oTRUE: il blocco funzione è in fase di esecuzione.

Error

BOOL

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

oFALSE: esecuzione del blocco funzione in corso, nessun errore rilevato.

oTRUE: è stato rilevato un errore nell'esecuzione del blocco funzione.

ErrorID

WORD

Restituisce il valore di un codice diagnostico. Consultare i codici di diagnostica della libreria. Se il valore è 0 e se l'uscita Error di questo blocco funzione è impostato a TRUE, il codice diagnostico può essere letto con l'uscita AxisErrorID del blocco funzione MC_ReadAxisError.

Axis

Axis_Ref

Riferimento all'asse (istanza) per cui deve essere eseguito il blocco funzione (corrisponde al nome dell'asse). Il nome dell'asse deve essere definito nella struttura EcoStruxure Machine Expert Dispositivi.
