Il Modicon M241 Logic Controller dispone di uscite digitali integrate:
|
Codice prodotto |
Numero totale di uscite digitali |
|||
|---|---|---|---|---|
|
TM241C••24R |
10 |
4 |
6 |
0 |
|
TM241C••24T TM241C••24U |
10 |
4 |
0 |
6 |
|
TM241C•40R |
16 |
4 |
12 |
0 |
|
TM241C•40T TM241C•40U |
16 |
4 |
0 |
12 |
|
(1) Uscite transistor veloci che possono essere utilizzate come uscite PTO 100 kHz |
||||
Per maggiori informazioni, vedere Gestione delle uscite.
|
|
|
RISCHIO DI INCENDIO |
|
oUtilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
LED di stato sulle uscite transistor standard
La seguente figura mostra i LED di stato per il controller TM241C••24• (i controller TM241C•40• sono simili con 40 LED):
|
LED |
Colore |
Stato |
Descrizione |
|---|---|---|---|
|
0 - 9 |
Verde |
Acceso |
Il canale di uscita è attivato |
|
Spento |
Il canale di uscita è disattivato |
Caratteristiche delle uscite transistor standard
La seguente tabella descrive le caratteristiche delle uscite transistor standard del M241 Logic Controller:
|
Caratteristiche |
TM241C•24T |
TM241C••24U |
TM241C•40T |
TM241C••40U |
|
|---|---|---|---|---|---|
|
Numero di uscite transistor standard |
6 uscite (Q4 - Q9) |
12 uscite (Q4 - Q15) |
|||
|
Numero di gruppi di canali |
1 linea comune per Q4 - Q7 linea comune per Q8, Q9 |
1 linea comune per Q4 - Q7 linea comune per Q8 - Q11 linea comune per Q12 - Q15 |
|||
|
Tipo di uscita |
Transistor |
||||
|
Tipo di logica |
Source |
Sink |
Source |
Sink |
|
|
Tensione di uscita nominale |
24 Vdc |
||||
|
Campo tensione di uscita |
19,2 - 28,8 Vdc |
||||
|
Corrente di uscita nominale |
0,5 A |
||||
|
Corrente d'uscita totale per gruppo |
0,5A x numero di uscite del gruppo |
||||
|
Caduta di tensione |
1 Vdc max |
||||
|
Corrente di dispersione allo spegnimento |
< 5 µA |
||||
|
Potenza massima della lampada a filamento |
2,4 W max |
||||
|
Declassamento |
Senza declassamento |
||||
|
Tempo di accensione |
Max. 34 µs |
||||
|
Tempo di spegnimento |
Max. 250 µs |
||||
|
Protezione da cortocircuito |
Sì |
||||
|
Corrente di picco su uscita in cortocircuito |
1,3 A |
||||
|
Riarmo automatico dopo un cortocircuito o un sovraccarico |
Sì, ogni 10 ms |
||||
|
Tensione di limite |
39 Vdc max. +/- 1 Vdc |
||||
|
Frequenza di uscita max. |
1 kHz |
||||
|
Isolamento |
Tra uscita e logica interna |
500 Vac |
|||
|
Tra i morsetti di uscita |
Non isolati |
||||
|
Tipo di collegamento |
Morsettiera a vite rimovibile |
||||
|
Durata di vita del connettore per numero di inserimenti/rimozioni |
Oltre 100 volte |
||||
|
Cavo |
Tipo |
Non schermato |
|||
|
Lunghezza |
Max. 50 m (164 ft) |
||||
Fare riferimento a Rimozione della morsettiera.

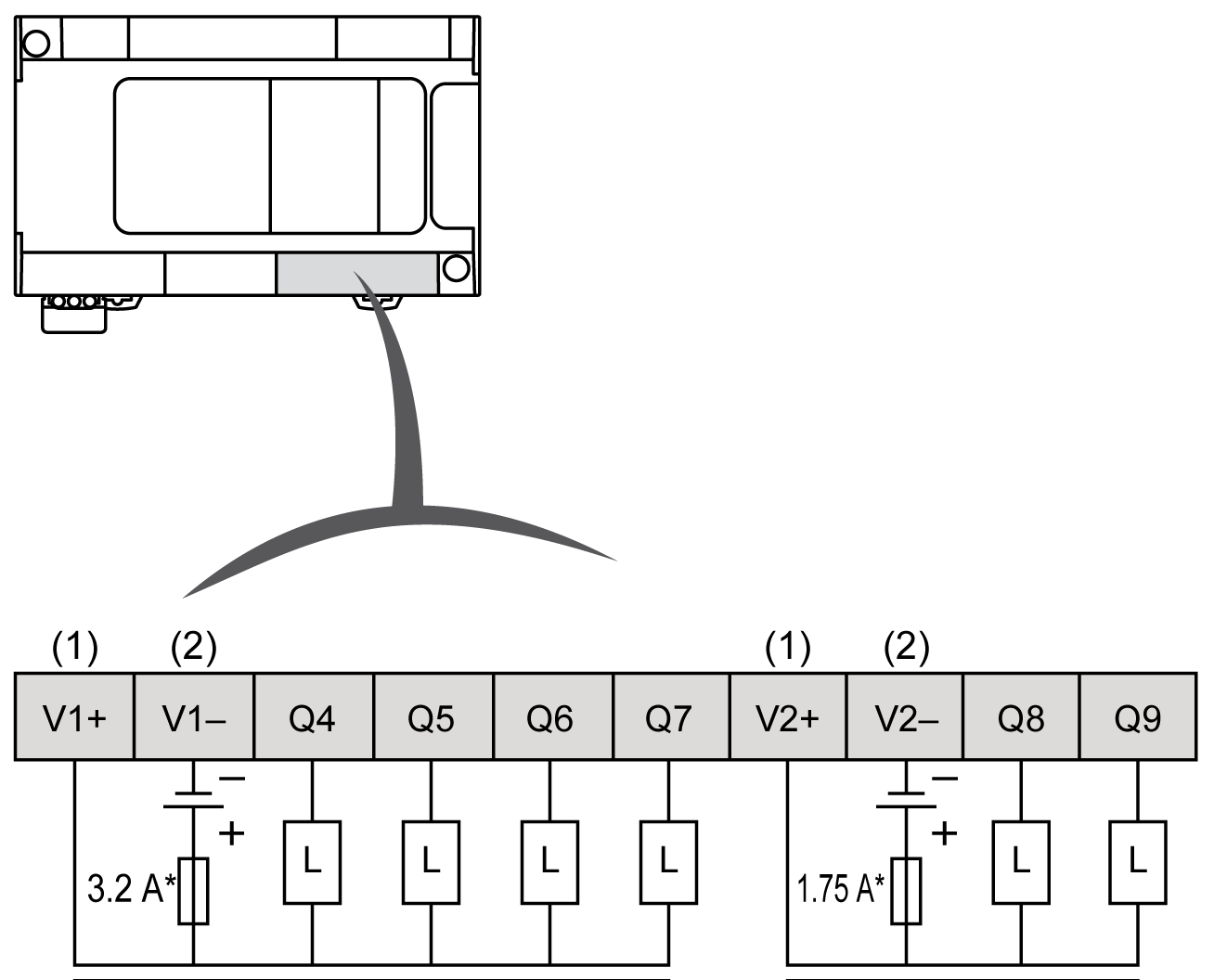

Schema di cablaggio per uscite transistor standard Source TM241C••24T
La seguente figura mostra il cablaggio source (logica positiva) delle uscite:
* Fusibile tipo T
(1) I morsetti +, V1+ e V2+ non sono collegati internamente.
(2) I morsetti –, V1– e V2– non sono collegati internamente.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Verificare che il cablaggio fisico rispetti le connessioni indicate nello schema di cablaggio e, in particolare, che siano collegati entrambi V•+ e V•- e che ai morsetti V•+ sia collegato solo 24 Vcc e ai morsetti V•- sia collegato solo 0 Vcc. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

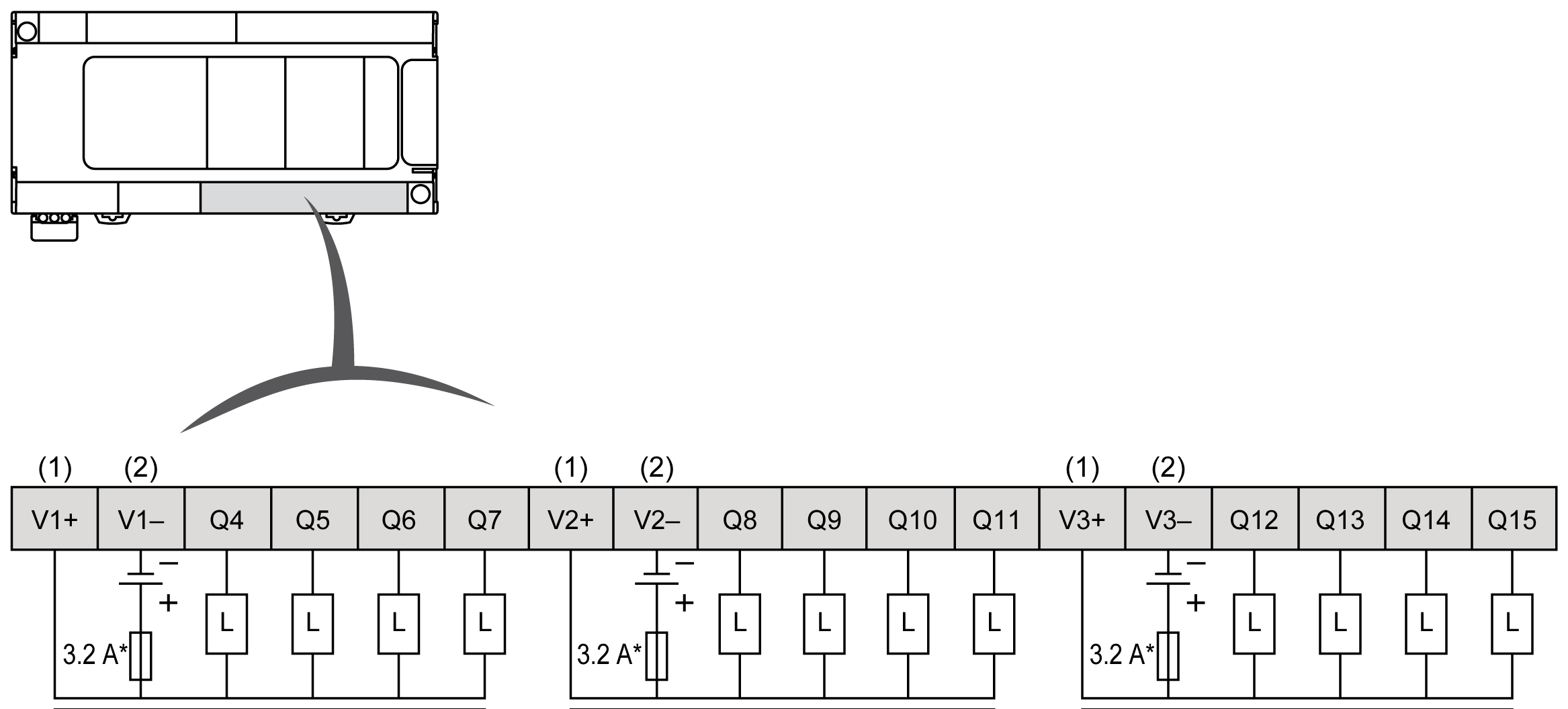

Schema di cablaggio per uscite transistor standard Source TM241C•40T
La seguente figura mostra il cablaggio source (logica positiva) delle uscite:
* Fusibile tipo T
(1) I morsetti V1+, V2+ e V3+ non sono collegati internamente.
(2) I morsetti V1–, V2– e V3– non sono collegati internamente.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Verificare che il cablaggio fisico rispetti le connessioni indicate nello schema di cablaggio e, in particolare, che siano collegati entrambi V•+ e V•- e che ai morsetti V•+ sia collegato solo 24 Vcc e ai morsetti V•- sia collegato solo 0 Vcc. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

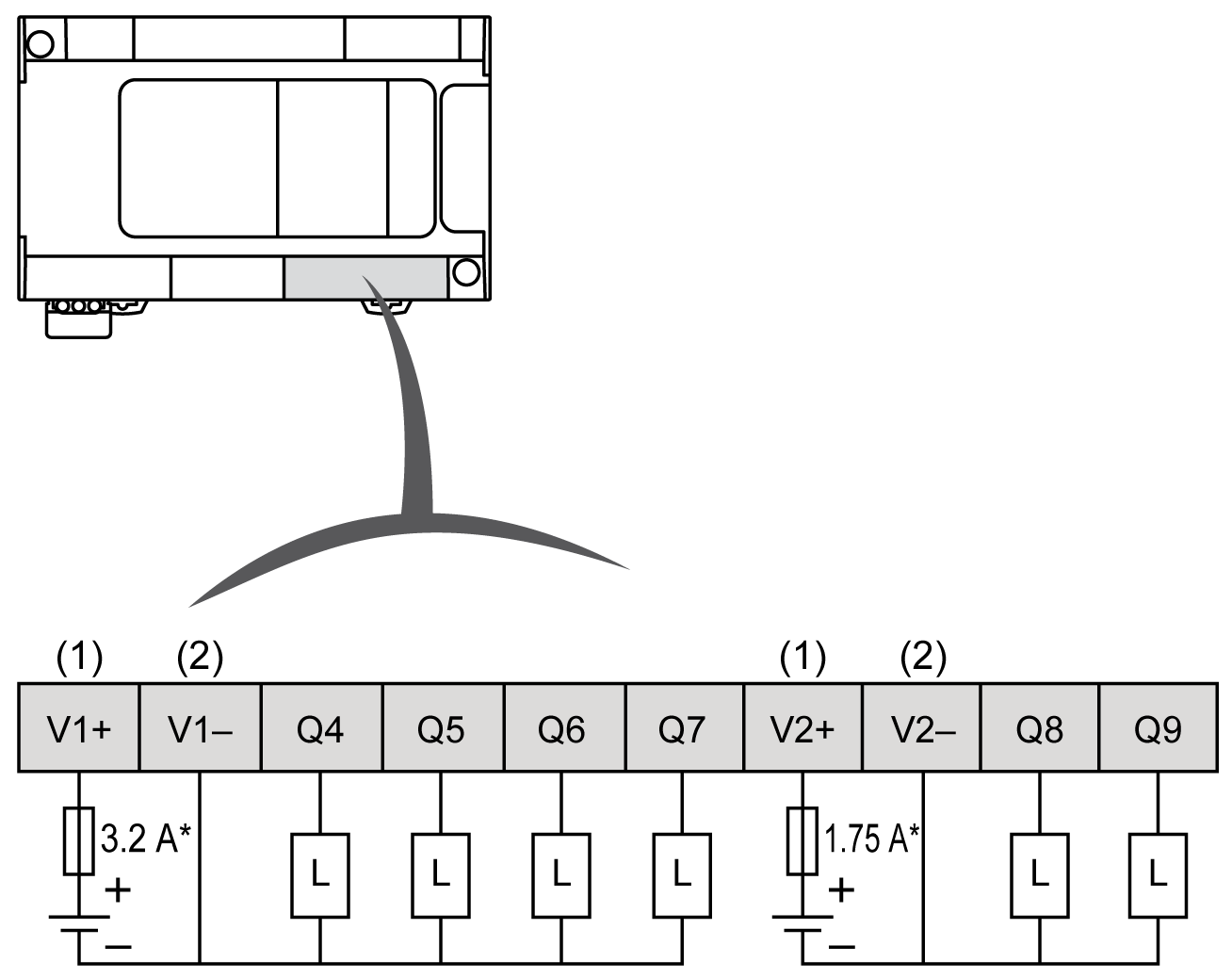

Schemi di cablaggio per uscite transistor standard Sink TM241C••24U
La seguente figura mostra il cablaggio sink (logica negativa) delle uscite:
* Fusibile tipo T
(1) I morsetti +, V1+ e V2+ non sono collegati internamente.
(2) I morsetti –, V1– e V2– non sono collegati internamente.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Verificare che il cablaggio fisico rispetti le connessioni indicate nello schema di cablaggio e, in particolare, che siano collegati entrambi V•+ e V•- e che ai morsetti V•+ sia collegato solo 24 Vcc e ai morsetti V•- sia collegato solo 0 Vcc. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

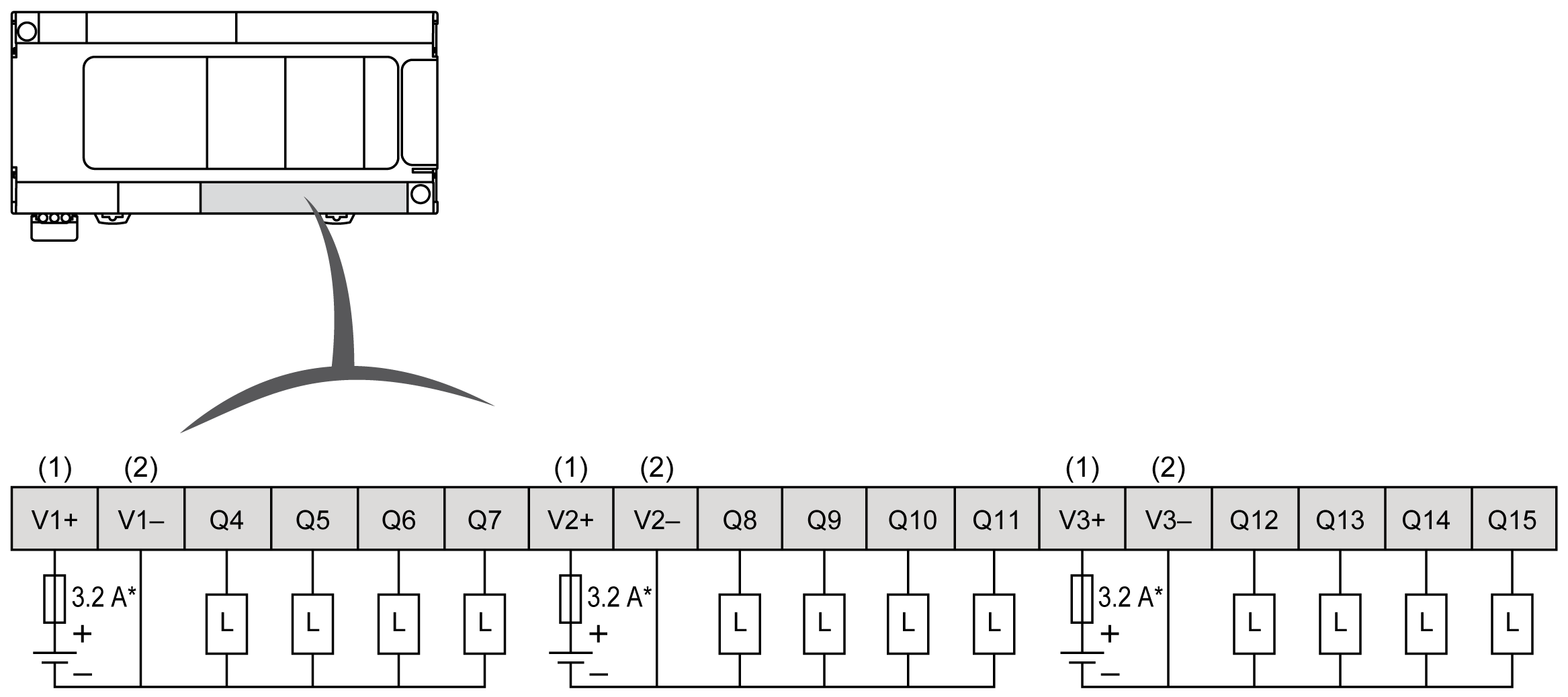

Schemi di cablaggio per uscite transistor standard Sink TM241C•40U
La seguente figura mostra il cablaggio sink (logica negativa) delle uscite:
* Fusibile tipo T
(1) I morsetti V1+, V2+ e V3+ non sono collegati internamente.
(2) I morsetti V1–, V2– e V3– non sono collegati internamente.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Verificare che il cablaggio fisico rispetti le connessioni indicate nello schema di cablaggio e, in particolare, che siano collegati entrambi V•+ e V•- e che ai morsetti V•+ sia collegato solo 24 Vcc e ai morsetti V•- sia collegato solo 0 Vcc. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
