Gli I/O Compact TM5 sono moduli di espansione degli I/O per il sistema TM5. Il modulo I/O Compact è un gruppo di moduli elettronici di I/O TM5 con un unico codice di riferimento prodotto. I singoli moduli elettronici sono identificati da una designazione abbreviata sul pannello frontale, mentre il codice di riferimento dell'intero gruppo si trova sul lato del modulo di I/O Compact. La designazione abbreviata sul lato frontale di ogni singolo modulo corrisponde agli ultimi caratteri dei codici di riferimento dei singoli moduli. Le morsettiere sono assemblate sull'I/O Compact al momento della consegna.
Il modulo di I/O Compact utilizza un solo indirizzo sul bus TM5.
I moduli elettronici inclusi nel modulo di I/O Compact non sono sostituibili singolarmente.
NOTA: A differenza dei singoli moduli elettronici di I/O analogici e digitali TM5, il modulo di I/O Compact non può essere sostituito a caldo. Non tentare di effettuare l'estrazione di questi moduli.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non tentare di sostituire a caldo il modulo di I/O Compact TM5. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

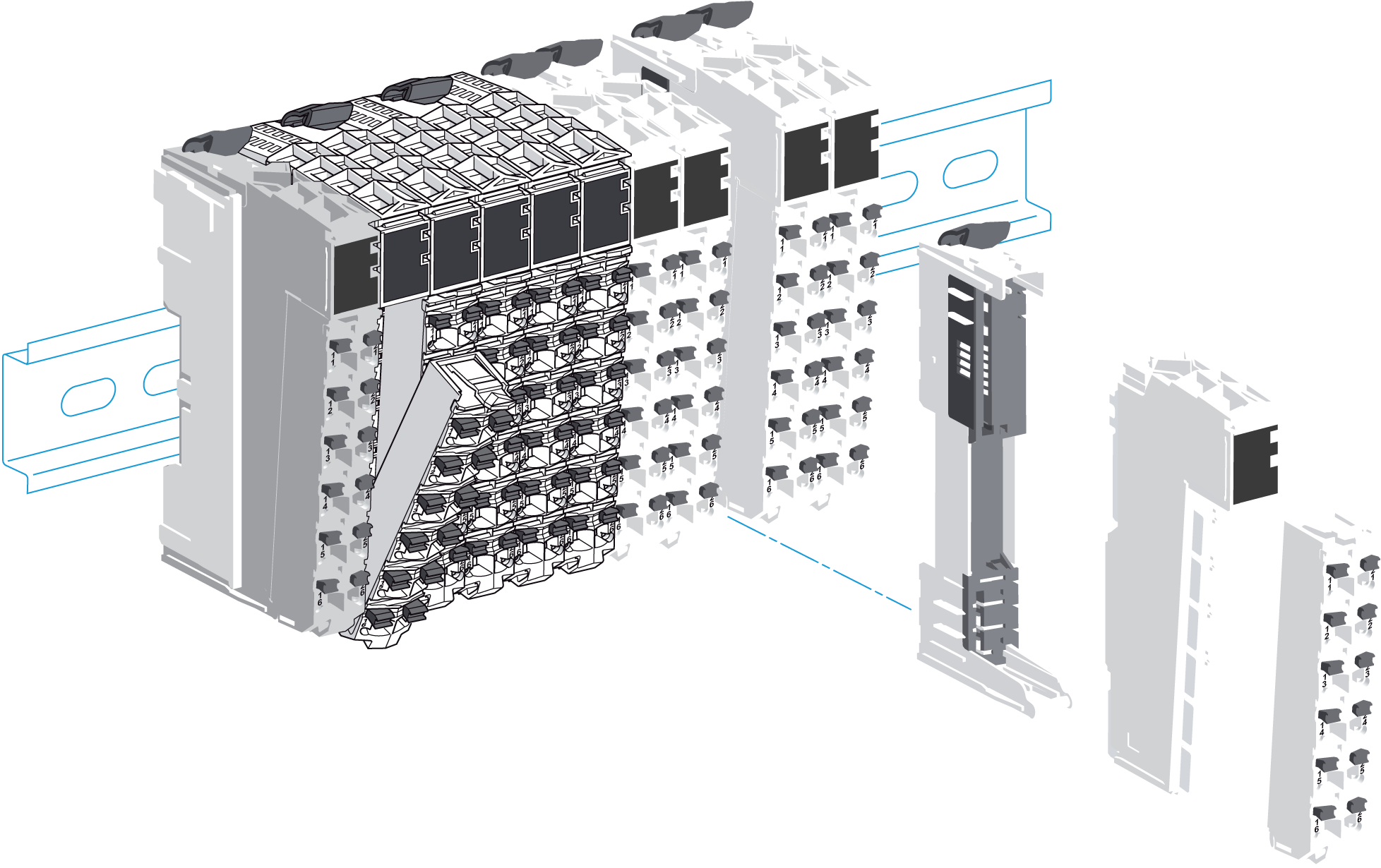

La figura seguente mostra un modulo di I/O Compact TM5 che funge da secondo componente di un'isola remota:
I moduli di I/O Compact possono essere:
omoduli elettronici ingresso digitale
omoduli elettronici uscita digitale
omoduli elettronici di ingresso analogici
omoduli elettronici di uscita analogici
Ogni canale di un modulo elettronico dispone di un LED di stato.
Per le caratteristiche della meccanica e dell'hardware vedereModicon TM5 Moduli di I/O Compact - Guida hardware.
La tabella seguente descrive i codici prodotto dei moduli di I/O Compact disponibili per il Sistema TM5:
|
Codice prodotto |
Numero e tipo di canale |
|||||||
|---|---|---|---|---|---|---|---|---|
|
Ingressi digitali |
Uscite digitali |
Ingressi analogici |
Uscite analogiche |
|||||
|
TM5C24D18T |
2x12In |
24 |
3x6Out |
18 |
– |
0 |
– |
0 |
|
TM5C12D8T |
3x4In |
12 |
2x4Out |
8 |
– |
0 |
– |
0 |
|
TM5C24D12R |
2x12In |
24 |
2x6Rel |
12 |
– |
0 |
– |
0 |
|
TM5CAI8O8VL |
– |
0 |
– |
0 |
2x4AI ±10 V |
8 |
2x4AO ±10 V |
8 |
|
TM5CAI8O8CL |
– |
0 |
– |
0 |
2x4AI 0-20 mA / 4-20 mA |
8 |
2x4AO 0-20 mA |
8 |
|
TM5CAI8O8CVL |
– |
0 |
– |
0 |
1x4AI ±10 V |
4 |
1x4AO ±10 V |
4 |
|
1x4AI 0-20 mA / 4-20 mA |
4 |
1x4AO 0-20 mA |
4 |
|||||
|
TM5C12D6T6L |
2x6In |
12 |
1x6Out |
6 |
1x4AI ±10 V / 0-20 mA / 4-20 mA |
4 |
1x2AO ±10 V / 0-20 mA |
2 |
Descrizione fisica del modulo di I/O Compact

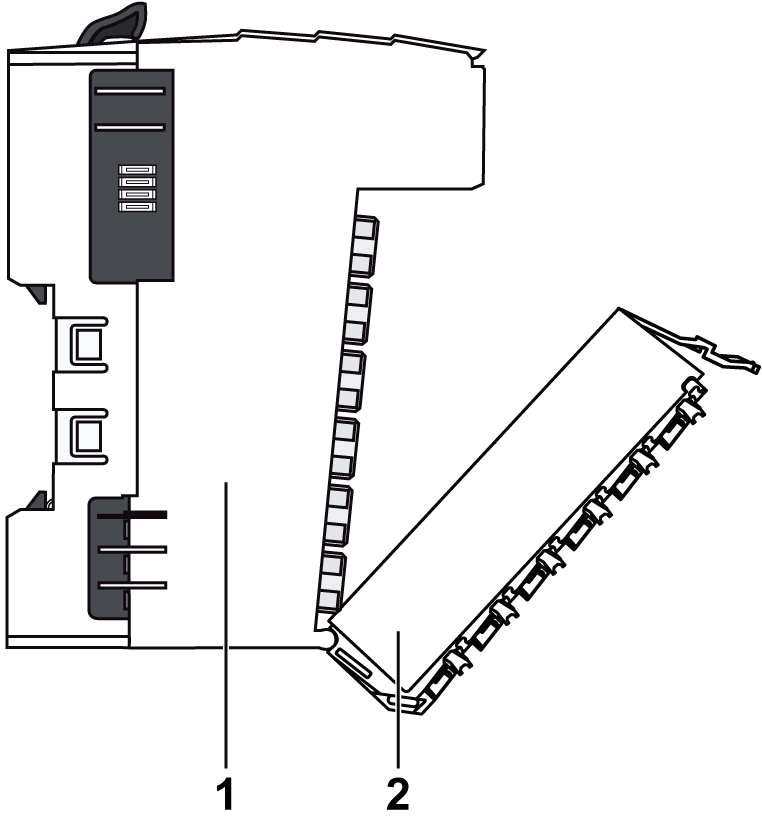

I singoli moduli elettronici compresi in ogni modulo di I/O Compact non sono sostituibili e le morsettiere sono fornite già assemblate sul modulo di I/O Compact.
1 Base del bus e moduli elettronici integrati del modulo di I/O Compact (inseparabili)
2 Morsettiere
|
AVVISO |
|
SCARICHE ELETTROSTATICHE |
|
oNon toccare mai i contatti del modulo elettronico. oMantenere sempre il connettore nella posizione corretta durante il normale funzionamento. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |

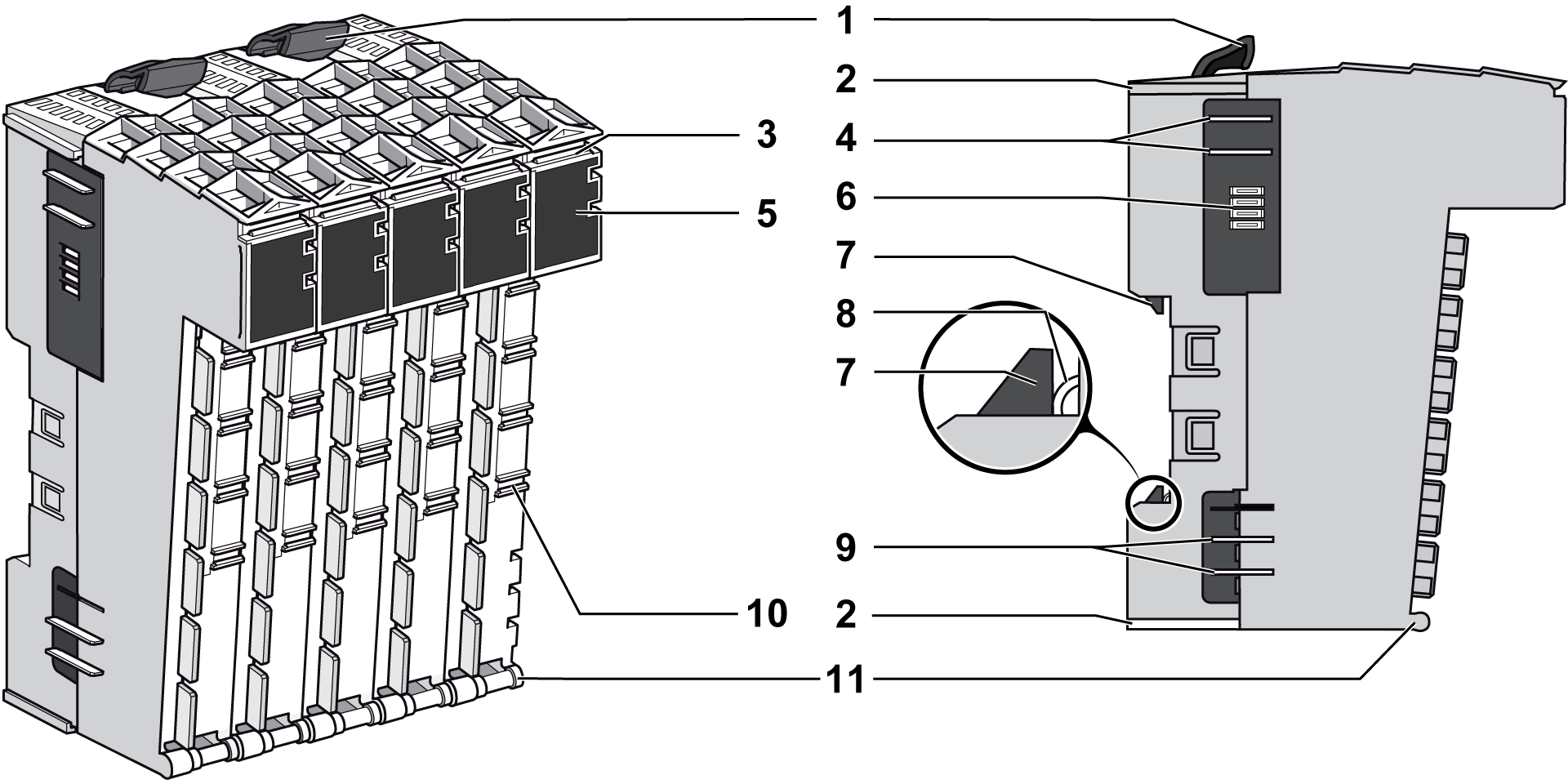

La figura seguente mostra la descrizione fisica della base del bus e dei moduli elettronici del modulo di I/O Compact:
1 Levette di blocco
2 Guide di interblocco
3 Slot per etichettatura
4 Contatti di alimentazione del bus TM5
5 Display (LED)
6 Contatti dati del bus TM5
7 Meccanismo di blocco della guida DIN
8 Contatto della guida DIN
9 Contatti di alimentazione I/O 24 Vcc
10 Slot per la codifica del modulo elettronico con la morsettiera associata
11 Asse di rotazione per morsettiera
NOTA: Le morsettiere associate al modulo di I/O Compact sono morsettiere bianche a 12 pin.
Caratteristiche dei moduli di ingresso e di uscita
La tabella seguente contiene una descrizione dei moduli di ingresso e uscita degli I/O Compact:
|
Tipo di I/O |
Breve descrizione |
|---|---|
|
Ingressi digitali |
24 Vcc / 3,75 mA / sink / 1, 2 o 3 fili |
|
Uscite digitali |
24 Vcc / 0,5 A / source / 2 o 3 fili |
|
Ingressi analogici |
Risoluzione 12 bit / da –10 a +10 Vcc / da 0 a 20 mA / da 4 a 20 mA |
|
Uscita analogica |
Risoluzione 12 bit / da –10 a +10 Vcc / da 0 a 10 Vcc/ da 0 a 20 mA |
|
Uscite relè |
2 A / 30 Vcc / 240 Vca |
