Uno slice è un modulo di espansione che ha una delle seguenti funzioni nel sistema TM5:
oI/O di espansione
oDistribuzione dell'alimentazione
oDistribuzione comune o
oBus di espansione

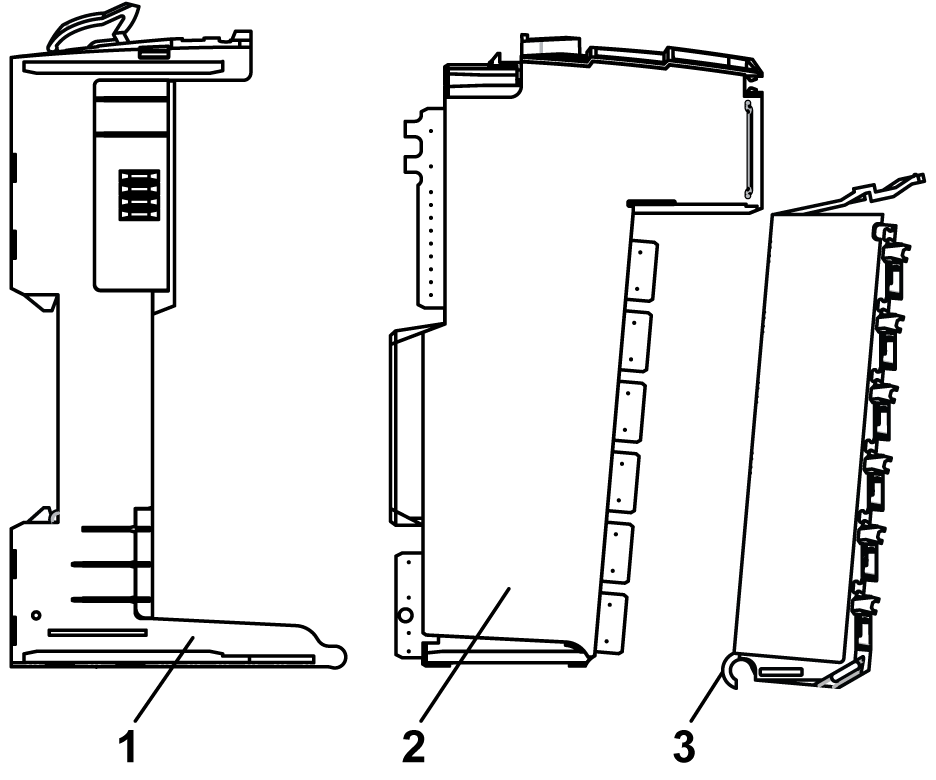

La figura seguente mostra i tre componenti di uno slice:
1 Base del bus
2 Modulo elettronico
3 Morsettiera
|
|
|
SHOCK ELETTRICO O SCARICA ELETTRICA DOVUTI A COMPONENTI INCOMPATIBILI |
|
oNon associare componenti di una sezione con colori diversi. oAccertarsi sempre della compatibilità dei componenti delle sezioni e dei moduli prima dell'installazione, verificando la tabella di associazione contenuta in questo manuale. oVerificare che le morsettiere corrette (colori corrispondenti e numero corretto di morsetti, come minimo) siano installate sui moduli elettronici corretti. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
La bus base e la morsettiera per il modulo elettronico devono essere ordinate separatamente. Per i codici prodotto, vedere le rispettive sezioni più avanti.
Una volta assemblati, i tre componenti formano un'unità integrale che resiste alle vibrazioni e alle scariche elettrostatiche.
|
AVVISO |
|
SCARICHE ELETTROSTATICHE |
|
oNon toccare mai i contatti del modulo elettronico. oMantenere sempre il connettore nella posizione corretta durante il normale funzionamento. |
|
Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature. |
La tabella di compatibilità riporta le associazioni possibili tra i componenti di uno slice.
Descrizione della base del bus
Le figure seguenti mostrano i diversi componenti della base del bus
1 Levetta di blocco
2 Meccanismo di blocco della guida DIN
3 Contatto della guida DIN
4 Guide per l'assemblaggio del modulo elettronico
5 Asse di rotazione per morsettiera
6 Contatti di alimentazione del bus TM5
7 Contatti dati del bus TM5
8 Contatti del segmento di alimentazione di I/O 24 Vcc
9 Guide di interblocco
10 Selettori a rotazione per l'impostazione dell'indirizzo (opzionale, a seconda del codice prodotto)
Questa tabella elenca i diversi tipi di basi del bus:
|
Codice prodotto |
Descrizione della base bus |
Colore |
|---|---|---|
|
TM5ACBM11 |
Base del bus 24 Vcc Segmento di alimentazione di I/O 24 Vdc pass-through |
Bianco |
|
TM5ACBM15 |
Base del bus 24 Vcc Segmento di alimentazione di I/O 24 Vdc pass-through con impostazioni indirizzo |
Bianco |
|
TM5ACBM01R |
Base del bus 24 Vcc per moduli PDM e ricevitori Segmento di alimentazione di I/O 24 Vcc lasciato isolato |
Grigio |
|
TM5ACBM05R |
Base del bus 24 Vcc per moduli PDM e ricevitori Alimentazione I/O 24 Vcc con lasciato isolato e impostazione indirizzo |
Grigio |
|
TM5ACBM12 |
Base del bus per moduli CA Segmento di alimentazione di I/O 24 Vcc pass-through |
Nero |
Descrizione del modulo elettronico

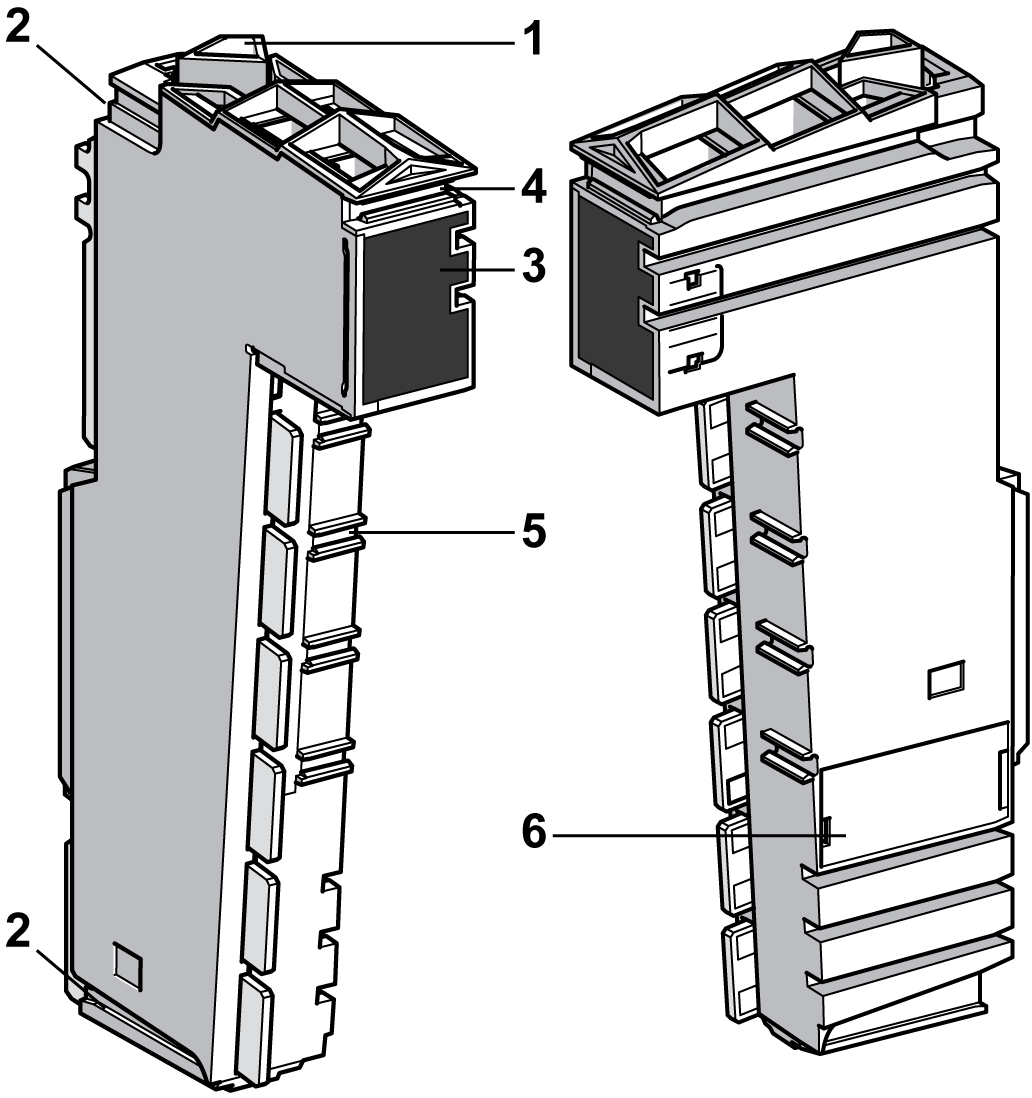

La figura seguente mostra i diversi componenti del modulo elettronico
1 Levetta di blocco
2 Guide per l'assemblaggio
3 Display (LED)
4 Slot per etichettatura
5 Slot per la codifica del modulo elettronico e morsettiera associata
6 Fusibile interno sostituibile (a seconda del codice prodotto)
Questa tabella presenta i vari tipi di moduli elettronici:
|
Codice prodotto |
Descrizione del modulo elettronico |
Colore |
Vedere |
|---|---|---|---|
|
TM5SD•• |
Moduli digitali |
Bianco o nero |
|
|
TM5SA•• |
Moduli analogici |
Bianco |
|
|
TM5SPS1• |
Moduli di distribuzione alimentazione (PDM) |
Grigio |
|
|
TM5SPS2• |
|||
|
TM5SPS3 |
Modulo di distribuzione dell'alimentazione interfaccia (IPDM) |
Grigio |
Modulo di distribuzione dell'alimentazione dell'interfaccia TM5 IPDM |
|
TM5SE•• |
Moduli Expert |
Bianco |
Moduli Expert HSC (High Speed Counter) Modicon TM5 - Guida hardware |
|
TM5SBET•• |
Moduli trasmettitore |
Bianco |
Moduli trasmettitore e ricevitore Modicon TM5 - Guida hardware |
|
TM5SBER•• |
Modulo ricevitore |
Grigio |
|
|
TM5SPD•• |
Moduli di distribuzione comune (CDM) |
Bianco |
|
|
TM5SD000 |
Modulo dummy |
Bianco |
Le caratteristiche principali della morsettiera sono le seguenti:
oCablaggio senza utensili con la tecnologia di connessione push-in a molla
oRilascio cavo a pressione
oPossibilità di etichettare ogni morsetto
oPossibilità anche di etichettatura in testo normale
oAccesso di test per sonde standard
oPossibilità di codifica personalizzata

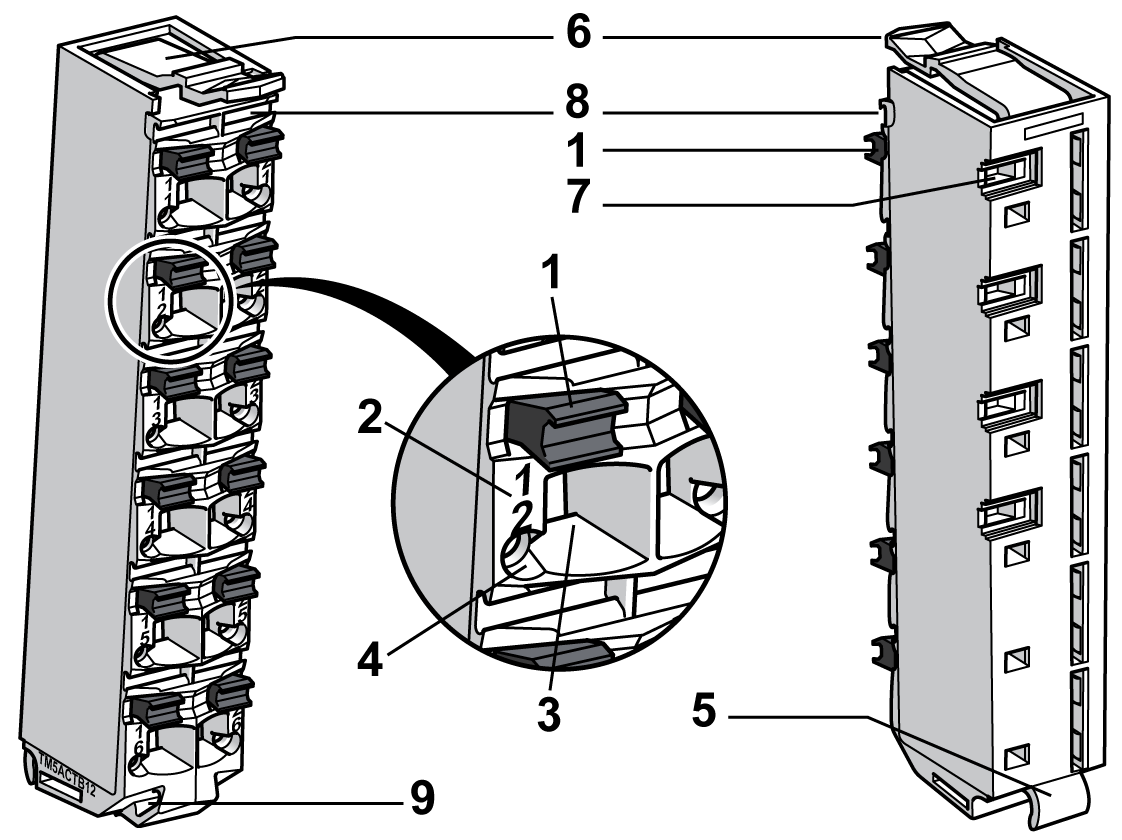

La figura seguente mostra i diversi componenti della morsettiera
1 Pulsante di rilascio dei fili
2 Assegnazione dei pin
3 Connettore a molla
4 Punto di accesso di test
5 Cerniera per l'asse sulla base del bus
6 Blocco per il modulo elettronico
7 Slot posteriore per la codifica
8 Slot anteriore per la codifica
9 Slot per fermacavi
Questa tabella elenca i diversi tipi di morsettiere:
|
Codice prodotto |
Descrizione della morsettiera |
Colore |
|---|---|---|
|
TM5ACTB06 |
Morsettiera 24 Vdc, 6 pin |
Bianco |
|
TM5ACTB12 |
Morsettiera 24 Vdc, 12 pin |
Bianco |
|
TM5ACTB12PS |
Morsettiera 24 Vdc, 12 pin per PDM, IPDM e modulo elettronico di ricezione |
Grigio |
|
TM5ACTB16 |
Morsettiera 24 Vdc, 16 pin |
Bianco |
|
TM5ACTB32 |
Morsettiera 240 Vca, a 12 contatti |
Nero |
