Collegamento del modulo TM2AMI2HT
Vedere Requisiti di cablaggio.
Per eseguire il collegamento della terra funzionale utilizzare la calza di massa fornita con il modulo.

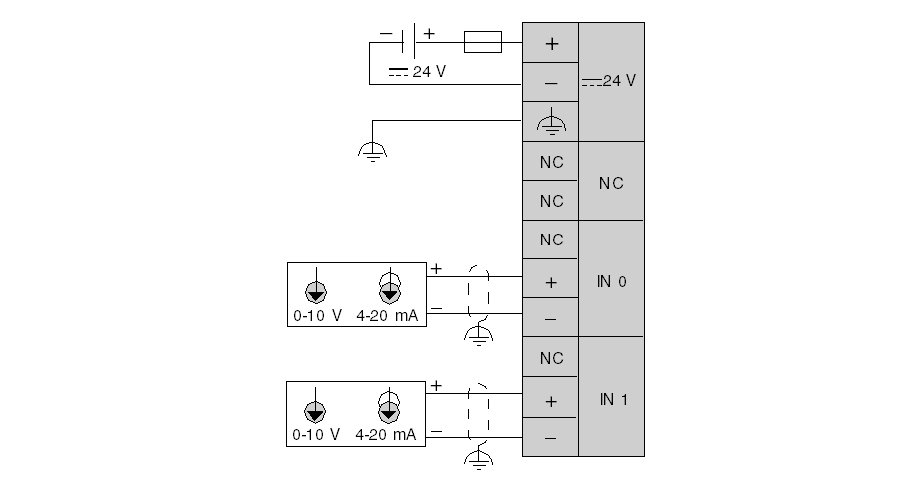

Collegare un fusibile appropriato per la tensione applicata e l'assorbimento di corrente, nella posizione mostrata nello schema.
NOTA: i poli (-) degli ingressi IN0 e IN1 sono collegati internamente.
Per tutti i collegamenti di comunicazione e i collegamenti di ingressi e uscite analogici e ad alta velocità, usare cavi schermati e dotati di messa a terra di protezione adeguata. Se per questo tipo di collegamenti non vengono utilizzati cavi schermati, le interferenze elettromagnetiche possono compromettere i segnali. Il degrado dei segnali può provocare il funzionamento anomalo del controller o dei moduli ad esso collegati.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
oUsare cavi schermati per tutti gli I/O veloci, gli I/O analogici e i segnali di comunicazione. oEseguire la messa a terra della schermatura degli I/O analogici, degli I/O veloci e dei segnali di comunicazione in un unico punto1. oInstradare i cavi di comunicazione e di I/O separatamente dai cavi di alimentazione. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
1La messa a terra in più punti è permessa se i collegamenti vengono eseguiti su una piastra di messa a terra equipotenziale dimensionata per evitare danni alla schermatura dei cavi in caso di correnti di cortocircuito del sistema di alimentazione.
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |
