Schema di cablaggio del TM3DI16 / TM3DI16G
Questi moduli di espansione dispongono di morsettiera rimovibile a vite o a molla per il collegamento degli ingressi e dell'alimentazione.
Vedere Miglior prassi per il cablaggio.

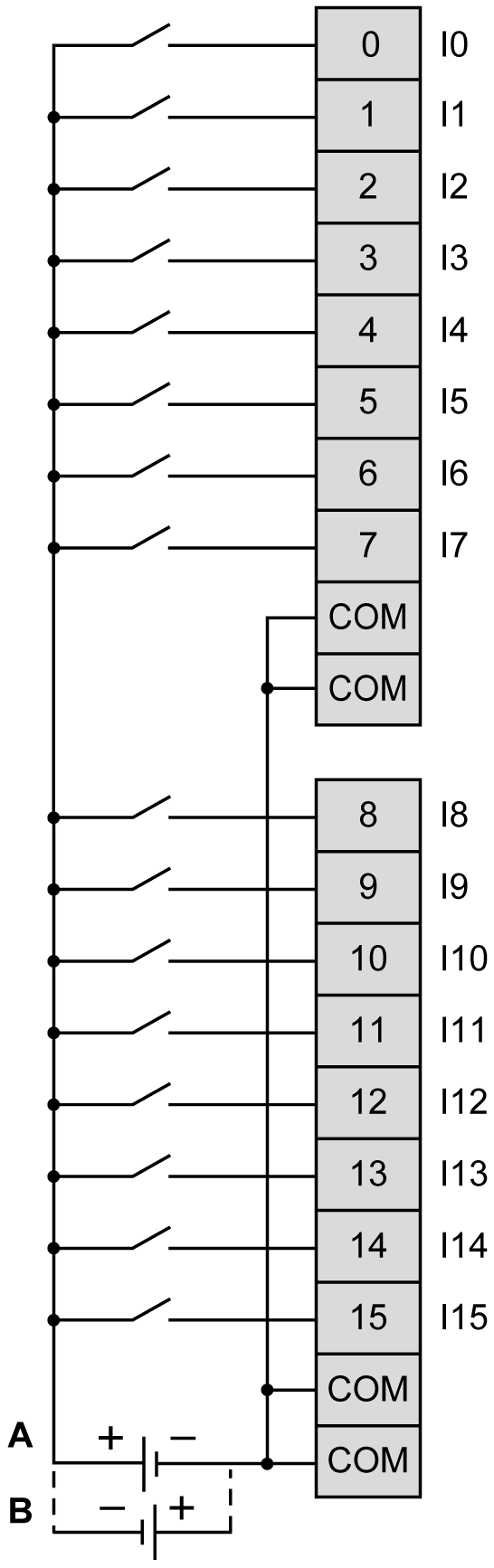

La seguente figura illustra le connessioni tra gli ingressi, gli attuatori e le linee comuni:
I 4 morsetti COM sono collegati internamente.
A Cablaggio sink (logica positiva)
B Cablaggio source (logica negativa)
Per maggiori informazioni sull'alimentazione 24 Vdc, vedere la sezione Caratteristiche dell'alimentazione DC.
