TM3DI32K - Schema di cablaggio
Il modulo di espansione dispone di connettore HE10 (MIL 20) integrato per il collegamento degli ingressi e dell'alimentazione.
Vedere Miglior prassi per il cablaggio.
Schema di cablaggio con cavi non cablati

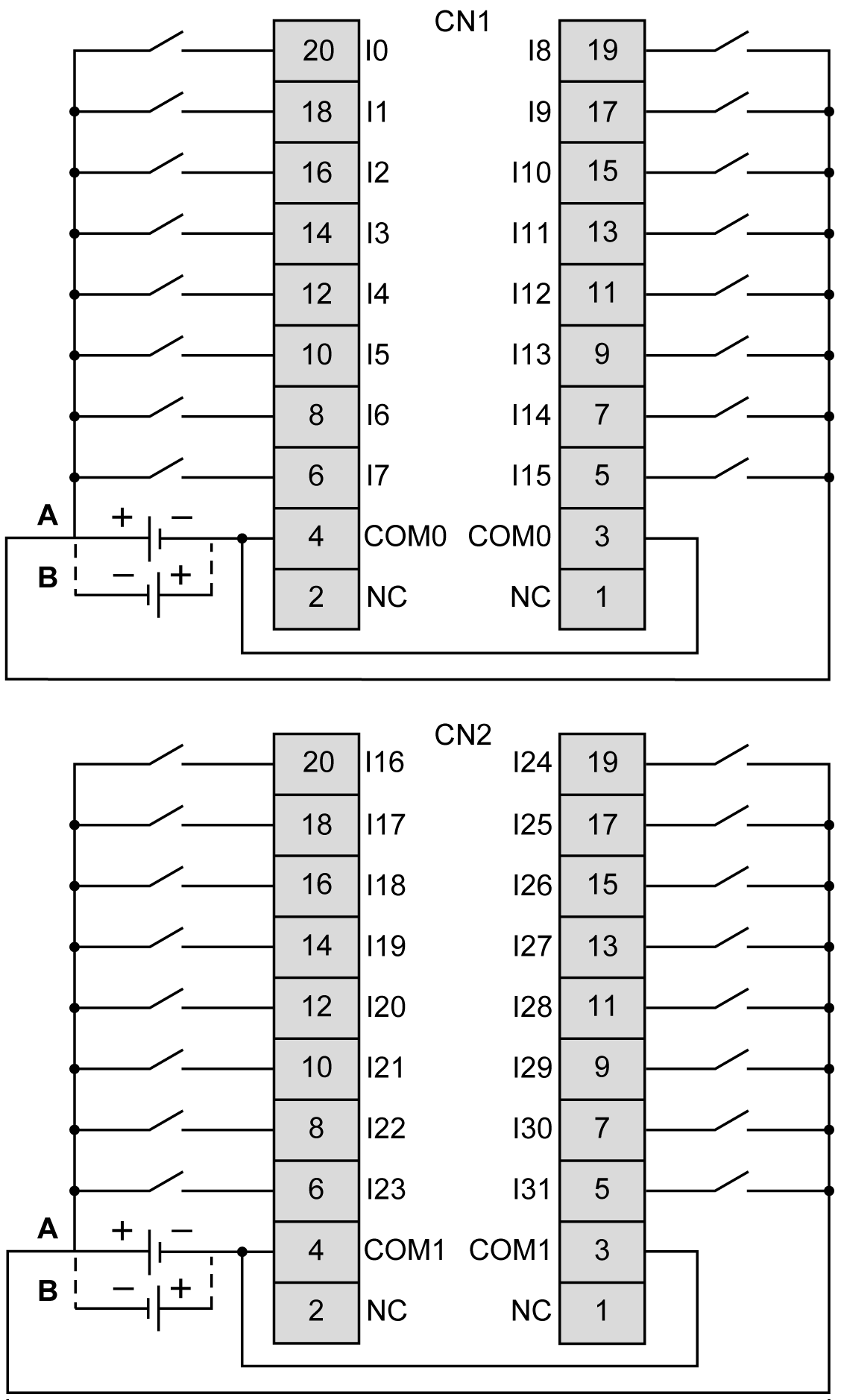

La seguente figura illustra le connessioni tra gli ingressi, gli attuatori e le linee comuni:
I morsetti COM0 e COM1 non sono collegati internamente.
A Cablaggio sink (logica positiva)
B Cablaggio source (logica negativa)
Per maggiori informazioni sull'alimentazione 24 Vdc, vedere la sezione Caratteristiche dell'alimentazione DC.
Per maggiori informazioni sul colore dei cavi per i TWDFCW30K/TWDFCW50K, vedere la sezione Descrizione dei cavi TWDFCW••K.
