Caratteristiche del TM3DQ8R / TM3DQ8RG
Questa sezione descrive le limitazioni elettriche e le caratteristiche d'uscita dei moduli di espansione TM3DQ8R / TM3DQ8RG.
Vedere anche Caratteristiche ambientali.
|
|
|
RISCHIO DI INCENDIO |
|
oUtilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. |
|
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni. |
|
|
|
FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA |
|
Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. |
|
Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature. |

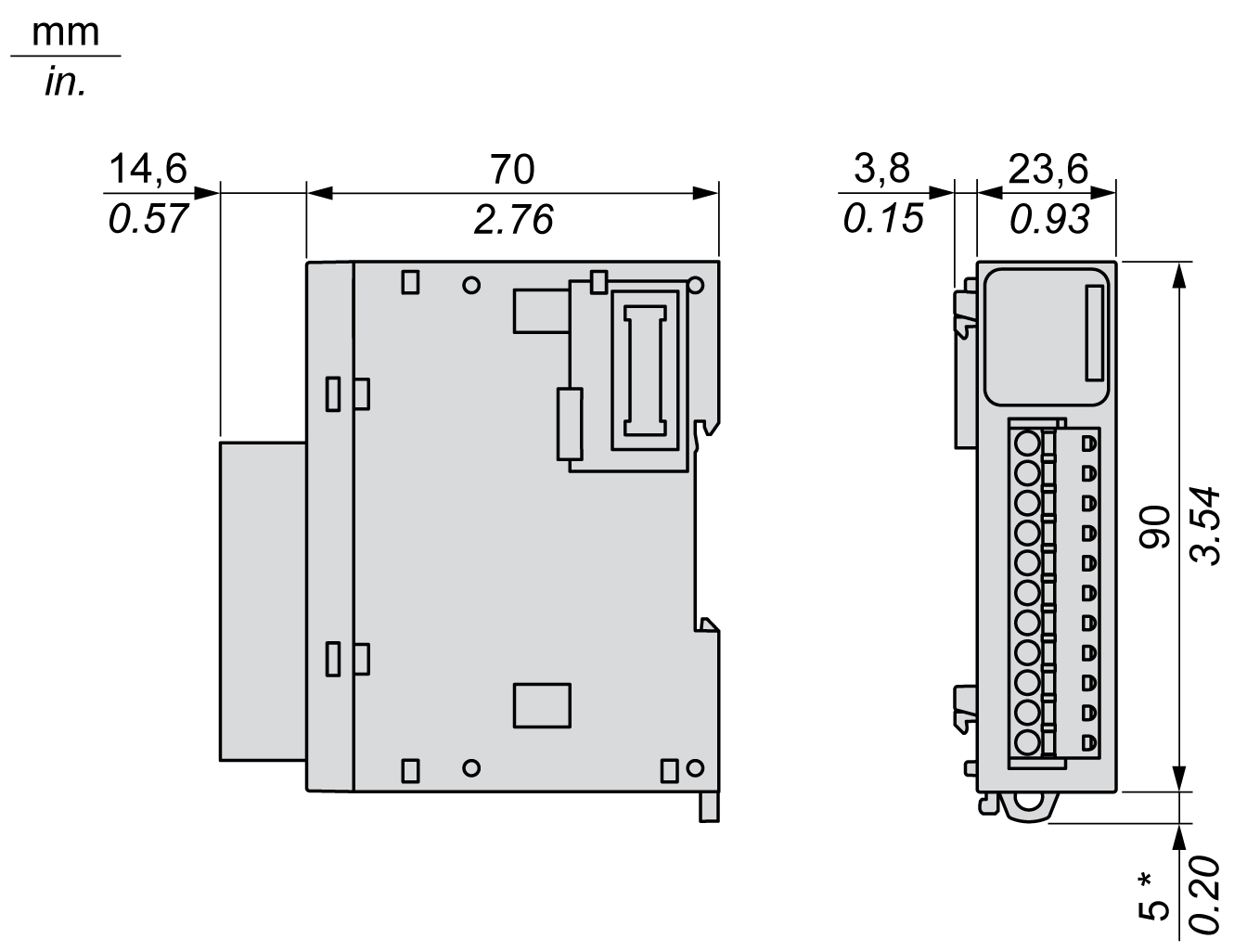

Le seguenti figure mostrano le dimensioni esterne dei moduli di espansione TM3DQ8R / TM3DQ8RG:
NOTA: * 8,5 mm (0.33 in) con la graffa estratta.
Nella tabella seguente sono descritte le caratteristiche principali dei moduli TM3DQ8R / TM3DQ8RG:
|
Caratteristiche |
Valore |
|
|---|---|---|
|
Numero di canali di uscita |
8 |
|
|
Numero di gruppi di canali |
2 linee comuni, una per ogni gruppo di 4 canali |
|
|
Tipo d'uscita |
Relè |
|
|
Tipo contatto |
NO (normalmente aperto) |
|
|
Tensione di uscita nominale |
24 Vdc, 240 Vac |
|
|
Tensione max. |
30 Vdc, 264 Vac |
|
|
Carico di commutazione minimo |
5 Vdc a 10 mA |
|
|
Corrente di uscita nominale |
2 A |
|
|
Corrente di uscita massima |
2 A per uscita |
|
|
7 A per comune |
||
|
Frequenza di uscita max. con carico max. |
20 operazioni al minuto |
|
|
Tempo di accensione |
Max. 10 ms |
|
|
Declassamento |
−10 - 55 °C (14 - 131 °F) |
Senza declassamento |
|
Tempo di spegnimento |
Max. 10 ms |
|
|
Resistenza di contatto |
30 mΩ max |
|
|
Durata vita meccanica |
20 milioni di operazioni |
|
|
Durata elettrica |
Sotto carico resistivo |
Vedere Limiti di alimentazione |
|
Sotto carico induttivo |
||
|
Protezione da cortocircuito |
No |
|
|
Isolamento |
Tra uscita e logica interna |
500 Vac |
|
Tra gruppi di canali |
1500 Vac |
|
|
Tipo di collegamento |
TM3DQ8R |
Morsettiera a vite rimovibile |
|
TM3DQ8RG |
Morsettiera a molla rimovibile |
|
|
Durata di vita del connettore per numero di inserimenti/rimozioni |
Oltre 100 volte |
|
|
Assorbimento di corrente su bus interno 5 Vdc |
25 mA (tutti le uscite attive) 5 mA (tutti le uscite disattivate) |
|
|
Assorbimento di corrente su bus interno 24 Vdc |
40 mA (tutti le uscite attive) 0 mA (tutti le uscite disattivate) |
|
|
NOTA: Per ulteriori informazioni sulla protezione delle uscite, vedere la sezione Protezione delle uscite contro i danni da sovraccarichi induttivi. |
||
