Questa sezione descrive le caratteristiche fisiche dei moduli TM3. I moduli, a seconda del codice prodotto, supportano uno dei seguenti due tipi di connettore:
oMorsettiera a vite o a molla rimovibile
oConnettore HE10 (MIL 20)
TM3 con morsettiera a vite o a molla rimovibile

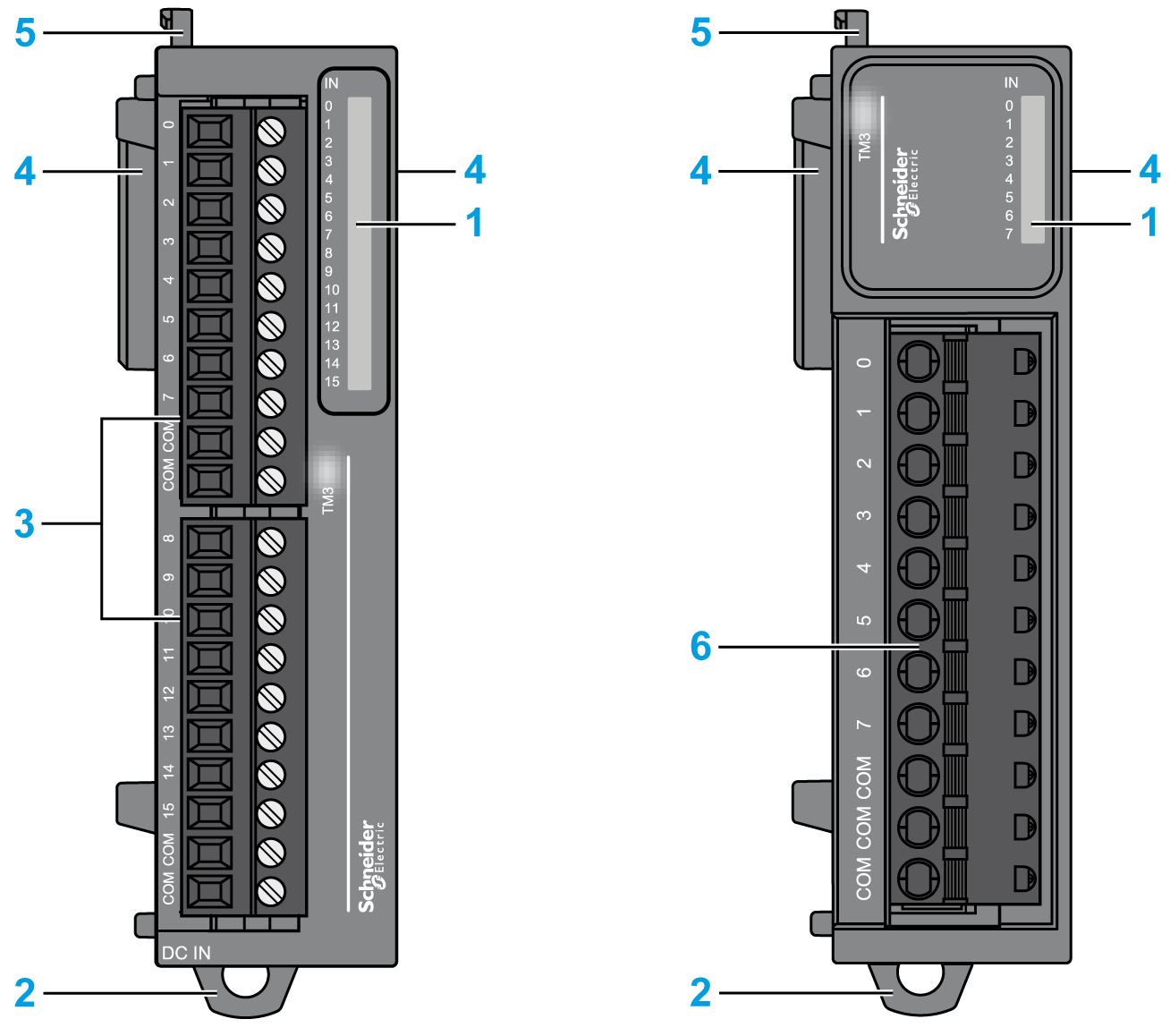

La seguente figura mostra gli elementi principali di un modulo di espansione TM3 con morsettiera rimovibile a vite e a molla:
Questa tabella descrive gli elementi principali dei moduli di espansione TM3 illustrati sopra:
|
Etichetta |
Elementi |
|
|---|---|---|
|
1 |
LED per la visualizzazione dello stato del canale di I/O. |
|
|
2 |
Graffa di aggancio per guida DIN da 35 mm (1.38 in.) Guida profilata della sezione top hat (guida DIN). |
|
|
3 |
Morsettiera rimovibile |
|
|
4 |
Connettore di espansione per il bus di I/O TM3 (uno da ogni lato). |
|
|
5 |
Dispositivo di bloccaggio per il collegamento al modulo precedente. |
|
|
6 |
Morsettiera rimovibile |
|
TM3 con connettore HE10 (MIL 20)

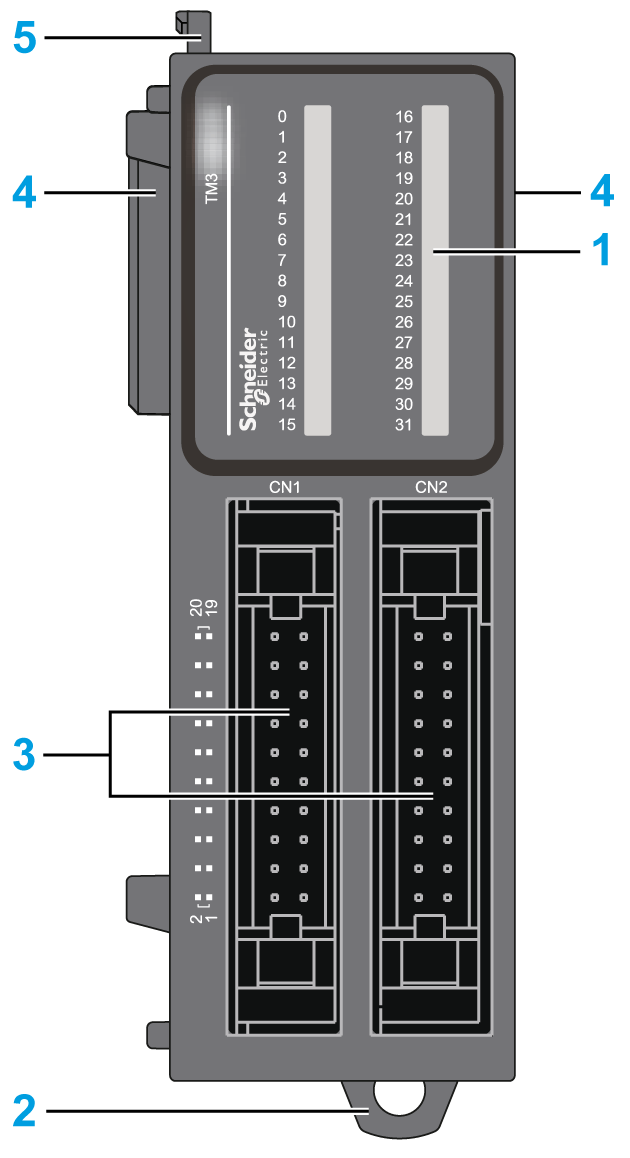

La seguente figura mostra gli elementi principali di un modulo di espansione TM3 con connettore HE10 (MIL 20):
Questa tabella descrive gli elementi principali del modulo di espansione TM3 mostrato sopra:
|
Etichetta |
Elementi |
|
|---|---|---|
|
1 |
LED per la visualizzazione dello stato del canale di I/O. |
|
|
2 |
Graffa di aggancio per guida DIN da 35 mm (1.38 in.) Guida profilata della sezione top hat (guida DIN). |
|
|
3 |
Socket connettore HE10 (MIL 20). |
Elenco dei cavi |
|
4 |
Connettore di espansione del bus di I/O TM3 (uno da ogni lato). |
|
|
5 |
Dispositivo di bloccaggio per il collegamento al modulo precedente. |
|
