控制器的 Web 服务器具有一个诊断选项卡。
在该选项卡中，您可以访问工业以太网诊断页面：
o以太网 诊断页面
oEtherNet/IP诊断页面

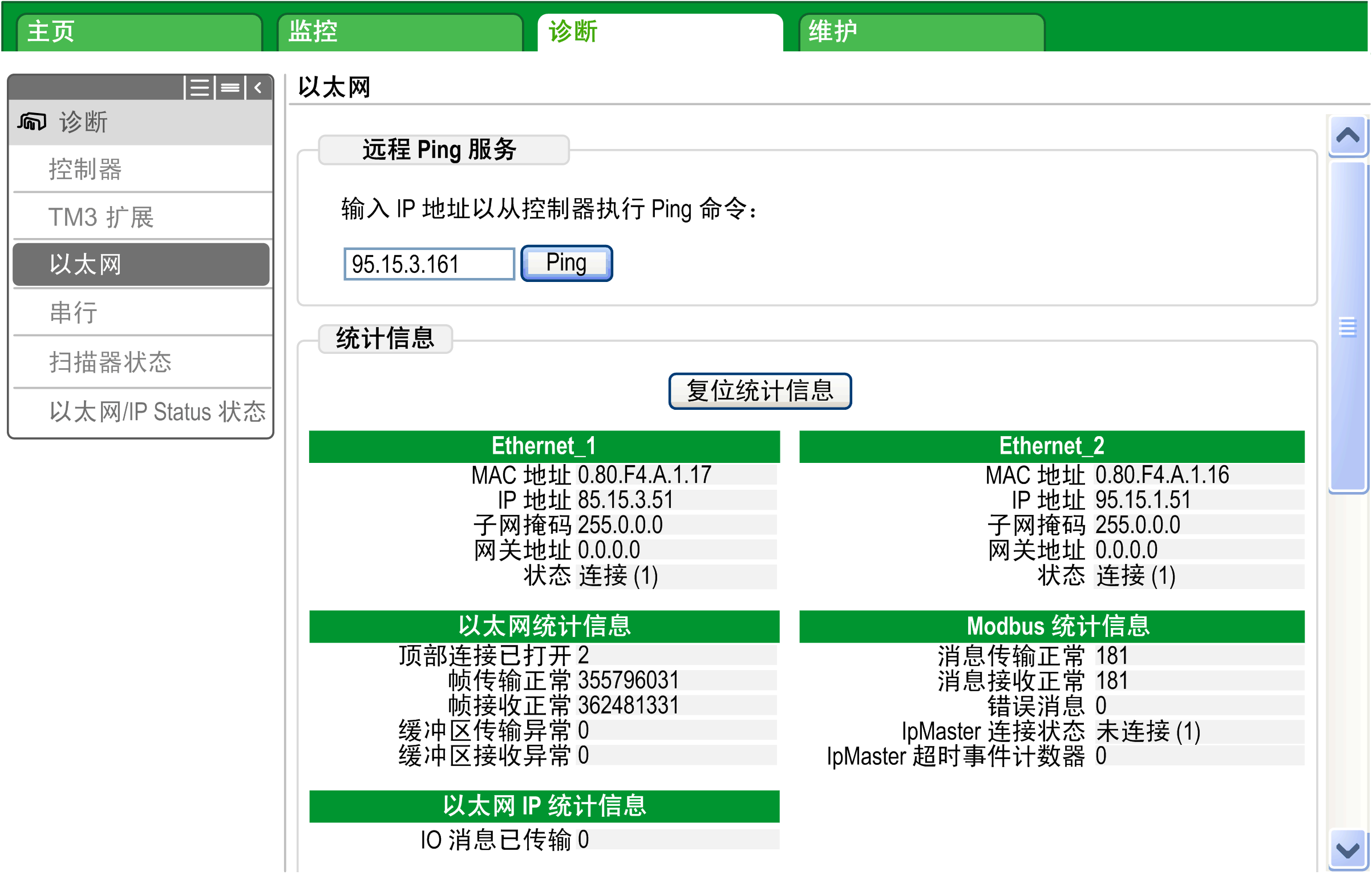

单击以太网可显示控制器的以太网信息并允许您使用特定的 IP 地址测试通讯：
下表介绍了以太网页面上的 Ping 测试结果：
|
图标 |
含义 |
|---|---|
|
通讯测试已成功。 |
|
控制器无法与所定义的 IP 地址进行通讯。 |

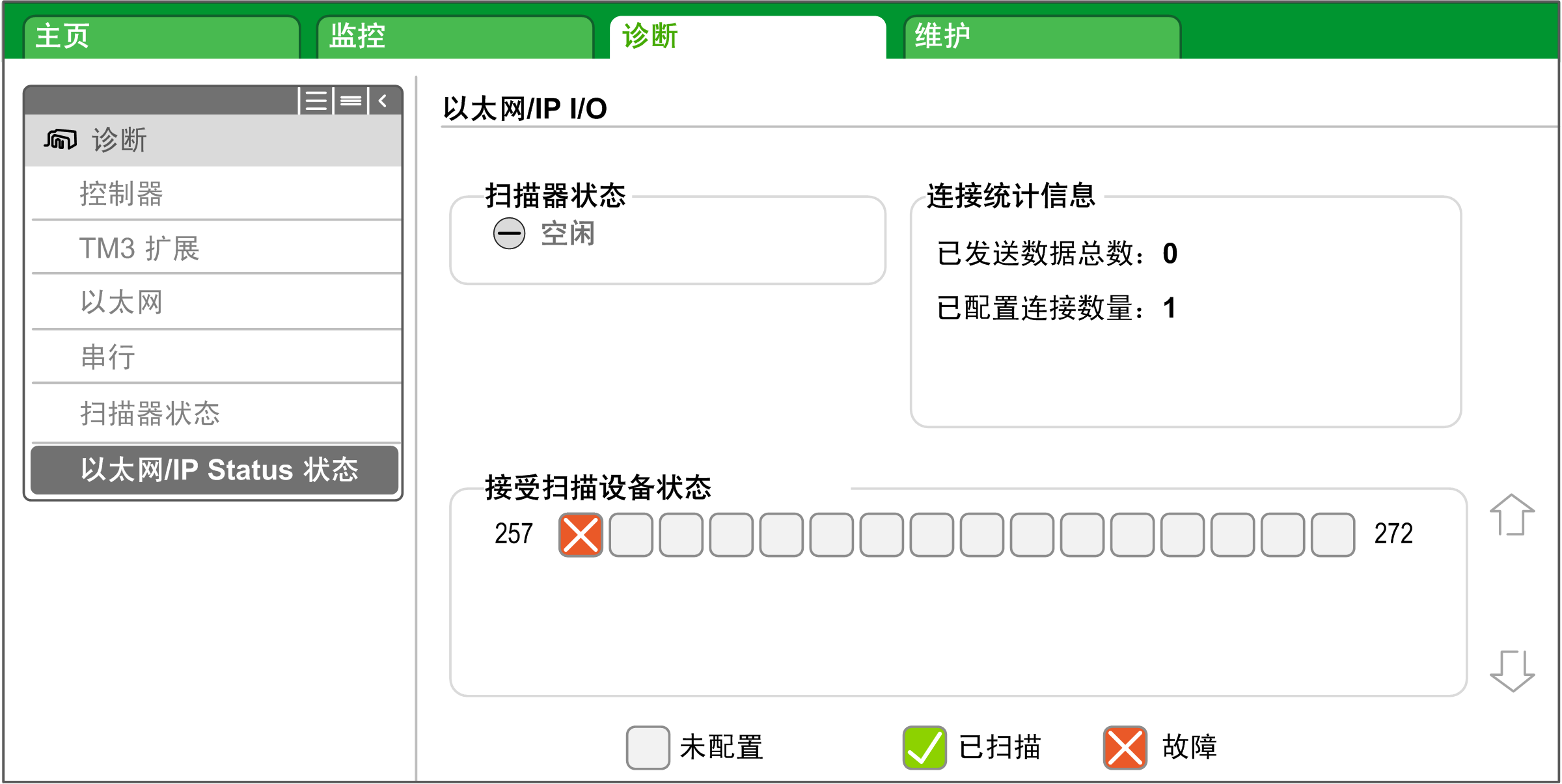

单击EtherNet/IP 状态可显示 EtherNet/IP Scanner 状态（空闲、已停止、操作中）以及最多 16 个 EtherNet/IP 目标设备的运行状况位：
257 至 272 与连接 ID 相对应。
下表介绍了EtherNet/IP 状态页面上列出的各个通道的状态：
|
图标 |
含义 |
扫描器状态 |
|
|---|---|---|---|
|
|
1 |
通讯正在准时进行。 |
已停止或操作中。 |
|
|
0 |
检测到错误，通讯已关闭。 |
已停止或操作中。 |
|
|
– |
此 ID 与配置的连接不对应。 |
已停止或操作中。 |
注意： 单击任何图标可打开网络设备 Web 服务器（如有）。若要访问该 Web 服务器，计算机必须有能力与设备进行通讯。有关详细信息，请参阅 PC 路由。
如果 EtherNet/IP Scanner 状态为“空闲”，则不会显示任何图标；显示内容为未报告任何已扫描的设备。
