原理

概述

控制器控制工业以太网运行模式的管理。这种管理采用稳定和循环的数据交换（扫描器服务）来执行。

扫描器服务适用于以下协议：

oEtherNet/IP

oModbus TCP

扫描器原理

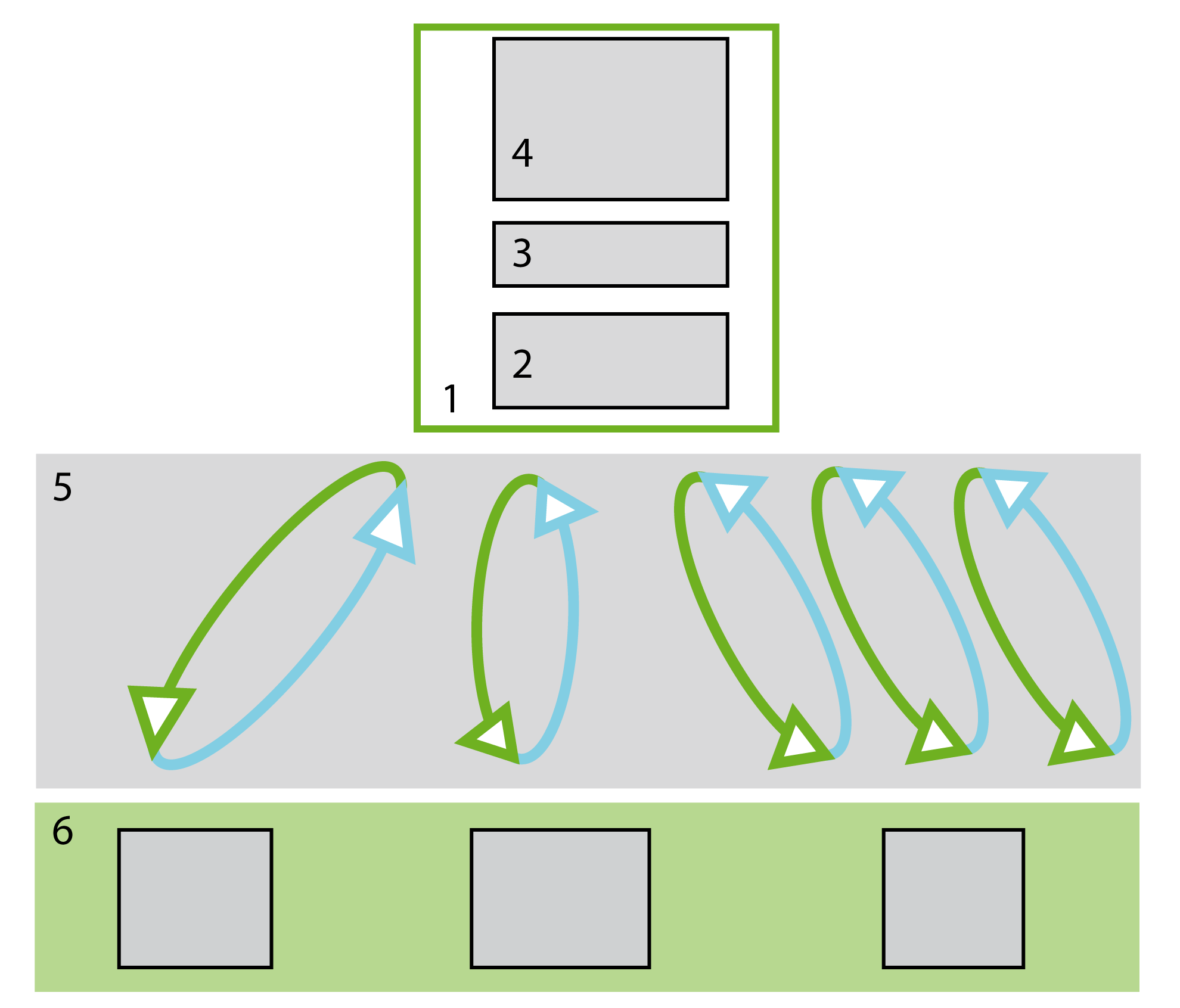

工业以太网扫描器原理





1 Controller

2 I/O 映像

3 应用程序接口

4 应用

5 Modbus 通道或 EtherNet/IP 连接中的数据交换

6 从站设备

数据交换

（对于每一种受支持的协议）控制器管理以下各项：

o循环数据交换

o非循环数据交换

当数据必须以恒定速度进行交换时（例如以下状况），循环数据交换（例如：EtherNet/IP 中的隐式消息）将被采用：

o扫描各种 I/O 模块

o更新变速驱动器

o读取传感器输入数据

非循环数据交换（例如：EtherNet/IP 中的显式消息）通常用于获取来自目标设备的按需消息，例如：

o配置

o诊断

o数据收集
