1

在 设备树 中，双击 Modbus TCP 从站设备节点。

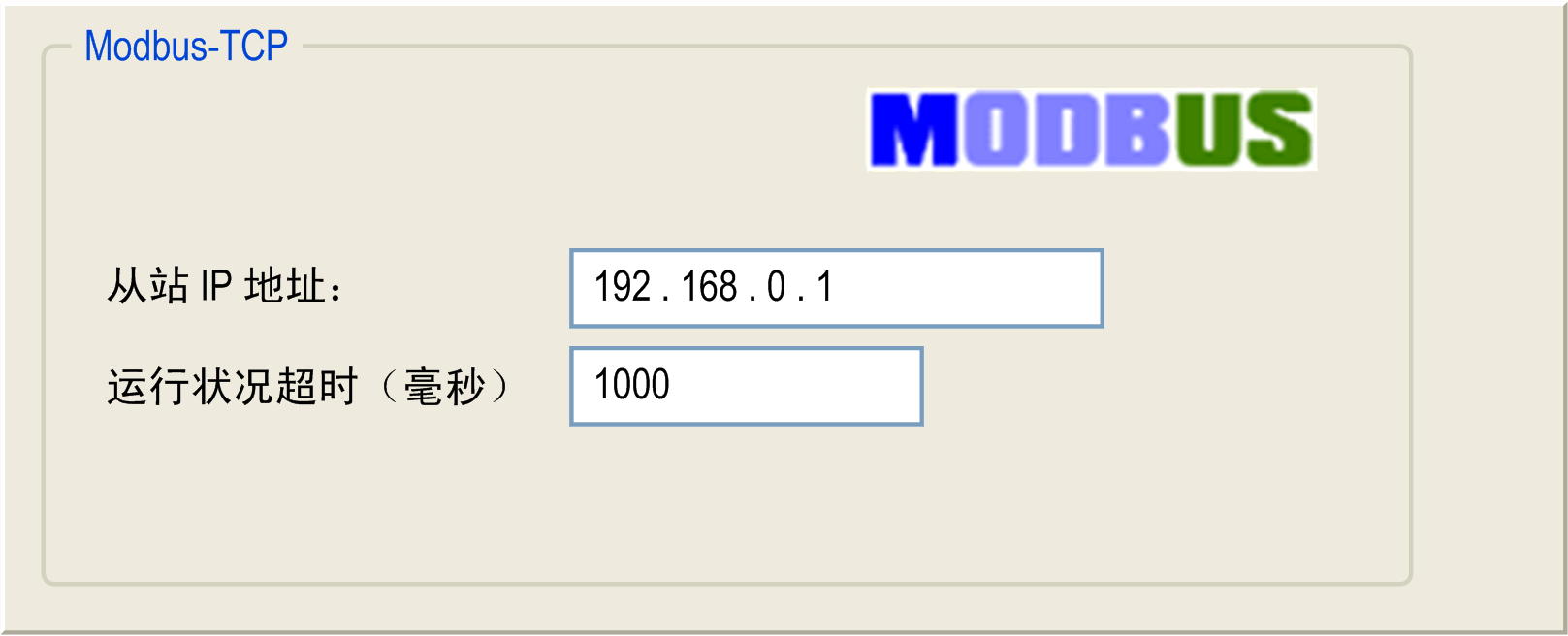

结果：将显示配置窗口：

2

输入从站 IP 地址值。

地址设置值与 协议管理器 中定义的值相同。

3

输入运行状况超时（毫秒）值（缺省值为 1000）。

该值表示 Modbus TCP IOScanner 的请求和来自从站的响应之间的延迟（毫秒）。当运行状况超时到期时，关联的运行状况位值变为 0。运行状况位值可以在 IOScanner I/O 映射选项卡中或通过 Web 服务器显示。运行状况超时适用于从站设备的通道。

4

对于包含高级设置的设备，可能需要一些其他设置：

o重复频率（毫秒）：以毫秒表示的时间值。这表示两次发送请求之间的延迟。该值必须小于运行状况超时（毫秒）。

o单元 ID：Modbus TCP 从站设备的单元 ID（缺省值为 255）。

请参阅《设备类型管理器用户指南》。
