1

在 设备树 中，双击 Modbus TCP 从站设备。

结果：其配置窗口随即显示。

2

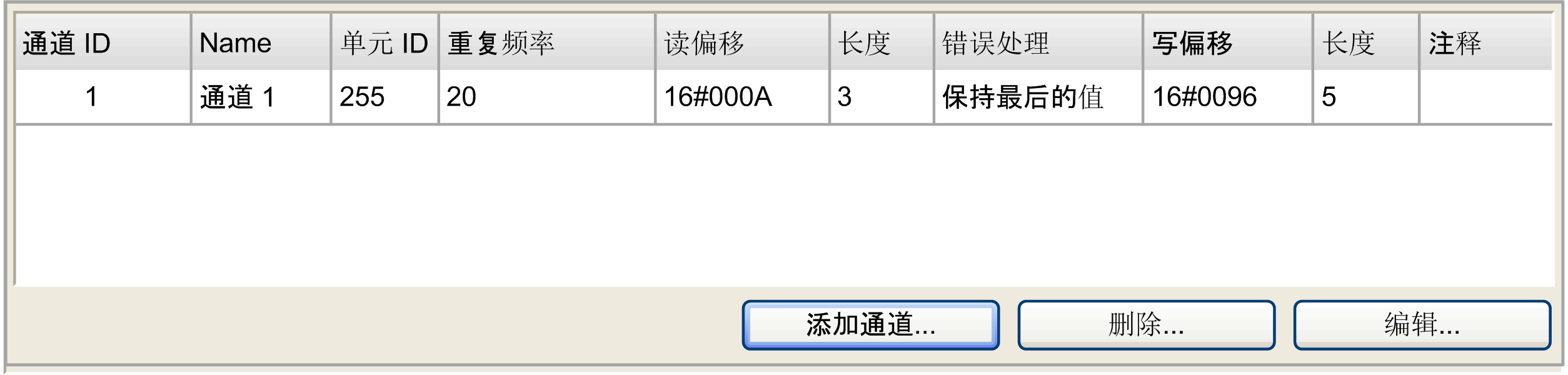

单击 Modbus TCP 通道配置选项卡：

3

要删除非预定义通道，请选择该通道，然后单击删除。

4

要更改通道的参数，请选择该通道，然后单击编辑。

注意： 对于支持预定义通道的设备，只能修改重复频率值。

5

要添加通道，单击添加通道。

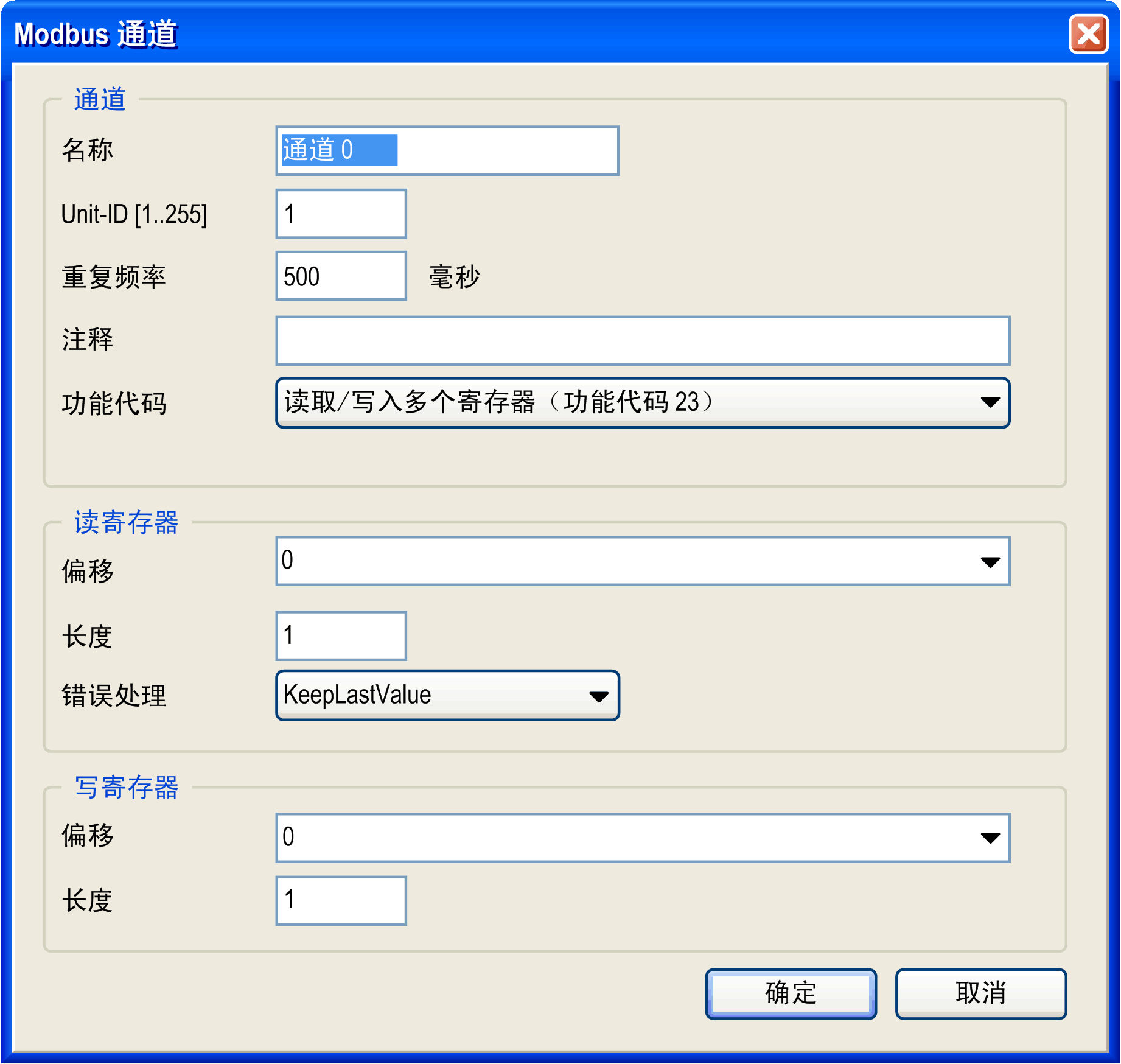

显示以下对话框：

6

在通道区域中，可以定义以下内容：

o名称：用于命名通道的可选字符串.

oUnit-ID [1..255]：Modbus TCP 从站的单元 ID⁽¹⁾（缺省值为 255）。

o重复频率：Modbus 请求的轮询间隔（缺省值为 20 毫秒）

o注释：可选字段，用于介绍通道.

o功能代码：Modbus 请求的类型：

o读取/写入多个寄存器（功能代码 23）（缺省值）。

o读取保持寄存器（功能代码 03）。

o写入多个寄存器（功能代码 16）。

在读取寄存器区域中，可以定义以下内容：

o偏移：要读取的起始寄存器编号，范围是 0 到 65535。

o长度：要读取的寄存器数量（取决于功能代码）。

o错误处理：定义在通信中断时采用的故障预置值：

o保留最后一个值（缺省）将保留最后一个有效值.

oSetToZero 将值复位为 0。

在写寄存器区域中，您可以定义以下内容：

o偏移：要写入的起始寄存器编号，范围是 0 到 65535。

o长度：要写入的寄存器数量（取决于功能代码）。

7

单击确定以验证通道的配置。

8

重复步骤 5 到 7 以创建用于定义与设备进行 Modbus 通讯的其他通道。对于每个 Modbus 请求，必须创建一个通道。

读取/写入多个寄存器（功能代码 23）

125

121

读取多个寄存器（功能代码 03）

125

-

写入多个寄存器（功能代码 16）

-

123
