应用示例 STO

停机类型 0 示例

在没有紧急停机安全继电器模块的情况下使用 0 类停机。

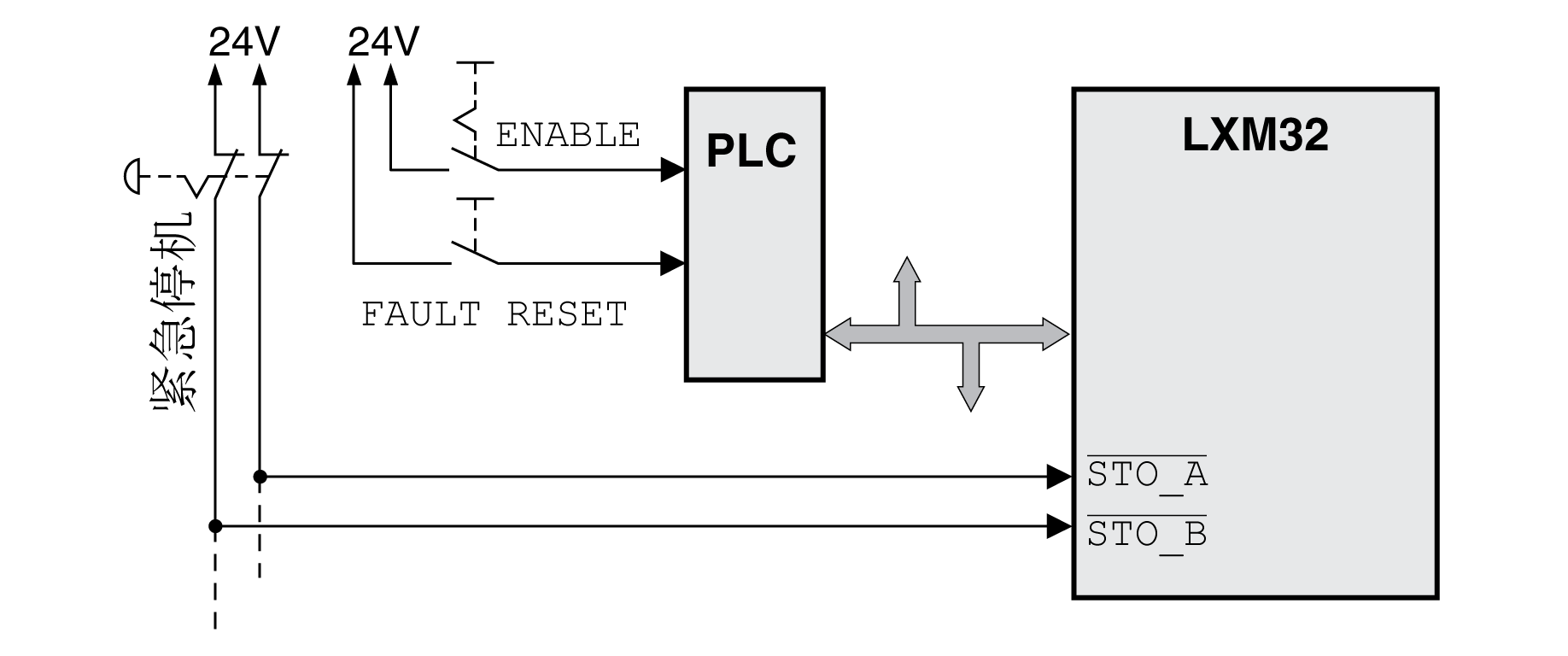

停机类型 0 示例






在本例中,急停的激活导致类别 0 的停机。

当两个信号输入端上同时(时间偏差小于 1 s)为 0 电平时,将触发 STO 安全功能。输出级被禁用并发出故障级别 3 的故障信息。然后电机就不会再产生转矩。

当在触发安全功能 STO 时电机没有停机,电机会受到这个时刻的物理力(重力,摩擦等等)的影响减速,直到大概停下。

Warning_Color.gif警告

意外动作

如果惯性滑行不符合具体应用的减速要求,则安装专用主刹车。

不遵循上述说明可能导致人员伤亡或设备损坏。

如果危险与风险分析中显示电机及其潜在负载的惯性滑行不理想,则还应使用外部刹车。参见抱闸和 STO 安全功能

停机类型 1 示例

结合紧急停机安全继电器模块使用 1 类停机。

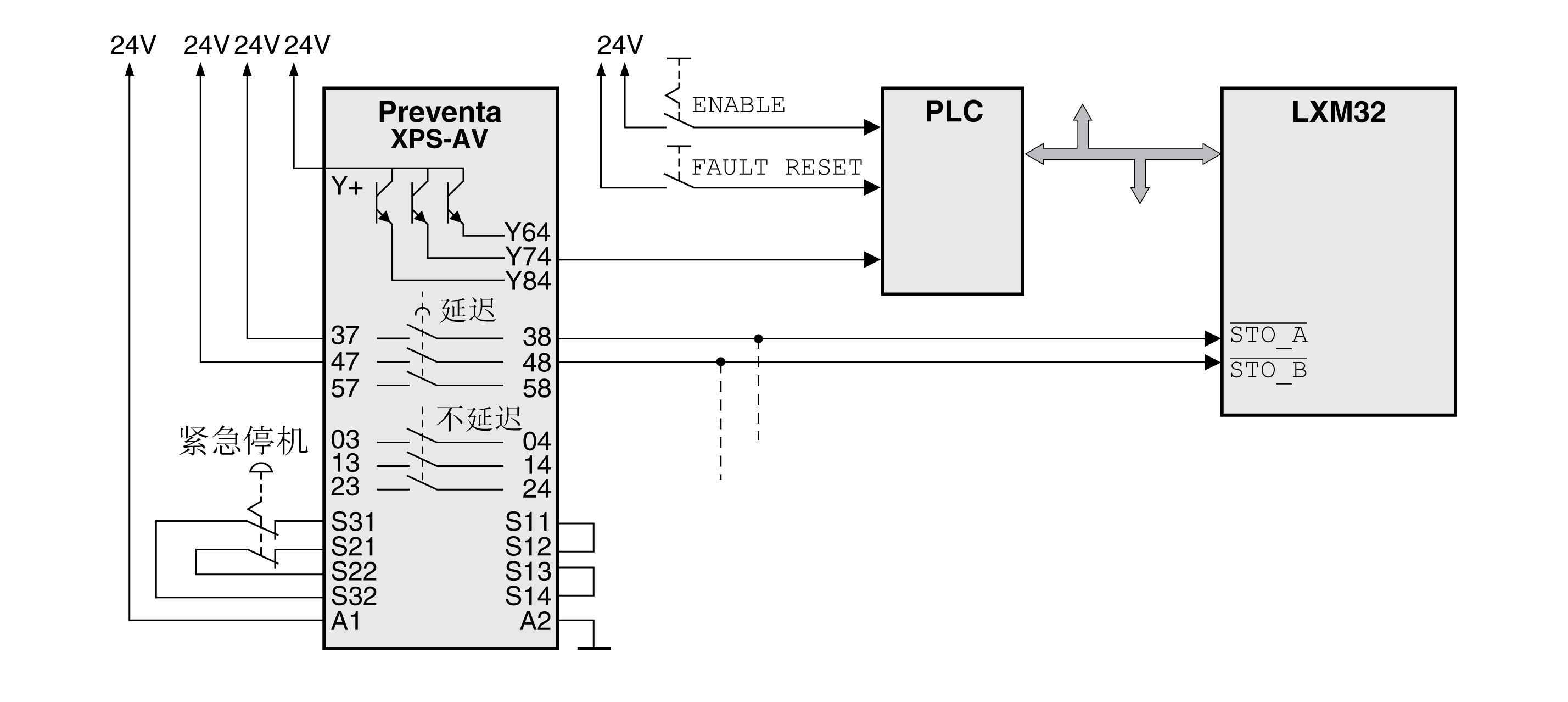

有外部 Preventa XPS-AV 紧急停机模块的停机类型 1 示例






在本例中,急停的激活导致类别 1 的停机。

紧急停机模块立刻(没有延迟)请求停止驱动放大器,例如通过“停止”功能。经过紧急停机模块上设置的时间延迟后,紧急停机模块将触发 STO 安全功能。

当两个信号输入端上同时(时间偏差小于 1 s)为 0 电平时,将触发 STO 安全功能。输出级被禁用并发出故障级别 3 的故障信息。然后电机就不会再产生转矩。

如果危险与风险分析中显示电机及其潜在负载的惯性滑行不理想,则还应使用外部刹车。参见抱闸和 STO 安全功能

Warning_Color.gif警告

意外动作

如果惯性滑行不符合具体应用的减速要求,则安装专用主刹车。

不遵循上述说明可能导致人员伤亡或设备损坏。
