安装步骤

安装 HMISCU Controller

为了在 Magelis SCU 上正常运行应用程序，必须连接显示模块和后插模块。

警告

爆炸危险

o切勿在电路通电时进行连接或断开连接。

o打开电源前请用湿布擦拭终端的前面板。

不遵循上述说明可能导致人员伤亡或设备损坏。

如果您启动后插模块但未连接显示模块，则逻辑控制器不会启动，且所有输出保持初始状态。在连接模块之前必须先关闭电源。

安装 HMISCU 的方式有 2 种。

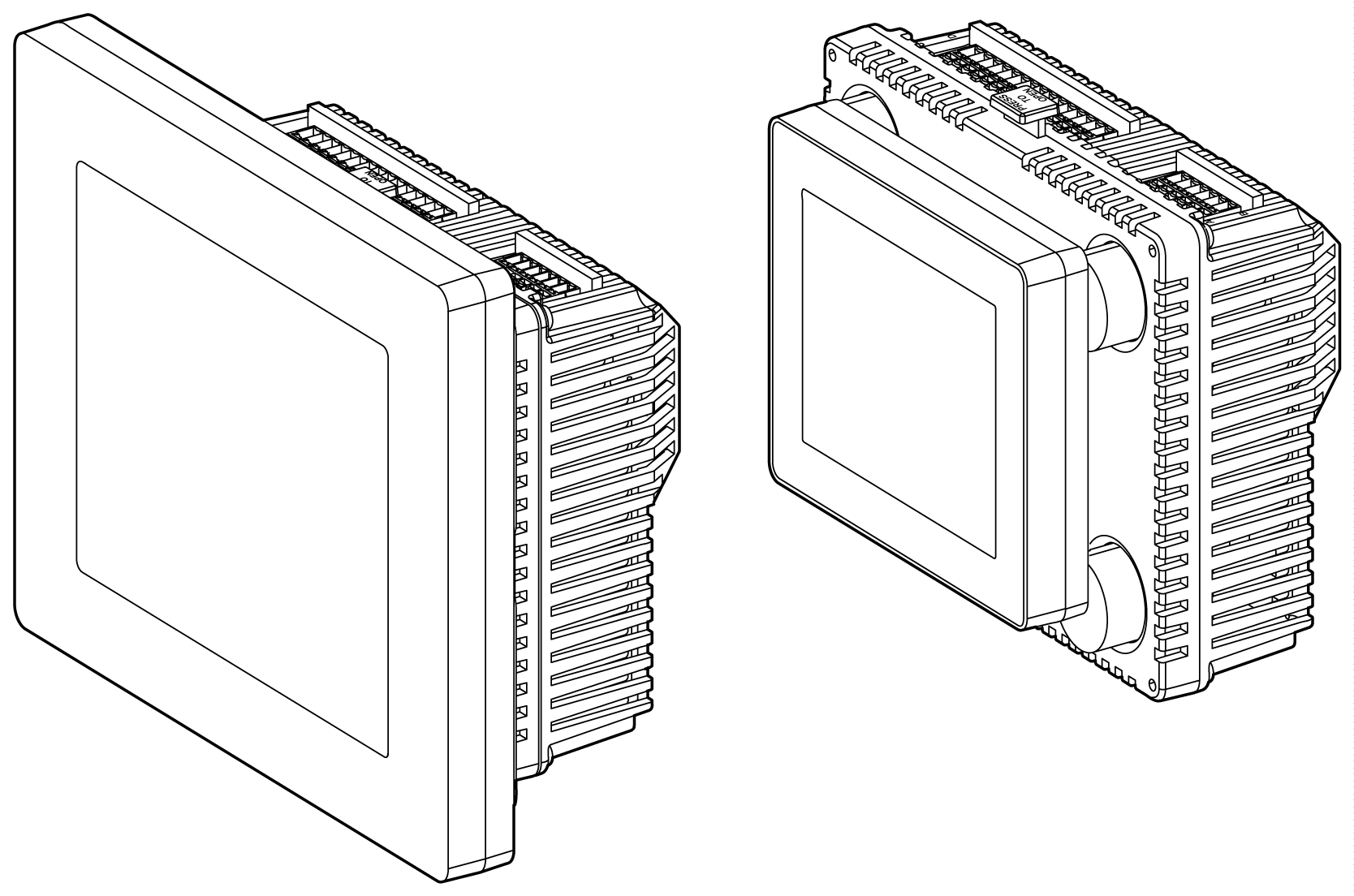

在面板上安装 HMISCU：

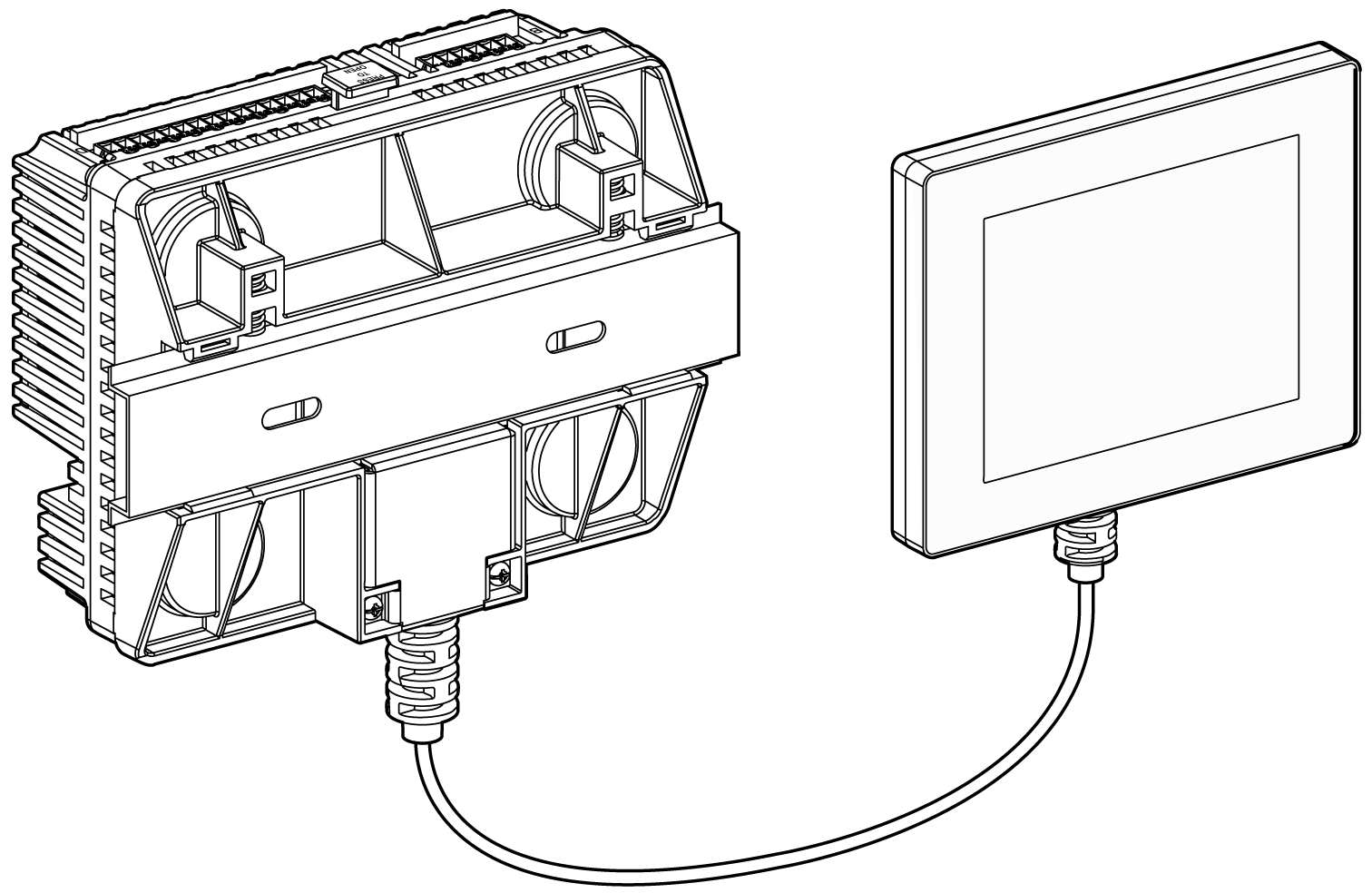

借助显示模块/后插模块分离电缆在 DIN 导轨上安装后插模块：

HMISCU 安装步骤

将设备安装在可提供清洁、干燥、牢固和可控制环境的机柜中（IP65 机柜或 UL508 4x 机柜，适合室内安装）。

安装 HMISCU 前确保：

o安装面板或机柜表面平整（平面公差：0.5 毫米（0.019 英寸）），条件良好且没有锯齿状边缘。可以在面板的开孔处加上金属加固条以增强稳固性。

o面板的设计应避免在后插模块上产生的振动共振超过准时系数 10，并避免产生永久振动共振。

要减少共振请使用面板适配器附件。

o环境工作温度和环境湿度都在各自的指定范围内。（在机柜或机箱中安装面板时，工作环境温度是指机柜或机箱的内部温度）。

o来自周围设备的热量不会导致设备温度超过指定的工作温度。

o在水平位置安装显示模块时，显示屏必须位于顶侧：

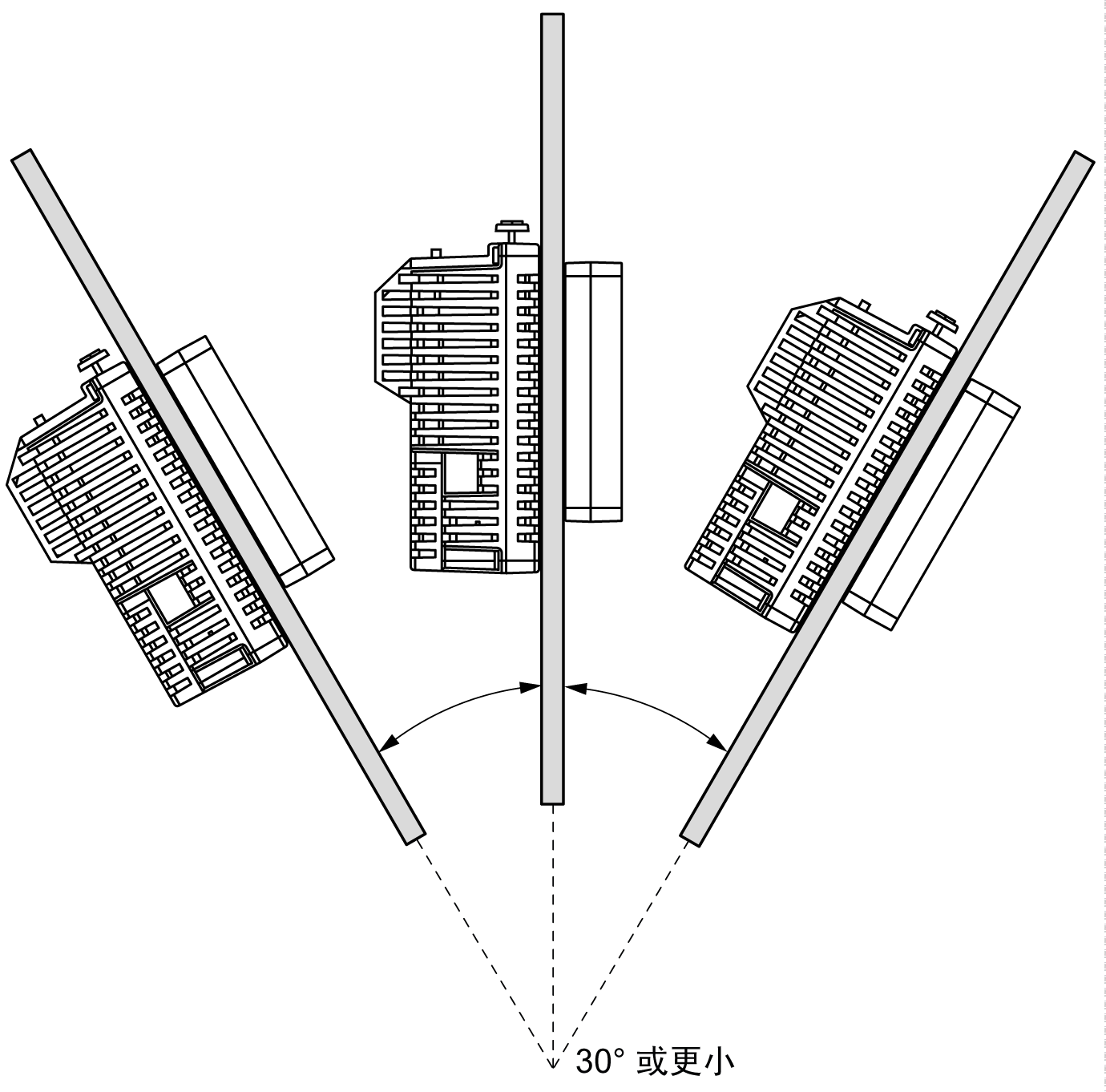

o将设备安装在倾斜的面板上时，面板的倾斜度不超过 30°：

o垂直安装该装置时，电源插头处于垂直位置。

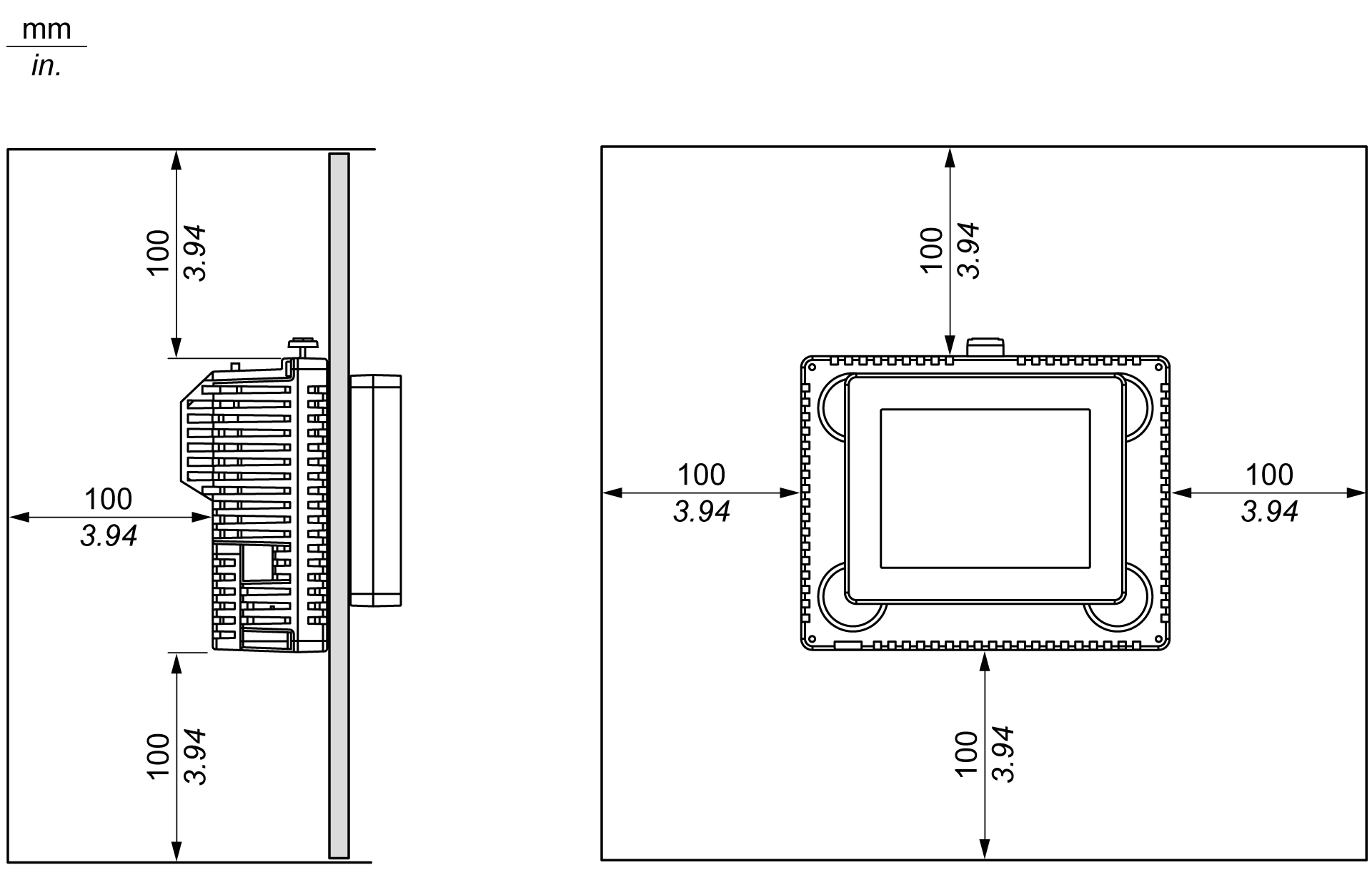

o该装置与相邻物体及其他设备间至少留出 100 毫米（3.94 英寸）的空隙，以便进行维护、操作和改善通风：

步骤	操作
1	将设备放置在平整的表面上，并使面板朝下。
2	支架厚度取决于材料： o金属：在 1.5 到 6 毫米（0.059 到 0.236 英寸）之间 o塑料：在 3 到 6 毫米（0.118 到 0.236 英寸）之间如果金属支架的厚度在 1 到 1.5 毫米（0.039 到 0.059 英寸）之间，塑料支架的厚度在 1 到 3 毫米（0.039 到 0.118 英寸）之间，请使用附件套件 HMIZSUKIT中提供的面板适配板（单独出售）。
3	参考面板开口尺寸和安装，创建安装设备所需的正确尺寸的孔。

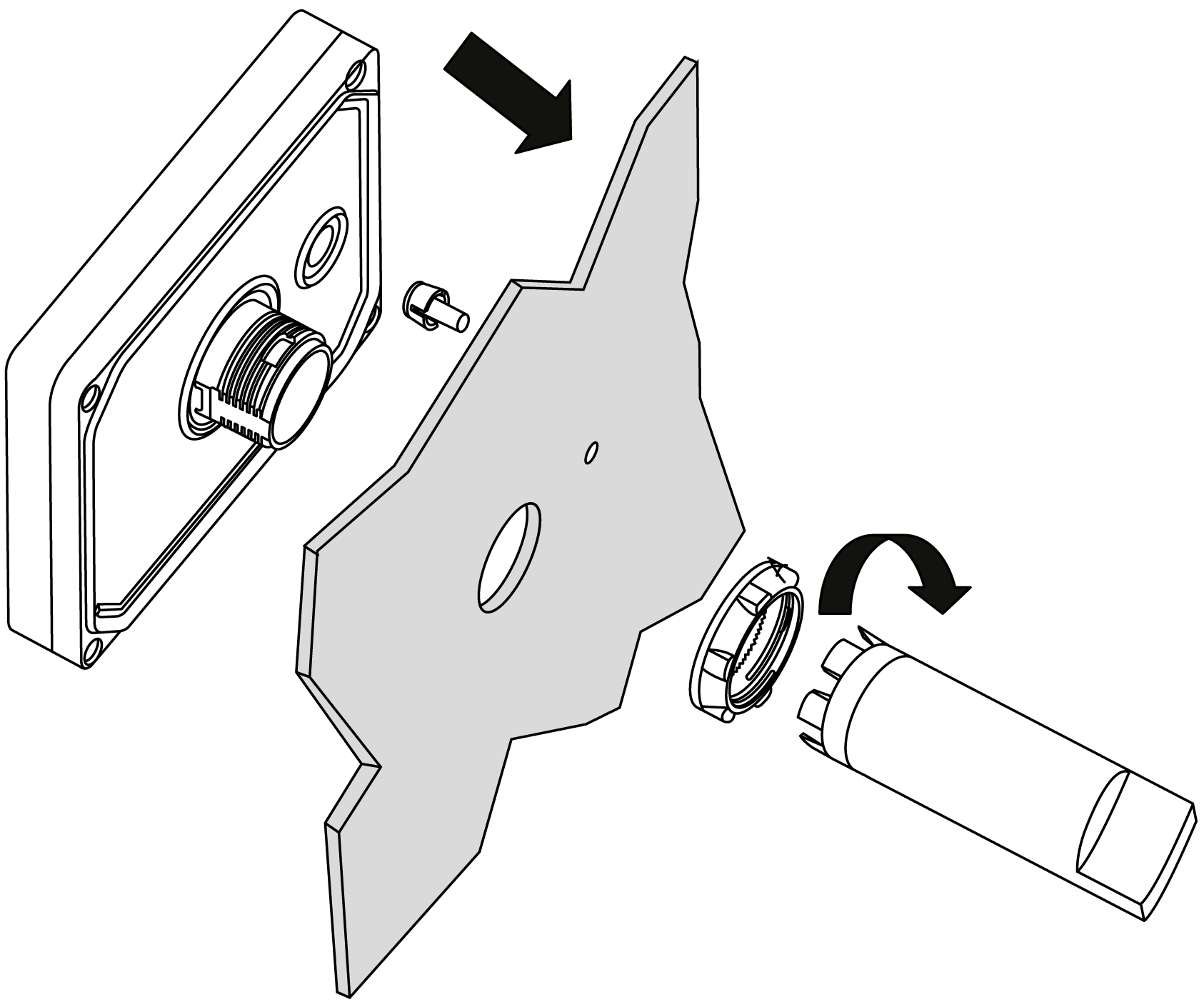

4	将显示模块（使用 T 型销，如果需要）插入面板孔：使用拧紧扳手旋拧螺帽，扭矩为 1.2 到 2 N•m（10.62 到 17.70 in-lb.）之间。

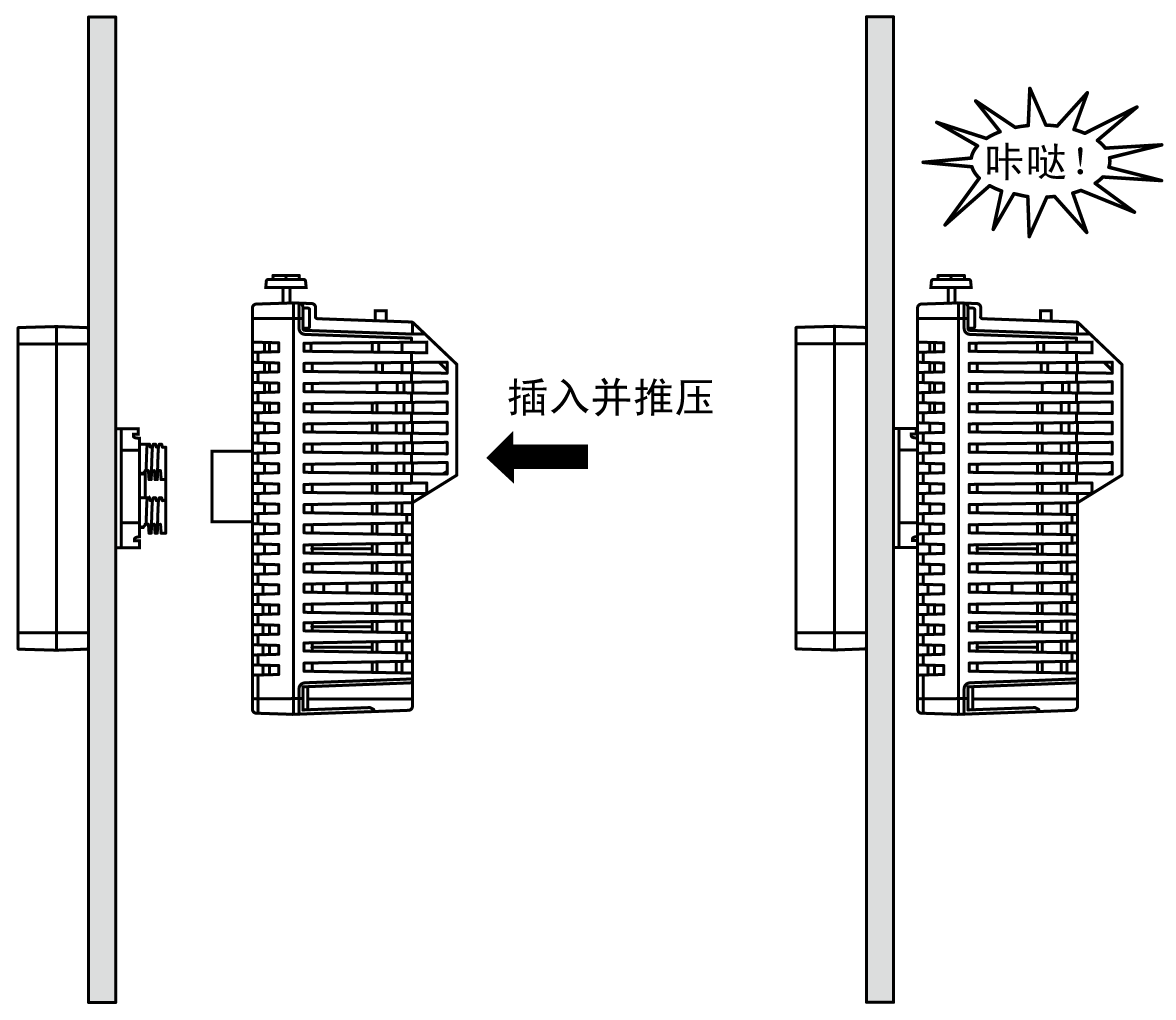

5	插入并推动背面模块直到锁定到位：

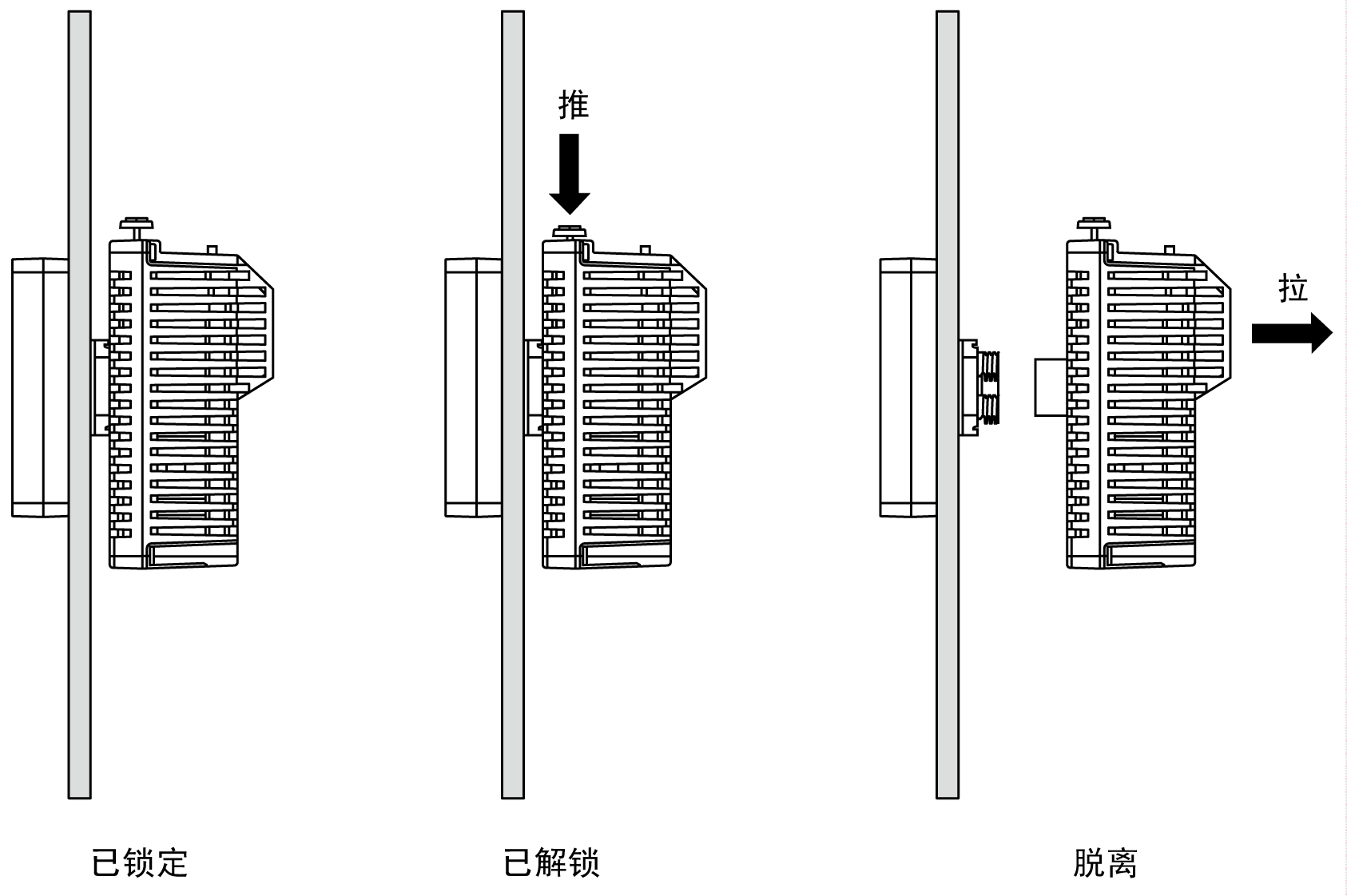

6	要卸除后插模块，请按黄色按钮将其解锁，然后拉出后插模块：

注意

设备损坏

请确保从显示模块上拆除后插模块时不要有缠绕。
