PTOSetParam 功能块

功能介绍

此功能块修改指定 PTO 通道的特定参数的值。

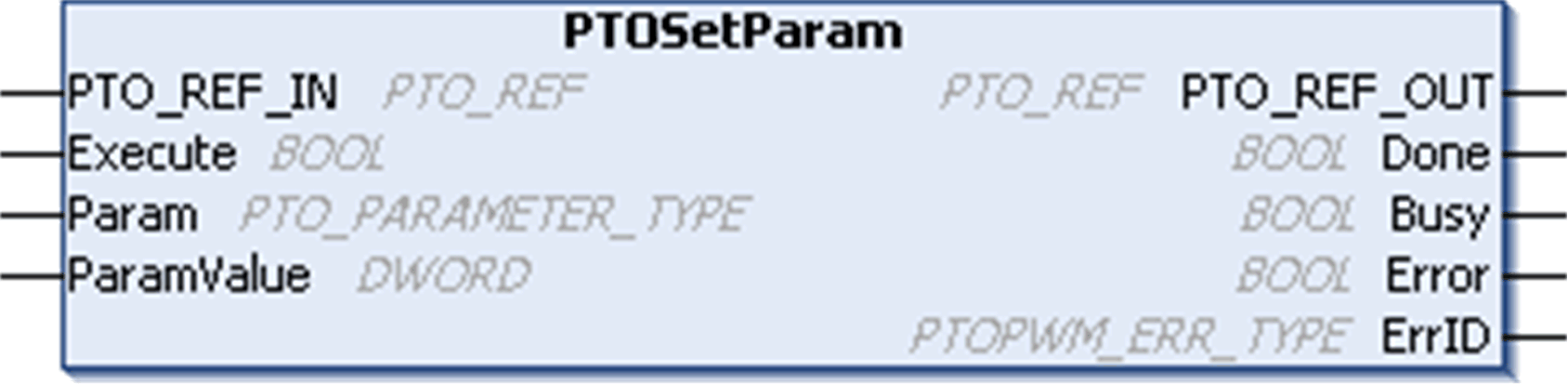

图形表示形式

IL 和 ST 表示形式

若要查看 IL 或 ST 语言的一般表示形式，请参阅功能和功能块表示形式一章。

I/O 变量描述

下表对输入变量进行了描述：

输入	类型	注释
PTO_REF_IN	PTO_REF	对 PTO 通道的参考。要连接到 PTOSimple 的 PTO_REF 或 PTO 功能块的 PTO_REF_OUT。
Execute	BOOL	在上升沿开始功能块的执行。当 FALSE 时，不复位功能块的输出。在 Execution 输入的下一个上升沿之前，此功能块的输出引脚始终显示上一个状态。
Param	PTO_PARAMETER_TYPE	要设置的值。
Param_Value	DWORD	要写入的参数值。

下表对输出变量进行了描述：

输出	类型	注释
PTO_REF_OUT	PTO_REF	对 PTO 通道的参考。要与 PTO 功能块的 PTO_REF_IN 输入引脚连接。
Done	BOOL	TRUE = 表示ParamValue 有效。功能块执行结束。
Busy	BOOL	TRUE = 表示功能块执行正在进行中。
Error	BOOL	TRUE = 表示检测到一个错误。功能块执行结束。
ErrID	PTOPWM_ERR_TYPE	当设置 Error 时：检测到的错误类型。

注意：有关 Done、Busy、CommandAborted 和 Execution 引脚的更多信息，请参阅关于功能块管理的一般信息。
