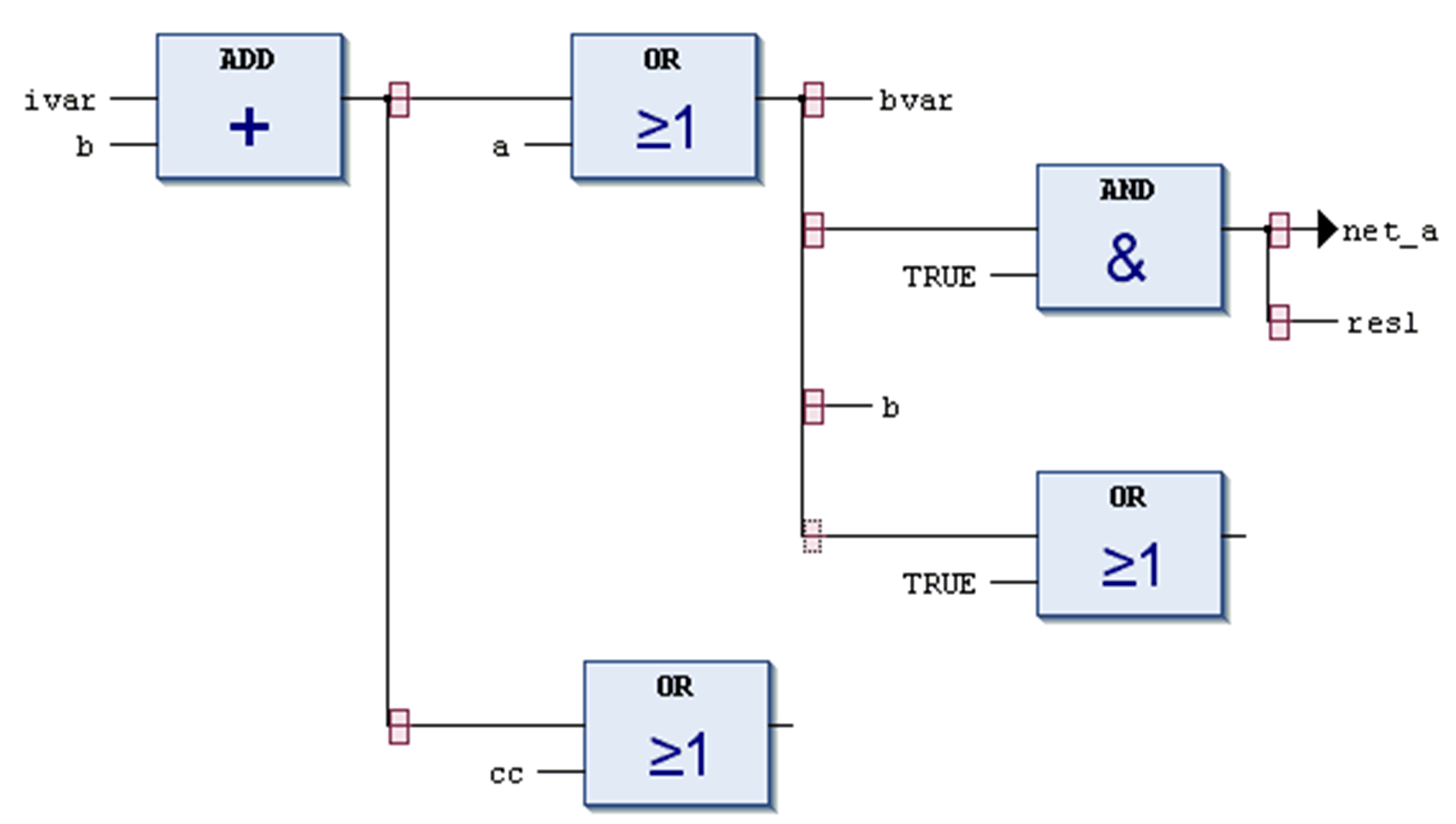

在功能块图或梯形图网络中，分支或悬挂线圈如同在当前光标位置上将处理线分离。处理线将以 2 个子网络继续，并且将从上到下逐个执行这两个子网络。每个子网络可获得又一个分支，从而让网络中存在多个分支。
每个子网络有自己的标识（直立矩形符号）。您可选择它（光标位置 11）以在该分支臂上执行操作。
分支标识
在 FBD 中，通过命令插入分支来插入分支。也可通过工具箱拖动元素。有关可用的插入位置，请参阅插入分支命令的说明。
注意： 不对可子网络实行剪切和粘贴。

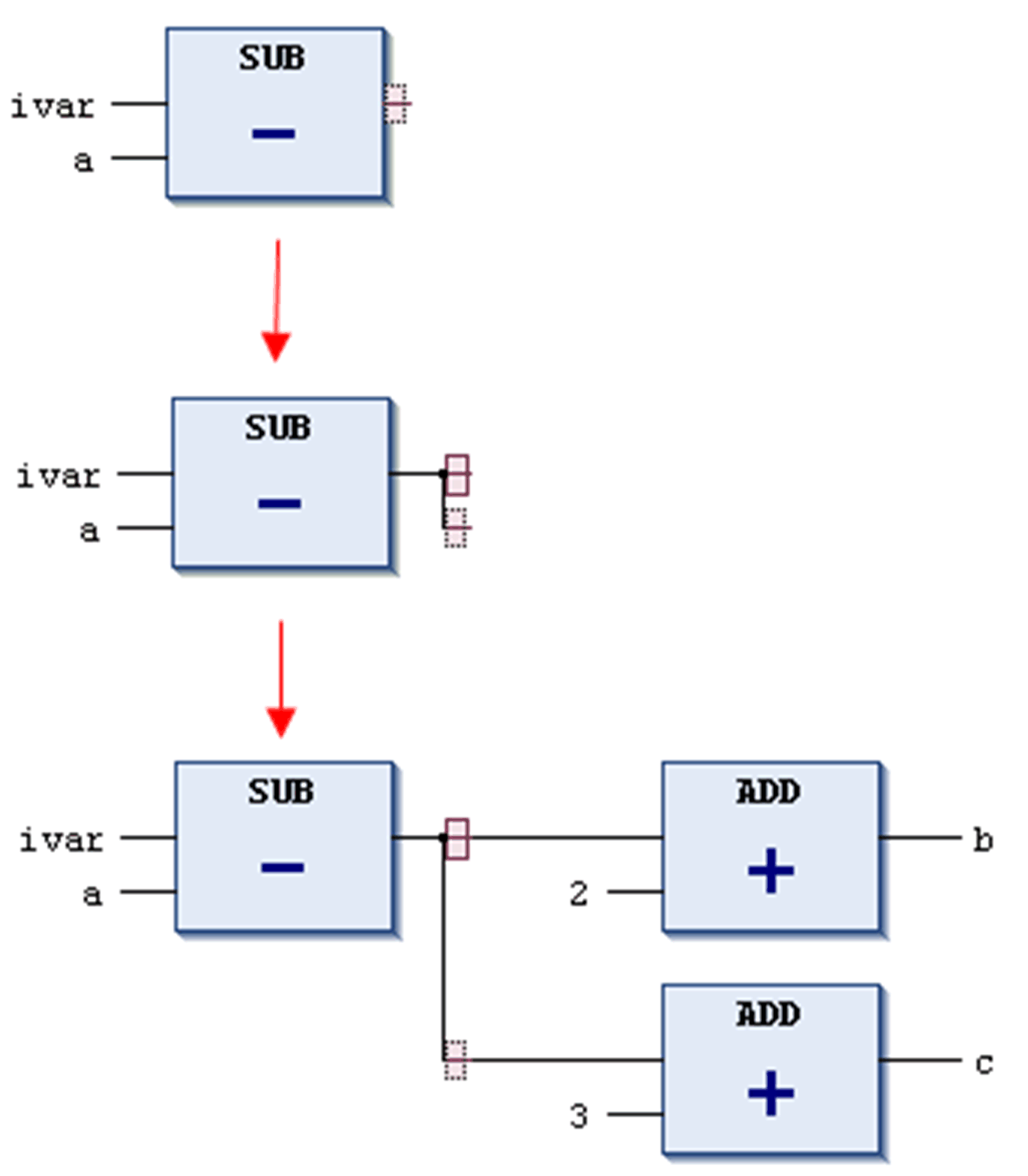

在下面的示例中，将分支插入了 SUB 运算块输出处。由此创建了 2 个子网络，可通过其子网络标识来选择每个子网络。此后，会将 ADD 运算块添加在每个子网络中。
FBD 中带插入的分支的网络
要删除子网络，先移除子网络的所有元素，即定位在子网络标识右侧的所有元素。然后选择标识并执行标准删除命令或按下 DEL 键。

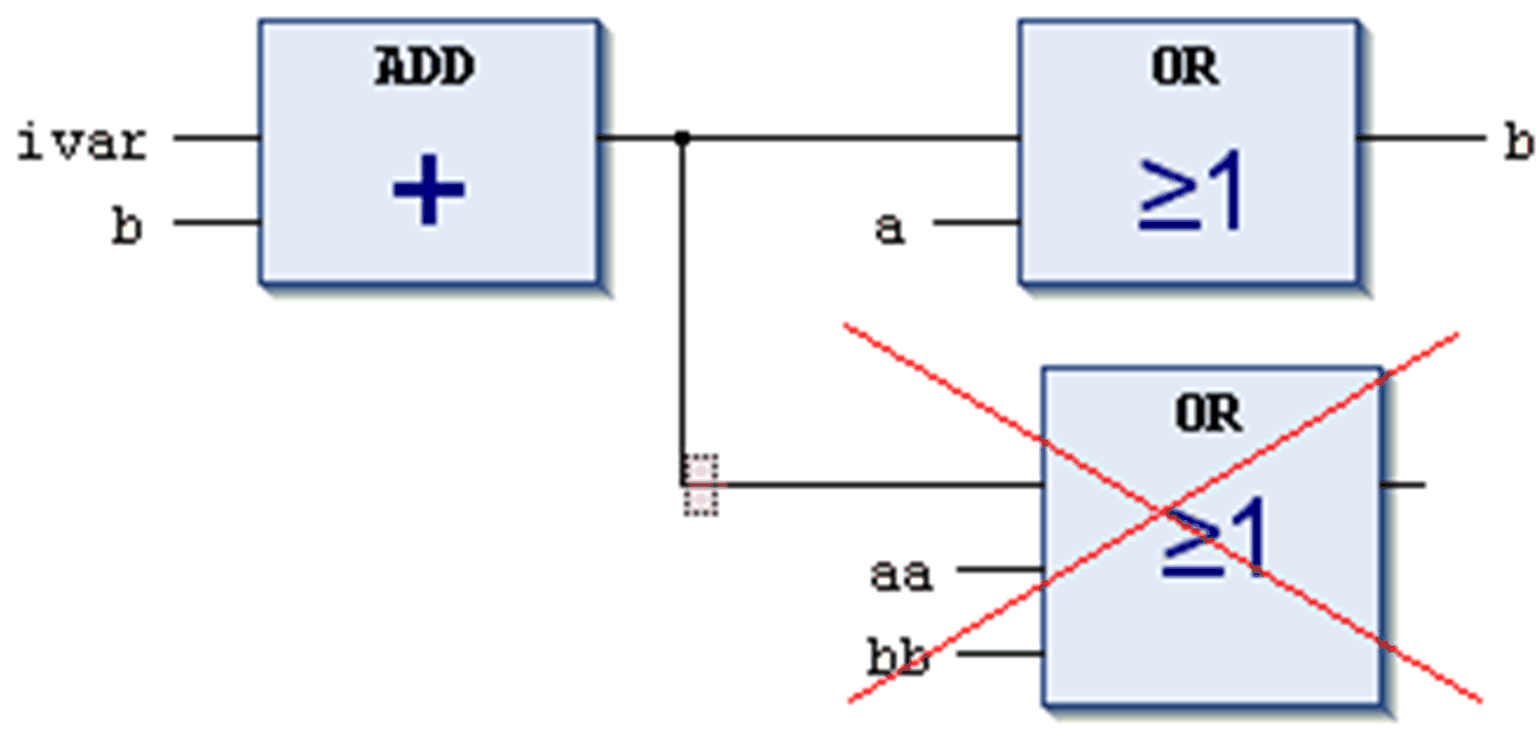

在下图中，必须先删除 3 个输入的 OR 元素，方可选择并删除下方子网络的标识。
删除分支或子网络
将从左至右或从上到下执行具体分支。
IL 不支持具有分支的网络。它们将保持初始表示方式。
可使用并行分支来设置梯形图网络中的并行分支计算。
与断开分支（没有连接点）相比，并行分支为闭合状态。它们有公用分离和连接点。
