EcoStruxure Machine Expert Logic Builder 屏幕的元素

概述

Logic Builder 由以下元素组成：

o菜单和工具栏

o导航器视图

o目录视图

o主编辑器窗格

当您打开 Logic Builder 时，它将提供默认的屏幕布局。本文档说明了缺省位置。

您可如自定义用户界面一章中所述根据自己的具体需要修改元素。您可在自定义对话框中查看和修改当前设置。该对话框缺省位于工具菜单。

您也可通过移位、固定/取消固定视图、重新调整大小或关闭窗口来随时排布视图和窗口。位置会连同项目一起保存。如果您重新打开项目，元素将位于之前保存项目时其所在位置。视图的位置单独保存在透视图中。

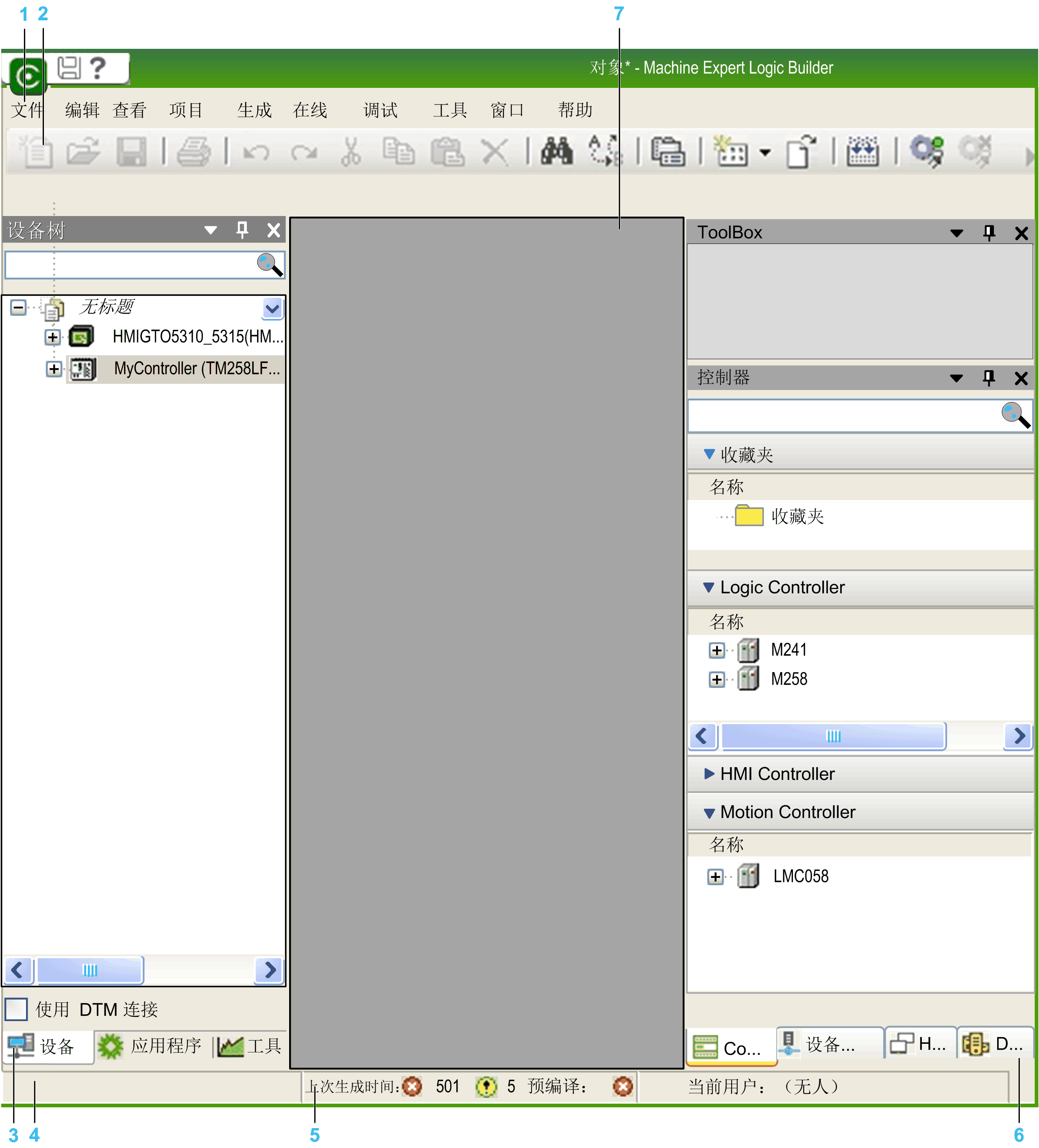

缺省 Logic Builder 屏幕

Logic Builder 屏幕上菜单、栏和视图的缺省位置

1 菜单栏

2 工具栏

3 多选项卡导航器：设备树、工具树、应用程序树、功能树

4 消息视图

5 信息和状态栏

6 多选项卡目录视图：硬件目录：控制器、HMI & iPC、设备和模块、Diverse 软件目录：变量、资产、宏、工具箱、库

7 多选项卡编辑器视图

缺省组件

Logic Builder 屏幕包含缺省可见的以下组件：

组件	描述
菜单栏	提供菜单，该菜单包含在工具 > 自定义对话框中定义的可用命令。
工具栏	包含按钮来执行在工具 > 自定义对话框中定义的可用工具。
多选项卡导航器	以下导航器可用作选项卡，在其中不同的项目对象以树结构进行组织： o设备树 o应用程序树 o工具树 o功能树有关更多信息，请参阅多选项卡导航器一章。
消息视图	提供有关预编译、编译、生成、下载操作的信息。有关详细信息，请参阅消息视图命令的说明。
信息和状态栏	提供以下信息： o有关当前用户的信息。 o有关编辑器打开时编辑模式和当前位置的信息。有关更多信息，请参阅本章中的信息和状态栏。
多选项卡目录视图	目录视图由不同选项卡组成，其中列出了可用的硬件和软件对象： o硬件目录 o控制器 oHMI & iPC oDevices & Modules oDiverse o软件目录 o变量 o资产 o宏 o工具箱 o库有关更多信息，请参阅多选项卡目录视图一章。
多选项卡编辑器窗口	用于在相应编辑器中创建特定对象。对于语言编辑器（例如 ST 编辑器、CFC 编辑器），通常窗口在下半部分组合语言编辑器而声明编辑器位于上半部分。对于其他编辑器，它可提供对话框（例如任务编辑器、设备编辑器）。POU 的名称或资源对象显示在该视图的标题栏中。您可通过执行编辑对象命令，在离线或在线模式下于编辑器窗口中打开对象。

信息和状态栏

Logic Builder 屏幕下边框上的栏提供三类信息：

o有关登录用户的信息。

o如果您在编辑器窗口中工作：光标的位置以及编辑模式的状态。

o在线模式下：程序的状态。

有关登录用户的信息

每个项目都有用户和访问权限管理设置（请参见项目 > 用户管理 > 权限...命令）。已登录的用户将在状态栏中指定。

编辑器窗口中的光标位置

从编辑器窗口的左或上边缘计算光标位置。

缩写	描述
Ln	在其中放置光标的行。
Col	在其中放置光标的列。（列确切包含一个空格、字符或数字。）
Ch	字符数。（在该上下文中，字符可为单字符或数字以及包含例如四个列等的选项卡。）

缩写

描述

在其中放置光标的行。

Col

在其中放置光标的列。

（列确切包含一个空格、字符或数字。）

字符数。

（在该上下文中，字符可为单字符或数字以及包含例如四个列等的选项卡。）

双击其中一个字段打开对话框转移到行。在此您可进入不同的光标所在位置。

编辑模式的状态由以下缩写指示：

缩写	描述
INS	插入模式
OVR	覆盖模式

双击该字段来切换设置。

指示程序的以下状态：

文本	描述
程序下载	程序已在设备上加载。
程序未变	设备上的程序与编程系统中的程序匹配。
修改程序（在线改变）	设备上的程序与编程系统中的不同，需要在线修改。
修改程序（全下载）	设备上的程序与编程系统中的不同，需要完全下载。

在线模式信息

设备上应用程序的状态：

文本	背景色	描述
RUN	绿色	程序运行中。
STOP	红色	程序已停止。
HALT ON BP	红色	程序在断点上暂停。
仅当控制器根据设备说明中的设置支持独立于循环的监视时，以下状态字段方可用。
IN CYCLE	白色	指示在一个循环中读取监控的表达式的值。
OUT OF CYCLE	红色	指示不能在一个循环中执行所监控变量的值的检索。

编辑器的监视窗口和在线视图

编辑器的监视窗口和在线视图显示 POU 的监控视图或监视表达式的用户定义的列表。

窗口、视图和编辑器窗口

在 Logic Builder 中有两种不同类型的窗口：

o有些窗口可固定至 EcoStruxure Machine Expert 窗口的任何边缘或者可以定位在屏幕上作为独立于 EcoStruxure Machine Expert 窗口的未固定窗口。此外，可通过将它们表示为 EcoStruxure Machine Expert 窗口框中的选项卡而将它们隐藏（请参阅自定义用户界面一章）。这些窗口显示不取决于项目单个对象的信息（例如消息视图或设备树）。您可通过视图菜单访问它们。大多数视图包含不可配置的工具栏，其中具有用于在窗口中排序、查看、搜索的按钮。

o在您于相应编辑器中查看或编辑特定项目对象时，其他窗口会打开。它们显示在多选项卡编辑器窗口中。您不能在 EcoStruxure Machine Expert 窗口中隐藏它们，或将它们取消固定。您可通过窗口菜单访问它们。

切换窗口

EcoStruxure Machine Expert 允许您在打开的视图和编辑器间切换。要在打开的视图和编辑器之间切换，可同时按 Ctrl 和 Tab 键。将会打开一个窗口，列出已打开的视图和编辑器。只要按住了 Ctrl 键，窗口就会保持打开。同时使用Tab键或箭头键来选择特定视图或编辑器。
