正面

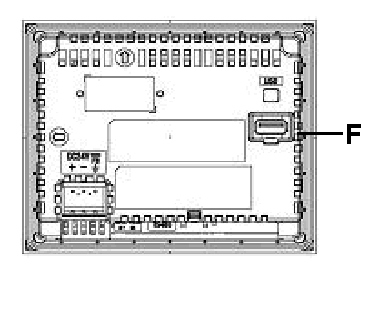

背面

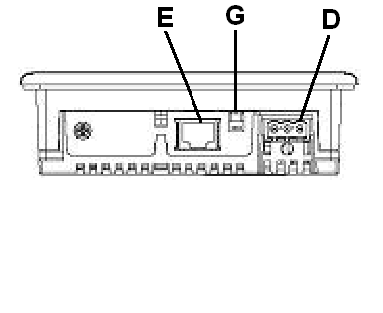

底部

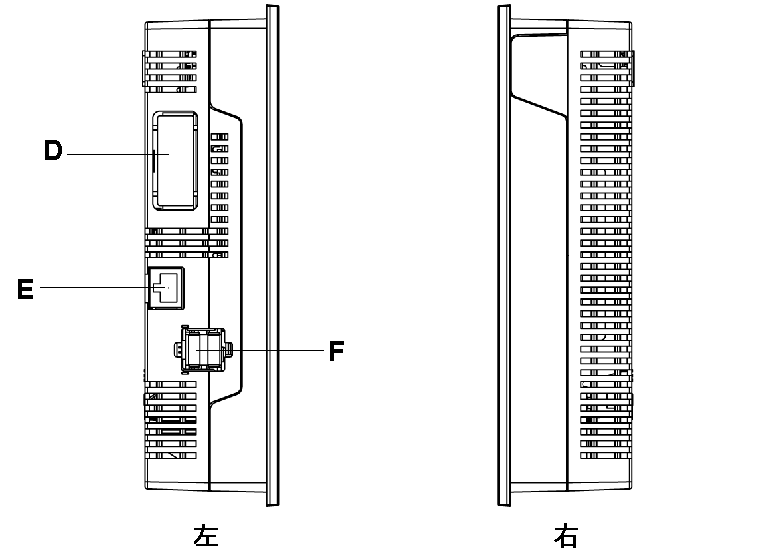

A

显示器：显示用户创建的画面和远程设备变量。

B

触摸屏：执行画面切换操作并将数据发送到主机 (PLC)。

C

状态 LED

D

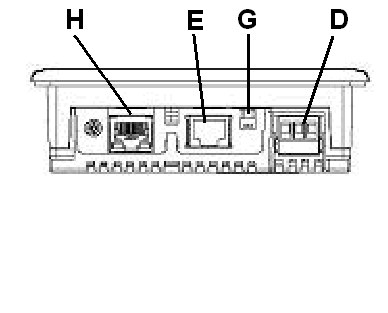

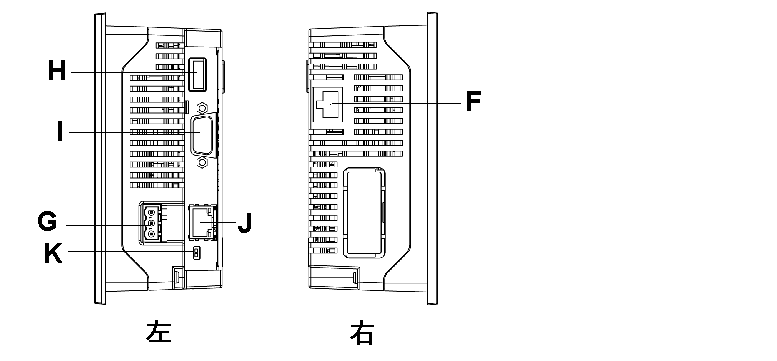

电源输入端子块：给 XBT GT 连接上电源线的输入导线和接地导线。

E

串行 I/F（主机 I/F 8 针 RJ-45）：将 RS-232C 或 RS-485 串行电缆（从主机/PLC）连接到 XBT GT 设备（Y 端口）。

F

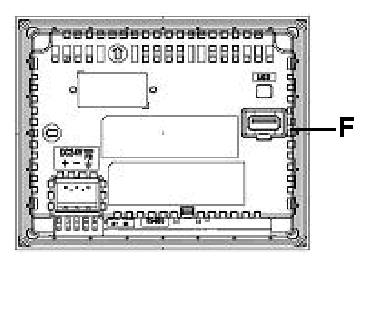

USB 接口 (USB1.1)：将数据传输线、外设或 PLC USB 端口连接到 XBT GT。

G

RS-485 线路极化选择器开关。

H

以太网接口 (LAN) (10Base-T/100Base-TX)（XBT GT1105 除外）：使用 RJ-45 连接器，通过 LED 亮起或熄灭指示当前状态。

o绿灯亮起：数据传输功能可用。

o绿灯闪烁：正在传输数据。

o绿灯熄灭：无连接或者通讯丢失。

o黄灯亮起：已连接到 100BASE-TX。

o黄灯熄灭：已连接到 10BASE-T 或无连接。

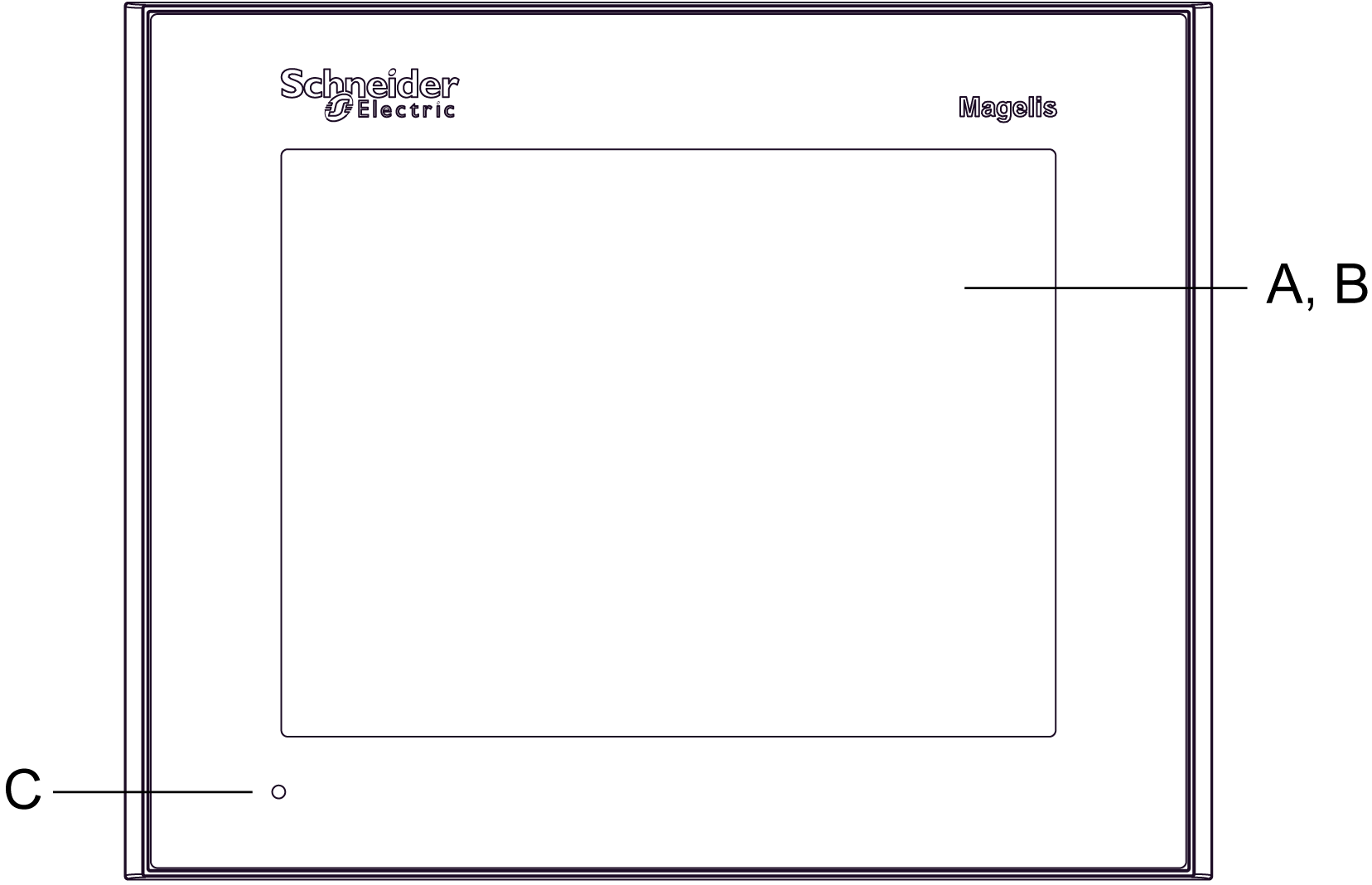

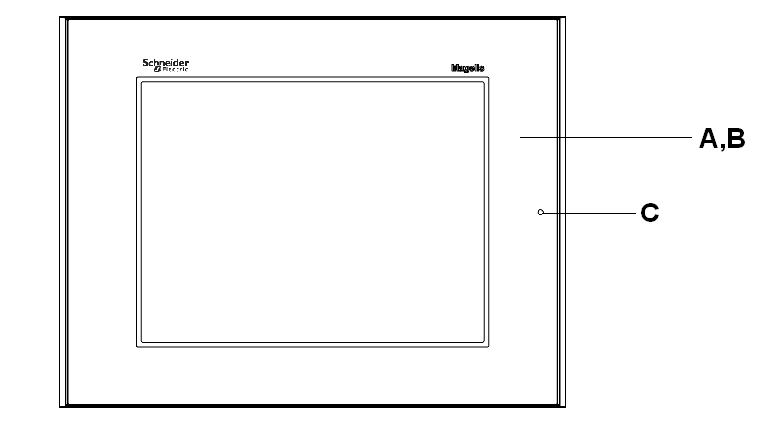

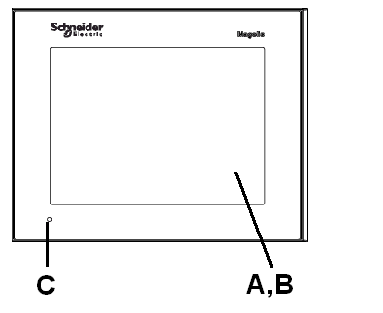

正面

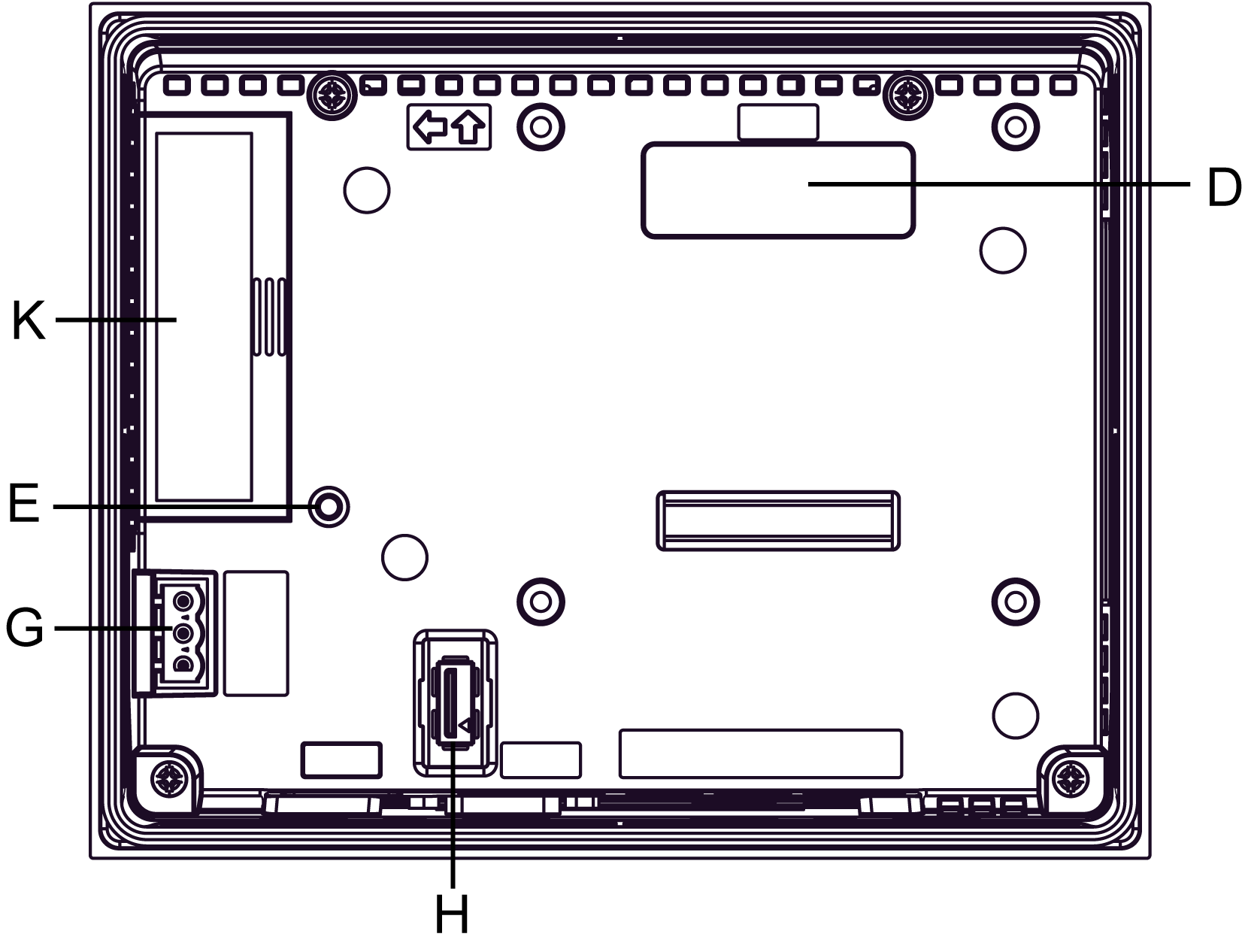

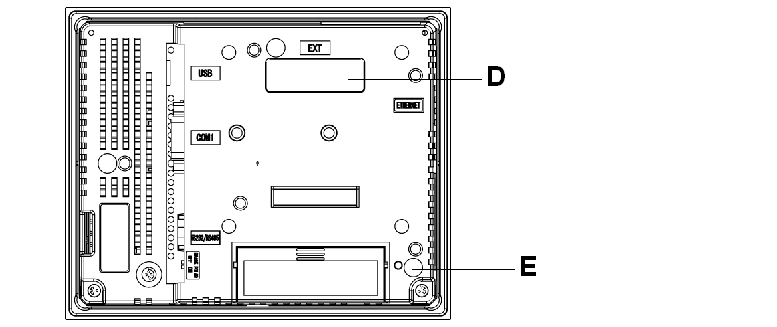

背面

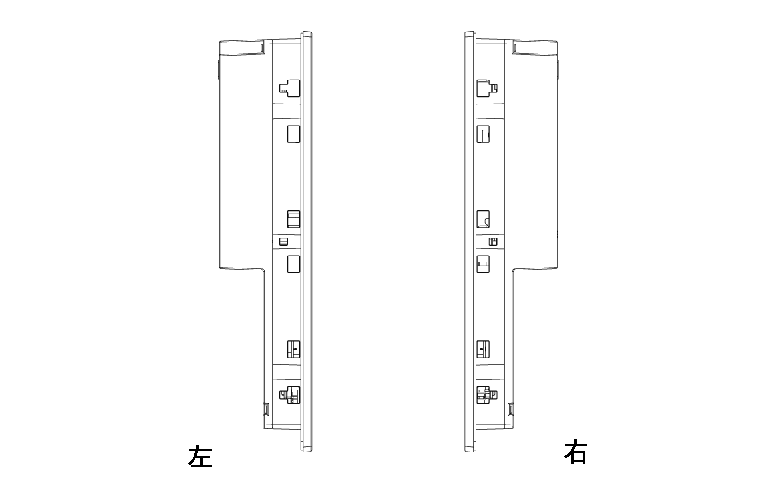

左侧和右侧

CF 卡盖开启视图

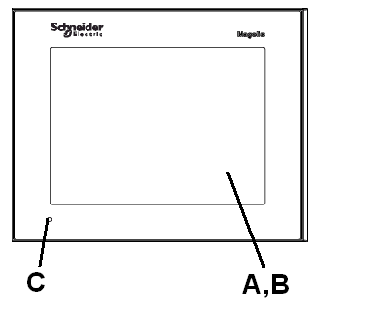

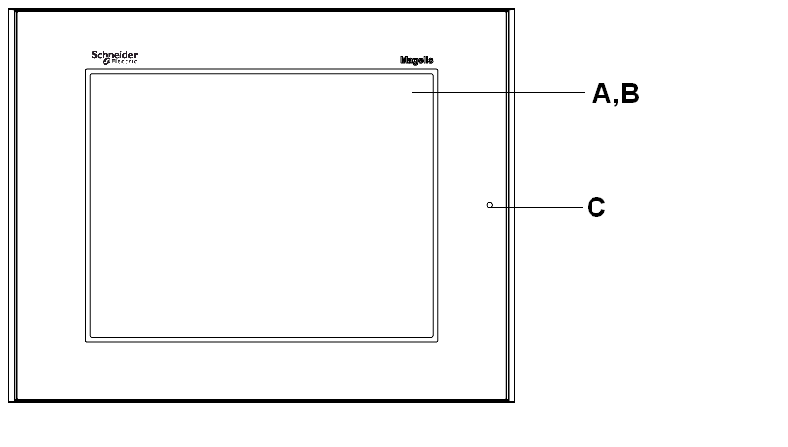

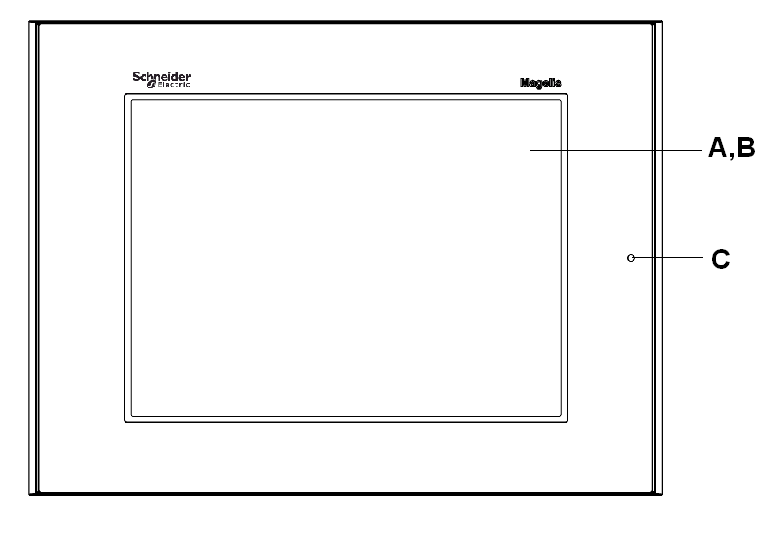

A

显示器：显示用户创建的画面和远程设备变量。

B

触摸屏：执行画面切换操作并将数据发送到主机 (PLC)。

C

状态 LED:

o绿灯（常亮）：正常运行（已接通电源）或离线操作。

o橙色灯（常亮）：检测到背光灯烧坏。

o橙色灯（闪烁）：软件正在启动。

o红灯（常亮）：电源开启。

o熄灭：电源关闭。

D

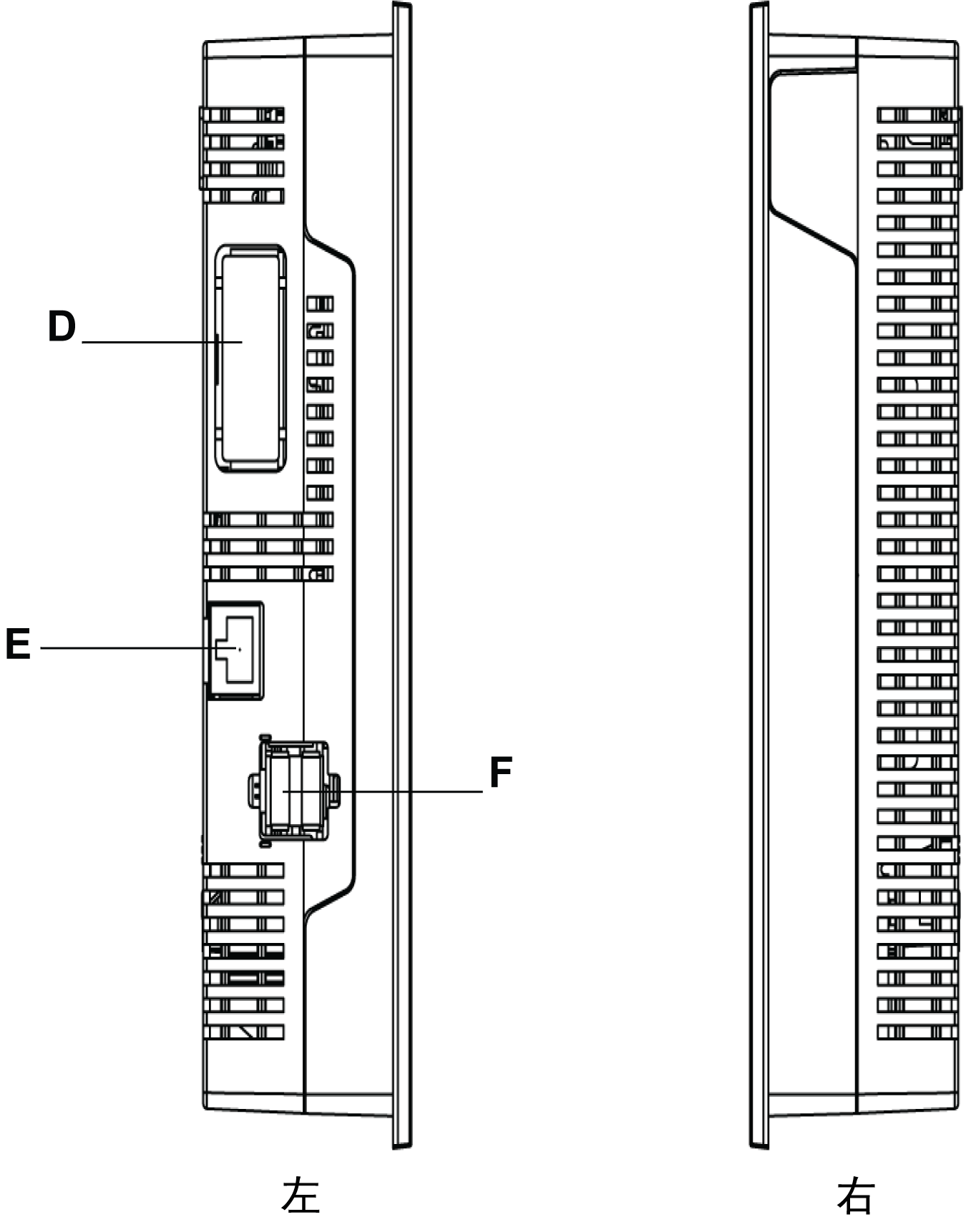

扩展单元接口：将扩展单元与通讯器件相连。

E

CF 卡访问指示灯（XBT GT2110 除外）：

o绿灯亮起：CF 卡已插入且卡盖关闭，或者正在访问 CF 卡。

o绿灯熄灭：未插入 CF 卡或目前没有访问 CF 卡。

F

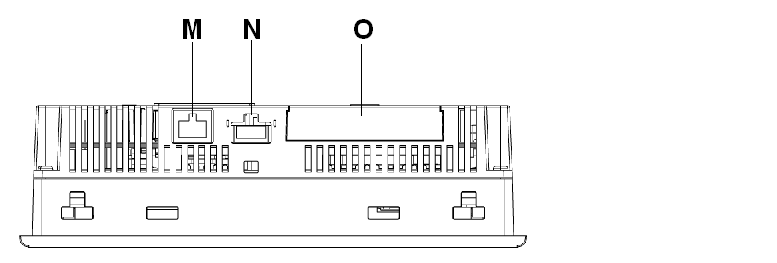

以太网接口 (10Base-T/100Base-TX)（XBT GT2110/2120 除外）：使用 RJ-45 连接器，通过 LED 亮起或熄灭指示当前状态。

o绿灯亮起：数据传输功能可用。

o绿灯熄灭：无连接或者通讯随后丢失。

o黄灯亮起：数据传输正在进行。

o黄灯熄灭：无数据传输。

G

电源输入端子块：给 XBT GT 连接上电源线的输入导线和接地导线。

H

USB 接口 (USB1.1)：将数据传输线、外设或 PLC USB 端口连接到 XBT GT。

I

串行接口 COM1：将 RS-232C 或 RS-422-485 串行电缆（从主机/PLC）连接到 XBT GT 设备（COM1 端口）。

J

串行接口 COM2：将 RS-485 串行电缆（从 PLC）连接到 XBT GT（COM2 端口）。

K

RS-485 线路极化选择器开关。

L

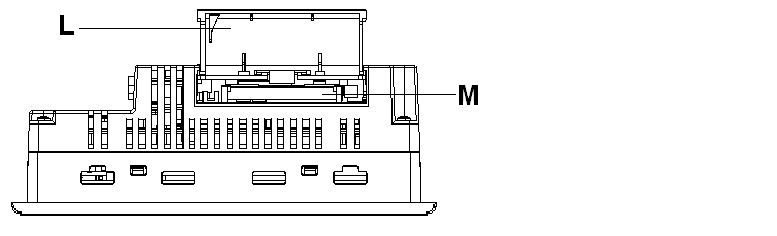

CF 卡盖：遮盖 CF 卡插槽。在访问 CF 卡时，卡盖必须关闭（XBT GT2110 除外）（参见 CF 卡 DIP 开关的位置）。

M

CF 卡接口：允许插入 CF 卡。

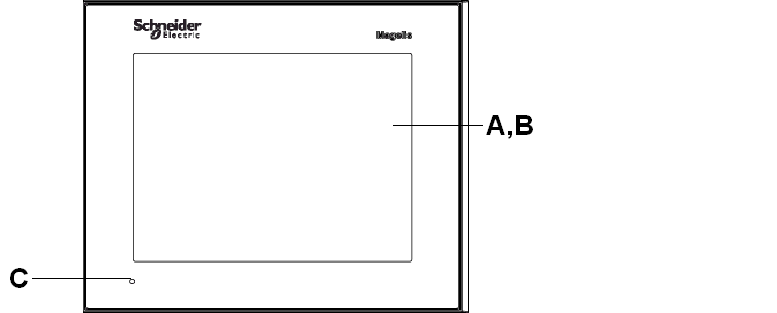

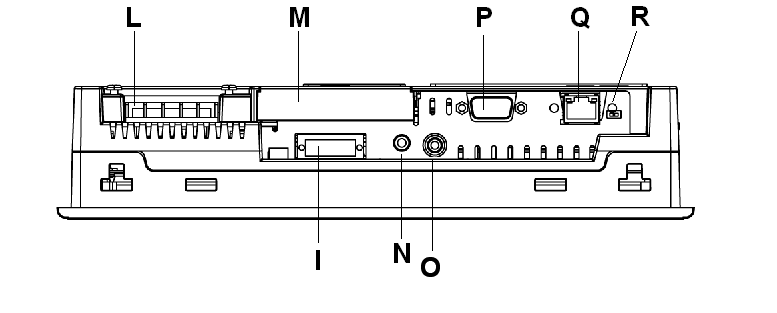

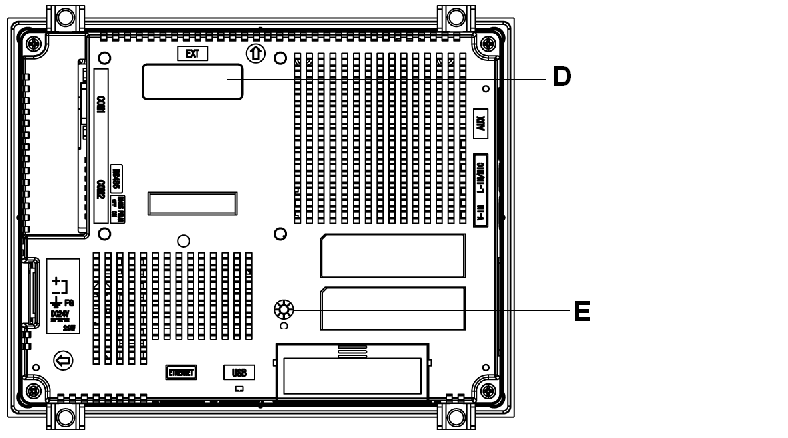

正面

背面

底部

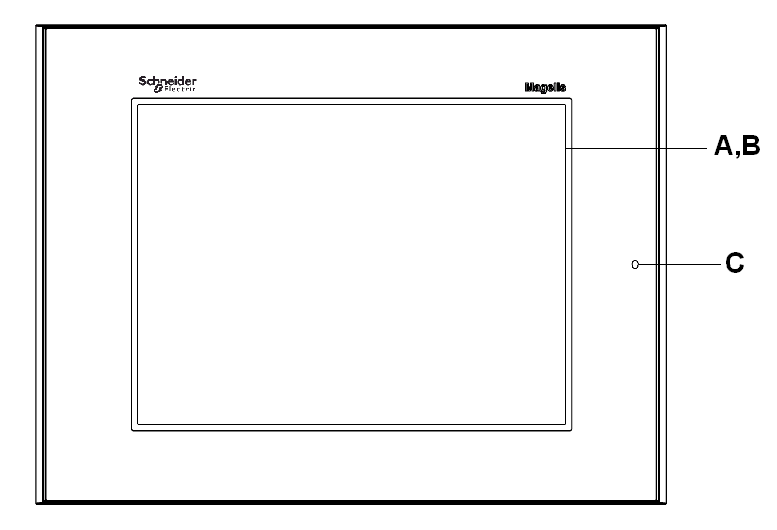

A

显示器：显示用户创建的画面和远程设备变量。

B

触摸屏：执行画面切换操作并将数据发送到主机 (PLC)。

C

状态 LED:

o绿灯（常亮）：正常运行（已接通电源）或离线操作。

o橙色灯（常亮）：检测到背光灯烧坏。

o橙色灯（闪烁）：软件正在启动。

o红灯（常亮）：电源开启。

o熄灭：电源关闭。

D

扩展单元接口：将扩展单元与通讯器件相连。

E

CF 卡访问指示灯：

o绿灯亮起：CF 卡已插入且卡盖关闭，或者正在访问 CF 卡。

o绿灯熄灭：未插入 CF 卡或目前没有访问 CF 卡。

F

以太网接口 (10Base-T/100Base-TX)：使用 RJ-45 连接器，通过 LED 亮起或熄灭指示当前状态。

o绿灯亮起：数据传输功能可用。

o绿灯熄灭：无连接或者通讯随后丢失。

o黄灯亮起：数据传输正在进行。

o黄灯熄灭：无数据传输。

G

电源输入端子块：给 XBT GT 连接上电源线的输入导线和接地导线。

H

USB 接口 (USB1.1)：将数据传输线、外设或 PLC USB 端口连接到 XBT GT。

I

串行接口 COM1：将 RS-232C 或 RS-422-485 串行电缆（从主机/PLC）连接到 XBT GT 设备（COM1 端口）。

J

串行接口 COM2：将 RS-485 串行电缆（从 PLC）连接到 XBT GT（COM2 端口）。

K

CF 卡盖：遮盖 CF 卡插槽。在访问 CF 卡时，卡盖必须关闭（参见 CF 卡 DIP 开关的位置）。

L

声音输出接口。

M

RS-485 线路极化选择器开关。

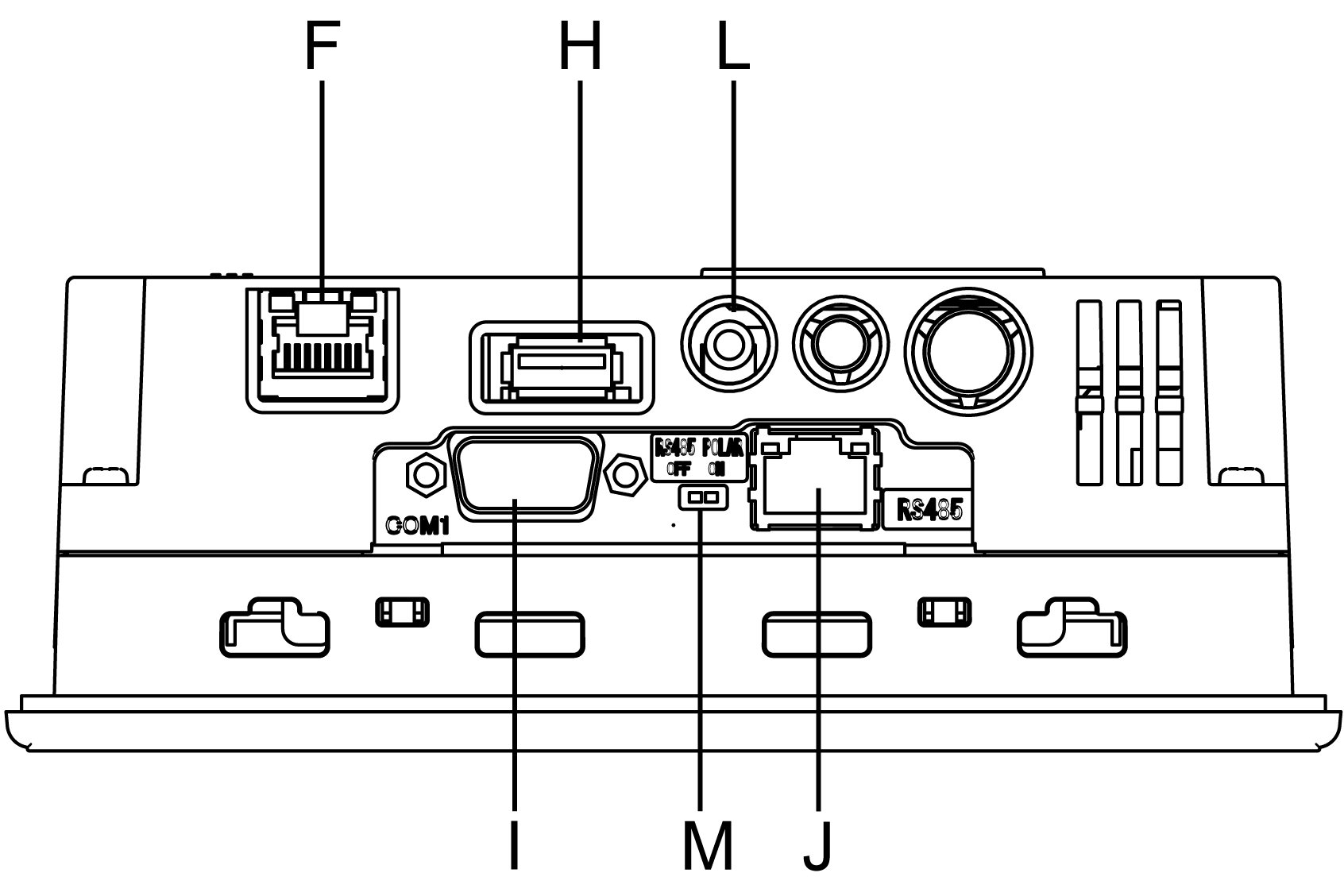

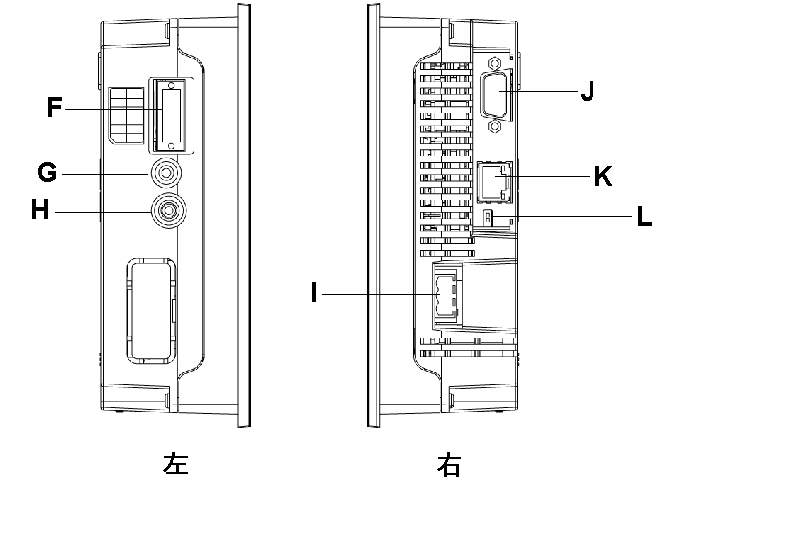

正面

背面

左侧和右侧

底部

A

显示器：显示用户创建的画面和远程设备变量。

B

触摸屏：执行画面切换操作并将数据发送到主机 (PLC)。

C

状态 LED:

o绿灯（常亮）：正常运行（已接通电源）或离线操作。

o橙色灯（常亮）：检测到背光灯烧坏。

o橙色灯（闪烁）：软件正在启动。

o红灯（常亮）：电源开启。

o熄灭：电源关闭。

D

扩展单元接口：将扩展单元与通讯器件相连。

E

CF 卡访问指示灯：

o绿灯亮起：CF 卡已插入且卡盖关闭，或者正在访问 CF 卡。

o绿灯熄灭：未插入 CF 卡或目前没有访问 CF 卡。

F

辅助输入/输出/语音输出接口 (AUX)。

此接口用于：

o外部复位

o警报输出

o蜂鸣器输出

o声音输出

G

音频输入接口 (L-IN/MIC)：此接口用于连接麦克风（使用 3.5 毫米（0.13 英寸）的微型插口连接器）（仅 XBT GT4340）。

H

视频输入接口：此接口用于连接摄像机 NTSC (59.9Hz)/PAL (50 Hz)。与 RCA 转换器 (75 Ω) 一起使用（仅 XBT GT4340）。

I

电源插头连接器：电源线穿过此连接器连接。

J

串行接口 COM1：将 RS-232C 或 RS-422-485 串行电缆（从主机/PLC）连接到 XBT GT 设备（COM1 端口）。

K

串行接口 COM2：将 RS-485 串行电缆（从 PLC）连接到 XBT GT（COM2 端口）。

L

RS-485 线路极化选择器开关。

M

以太网接口 (10Base-T/100Base-TX)（XBT GT2110/2220 除外）：使用 RJ-45 连接器，通过 LED 亮起或熄灭指示当前状态。

o绿灯亮起：数据传输功能可用。

o绿灯熄灭：无连接或者通讯随后丢失。

o黄灯亮起：数据传输正在进行。

o黄灯熄灭：无数据传输。

N

USB 主机接口 (USB1.1)：将数据传输线、外设或 PLC USB 端口连接到 XBT GT。

O

CF 卡盖：遮盖 CF 卡插槽。在访问 CF 卡时，卡盖必须关闭（参见 CF 卡 DIP 开关的位置）。

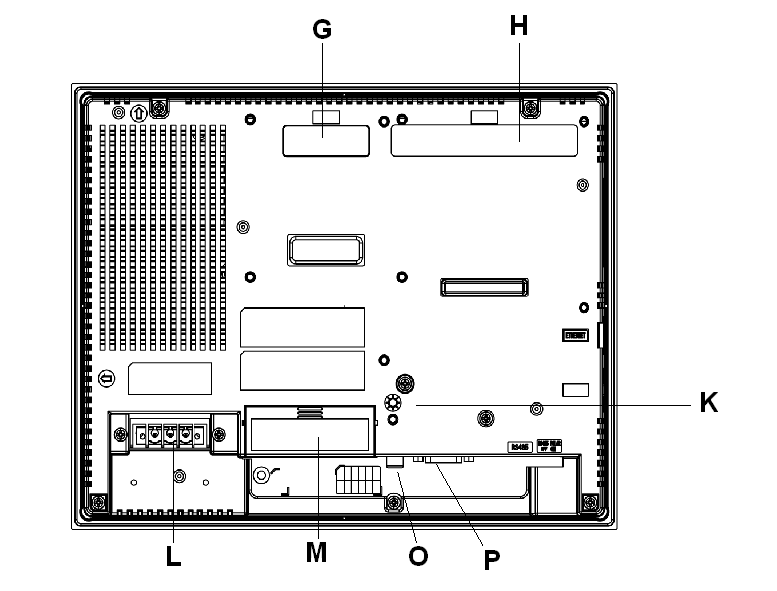

正面

背面

左侧和右侧

CF 卡盖开启视图

正面

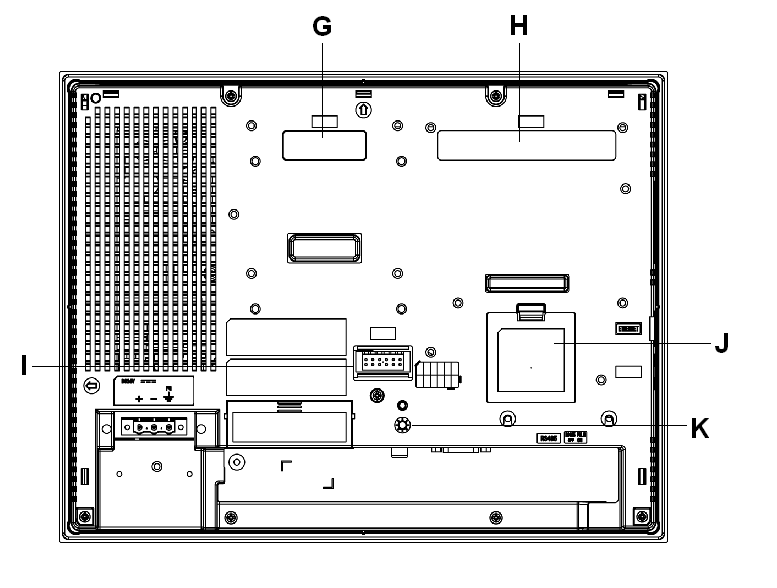

背面

左侧和右侧

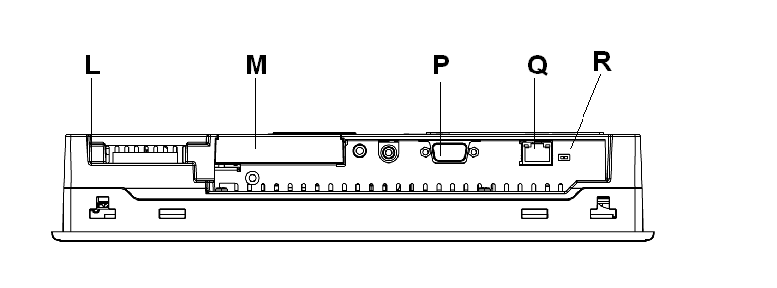

底部

A

显示器：显示用户创建的画面和远程设备变量。

B

触摸屏：执行画面切换操作并将数据发送到主机 PLC。

C

状态 LED:

o绿灯（常亮）：正常运行（已接通电源）或离线操作。

o橙色灯（常亮）：检测到背光灯烧坏。

o橙色灯（闪烁）：软件正在启动。

o红灯（常亮）：电源开启。

o熄灭：电源关闭。

D

扩展单元接口：将扩展单元与通讯器件相连。

E

以太网接口 (LAN) (10Base-T/100Base-TX)：使用 RJ-45 连接器，通过 LED 亮起或熄灭指示当前状态。

o绿灯亮起：数据传输功能可用。

o绿灯熄灭：无连接或者通讯随后丢失。

o黄灯亮起：数据传输正在进行。

o黄灯熄灭：无数据传输。

F

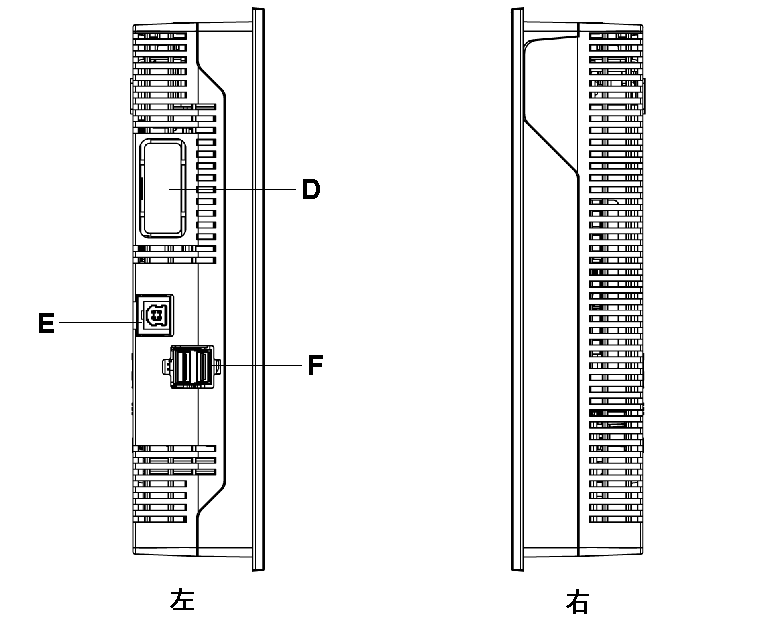

USB 主机接口 (USB1.1)（2 个）：将数据传输线、支持 USB 的打印机、外设或 PLC USB 端口连接到 XBT GT。最大通讯距离为 5 米（196.84 英寸）。

G

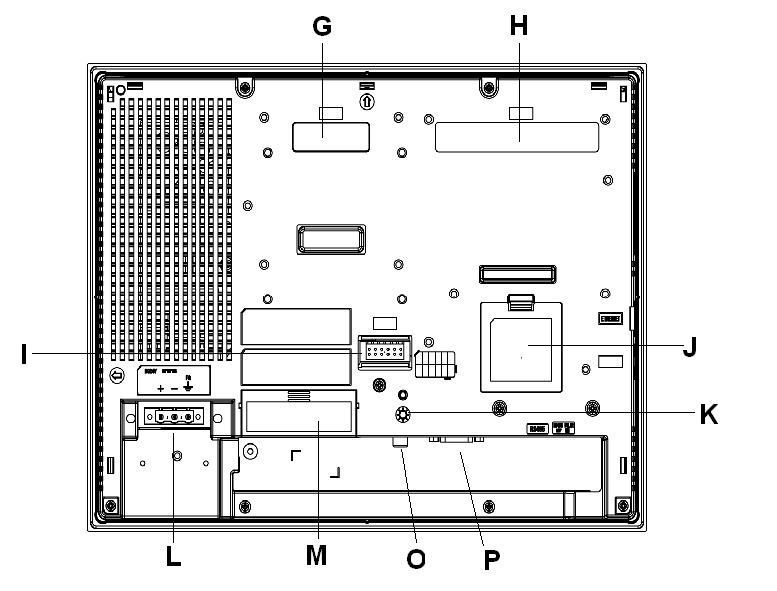

扩展单元接口 (EXT1)：将扩展单元与通讯器件相连。

H

扩展单元接口 (EXT2)：扩展显示功能

I

辅助输入/输出/语音输出接口 (AUX)。

此接口用于：

o外部复位

o警报输出

o蜂鸣器输出

o声音输出

J

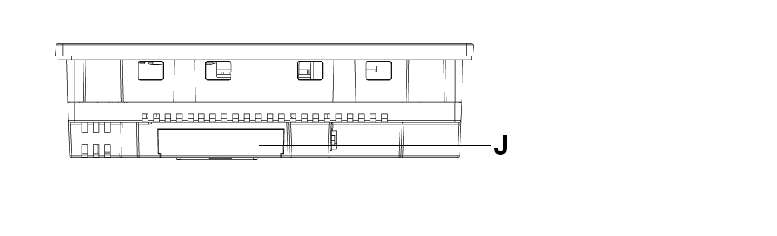

扩展存储接口盖

K

CF 卡访问指示灯：

o绿灯亮起：CF 卡已插入且卡盖关闭，或者正在访问 CF 卡。

o绿灯熄灭：未插入 CF 卡或目前没有访问 CF 卡。

L

电源插头连接器：电源线连接到此连接器。

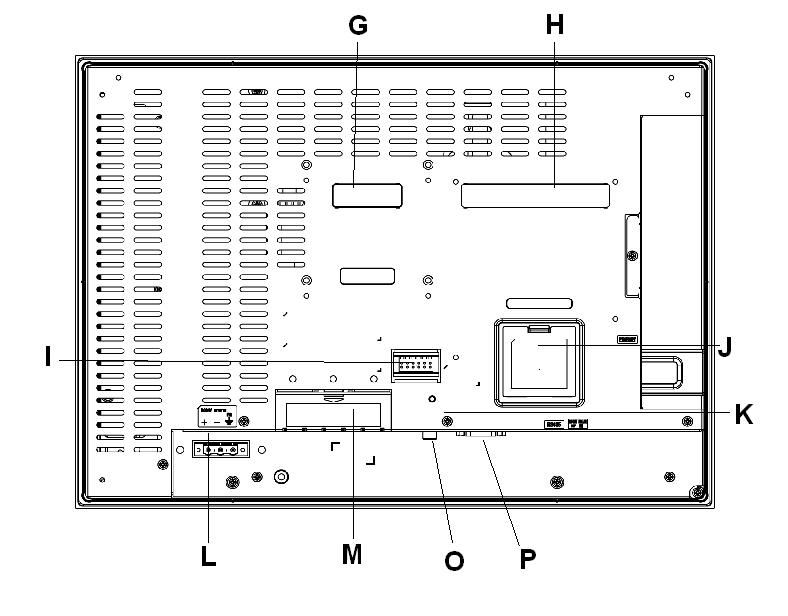

M

CF 卡盖：CF 卡 I/F 和 DIP 开关位于 CF 卡盖内部（需要在打开 CF 卡盖后才能使用）。在访问 CF 卡时，卡盖必须关闭（参见 CF 卡 DIP 开关的位置。）

N

音频输入接口 (L-IN/MIC)：此接口用于连接麦克风（使用 3.5 毫米（0.13 英寸）的微型插口连接器）（仅 XBT GT5340）。

O

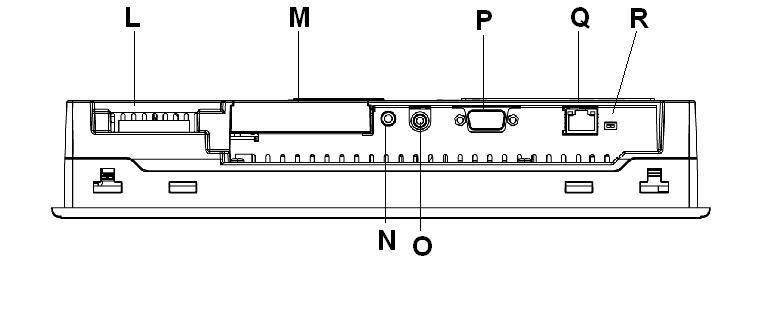

视频输入接口：此接口用于连接摄像机 NTSC (59.9Hz)/PAL (50Hz)。与 RCA 转换器 (75 Ω) 一起使用（仅 XBT GT5340）。

P

串行接口 COM1：将 RS-232C 或 RS-422-485 串行电缆（从主机 PLC）连接到 XBT GT 设备（COM1 端口）。

Q

串行接口 COM2：将 RS-485 串行电缆（从主机 PLC）连接到 XBT GT（COM2 端口）。

R

RS-485 线路极化选择器开关

正面

背面

左侧和右侧

底部

A

显示器：显示用户创建的画面和远程设备变量。

B

触摸屏：执行画面切换操作并将数据发送到主机 PLC。

C

状态 LED:

o绿灯（常亮）：正常运行（已接通电源）或离线操作。

o橙色灯（常亮）：检测到背光灯烧坏。

o橙色灯（闪烁）：软件正在启动。

o红灯（常亮）：电源开启。

o熄灭：电源关闭。

D

扩展单元接口：将扩展单元与通讯器件相连。

E

以太网接口 (LAN) (10Base-T/100Base-TX)：使用 RJ-45 连接器，通过 LED 亮起或熄灭指示当前状态。

o绿灯亮起：数据传输功能可用。

o绿灯熄灭：无连接或者通讯随后丢失。

o黄灯亮起：数据传输正在进行。

o黄灯熄灭：无数据传输。

F

USB 主机接口 (USB1.1)（2 个）：将数据传输线、支持 USB 的打印机、外设或 PLC USB 端口连接到 XBT GT。最大通讯距离为 5 米（196.84 英寸）。

G

扩展单元接口 (EXT1)：将扩展单元与通讯器件相连。

H

扩展单元接口 (EXT2)：扩展显示功能

I

辅助输入/输出/语音输出接口 (AUX)。

此接口用于：

o外部复位

o警报输出

o蜂鸣器输出

o声音输出

J

扩展存储接口盖

K

CF 卡访问指示灯：

o绿灯亮起：CF 卡已插入且卡盖关闭，或者正在访问 CF 卡。

o绿灯熄灭：未插入 CF 卡或目前没有访问 CF 卡。

L

电源插头连接器：电源线穿过此连接器连接。

M

CF 卡盖：CF 卡 I/F 和 DIP 开关位于 CF 卡盖内部（需要在打开 CF 卡盖后才能使用）。在访问 CF 卡时，卡盖必须关闭（参见 CF 卡 DIP 开关的位置。）

N

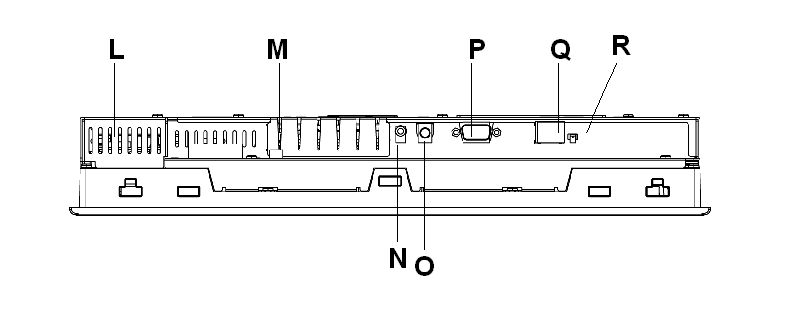

音频输入接口 (L-IN/MIC)：此接口用于连接麦克风（使用 3.5 毫米（0.13 英寸）的微型插口连接器）（仅 XBT GT6340）。

O

视频输入接口：此接口用于连接摄像机 NTSC (59.9Hz)/PAL (50Hz)。与 RCA 转换器 (75 Ω) 一起使用（仅 XBT GT6340）。

P

串行接口 COM1：将 RS-232C 或 RS-422-485 串行电缆（从主机 PLC）连接到 XBT GT 设备（COM1 端口）。

Q

串行接口 COM2：将 RS-485 串行电缆（从主机 PLC）连接到 XBT GT（COM2 端口）。

R

RS-485 线路极化选择器开关

正面

背面

左侧和右侧

底部

A

显示器：显示用户创建的画面和远程设备变量。

B

触摸屏：执行画面切换操作并将数据发送到主机 PLC。

C

状态 LED:

o绿灯（常亮）：正常运行（已接通电源）或离线操作。

o橙色灯（常亮）：检测到背光灯烧坏。

o橙色灯（闪烁）：软件正在启动。

o红灯（常亮）：电源开启。

o熄灭：电源关闭。

D

扩展单元接口：将扩展单元与通讯器件相连。

E

以太网接口 (LAN) (10Base-T/100Base-TX)：使用 RJ-45 连接器，通过 LED 亮起或熄灭指示当前状态。

o绿灯亮起：数据传输功能可用。

o绿灯熄灭：无连接或者通讯随后丢失。

o黄灯亮起：数据传输正在进行。

o黄灯熄灭：无数据传输。

F

USB 主机接口 (USB1.1)（2 个）：将数据传输线、支持 USB 的打印机、外设或 PLC USB 端口连接到 XBT GT。最大通讯距离为 5 米（196.84 英寸）。

G

扩展单元接口 (EXT1)：将扩展单元与通讯器件相连。

H

扩展单元接口 (EXT1)：扩展显示功能

I

辅助输入/输出/语音输出接口 (AUX)

此接口用于：

o外部复位

o警报输出

o蜂鸣器输出

o声音输出

J

扩展存储接口盖

K

CF 卡访问指示灯：

o绿灯亮起：CF 卡已插入且卡盖关闭，或者正在访问 CF 卡。

o绿灯熄灭：未插入 CF 卡或目前没有访问 CF 卡。

L

电源插头连接器：电源线连接到此连接器。

M

CF 卡盖：CF 卡 I/F 和 DIP 开关位于 CF 卡盖内部（需要在打开 CF 卡盖后才能使用）。在访问 CF 卡时，卡盖必须关闭（参见 CF 卡 DIP 开关的位置。）

N

音频输入接口 (L-IN/MIC)：此接口用于连接麦克风（使用 3.5 毫米（0.13 英寸）的微型插口连接器）（仅 XBT GT7340）。

O

视频输入接口：此接口用于连接摄像机 NTSC (59.9Hz)/PAL (50Hz)。与 RCA 转换器 (75 Ω) 一起使用（仅 XBT GT7340）。

P

串行接口 COM1：将 RS-232C 或 RS-422-485 串行电缆（从主机 PLC）连接到 XBT GT 设备（COM1 端口）。

Q

串行接口 COM2：将 RS-485 串行电缆（从主机 PLC）连接到 XBT GT（COM2 端口）。

R

RS-485 线路极化选择器开关。

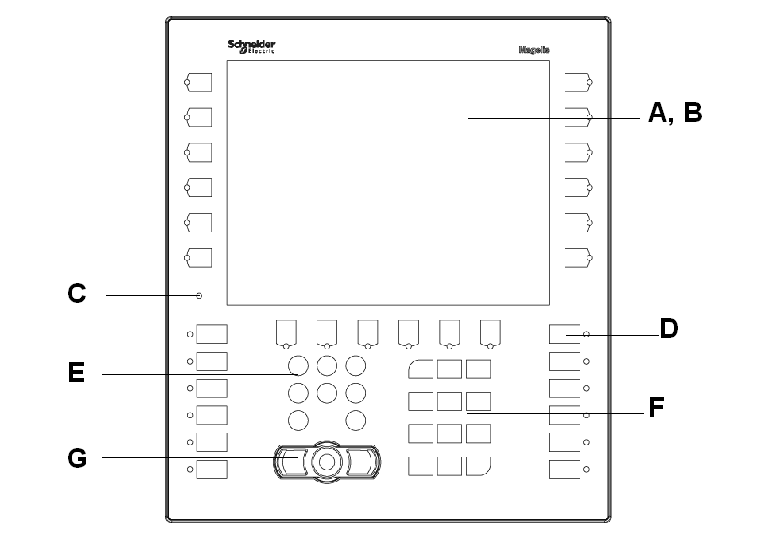

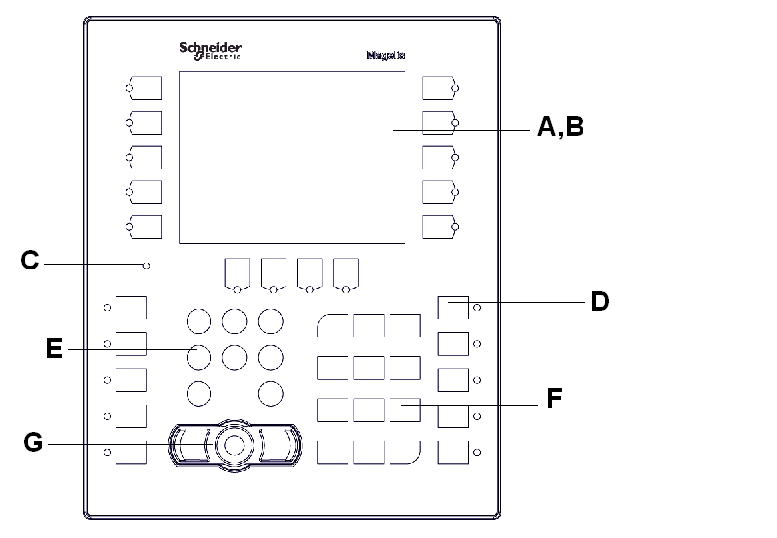

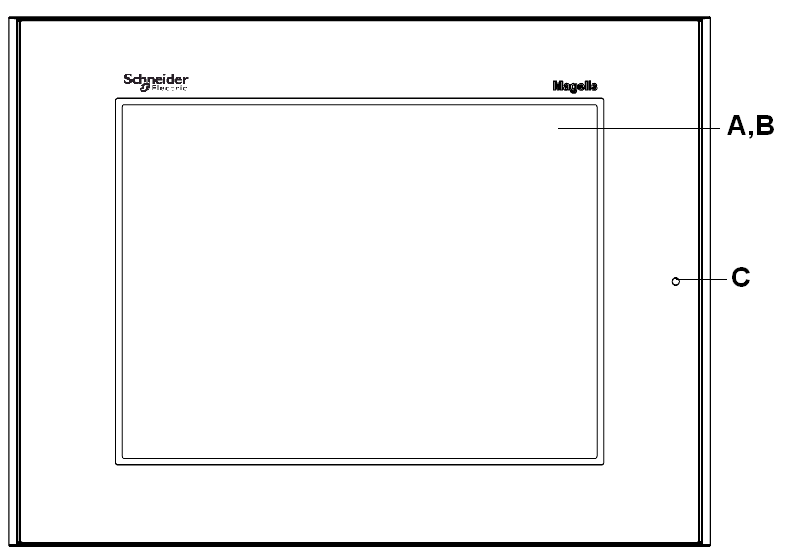

正面

A

显示器：显示用户创建的画面和远程设备变量。

B

触摸屏：执行画面切换操作并将数据发送到主机 PLC。

C

状态 LED:

o绿灯（常亮）：正常运行（已接通电源）或离线操作。

o橙色灯（常亮）：检测到背光灯烧坏。

o橙色灯（闪烁）：软件正在启动。

o熄灭：电源关闭。

D

功能键（R1 到 R10、R21 到 R24、F1 到 F10）：用于功能键。

E

系统键盘：控制各种系统操作。

F

字母数字键盘：用于输入字符或数值。

G

鼠标指针：用于移动光标和按钮，激活对象，并启用数据输入。

背面

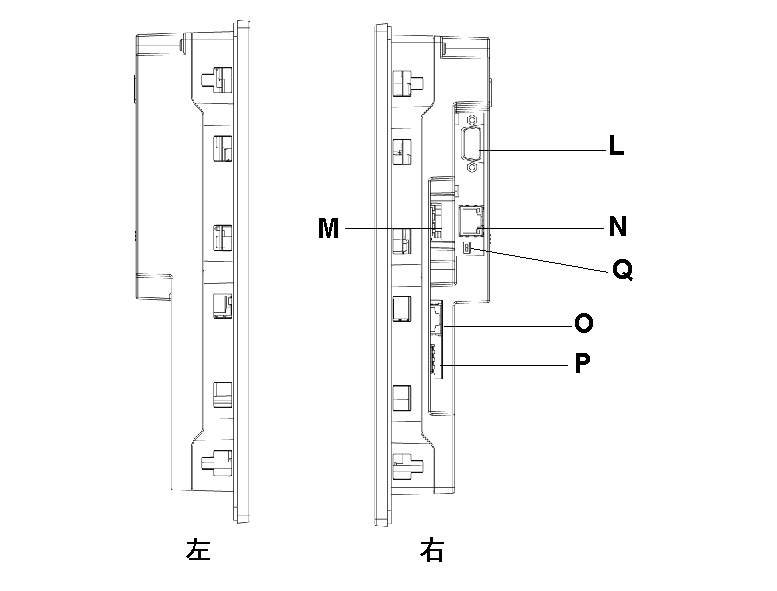

左侧和右侧

底部

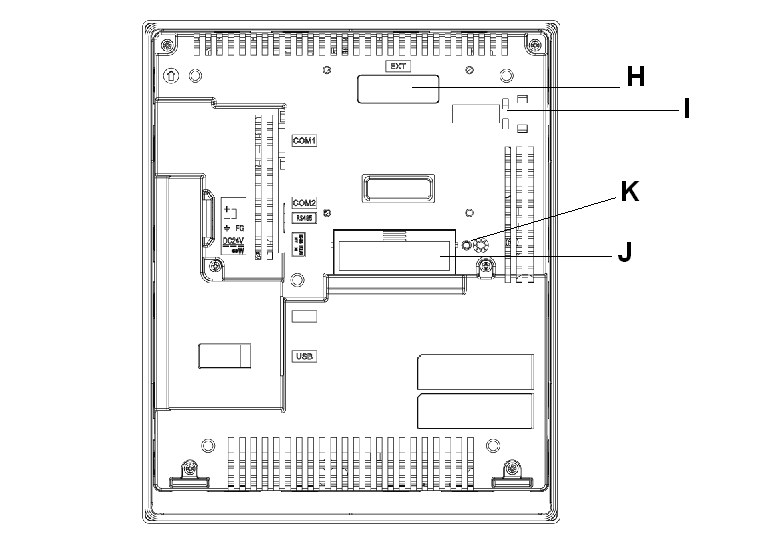

H

扩展单元接口 (EXT1)：将扩展单元与通讯器件相连。

I

以太网指示灯（XBT GK2120 除外）：通过 LED 亮起或熄灭指示当前状态。

o绿灯亮起：数据传输功能可用。

o绿灯熄灭：无连接或者通讯随后丢失。

o黄灯亮起：数据传输正在进行。

o黄灯熄灭：无数据传输。

J

CF 卡盖：CF 卡接口和 DIP 开关位于 CF 卡盖下方（需要在打开 CF 卡盖后才能使用）。在访问 CF 卡时，卡盖必须关闭（参见 CF 卡 DIP 开关的位置。）

K

CF 卡访问指示灯：

o绿灯亮起：CF 卡已插入且卡盖关闭，或者正在访问 CF 卡。

o绿灯熄灭：未插入 CF 卡或目前没有访问 CF 卡。

L

串行接口 COM1：将 RS-232C 或 RS-422-485 串行电缆（从主机 PLC）连接到该设备（COM1 端口）。

M

电源输入端子块：给该设备连接上设备电源线的输入导线和接地导线。

N

串行接口 COM2：将 RS-485 串行电缆（从主机 PLC）连接到该设备（RS-485 端口）。

O

以太网接口 (10Base-T/100Base-TX)（XBT GK2120 除外）：使用 RJ-45 连接器。

P

USB 主机接口 (USB1.1)：将数据传输线、支持 USB 的打印机、外设或 PLC USB 端口连接到 XBT GK。最大通讯距离为 5 米（196.84 英寸）。

Q

RS-485 线路极化选择器开关。

正面

A

显示器：显示用户创建的画面和远程设备变量。

B

触摸屏：执行画面切换操作并将数据发送到主机 PLC。

C

状态 LED:

o绿灯（常亮）：正常运行（已接通电源）或离线操作。

o橙色灯（常亮）：检测到背光灯烧坏。

o橙色灯（闪烁）：软件正在启动。

o熄灭：电源关闭。

D

功能键（R1 到 R12、R21 到 R26、F1 到 F12）：用于功能键。

E

系统键盘：控制各种系统操作。

F

字母数字键盘：用于输入字符或数值。

G

鼠标指针：用于移动光标和按钮，激活对象，并启用数据输入。

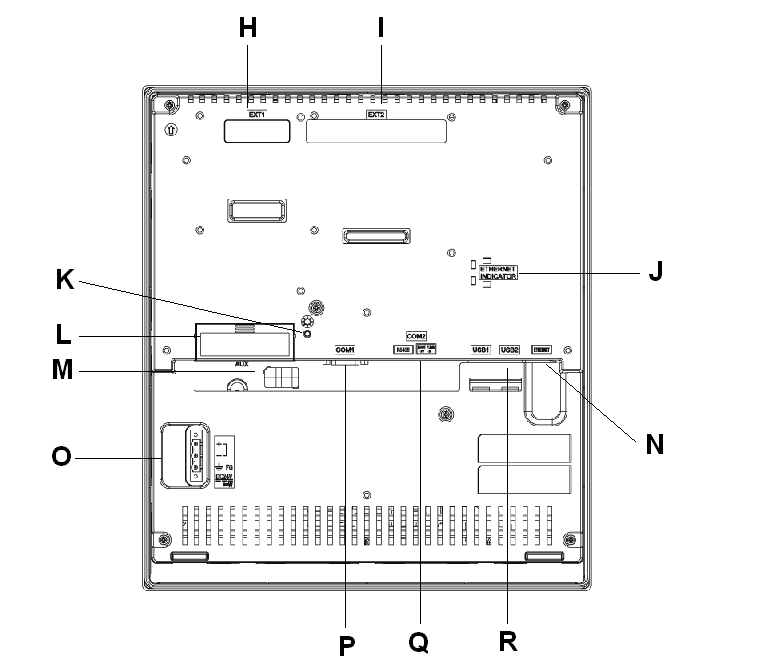

背面

左侧和右侧

底部

H

扩展单元接口 (EXT1)：将扩展单元与通讯器件相连。

I

扩展单元接口 (EXT2)：将扩展单元与通讯器件相连。

J

以太网指示灯：通过 LED 亮起或熄灭指示当前状态。

o绿灯亮起：数据传输功能可用。

o绿灯熄灭：无连接或者通讯随后丢失。

o黄灯亮起：数据传输正在进行。

o黄灯熄灭：无数据传输。

K

CF 卡访问指示灯：

o绿灯亮起：CF 卡已插入且卡盖关闭，或者正在访问 CF 卡。

o绿灯熄灭：未插入 CF 卡或目前没有访问 CF 卡。

L

CF 卡盖：CF 卡接口和 DIP 开关位于 CF 卡盖内部（需要在打开 CF 卡盖后才能使用）。在访问 CF 卡时，卡盖必须关闭（参见 CF 卡 DIP 开关的位置。）

M

辅助输入/输出/语音输出接口 (AUX)

此接口用于：

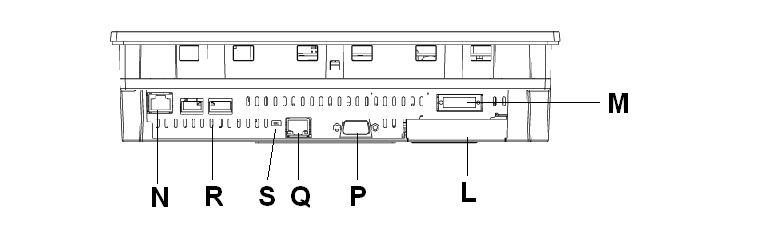

o外部复位

o警报输出

o蜂鸣器输出

o声音输出

N

以太网接口 (10Base-T/100Base-TX)：使用 RJ-45 连接器。

O

电源输入端子块：给该设备连接上 XBT GK 电源线的输入导线和接地导线。

P

串行接口 COM1：将 RS-232C 或 RS-422 串行电缆（从主机 PLC）连接到该设备（COM1 端口）。

Q

串行接口 COM2：将 RS-485 串行电缆（从主机 PLC）连接到该设备（RS-485 端口）。

R

USB 主机接口 (USB1.1)（2 个）：将数据传输线、支持 USB 的打印机、外设或 PLC USB 端口连接到 XBT GK。最大通讯距离为 5 米（196.84 英寸）。

S

RS-485 线路极化选择器开关。

正面

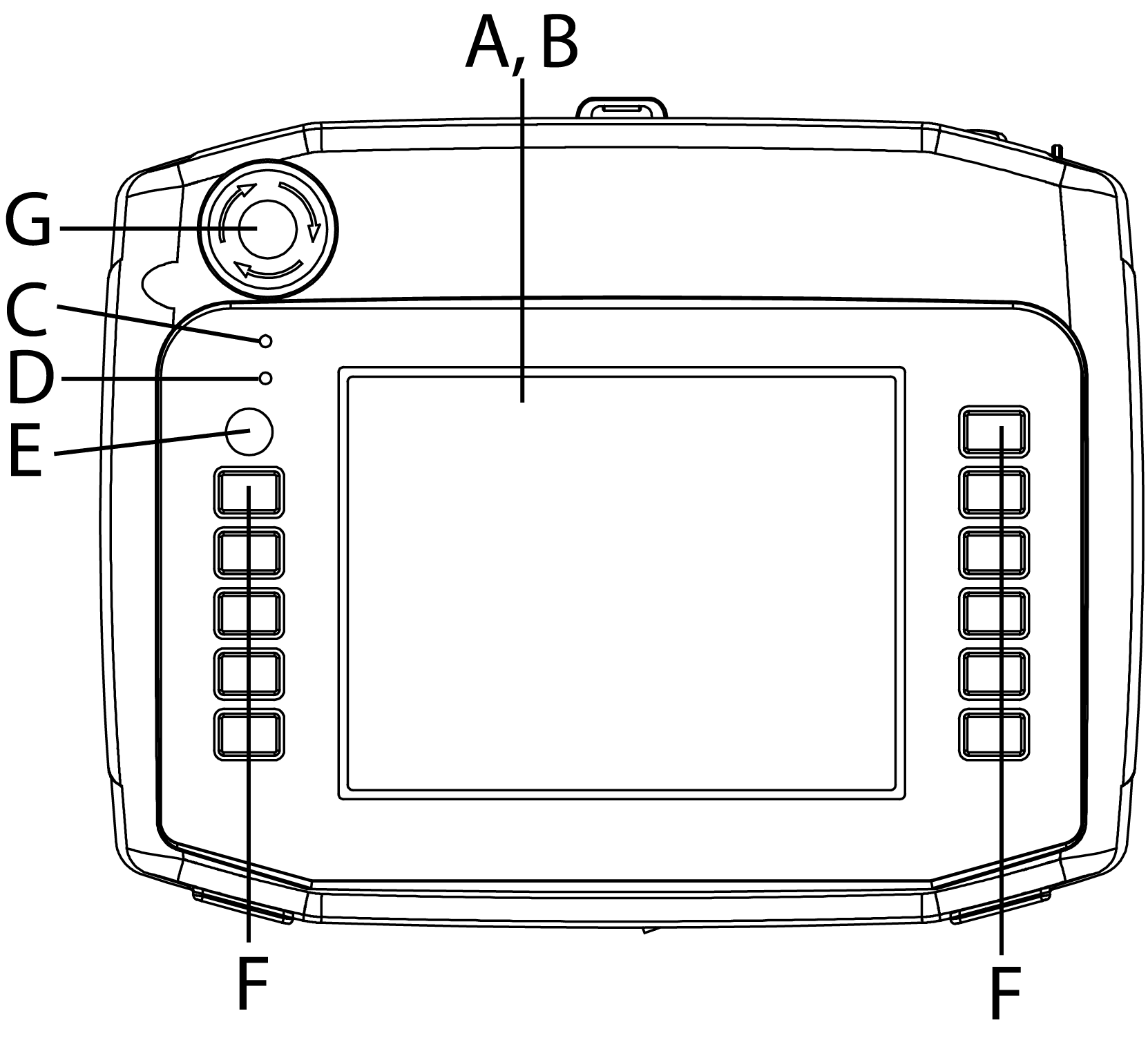

A

显示器：显示用户创建的画面和远程设备变量。

B

触摸屏：执行画面切换操作并将数据发送到主机 PLC。

C

状态 LED:

o绿灯（亮起）：正常运行（已接通电源）或离线操作。

o橙色灯（亮起）：检测到背光灯烧坏。

o橙色灯（闪烁）：软件正在启动。

o熄灭：电源关闭。

D

操作 LED：

o绿灯亮起：操作开关打开。

o熄灭：操作开关关闭。

E

操作开关：按下此开关时， XBT GH 设备可以接受来自触摸屏和功能开关的输入。

F

功能开关：功能由画面编辑软件进行设置。详细信息请参阅 Vijeo-Designer 在线帮助。

G

急停开关

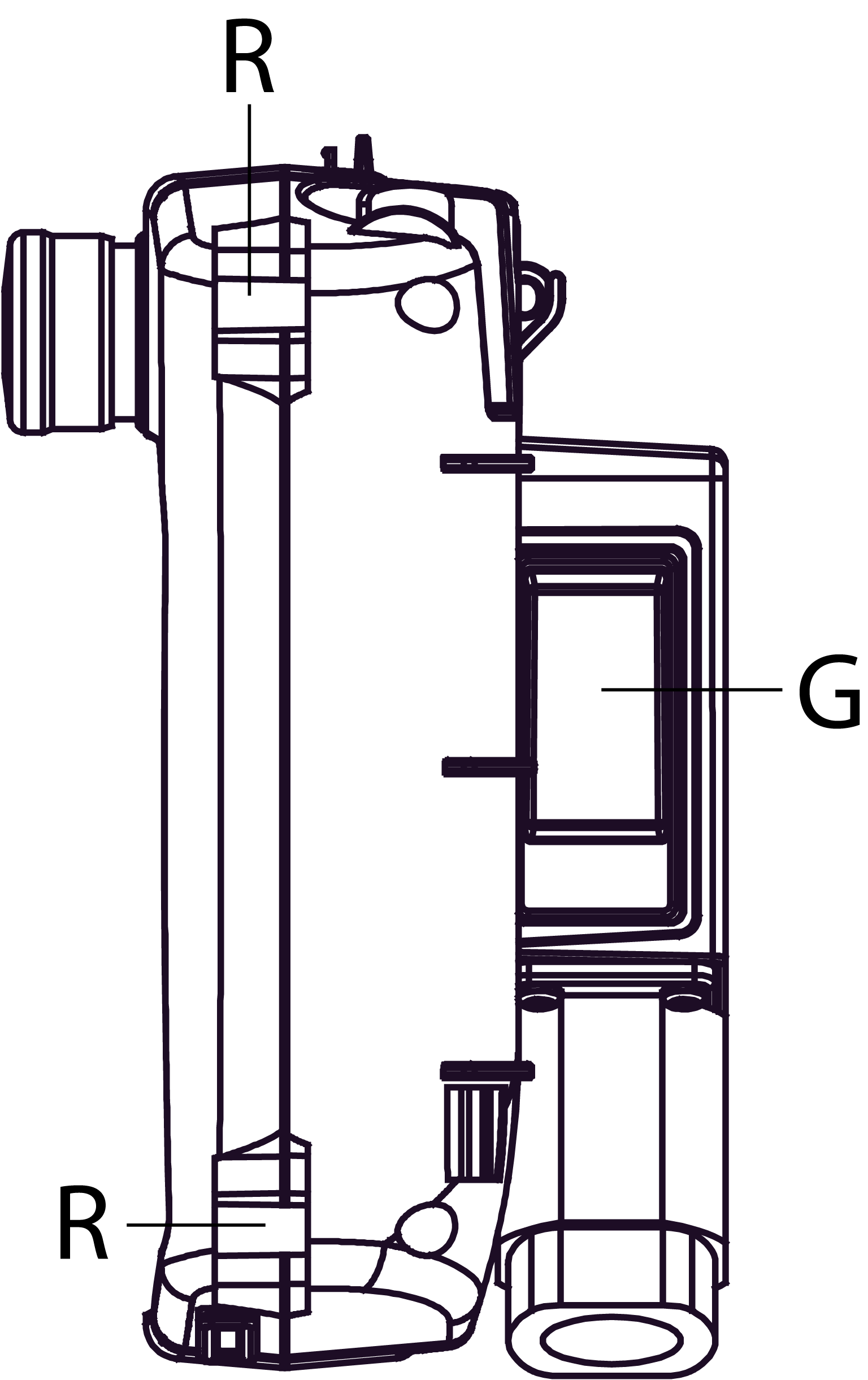

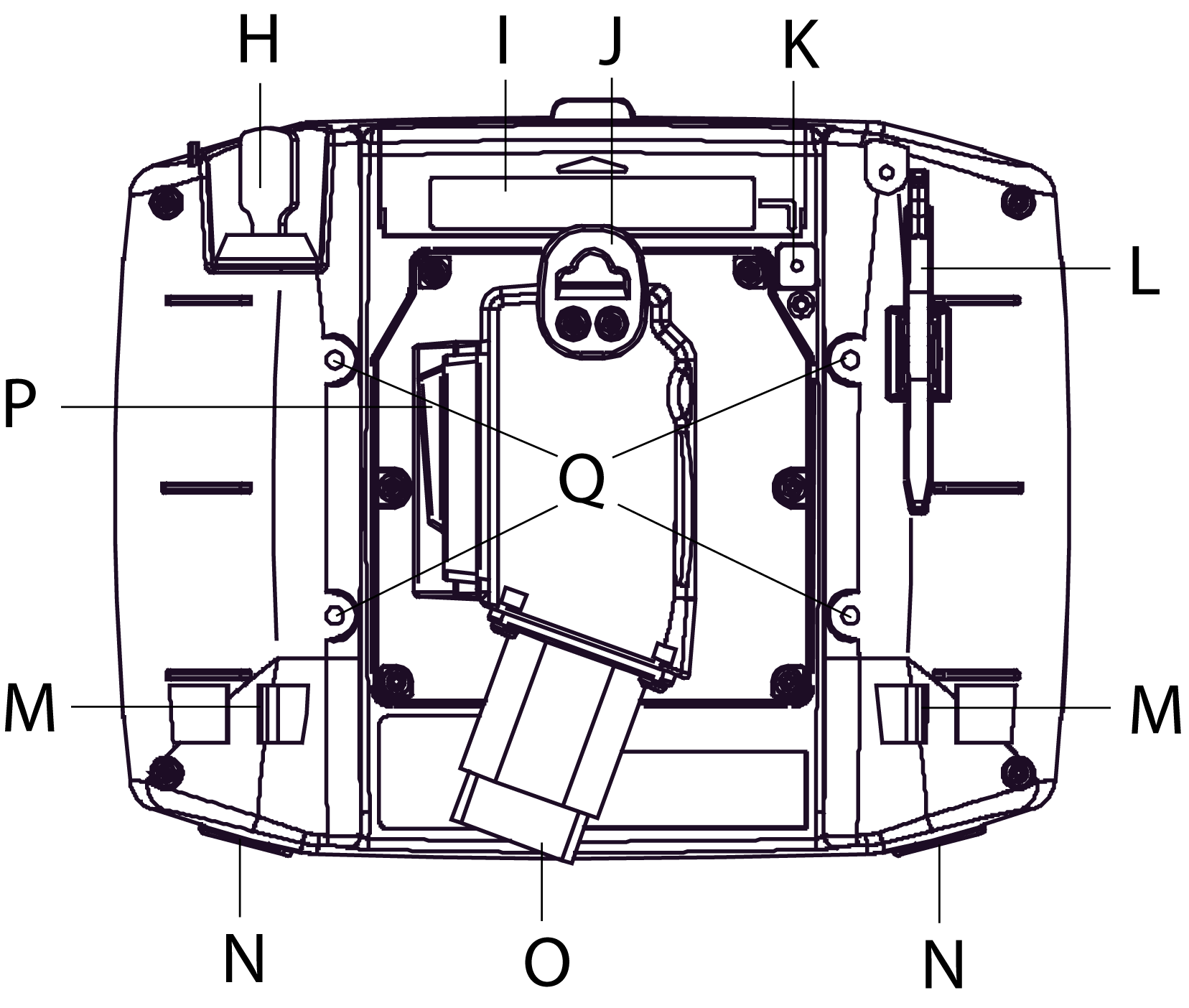

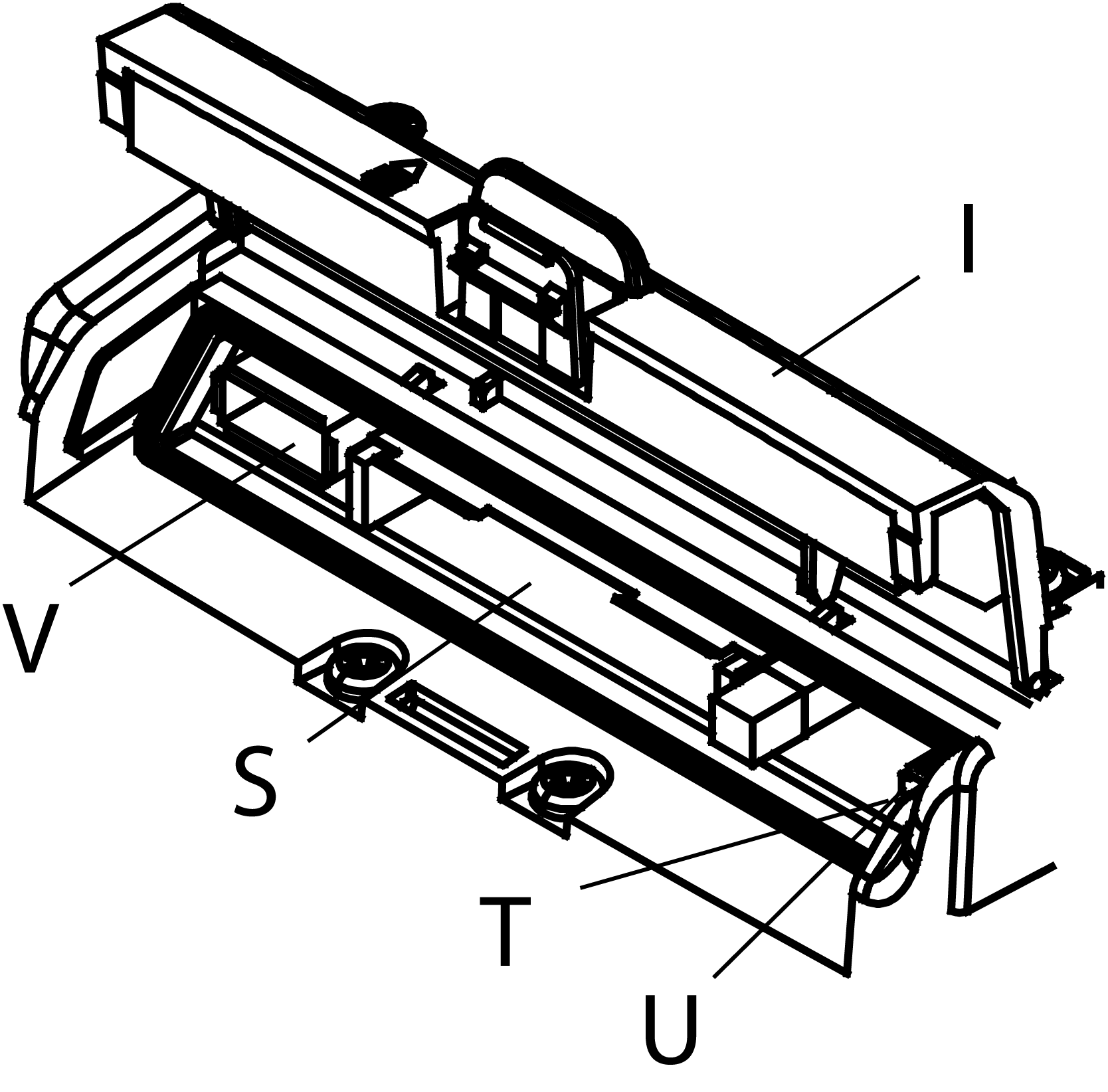

背面

右

CF 卡盖开启视图

H

钥匙开关：通过旋转钥匙，打开/关闭 XBT GH 设备的电源。

I

CF 卡盖：CF 卡接口和 DIP 开关位于 CF 卡盖内部（需要在打开 CF 卡盖后才能使用）。在访问 CF 卡时，卡盖必须关闭（参见 CF 卡 DIP 开关的位置。）

J

拉钩：用于临时将 XBT GH 设备临时悬挂于墙壁上的拉钩。

注：推荐使用以下拉钩配件：

oΦ7 及以下的杆形或 S 形钩子。

oM4 平头形机器螺钉（头直径为 Φ7 及以下）。

o面板厚度：1 到 1.6 毫米（0.04 到 0.06 英寸）

o模板宽度：14 毫米（0.55 英寸）

K

CF 卡访问指示灯：

o绿灯亮起：CF 卡已插入且卡盖关闭，或者正在访问 CF 卡。

o绿灯熄灭：未插入 CF 卡或目前没有访问 CF 卡。

L

触笔：用于在触摸屏画面中输入数据。

M

皮带拉手插孔(2个)

N

用于插入功能开关标签的插孔（2张）

O

XBTGH 电缆接口(带接口盖)

P

3 位使能开关：此开关提供三个位置：

o未被按下（释放）状态。

o半按下开关状态。

o完全按下状态。

Q

壁挂适配器插槽：如要将 XBT GH 设备安装到面板中或者安装到可商购的臂件中，请将专用壁挂适配器（选配）插入此插槽中。

R

安全颈绳插孔(4 个)

S

CF 卡接口：将 CF 卡插入此插槽中。

T

LAN 状态 LED：通过 LED 亮起或熄灭指示以太网传输接口 (10BASE-T/100BASE-TX) 的当前状态。

o绿灯亮起：数据传输功能可用。

o绿灯闪烁：数据传输正在进行。

o绿灯熄灭：无连接或者通讯随后丢失。

o橙色灯亮起：正与 100BASE-TX 连接。

o橙色灯熄灭：正与 100BASE-T 连接或者无连接。

U

DIP 开关：插入 CF 卡后请把 DIP 开关 4 设置为 ON， 并且关闭 CF 卡盖，然后才可以使用 GP 设备。

更多信息请参阅第 13 页的 “CF 卡 DIP 开关”。

V

USB 主机接口：符合 USB 1.1。使用“A 型”连接器。电源电压：DC5 V±5%，输出电流：500 mA（最大）。

连接传输电缆、存储介质（USB 存储器，CF 卡读卡器）等。最大通讯距离：5 米（196.84 英寸）。
