Ersatzteile und Zubehör für die

Übersicht

Nachstehend werden die verfügbaren Ersatz- und Zubehörteile aufgeführt:

oKlemmnaben

oUmlenkrollen

oSensor-Verlängerungskabel

Klemmnaben

Bestelldaten

Darstellung	Beschreibung	Achse	ØD in mm (in)⁽¹⁾	Bestellnummer
	Zur Montage von Zubehör an der Motor- oder Getriebewelle: o1x Klemmnabe mit Spannschraube	CAR40 CAR41	6,35 (0.25)	SPM3MFCC06A06
			8 (0.315)	SPM3MFCC08A06
			9 (0.354)	SPM3MFCC09A06
			10 (0.39)	SPM3MFCC10A06
			11 (0.43)	SPM3MFCC11A06
			12 (0.47)	SPM3MFCC12A06
			14 (0.55)	SPM3MFCC14A06
		CAR42 CAR43 CAR44	6,35 (0.25)	SPM3MFCC06A07
			8 (0.315)	SPM3MFCC08A07
			9 (0.354)	SPM3MFCC09A07
			10 (0.39)	SPM3MFCC10A07
			11 (0.43)	SPM3MFCC11A07
			12 (0.47)	SPM3MFCC12A07
			14 (0.55)	SPM3MFCC14A07
			16 (0.63)	SPM3MFCC16A07
			19 (0.75)	SPM3MFCC19A07
			20 (0.79)	SPM3MFCC20A07
(1) Siehe Maßzeichnung (folgende Tabelle).

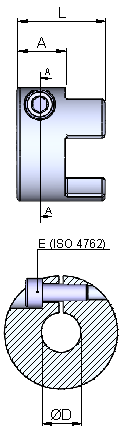

Maßzeichnung	Parameter	Symbol	Einheit	Achse
Maßzeichnung	Parameter	Symbol	Einheit	CAR40 CAR41	CAR42 CAR43 CAR44
	Trägheitsmoment	J	kg·cm² (lb·in²)	0,015 (0.0051)	0,15 (0.051)
	Anzugsmoment	–	Nm (lbf-in)	1,9 (16.8)	14 (14)
	Schraube ISO 4762	E	–	M3	M6
	Abmessung	A	mm (in)	11 (0.43)	17 (0.67)
		ØD		⁽¹⁾	⁽¹⁾
		L		22 (0.87)	31 (1.22)

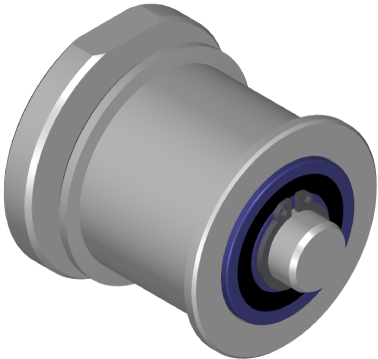

Umlenkrollen

Bestelldaten

Beschreibung	Achse	Merkmal	Bestellnummer
Für die Umlenkung des Zahnriemens: o2x Umlenkrollen mit Lagerbolzen, Kugellagern und Sicherungsringen	CAR41	Standard	SPM3MDPR41S
	CAR41	Erhöhte Korrosionsbeständigkeit	SPM3MDPR41C
	CAR42	Standard	SPM3MDPR42S
	CAR42	Erhöhte Korrosionsbeständigkeit	SPM3MDPR42C
	CAR43	Standard	SPM3MDPR43S
	CAR43	Erhöhte Korrosionsbeständigkeit	SPM3MDPR43C
	CAR44	Standard	SPM3MDPR44S
	CAR44	Erhöhte Korrosionsbeständigkeit	SPM3MDPR44C

Elastomerzahnkränze

Bestelldaten

Darstellung	Beschreibung	Achse	Bestellnummer
	Zum Entkoppeln der Spreiznabe und der Klemmnabe: o1x Elastomerzahnkranz, rot	CAR40 CAR41	SPM3MFR09A018
CAR42 CAR43 CAR44	SPM3MFR14A034

Darstellung

Beschreibung

Achse

Bestellnummer

Zum Entkoppeln der Spreiznabe und der Klemmnabe:

o1x Elastomerzahnkranz, rot

CAR40

CAR41

SPM3MFR09A018

CAR42

CAR43

CAR44

SPM3MFR14A034

HINWEIS: Beachten Sie das maximal zulässige Antriebsmoment für die Achse. Der Elastomerzahnkranz kann ein größeres Moment übertragen als die Achse aufnehmen kann.

Abmessungen

Maßzeichnung	Definition	Symbol	Einheit	Achse
Maßzeichnung	Definition	Symbol	Einheit	CAR40 CAR41	CAR42 CAR43 CAR44
	Trägheitsmoment	J	kg·cm² (lb·in²)	0,001 (0.00034)	0,013 (0.0044)
	Shorehärte	–	SH A	98	98
	Farbe	–	–	rot	rot
	Abmessung	ØD	mm (in)	9 (0.354)	14 (0.55)

Spreiznaben

Bestelldaten

Darstellung	Beschreibung	Achse	Bestellnummer
	Zur Montage des Motors oder des Getriebes: o1x Spreiznabe mit Konus und Spannschraube	CAR40 CAR41	SPM3MFSC10A14
CAR42 CAR43 CAR44	SPM3MFSC20A20

Darstellung

Beschreibung

Achse

Bestellnummer

Zur Montage des Motors oder des Getriebes:

o1x Spreiznabe mit Konus und Spannschraube

CAR40

CAR41

SPM3MFSC10A14

CAR42

CAR43

CAR44

SPM3MFSC20A20

Abmessungen

Maßzeichnung	Definition	Symbol	Einheit	Achse
Maßzeichnung	Definition	Symbol	Einheit	CAR40 CAR41	CAR42 CAR43 CAR44
	Trägheitsmoment	J	kg·cm² (lb·in²)	0,009 (0.0031)	0,09 (0.031)
	Anzugsmoment	M_t	Nm (lbf-in)	2.9 (25.7)	10 (89)
	Schraube ISO 4762	E	–	M4	M6
	Abmessung	A	mm (in)	14 (0.55)	20 (0.79)
		ØD		10 (0.39)	20 (0.79)
		L		30 (1.18)	42 (1.65)

Getriebe

Nähere Informationen zu geeigneten Getrieben für die Achse erhalten Sie bei Ihrem Schneider Electric-Ansprechpartner.

HINWEIS: Wenn Adaptionsmaterial erforderlich ist, muss dieses gemeinsam mit dem Getriebe bestellt werden.

Zentrierhülsen

Bestelldaten

Darstellung	Beschreibung	Achse	Bestellnummer
	Zur präzisen und reproduzierbaren Montage der Nutzlast an den Endplatten: o20x Zentrierhülse	CAR40 CAR41	VW33MF020LD01
CAR42 CAR43	VW33MF020LD02
CAR44	VW33MF020LD03

Darstellung

Beschreibung

Achse

Bestellnummer

Zur präzisen und reproduzierbaren Montage der Nutzlast an den Endplatten:

o20x Zentrierhülse

CAR40

CAR41

VW33MF020LD01

CAR42

CAR43

VW33MF020LD02

CAR44

VW33MF020LD03

Abmessungen

Maßzeichnung	Definition	Symbol	Einheit	Achse
Maßzeichnung	Definition	Symbol	Einheit	CAR40 CAR41	CAR42 CAR43	CAR44
	Abmessung	ØD1	mm (in)	5.5 (0.217)	6,6 (0.26)	9 (0.354)
		ØD2		8 H6 (0.315)	10 H6 (0.39)	12 H6 (0.47)
		H		3.8 (0.15)

Motoren

Nähere Informationen zu geeigneten Motoren für die Achse erhalten Sie bei Ihrem Schneider Electric-Ansprechpartner.

HINWEIS: Wenn Adaptionsmaterial erforderlich ist, muss dieses gemeinsam mit dem Motor bestellt werden.

Sensoren

Bestelldaten

Beschreibung	Achse	Sensorkontakttyp	Bestellnummer
Zum Erkennen der Endposition der Achse: o1x Sensor o1x Sensormutter	Alle	PNP, Öffner	VW32SPBP01M8
		PNP, Schließer	VW32SPAP01M8
		NPN, Öffner	VW32SNBP01M8
		NPN, Schließer	VW32SNAP01M8

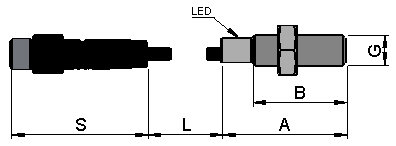

Abmessungen

Maßzeichnung	Definition	Symbol	Einheit	Achse
Maßzeichnung	Definition	Symbol	Einheit	Alle
	Gewinde	G	–	M8
	Abmessung	A	mm (in)	33 (1.3)
		B		25 (0.98)
		L		100 (3.9)
		S		36.5 (1.44)

HINWEIS: Angaben zur Anschlussbelegung finden Sie unter Technische Kenndaten der Sensoren.

Sensor-Verlängerungskabel

Bestelldaten

Darstellung	Beschreibung	Für Sensorkontakttyp	Länge in m (ft)	Bestellnummer
	Zur Verlängerung des Sensorkabels: o1x Sensor-Verlängerungskabel Schleppkettentauglich; sensorseitig mit 3-poligem M8-Rundsteckverbinder-Dose, zweites Kabelende offen.	PNP und NPN Öffner / PNP und NPN Schließer	5 (16.4)	VW32SBCBGA050
10 (33)	VW32SBCBGA100
20 (66)	VW32SBCBGA200

Darstellung

Beschreibung

Für Sensorkontakttyp

Länge in m (ft)

Bestellnummer

Zur Verlängerung des Sensorkabels:

o1x Sensor-Verlängerungskabel

Schleppkettentauglich; sensorseitig mit 3-poligem M8-Rundsteckverbinder-Dose, zweites Kabelende offen.

PNP und NPN Öffner / PNP und NPN Schließer

5 (16.4)

VW32SBCBGA050

10 (33)

VW32SBCBGA100

20 (66)

VW32SBCBGA200

Wellenzapfen

Bestelldaten

Darstellung	Beschreibung	Achse	Bestellnummer
	Zum Anschließen externer Komponenten, z. B. ein externer Geber: o1x Wellenzapfen mit Konus und Spannschraube	CAR40 CAR41	VW33MF1S12A12
CAR42 CAR43 CAR44	VW33MF1S27A20

Darstellung

Beschreibung

Achse

Bestellnummer

Zum Anschließen externer Komponenten, z. B. ein externer Geber:

o1x Wellenzapfen mit Konus und Spannschraube

CAR40

CAR41

VW33MF1S12A12

CAR42

CAR43

CAR44

VW33MF1S27A20

Maßzeichnung	Parameter	Symbol	Einheit	Achse
Maßzeichnung	Parameter	Symbol	Einheit	CAR40 CAR41	CAR42 CAR43 CAR44
	Trägheitsmoment	J	kg·cm² (lb·in²)	0,002 (0.000683)	0,05 (0.017)
	Anzugsmoment	M_t	Nm (lbf-in)	2.9 (16.8)	10 (89)
	Schraube ISO 4762	E	–	M4	M6
	Max. Radialkraft	F_R	N (lbf)	230 (52)	400 (90)
	Abmessung	A	mm (in)	12 (0.47)	27 (1.06)
		B		5.5 (0.217)	7 (0.276)
		ØD		12 (0.47)	20 (0.79)
		D2		17 (0.67)	35 (1.38)
		L		31.5 (1.24)	54 (2.13)

Nutensteine

Bestelldaten

Beschreibung	Achse	Nutenstein-Typ	Bestellnummer
Zur Montage des Achsenkörpers an einer Montagefläche oder zur Montage anderer Teile an den Achse: o10x Nutensteine	CAR42	5 St M5	VW33MF010T5N5
		8 St M6	VW33MF010T8N6
		8 St M8	VW33MF010T8N8
	CAR43 CAR44	8 St M6	VW33MF010T8N6
	CAR43 CAR44	8 St M8	VW33MF010T8N8

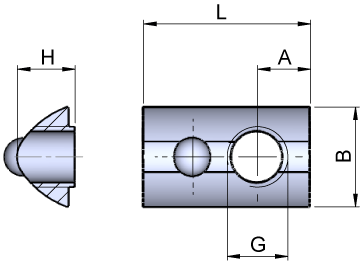

Abmessungen

Definition	Symbol	Einheit	Achse
			CAR42	CAR42 CAR43 CAR44
			5 St M5	8 St M6	8 St M8
Gewinde	G	–	M5	M6	M8
Abmessung	A	mm (in)	4 (0.157)	7 (0.276)	7 (0.276)
	B		7.7 (0.303)	13.2 (0.52)	13.2 (0.52)
	H		4.6 (0.18)	7.6 (0.3)	7.6 (0.3)
	L		12 (0.47)	22 (0.87)	22 (0.87)

T-Nut-Abdeckungen

Bestelldaten

Darstellung	Beschreibung	Achse	T-Nut-Abdeckung Größe	Bestellnummer
	Zum Abdecken der T-Nut am Achskörper: o5x T-Nut-Abdeckung, jeweils 2 m (79 in)	CAR42	5	VW33MC05B05
CAR42 CAR43 CAR44	8	VW33MC05A08

Darstellung

Beschreibung

Achse

T-Nut-Abdeckung Größe

Bestellnummer

Zum Abdecken der T-Nut am Achskörper:

o5x T-Nut-Abdeckung, jeweils 2 m (79 in)

CAR42

VW33MC05B05

CAR42

CAR43

CAR44

VW33MC05A08

Zahnriemen

Berechnung der erforderlichen Zahnriemenlänge: L = Hub + X

Parameter	Einheit	Achse
Parameter	Einheit	CAR41	CAR42	CAR43	CAR44
X	mm (in)	180 (7.1)	320 (12.6)	330 (13)	400 (15.7)

Bestelldaten

Beschreibung	Achse	Merkmal	Bestellnummer
Zur Durchführung einer Linearbewegung der Achse: o1x Zahnriemen	CAR41	Standard Länge: 1 m (3.3 ft)	SPM3MTS10L010
	CAR41	Standard Länge: 5 m (16.4 ft)	SPM3MTS10L050
	CAR42	Standard Länge: 1 m (3.3 ft)	SPM3MTS20L010
		Antistatisch Länge: 1 m (3.3 ft)	SPM3MTA20L010
		Standard Länge: 5 m (16.4 ft)	SPM3MTS20L050
		Antistatisch Länge: 5 m (16.4 ft)	SPM3MTA20L050
	CAR43	Standard Länge: 1 m (3.3 ft)	SPM3MTS25L010
		Antistatisch, Länge: 1 m (3.3 ft)	SPM3MTS25L010
		Standard, Länge: 5 m (16.4 ft)	SPM3MTS25L050
		Antistatisch Länge: 5 m (16.4 ft)	SPM3MTA25L050
	CAR44	Standard Länge: 1 m (3.3 ft)	SPM3MTS32L010
		Antistatisch Länge: 1 m (3.3 ft)	SPM3MTA32L010
		Standard Länge: 5 m (16.4 ft)	SPM3MTS32L050
		Antistatisch Länge: 5 m (16.4 ft)	SPM3MTA32L050

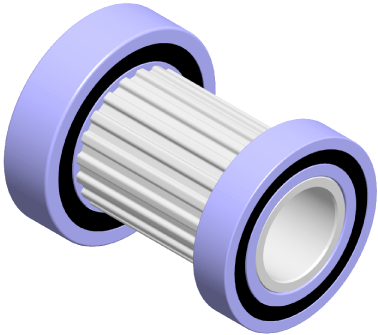

Zahnriemenräder

Bestelldaten

Beschreibung	Achse	Merkmal	Bestellnummer
Zur Übertragung des Antriebsmoments auf den Zahnriemen: o1x Zahnriemenrad mit Kugellagern	CAR41	Standard	SPM3MAW9S075
	CAR41	Erhöhte Korrosionsbeständigkeit	SPM3MAW9C075
	CAR42	Standard	SPM3MAW10S100
	CAR42	Erhöhte Korrosionsbeständigkeit	SPM3MAW10C100
	CAR43 CAR44	Standard	SPM3MAW11S100
	CAR43 CAR44	Erhöhte Korrosionsbeständigkeit	SPM3MAW11C100
