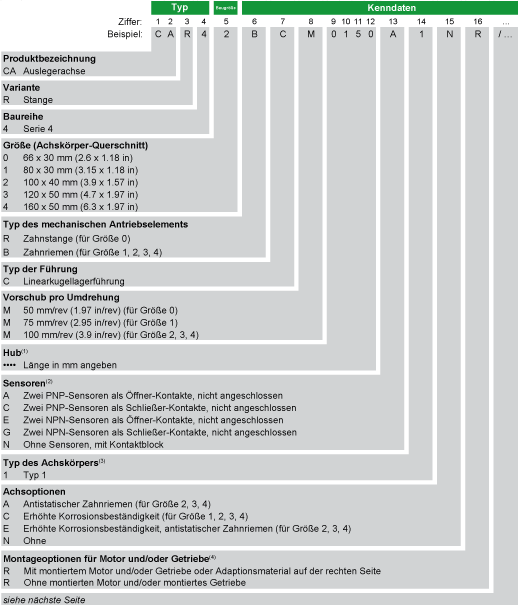

Die zutreffenden Informationen für die Achse finden Sie auf dem Typenschild an der Achse.
(1) Informationen zum minimalen und maximalen Hub pro Größe finden Sie in den mechanischen Kenndaten der Achse.
(2) Wird mit einem 0,1 m (3.9 in) langen Kabel mit M8-Stecker ausgeliefert. Informationen zu anderen Längen von Sensor-Verlängerungskabeln finden Sie unter Sensor-Verlängerungskabel.
(3) Informationen zu den Abmessungen finden Sie in den Mechanischen Kenndaten.
(4) Weitere Informationen finden Sie unter Montageoptionen für Motor und/oder Getriebe.
(5) Weitere Informationen finden Sie unter Ausrichtung und Konfiguration von Motor und/oder Getriebe.
(6) Bei einem geraden Planetengetriebe verweist die Ausrichtung auf den Gewindestift der Motoradapterplatte.
(7) In Bezug auf den Motoranschluss.

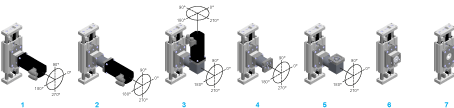

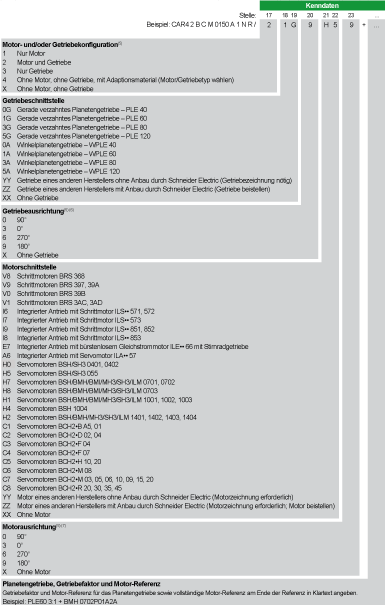

Ausrichtung und Konfiguration von Motor und/oder Getriebe
Die folgende Abbildung zeigt die mögliche Motor- und/oder Getriebeausrichtung und -konfiguration für die .
1 CAR4••C••••••••R/1XXX•••
2 CAR4••C••••••••R/2•G••••
3 CAR4••C••••••••R/2•A••••
4 CAR4••C••••••••R/3•G•••X
5 CAR4••C••••••••R/3•A•••X
6 CAR4••C••••••••R/4••X••X
7 CAR4••C••••••••H/XXXXXXX
Ausführliche Beschreibungen der finden Sie unter Typenschlüssel.
Bezeichnung der Kundenvarianten
Bei einer Kundenvariante steht an einer oder mehreren Positionen des Typenschlüssels ein „$“. Beispiel: CAR42$CM0150A1NR / 2 1G 9 H5 9
Bei Fragen zu Kundenvarianten wenden Sie sich an Ihren Schneider Electric-Ansprechpartner.
