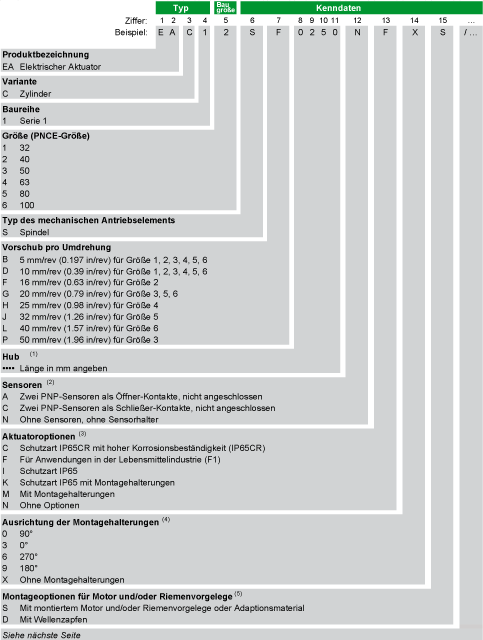

Die entsprechenden Informationen zum Aktuator finden Sie auf dem Typenschild am Aktuator.
(1) Den maximalen Hub pro Größe können Sie dem Katalog Unimotion PNCE Electric Cylinder entnehmen.
(2) Kabellänge: 300 mm (11.8 in); Steckerbinder an einem Kabelende. Verlängerungskabel als Zubehör erhältlich.
(3) Montagewinkel für Option C und F nicht verfügbar.
(4) Weitere Informationen finden Sie unter Ausrichtung der Montagewinkel.
(5) Weitere Informationen finden Sie unter Montageoptionen und -richtung für den Motor.
(6) Weitere Informationen finden Sie unter Ausrichtung und Konfiguration des Motors und/oder Riemenvorgeleges.
Bei Fragen zum Typenschlüssel wenden Sie sich an Ihren Schneider Electric-Ansprechpartner.

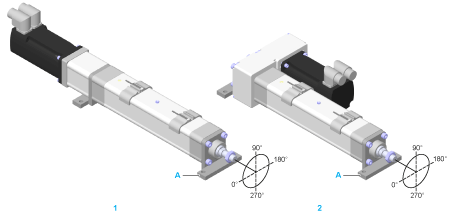

Die folgende Abbildung zeigt die mögliche Ausrichtung der Montagewinkel für die Lexium EAC1-Serie.
Das Koordinatensystem bezieht sich auf die Eingangsseite der Aktuator und gibt die Ausrichtung der Montagewinkel an, die in maximal vier Ausrichtungen (0°, 90°, 180° und 270°) mit Bezug auf die Montageseite (A) angebracht werden können.
A Montageseite
1 EAC1••••••••M6S/1XX•••
2 EAC1••••••••M6S/2•L•••

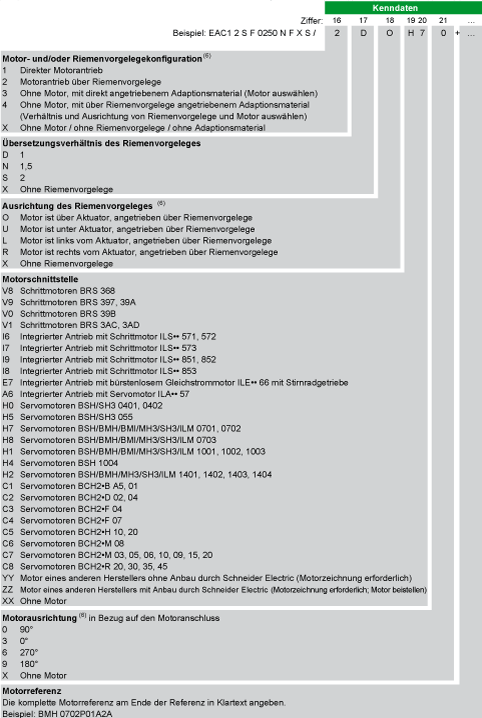

Ausführliche Beschreibungen der finden Sie unter Typenschlüssel.
Ausrichtung und Konfiguration des Motors und/oder Riemenvorgeleges

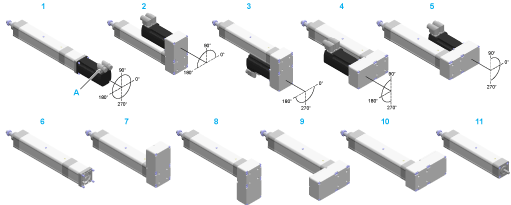

Die folgende Abbildung zeigt die mögliche Ausrichtung und Konfiguration von Motor und/oder Riemenvorgelege für die Lexium EAC1-Serie.
Das Koordinatensystem bezieht sich auf die Eingangsseite der Aktuator und gibt die Ausrichtung des Motors an, der in maximal vier Ausrichtungen (0°, 90°, 180° und 270°) mit Bezug auf die Montageseite (A) angebracht werden kann.
|
1 EAC1••••••••••S/1XX••• 2 EAC1••••••••••S/2•O••• 3 EAC1••••••••••S/2•U••• 4 EAC1••••••••••S/2•L••• 5 EAC1••••••••••S/2•R••• |
6 EAC1••••••••••S/3XX••X 7 EAC1••••••••••S/4•O••X 8 EAC1••••••••••S/4•U••X 9 EAC1••••••••••S/4•L••X 10 EAC1••••••••••S/4•R••X 11 EAC1••••••••••D/XXXXXX |
Ausführliche Beschreibungen der finden Sie unter Typenschlüssel.
Bezeichnung der Kundenvarianten
Bei einer Kundenvariante steht an einer oder mehreren Positionen des Typenschlüssels ein „$“. Beispiel: EAC12SF0250$FXS/2D0H70
Bei Fragen zu Kundenvarianten wenden Sie sich an Ihren Schneider Electric-Ansprechpartner.
