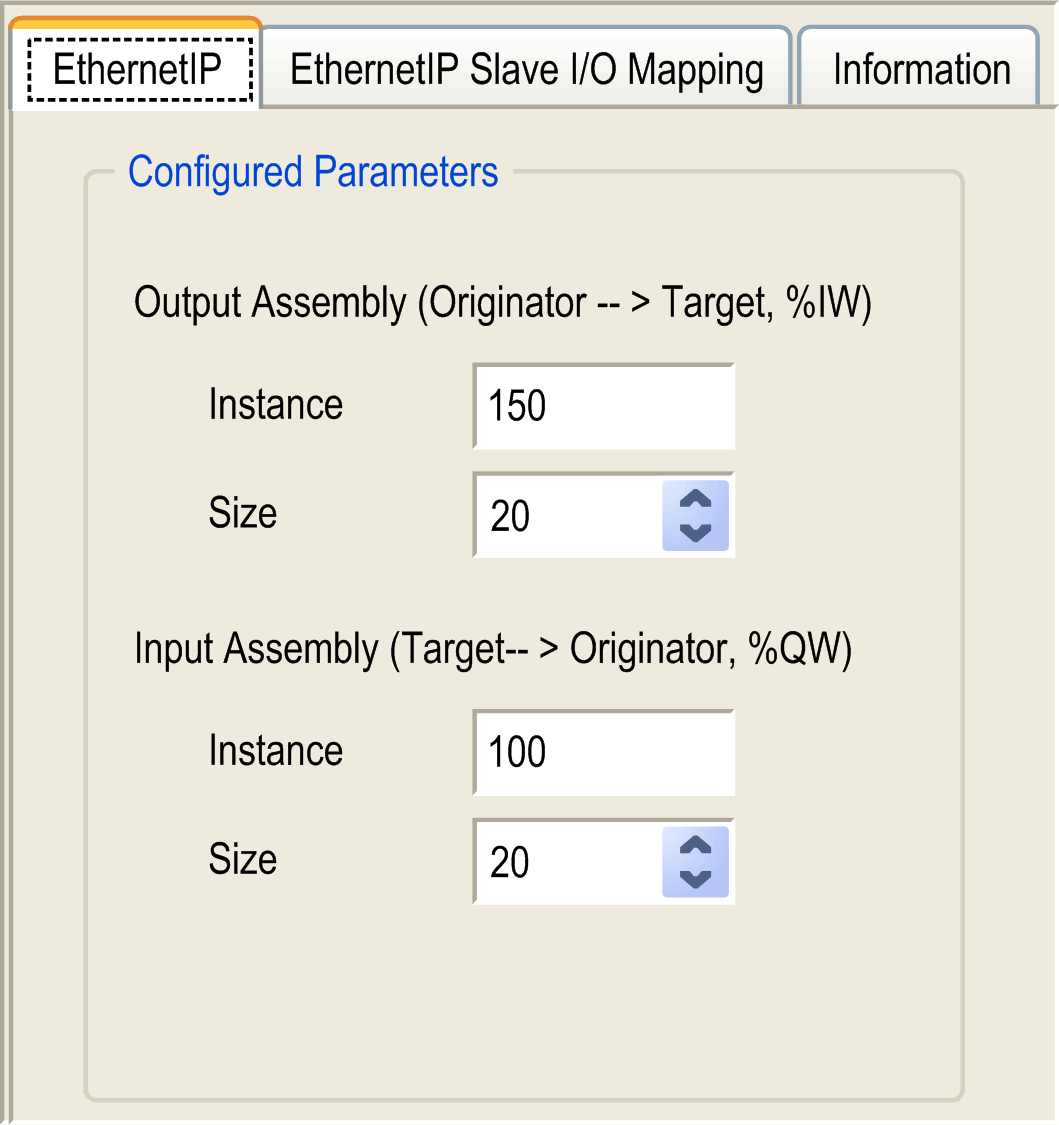

Ausgangs-Assembly

Instanz

150 bis 189

150

Größe

2...40

20

Eingangs-Assembly

Instanz

100 bis 149

100

Größe

2...40

20

1

Klicken Sie in der Gerätebaumstruktur mit der rechten Maustaste auf den Knoten EthernetIP und wählen Sie den Befehl Als EDS exportieren im Kontextmenü aus.

2

Ändern Sie nach Bedarf den Standard-Dateinamen und -Dateipfad.

3

Klicken Sie auf Speichern.

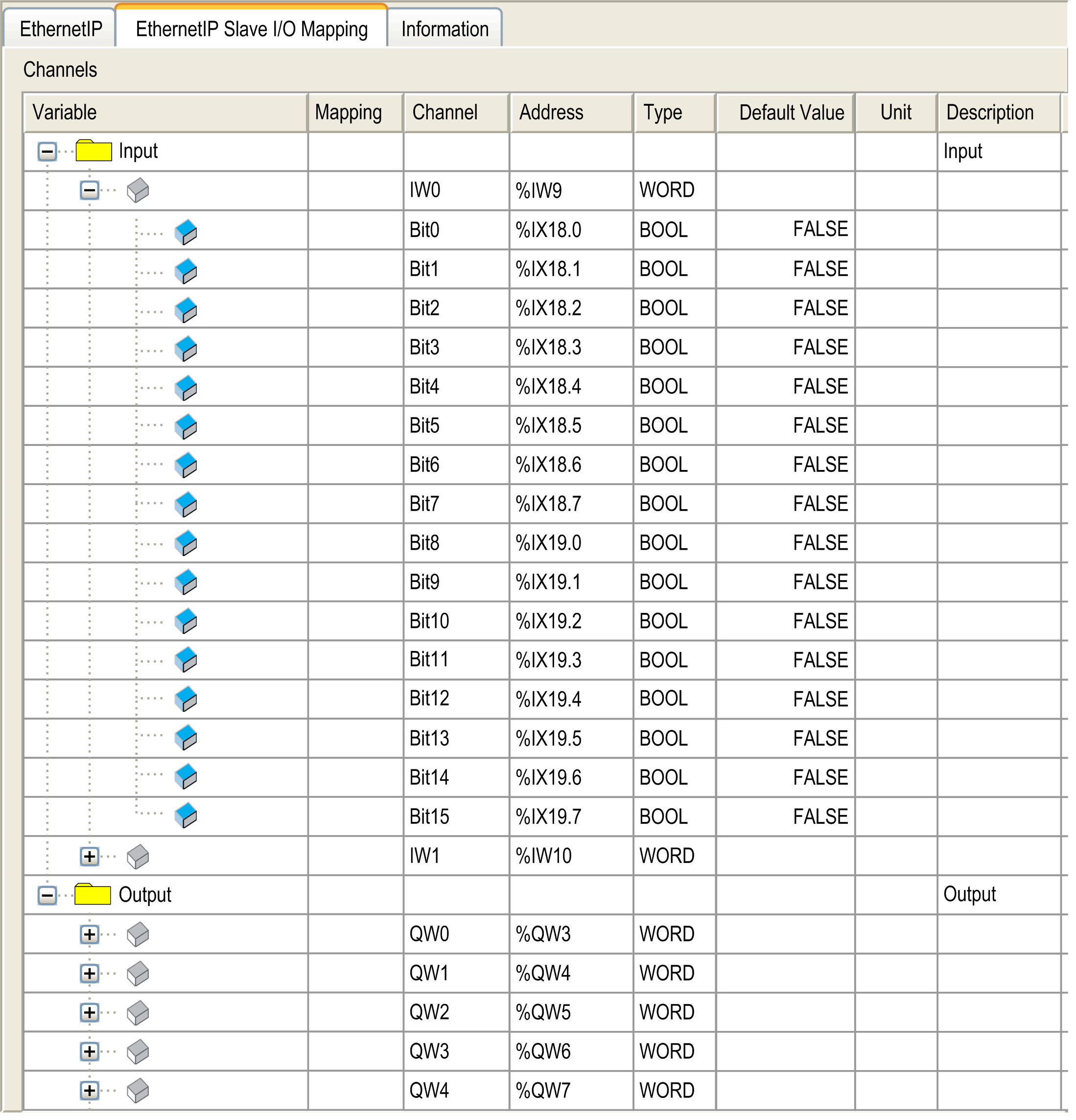

Eingang

IW0

WORD

-

Befehlswort des Steuerungsausgangs (%QW)

IWxxx

Ausgang

QW0

WORD

-

Status der Steuerungseingänge (%IW)

QWxxx

Explizite Verbindungen

8 (Klasse 3)

E/A-Verbindungen

1 (Klasse 1)

Verbindungen

8

Sitzungen

16

Gleichzeitige Requests

32

Identitätsobjekt

01 hex

1

1

Unterstützt den Reset-Dienst

Meldungsrouter-Objekt

02 hex

1

1

Explizite Meldungsverbindung

Assembly-Objekt

04 hex

2

2

Definiert das E/A-Datenformat

Verbindungsmanager-Objekt

06 hex

1

-

Dateiobjekt

37 hex

2

Ermöglicht den Austausch von EDS-Dateien

Modbus-Objekt

44 hex

1

-

TCP/IP-Schnittstellenobjekt

F5 hex

1

1

TCP/IP-Konfiguration

Ethernet-Verbindungsobjekt

F6 hex

1

1

Zähler- und Statusinformationen

1

Abrufen

Revision

UINT

01h

Implementierungsrevision des Identitätsobjekts

2

Abrufen

Max. Instanzen

UINT

01h

Größte Anzahl Instanzen

3

Abrufen

Anzahl Instanzen

UINT

01h

Anzahl der Projektinstanzen

4

Abrufen

Liste der optionalen Instanzattribute

UINT, UINT [ ]

00h

Die ersten beiden Byte enthalten die Anzahl optionaler Instanzattribute. Jedes nachfolgende Bytepaar steht für die Anzahl eines anderen optionalen Instanzattributs.

6

Abrufen

Max. Klassenattribut

UINT

07h

Größter Klassenattributwert

7

Abrufen

Max. Instanzattribut

UINT

07h

Der größte Instanzattributwert

01

Alle Attribute abrufen

Gibt den Wert aller Klassenattribute zurück.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

01

Alle Attribute abrufen

Gibt den Wert aller Klassenattribute zurück.

05

Reset ⁽¹⁾

Initialisierung der EthernetIP-Komponente (Neustart der Steuerung)

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

0

Löst den Neustart der Steuerung aus.

HINWEIS: Dieser Wert ist der Standardwert, wenn dieser Parameter ausgelassen wird.

1

Reset Warm.

2

Nicht unterstützt.

3 bis 99

Reserviert

100 bis 199

Herstellerspezifisch

200 bis 255

Reserviert

1

Abrufen

Hersteller-ID

UINT

243h

ID von Schneider Automation

2

Abrufen

Gerätetyp

UINT

0Eh

Controller

3

Abrufen

Produktcode

UINT

806h

Produktcode der Steuerung

4

Abrufen

Revision

Struct of USINT, USINT

-

Produktrevision der Steuerung ⁽¹⁾

Entspricht den 2 niederwertigen Bytes der Steuerungsversion

5

Abrufen

Status

WORD ⁽¹⁾

-

Siehe Definition in der Tabelle unten.

6

Abrufen

Seriennummer

UDINT

-

Seriennummer des Geräts

XX + 3 LSB der MAC-Adresse

7

Abrufen

Produktname

Struct of USINT, STRING

-

Beispiel: LMC258LF42DT.

0

Eigentümer

Nicht verwendet

1

Reserviert

-

2

Konfiguriert

TRUE gibt an, dass die Geräteanwendung neu konfiguriert wurde.

3

Reserviert

-

4 bis 7

Erweiterter Gerätestatus

o0: Selbsttest oder unbestimmt

o1: Firmware-Download findet statt

o2: Es wurde wenigstens eine ungültige E/A-Verbindung erkannt

o3: Keine E/A-Verbindungen hergestellt

o4: Nicht-flüchtige Konfiguration ungültig

o5: Nicht behebbarer Fehler erkannt

o6: Mindestens eine E/A-Verbindung im RUNNING-Status

o7: Mindestens eine E/A-Verbindung hergestellt, alle im IDLE-Modus

o8: Reserviert

o9...15: Nicht verwendet

8

Geringfügiger behebbarer Fehler

TRUE bedeutet, dass das Gerät einen Fehler erkannt hat, der in den meisten Fällen behoben werden kann.

Dieses Ereignis bewirkt keine Änderung des Gerätestatus.

9

Geringfügiger nicht behebbarer Fehler

TRUE gibt an, dass das Gerät einen Fehler erkannt hat, der in den meisten Fällen nicht behoben werden kann.

Dieses Ereignis bewirkt keine Änderung des Gerätestatus.

10

Schwerer behebbarer Fehler

TRUE gibt an, dass das Gerät einen Fehler erkannt hat, der die Ausgabe einer Ausnahmemeldung und den Wechsel des Geräts in den HALT-Status erforderlich macht.

Diese Art von Ereignis löst eine Änderung des Gerätestatus aus, kann in den meisten Fällen jedoch behoben werden.

11

Schwerer nicht behebbarer Fehler

TRUE gibt an, dass das Gerät einen Fehler erkannt hat, der die Ausgabe einer Ausnahmemeldung und den Wechsel des Geräts in den HALT-Status erforderlich macht.

Diese Art von Ereignis löst eine Änderung des Gerätestatus aus, kann in den meisten Fällen jedoch nicht behoben werden.

12 bis 15

Reserviert

-

1

Abrufen

Revision

UINT

01h

Implementierungsrevision des Meldungsrouter-Objekts.

2

Abrufen

Max. Instanzen

UINT

01h

Größte Anzahl Instanzen

3

Get

Anzahl Instanzen

UINT

01h

Anzahl der Projektinstanzen

4

Abrufen

Liste der optionalen Instanzattribute

Struct of UINT, UINT [ ]

20

Die ersten beiden Byte enthalten die Anzahl optionaler Instanzattribute. Jedes nachfolgende Bytepaar steht für die Anzahl eines anderen optionalen Instanzattributs (von 100 bis 119).

5

Get

Liste der optionalen Dienste

UINT

00h

Anzahl und Liste der implementierten optionalen Dienste (0: Keine optionalen Dienste implementiert)

6

Abrufen

Max. Klassenattribut

UINT

07h

Größter Klassenattributwert

7

Abrufen

Max. Instanzattribut

UINT

119

Der größte Instanzattributwert

01

Alle Attribute abrufen

Gibt den Wert aller Klassenattribute zurück.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

01

Alle Attribute abrufen

Gibt den Wert aller Klassenattribute zurück.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

1

Get

Liste der implementierten Objekte

Struct of UINT, UINT [ ]

-

Implementierte Objektliste. Die ersten beiden Byte enthalten die Anzahl implementierter Instanzattribute. Alle nachfolgenden Bytepaare in der Liste stehen jeweils für eine andere implementierte Klassennummer.

Diese Liste enthält folgende Objekte:

oIdentität

oMeldungsrouter

oBaugruppe

oVerbindungsmanager

oParameter

oDateiobjekt

oModbus

oPort

oTCP/IP

oEthernet-Verbindung

2

Get

Verfügbare Anzahl

UINT

20h

Max. Anzahl unterstützter gleichzeitiger CIP-Verbindungen (Class1 oder Class3).

100

Abrufen (Get)

Innerhalb der letzten Sekunde insgesamt empfangene eingehende Class1-Pakete

UINT

-

Gesamtanzahl der in der letzten Sekunde für alle impliziten Verbindungen (Class1) empfangenen eingehenden Pakete

101

Abrufen (Get)

Innerhalb der letzten Sekunde insgesamt gesendete ausgehende Class1-Pakete

UINT

-

Gesamtanzahl der in der letzten Sekunde für alle impliziten Verbindungen (Class1) gesendeten ausgehenden Pakete

102

Abrufen (Get)

Innerhalb der letzten Sekunde insgesamt empfangene eingehende Class3-Pakete

UINT

-

Gesamtanzahl der in der letzten Sekunde für alle expliziten Verbindungen (Class3) empfangenen eingehenden Pakete

103

Abrufen (Get)

Innerhalb der letzten Sekunde insgesamt gesendete ausgehende Class3-Pakete

UDINT

-

Gesamtanzahl der in der letzten Sekunde für alle expliziten Verbindungen (Class3) empfangenen eingehenden Pakete

104

Abrufen (Get)

Innerhalb der letzten Sekunde insgesamt empfangene eingehende, nicht verbundene Pakete

UINT

-

Gesamtanzahl aller eingehenden nicht verbundenen Pakete, die in der letzten Sekunde empfangen wurden

105

Abrufen (Get)

Innerhalb der letzten Sekunde insgesamt gesendete ausgehende, nicht verbundene Pakete

UINT

-

Gesamtanzahl aller ausgehenden nicht verbundenen Pakete, die in der letzten Sekunde gesendet wurden

106

Abrufen (Get)

Innerhalb der letzten Sekunde insgesamt empfangene eingehende EtherNet/IP-Pakete

UINT

-

Gesamtanzahl aller nicht verbundenen Class1- oder Class3-Pakete, die in der letzten Sekunde empfangen wurden

107

Abrufen (Get)

Innerhalb der letzten Sekunde insgesamt gesendete ausgehende EtherNet/IP-Pakete

UINT

-

Gesamtanzahl aller nicht verbundenen Class1- oder Class3-Pakete, die in der letzten Sekunde gesendet wurden

108

Abrufen (Get)

Insgesamt empfangene eingehende Class1-Pakete

UINT

-

Gesamtanzahl der für alle impliziten Verbindungen (Class1) empfangenen eingehenden Pakete

109

Abrufen (Get)

Insgesamt gesendete ausgehende Class1-Pakete

UINT

-

Gesamtanzahl der für alle impliziten Verbindungen (Class1) gesendeten ausgehenden Pakete

110

Abrufen (Get)

Insgesamt empfangene eingehende Class3-Pakete

UINT

-

Gesamtanzahl der für alle expliziten Verbindungen (Class3) empfangenen eingehenden Pakete Diese Anzahl umfasst Pakete, die bei Auftreten eines Fehlers zurückgegeben würden (in den nächsten zwei Zeilen aufgeführt).

111

Abrufen (Get)

Gesamtanzahl eingehender Class3-Pakete mit ungültigem Parameterwert

UINT

-

Gesamtanzahl eingehender Pakete der Klasse 3 für nicht unterstützte Dienste/Klassen/Instanzen/Attribute/Mitglieder

112

Abrufen (Get)

Insgesamt empfangene eingehende Class3-Pakete mit ungültigem Format

UINT

-

Gesamtanzahl eingehender Class 3-Pakete, die ein ungültiges Format aufwiesen

113

Abrufen (Get)

Insgesamt gesendete ausgehende Class3-Pakete

UINT

-

Gesamtanzahl der für alle expliziten Verbindungen (Class3) gesendeten Pakete.

114

Abrufen (Get)

Insgesamt empfangene eingehende nicht verbundene Pakete

UINT

-

Gesamtanzahl eingehender nicht verbundener Pakete. Diese Anzahl umfasst Pakete, die bei Auftreten eines Fehlers zurückgegeben werden (in den nächsten zwei Zeilen aufgeführt).

115

Abrufen (Get)

Gesamtanzahl eingehender nicht verbundener Pakete mit ungültigem Parameterwert

UINT

-

Gesamtanzahl eingehender unverbundener Pakete für nicht unterstützte Dienste/Klassen/Instanzen/Attribute/Mitglieder

116

Abrufen (Get)

Insgesamt empfangene eingehende nicht verbundene Pakete mit ungültigem Format

UINT

-

Gesamtanzahl eingehender nicht verbundener Pakete, die ein ungültiges Format aufwiesen

117

Abrufen (Get)

Insgesamt gesendete ausgehende nicht verbundene Pakete

UINT

-

Gesamtanzahl aller gesendeten nicht verbundenen Pakete

118

Abrufen (Get)

Gesamtanzahl aller eingehenden EtherNet/IP-Pakete

UINT

-

Gesamtanzahl aller nicht verbundenen, empfangenen Class 1- oder Class 3-Pakete

119

Abrufen (Get)

Gesamtanzahl aller ausgehenden EtherNet/IP-Pakete

UINT

-

Gesamtanzahl aller nicht verbundenen, gesendeten Class 1- oder Class 3-Pakete

1

Abrufen

Revision

UINT

2

Implementierungsrevision des Assembly-Objekts.

2

Abrufen

Max. Instanzen

UINT

189

Größte Anzahl Instanzen

3

Abrufen

Anzahl Instanzen

UINT

2

Anzahl Projektinstanzen

4

Abrufen

Liste der optionalen Instanzattribute

Struct of:

UINT

UINT [ ]

1

4

Die ersten beiden Byte enthalten die Anzahl optionaler Instanzattribute. Jedes nachfolgende Bytepaar steht für die Anzahl eines anderen optionalen Instanzattributs.

5

Get

Liste der optionalen Dienste

UINT

00h

Anzahl und Liste der implementierten optionalen Dienste (0: Keine optionalen Dienste implementiert)

6

Abrufen

Max. Klassenattribut

UINT

07h

Größter Klassenattributwert

7

Abrufen

Max. Instanzattribut

UINT

04h

Der größte Instanzattributwert

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

10

Einzelnes Attribut festlegen

Ändert den Wert des angegebenen Attributs.

18

Mitglied abrufen

Liest ein Mitglied einer Assembly-Objektinstanz.

19

Mitglied einrichten

Modifiziert ein Mitglied einer Assembly-Objektinstanz

Steuerungsausgang (%IW)

Kann mit einem Wert zwischen 100 und 149 konfiguriert werden.

2 bis 40 Wörter

Steuerungseingang (%QW)

Kann konfiguriert werden: Der Wert muss zwischen 150 und 189 liegen.

2 bis 40 Wörter

1

Abrufen

Objektliste mit der Anzahl der Mitglieder

UINT

2 bis 40

Immer 1 Mitglied für die Steuerung

2

Abrufen

Mitgliederliste

ARRAY of STRUCT

-

Array mit 1 Struktur, wobei jede Struktur für ein Mitglied steht

3

Get/Set

Instanzdaten

ARRAY of Byte

-

Data Set-Dienst nur verfügbar für Ausgang der Steuerung

4

Get

Größe der Instanzdaten

UINT

4...80

Größe der Daten in Byte

Datengröße des Mitglieds

UINT

4...40

Datengröße des Mitglieds in Bit.

Pfadgröße des Mitglieds

UINT

6

Größe des EPATH (siehe Tabelle unten)

Pfad des Mitglieds

EPATH

-

EPATH zum Mitglied

0

2004 hex

Klasse 4

1

24xx hex

Instanz xx, wobei xx den Instanzwert darstellt (Beispiel: 2464h = Instanz 100).

2

30 hex

Attribut 3

1

Abrufen

Revision

UINT

2

Implementierungsrevision des Verbindungsmanager-Objekts

2

Abrufen

Max. Instanzen

UINT

189

Größte Anzahl Instanzen

3

Abrufen

Anzahl Instanzen

UINT

2

Anzahl Projektinstanzen

4

Abrufen

Liste der optionalen Instanzattribute

Struct of:

UINT

UINT [ ]

-

Anzahl und Liste der optionalen Attribute. Das erste Wort enthält die Anzahl der nachfolgenden Attribute und jedes weitere Wort einen anderen Attribut-Code.

Es bestehen folgende optionale Attribute:

oGesamtanzahl eingehender Requests zum Öffnen einer Verbindung

oAnzahl der zurückgewiesenen Requests aufgrund eines nicht konformen Format von Forward Open

oAnzahl der wegen unzureichender Ressourcen zurückgewiesenen Requests

oAnzahl der Requests, die aufgrund eines mit Forward Open-Requests gesendeten Parameters zurückgewiesen wurden

oAnzahl der empfangenen Forward Close-Requests

oAnzahl der Forward Close-Requests mit einem ungültigen Format

oAnzahl der Forward Close-Requests, die keiner aktiven Verbindung entsprachen

oAnzahl von Verbindungen, bei denen ein Timeout aufgetreten ist, da die Gegenseite nicht mehr erzeugte oder eine Netzwerktrennung auftrat

6

Abrufen

Max. Klassenattribut

UINT

07h

Größter Klassenattributwert

7

Abrufen

Max. Instanzattribut

UINT

08h

Der größte Instanzattributwert

01

Alle Attribute abrufen

Gibt den Wert aller Klassenattribute zurück.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

01

Alle Attribute abrufen

Gibt den Wert aller Instanzattribute zurück.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

4E

Leitung schließen (Forward Close)

Trennt eine vorhandene Verbindung.

52

Nicht verbunden senden (Unconnected Send)

Sendet einen nicht verbundenen Multi-Hop-Request.

54

Leitung öffnen (Forward Open)

Stellt eine neue Verbindung her.

1

Get

Requests "Öffnen"

UINT

-

Anzahl der empfangenen "Forward Open"-Diensterequests

2

Get

Zurückweisungen „Öffnen“ - Format

UINT

-

Anzahl der aufgrund eines ungültigen Formats zurückgewiesenen „Forward Open“-Diensterequests

3

Get

Zurückweisungen „Öffnen“ - Ressourcen

ARRAY of Byte

-

Anzahl der aufgrund mangelnder Ressourcen zurückgewiesenen „Forward Open“-Diensterequests

4

Get

Zurückweisungen „Öffnen“ - Andere

UINT

-

Anzahl der aus einem anderen Grund als aufgrund eines ungültigen Formats oder mangelnder Ressourcen zurückgewiesenen „Forward Open“-Diensterequests

5

Get

Requests „Schließen“

UINT

-

Anzahl der empfangenen „Forward Close“-Diensterequests.

6

Get

Zurückweisungen „Schließen“ - Format

UINT

-

Anzahl der aufgrund eines ungültigen Formats zurückgewiesenen „Forward Close“-Diensterequests

7

Get

Zurückweisungen „Schließen“ - Andere

UINT

-

Anzahl der aus einem anderen Grund als aufgrund eines ungültigen Formats zurückgewiesenen „Forward Close“-Diensterequests

8

Get

Verbindungs-Timeouts

UINT

-

Gesamtanzahl der Verbindungstimeouts für die von diesem Verbindungsmanager kontrollierten Verbindungen

1

Abrufen

Revision

UINT

1

Implementierungsrevision des Dateiobjekts

2

Abrufen

Max. Instanzen

UINT

C9h

Größte Anzahl Instanzen

3

Abrufen

Anzahl Instanzen

UINT

2

Anzahl Projektinstanzen

6

Abrufen

Max. Klassenattribut

UINT

20h

Größter Klassenattributwert

7

Abrufen

Max. Instanzattribut

UINT

0Bh

Größter Instanzattributwert

32

Abrufen (Get)

Instanzliste

–

-

Gibt Informationen zu allen konfigurierten Instanzen zurück, wie Instanznummer, Instanzname und Instanzdateiname.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Instanzattributs zurück.

4B

Uploadvorgang starten

Startet den Uploadvorgang. Der Request enthält die maximale Dateigröße, die der Client beim Upload akzeptieren kann. Die Antwort enthält die Dateigröße, die niemals größer ist als die maximale Dateigröße und die Übertragungsgröße (die Anzahl an Byte, die mit jeder Upload-Übertragungsanforderung übertragen werden).

4F

Uploadübertragung

Upload eines weiteren Teils der Dateidaten. Der Request enthält die Übertragungsnummer (die mit jeder nachfolgenden Übertragung erhöht wird). Die Antwort enthält die entsprechende Übertragungsnummer, den Übertragungstyp, die Dateidaten und (für die letzte Übertragung) das Prüfsummenwort. Der Übertragungstyp gibt an, ob es sich hierbei um das erste oder letzte Paket, ein Paket dazwischen oder das einzige Paket handelt oder ob die Übertragung abgebrochen werden sollte.

1

Abrufen

Status

USINT

-

Folgende Einheiten sind verfügbar:

o0: Nicht vorhanden

o1: Datei leer - Datei sollte keine Inhalte aufweisen, bis sie vom Remote-Client heruntergeladen wird. (In diesem Fall sind die Werte für Dateiname, Revision, Prüfsumme und Dateispeicherungs-Flag ohne Bedeutung und die Dateigröße ist 0.)

o2: Datei geladen - Dateiinhalt wird von der Anwendung vorab geladen (Dateigröße > 0) oder Dateidaten wurden heruntergeladen und im nicht flüchtigen Speicherbereich gespeichert.

o3: Upload gestartet

o4: Download gestartet

o5: Uploadvorgang läuft

o6: Downloadvorgang läuft

o7: Speichervorgang im nicht flüchtigen Bereich läuft

2

Abrufen

Instanzname

STRING

-

Ein der Dateiobjektinstanz zugewiesener eindeutiger Name. Für die Instanz C8: „EDS- und Symboldateien“ Für die Instanz C9: „Zugehörige EDS- und Symboldateien“

3

Abrufen

Revision des Instanzformats

UINT

-

Revisionsnummer, die dieser Instanz von der Anwendung zugewiesen wurde, um zwischen verschiedenen Dateiformaten zu unterscheiden.

4

Abrufen

Dateiname

STRING

-

Eindeutiger Name zur Dateispeicherung

5

Abrufen

Dateirevision

USINT

Major

Geringfügig

Die Dateirevisionsnummer wird jedes Mal aktualisiert, wenn sich der Dateiinhalt ändert.

6

Abrufen

Dateigröße

UDINT

-

Dateigröße in Byte.

7

Abrufen

Dateiprüfsumme

UINT

-

Zweierkomplement der 16-Bit-Summe aller Bytes

8

Get

Aufrufverfahren

USINT

-

Legt fest, was nach dem Download der Datei geschehen soll. Zu den möglichen Optionen gehören:

o0: Keine Aktion

o1: Aus-/Einschalten usw.

9

Abrufen (Get)

Dateispeicherparameter

BYTE

-

Wenn Bit 1 gesetzt ist, sollte die Datei nach dem Download explizit in einem nicht flüchtigen Speicher gespeichert werden.

10

Abrufen (Get)

Dateityp

USINT

-

o0: Schreib/Lesezugriff

o1: Zugriff „Nur Lesen“

11

Abrufen (Get)

Dateicodierungsformat

UINT

-

o0: Keine Codierung

o1: Unter Verwendung von ZLIB codiert

1

Abrufen

Revision

UINT

1

Implementierungsrevision des Modbus-Objekts

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

4B

Digitaleingänge lesen

Gibt den Wert eines oder mehrerer zusammenhängender Digitaleingangsregister zurück

4C

Merkerbits lesen

Gibt den Wert einer oder mehrerer zusammenhängender Spulen (Merkerbits) zurück

4E

Halteregister lesen

Gibt den Wert eines oder mehrerer zusammenhängender Halteregister zurück

4F

Spulen schreiben

Aktualisiert den Wert einer oder mehrerer zusammenhängender Spulen

50

Halteregister schreiben

Aktualisiert den Wert eines oder mehrerer zusammenhängender Halteregister

1

Abrufen

Revision

UINT

1

Implementierungsrevision des TCP/IP-Schnittstellenobjekts

2

Abrufen

Max. Instanzen

UINT

1

Größte Anzahl Instanzen

3

Get

Anzahl Instanzen

UINT

1

Anzahl Projektinstanzen

6

Abrufen

Max. Klassenattribut

UINT

07h

Größter Klassenattributwert

7

Abrufen

Max. Instanzattribut

UINT

06h

Der größte Instanzattributwert

01

Alle Attribute abrufen

Gibt den Wert aller Klassenattribute zurück.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

01

Alle Attribute abrufen

Gibt den Wert aller Instanzattribute zurück.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Instanzattributs zurück.

1

Get

Status

DWORD

Bitebene

o0: Das Schnittstellen-Konfigurationsattribut wurde nicht konfiguriert.

o1: Die Schnittstellenkonfiguration enthält eine gültige Konfiguration.

o2 bis 15: Reserviert.

2

Get

Konfigurations- kapazität

DWORD

Bitebene

o0: BOOTP-Client

o1: DNS-Client

o2: DHCP-Client

o3: DHCP-DNS-fähig

o4: Schnittstellenkonfigurationssatz-Tabelle

Alle anderen Bits sind reserviert und auf 0 gesetzt.

3

Get

Konfigurations-

DWORD

Bitebene

o0: Die Schnittstellenkonfiguration ist gültig.

o1: Die Schnittstellenkonfiguration wird mit BOOTP abgerufen.

o2: Die Schnittstellenkonfiguration wird mit DHCP abgerufen.

o3: Reserviert

o4: DNS aktivieren

Alle anderen Bits sind reserviert und auf 0 gesetzt.

4

Get

Physische Verbindung

UINT

Pfadgröße

Anzahl von 16-Bit-Wörtern im Elementpfad

Padded EPATH

Pfad

Logische Segmente zur Identifikation des physischen Verbindungsobjekts. Der Pfad ist auf ein logisches Klassensegment und ein logisches Instanzsegment beschränkt. Die maximale Größe beträgt 12 Byte.

5

Get

Schnittstellenkonfiguration

UDINT

IP-Adresse

-

UDINT

Netzwerkmaske

-

UDINT

Gateway-Adresse

-

UDINT

Primärer Name

-

UDINT

Sekundärer Name

0: Keine sekundäre Namensserver-Adresse konfiguriert Andernfalls wird die Namensserver-Adresse auf eine gültige Adresse der Klasse A, B oder C eingestellt.

STRING

Standard-Domänenname

ASCII-Zeichen Die maximale Länge beträgt 48 Zeichen. Wird auf eine gerade Anzahl von Zeichen aufgefüllt (Auffüllung nicht in der Länge enthalten).

0: Es wurde kein Domänenname konfiguriert.

6

Get

Hostname

STRING

-

ASCII-Zeichen Die maximale Länge beträgt 64 Zeichen. Wird auf eine gerade Anzahl von Zeichen aufgefüllt (Auffüllung nicht in der Länge enthalten).

0: Es wurde kein Hostname konfiguriert

1

Abrufen

Revision

UINT

2

Implementierungsrevision des Ethernet-Verbindungsobjekts

2

Abrufen

Max. Instanzen

UINT

1

Größte Anzahl Instanzen

3

Abrufen

Anzahl Instanzen

UINT

1

Anzahl Projektinstanzen

6

Abrufen

Max. Klassenattribut

UINT

07h

Größter Klassenattributwert

7

Abrufen

Max. Instanzattribut

UINT

03h

Der größte Instanzattributwert

01

Alle Attribute abrufen

Gibt den Wert aller Klassenattribute zurück.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Attributs zurück.

01

Alle Attribute abrufen

Gibt den Wert aller Instanzattribute zurück.

10

Einzelnes Attribut festlegen

Ändert den Wert des angegebenen Attributs.

0E

Einzelnes Attribut abrufen

Gibt den Wert des angegebenen Instanzattributs zurück.

1

Get

Schnittstellengeschwindigkeit

UDINT

-

Geschwindigkeit in Mbps (10 oder 100)

2

Get

Schnittstellen-Flags

DWORD

Bitebene

o0: Verbindungsstatus

o1: Halbduplex/Duplex

o2...4: Verhandlungsstatus

o5: Manuelle Einstellung/erfordert Reset

o6: Lokaler Hardwarefehler

Alle anderen Bits sind reserviert und auf 0 gesetzt.

3

Get

Physische Adresse

ARRAY mit 6 USINT

-

Dieses Array enthält die MAC-Adresse des Produkts.

Format: XX-XX-XX-XX-XX-XX
