Integriertes E/A-Standard-Modul DO12TE
Das integrierte E/A-Standardmodul DO12TE ist ein 24-Vdc-Modul mit 12 digitalen Ausgängen.
Registerkarte E/A-Konfiguration
In der folgenden Tabelle wird die Konfiguration der Modulparameter beschrieben:
|
Parameter |
Wert |
Standardwert |
Einheit |
Beschreibung |
|---|---|---|---|---|
|
Ausgangsstatus - Informationen |
Ein Aus |
Ein |
|
Zusätzliche Informationen zum Ausgangsstatus Ein: Das Wort StatusDigitalOutputs wird der Registerkarte I/O Abbild hinzugefügt. |
|
24V E/A-Segment externer Strom |
0...500 |
100 |
mA |
24V E/A-Segment externer Strom auf der TM5 Busversorgung |
Auf der Registerkarte I/O-Abbild können Variablen definiert und benannt werden. Weiterhin sind auf dieser Registerkarte zusätzliche Informationen wie die topologische Adressierung enthalten.
Weitere allgemeine Beschreibungen finden Sie unter Beschreibung der Registerkarte "I/O Mapping".

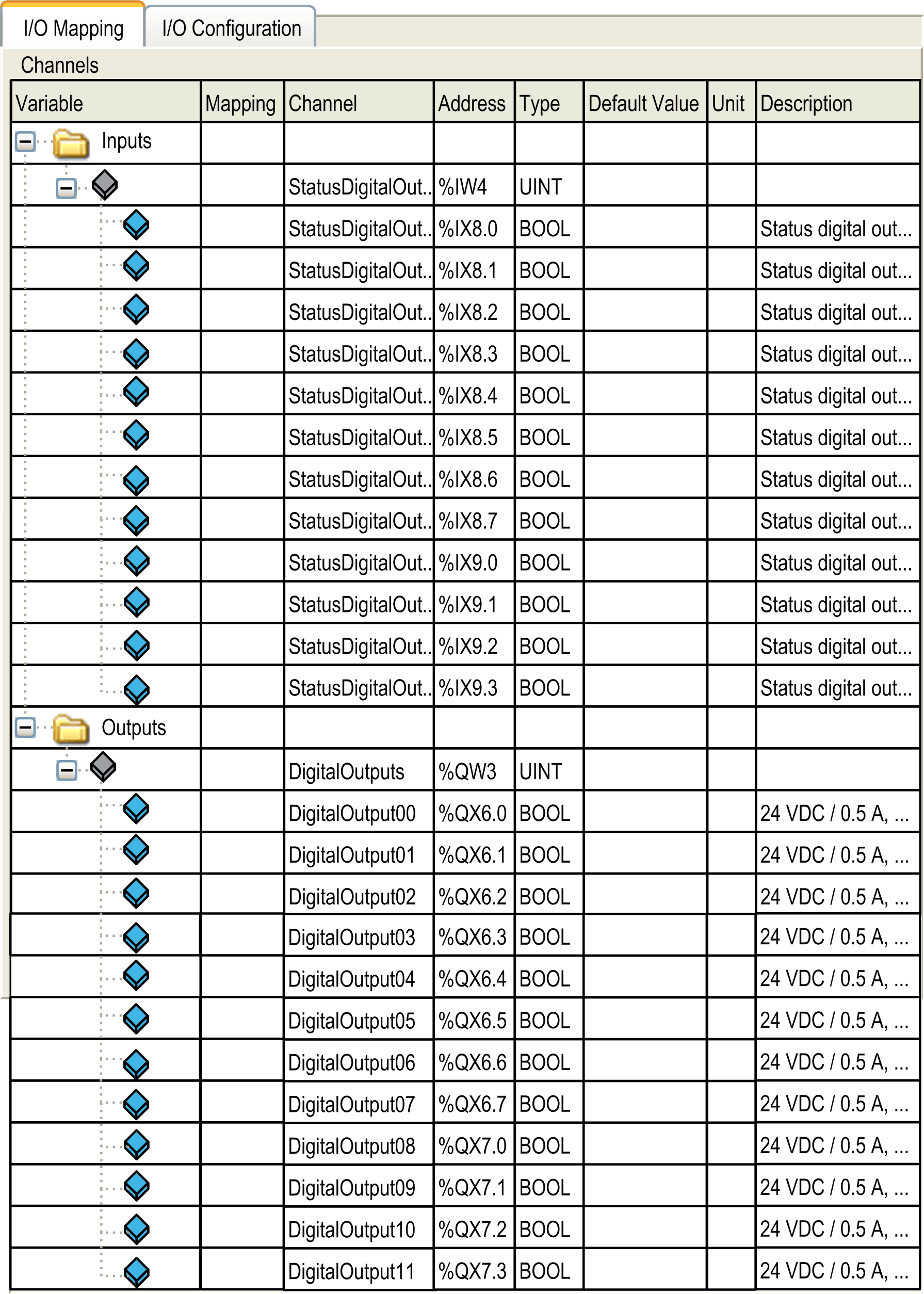

In der folgenden Tabelle wird die Konfiguration auf der Registerkarte E/A-Abbild beschrieben:
|
Variable |
Kanal |
Typ |
Standardwert |
Beschreibung |
|
|---|---|---|---|---|---|
|
Eingänge |
StatusDigitalOutputs |
UINT |
- |
Statuswort aller Ausgänge |
|
|
|
StatusDigitalOutput00 |
BOOL |
- |
Das mit dem jeweiligen Ausgang verknüpfte Statusbit: o0: OK o1: Fehler erkannt |
|
|
... |
|||||
|
StatusDigitalOutput11 |
|||||
|
Ausgänge |
Digitale Ausgänge |
UINT |
- |
Befehlswort aller Ausgänge |
|
|
|
DigitalOuput00 |
BOOL |
TRUE FALSE |
Befehlsbit von Ausgang 0 |
|
|
... |
... |
||||
|
DigitalOuput11 |
Befehlsbit von Ausgang 11 |
||||
