Beschreibung der Sicherheits-Slice

Überblick

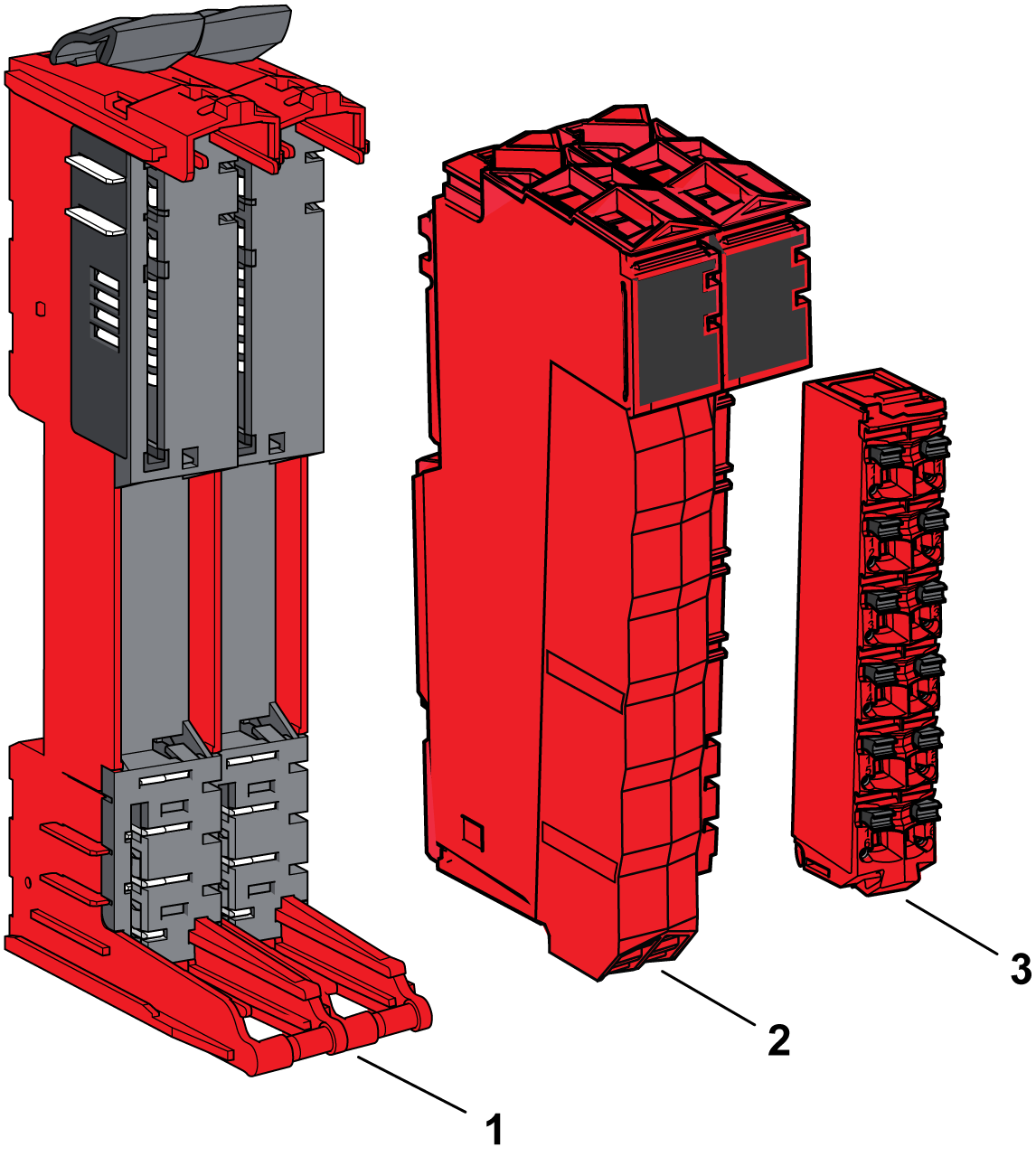

Die nachstehende Abbildung zeigt die drei Komponenten einer Sicherheits-Slice:




1   Sicherheitsbezogene Busbasis

2   Sicherheitsbezogenes Elektronikmodul

3   Sicherheitsbezogene Klemmenleiste

DangerElectrical_Color.gifDanger_Color.gifGEFAHR

ELEKTRISCHER SCHLAG ODER LICHTBOGEN AUFGRUND INKOMPATIBLER KOMPONENTEN

oVerknüpfen Sie keine Komponenten einer Scheibe, die unterschiedliche Farben aufweisen.

oPrüfen Sie vor der Installation stets die Kompatibilität der Scheibenkomponenten und Module anhand der Zuordnungstabelle in diesem Handbuch.

oStellen Sie sicher, dass jeweils die richtigen Klemmenleisten (Mindestvoraussetzung sind übereinstimmende Farben und identische Klemmenanzahl) in den verschiedenen Elektronik­modulen installiert werden.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Die Sicherheitsbusbasis (bus base) und die Sicherheitsklemmenleiste für das Elektronik-Sicherheitsmodul müssen separat bestellt werden. Die Referenzen können Sie den entsprechenden Abschnitten unten entnehmen.

Nach der Montage bilden die drei Komponenten eine komplette Einheit mit umfassender Festigkeit gegenüber Vibrationen und elektrostatischen Entladungen.

HINWEIS

ELEKTROSTATISCHE ENTLADUNG

oBerühren Sie niemals die Kontakte des Elektronikmoduls.

oDer Steckverbinder ist während des normalen Betriebs stets in seiner Position zu belassen.

Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.

Die verweist auf die Kombinationsmöglichkeiten der Komponenten einer Slice.

Beschreibung der Sicherheitsbusbasis

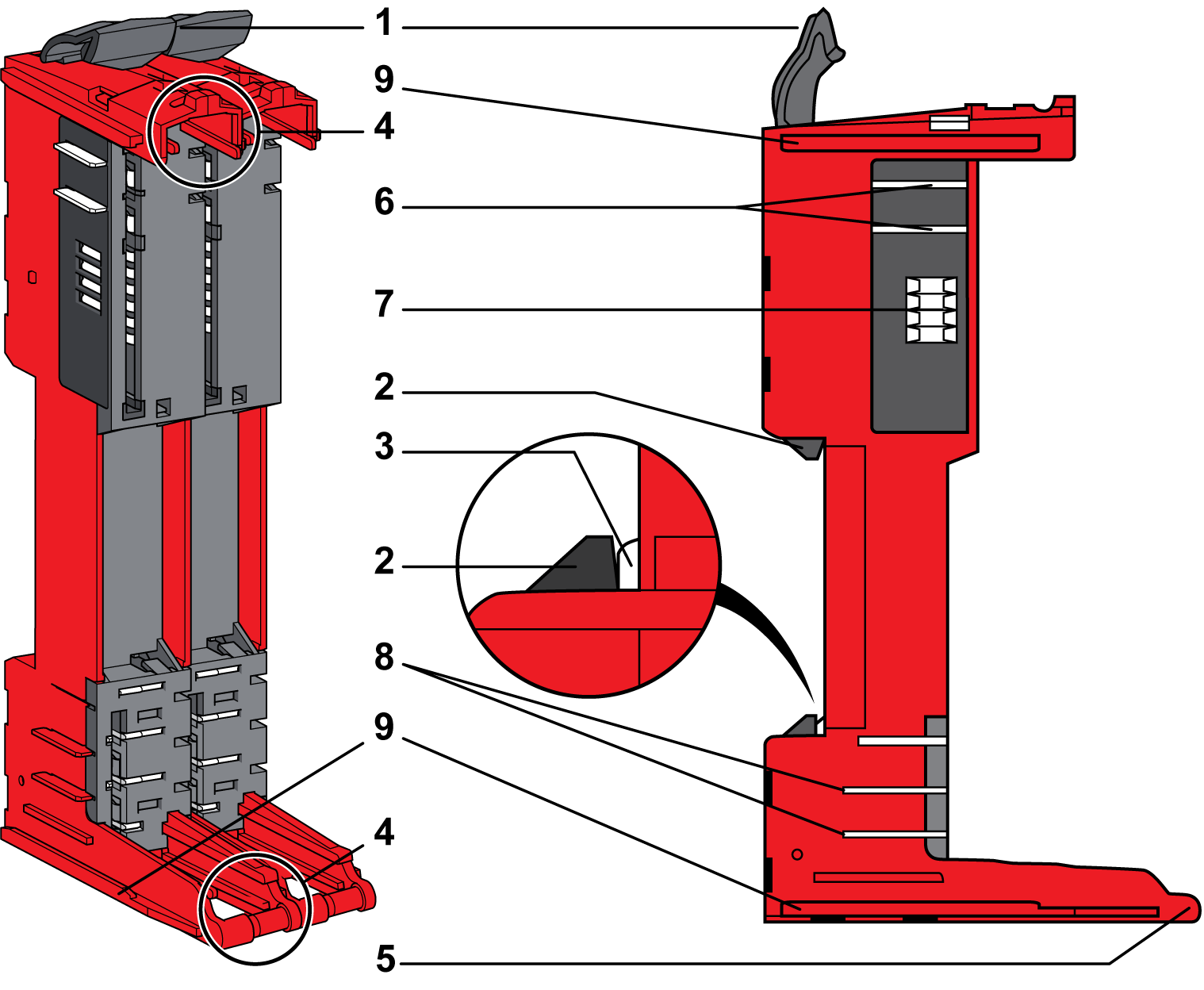

Die folgende Abbildung zeigt die verschiedenen Teile der Sicherheitsbusbasis:




1   Sicherungshebel

2   Sicherungsmechanismus der DIN-Schiene

3   Kontakt der DIN-Schiene

4   Führungen für die Montage des Elektronik-Sicherheitsmoduls

5   Drehachse für die Sicherheitsklemmenleiste

6   Kontakte für die TM5-Busspannung

7   Kontakte für die TM5-Busdaten

8   Kontakte für das 24-VDC-E/A-Leistungssegment

9   Führungsschienen

Die Tabelle unten zeigt die Typen von Sicherheitsbusbasen, die in der sicherheitsbezogenen Slice verwendet werden:

Referenz

Beschreibung der Sicherheitsbusbasis

Farbe

TM5ACBM3FS

24-VDC-Busbasis für Sicherheitsmodule, sicherheitscodiert

Durchführung des 24-VDC-E/A-Leistungssegments

Rot

TM5ACBM4FS

24-VDC-Busbasis für Sicherheitsmodule, sicherheitscodiert

Potenzialgetrenntes 24-VDC-E/A-Leistungssegment

Rot

Beschreibung des Elektronik-Sicherheitsmoduls

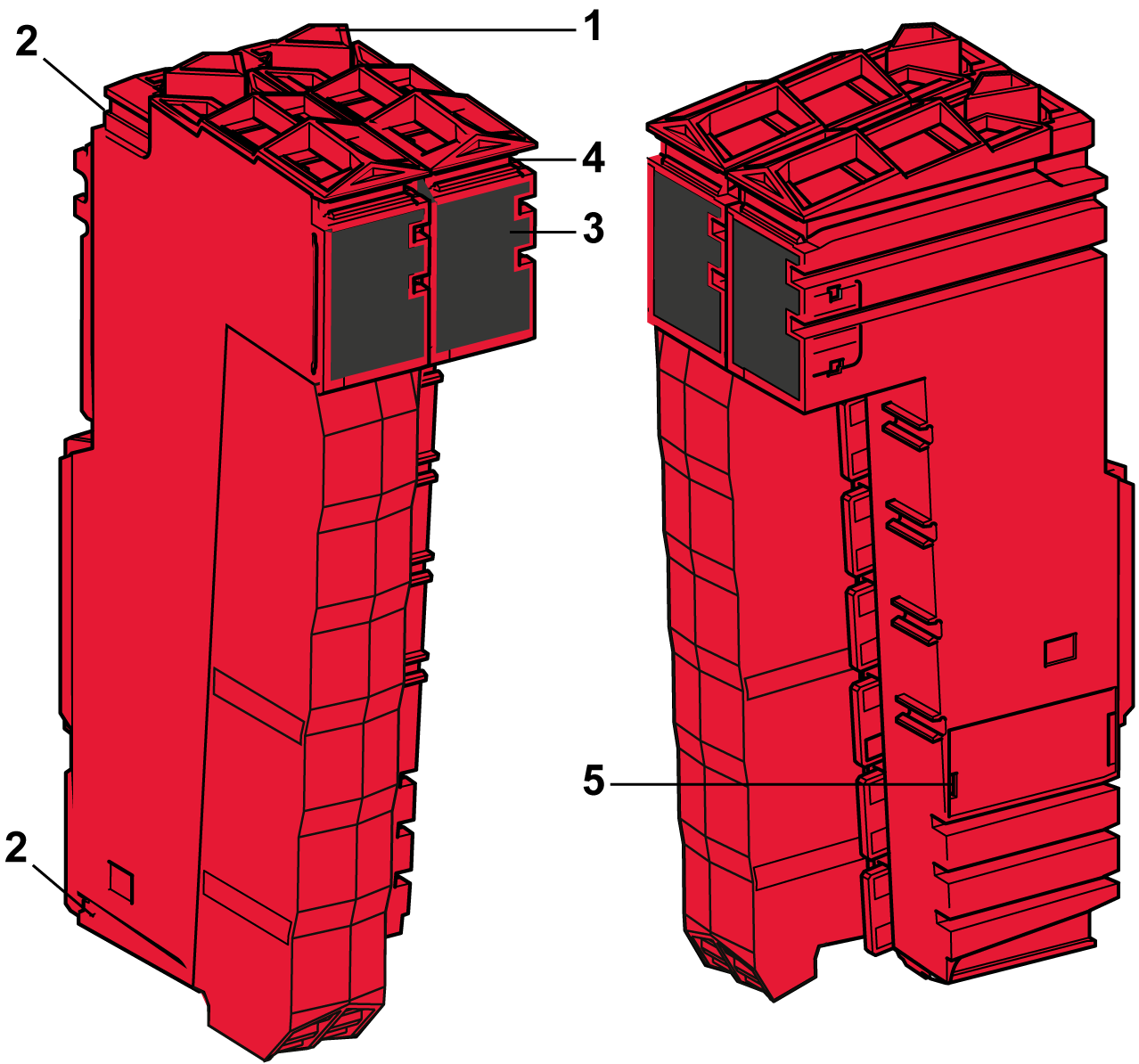

Die folgende Abbildung zeigt die verschiedenen Teile des Elektronik-Sicherheitsmoduls:




1   Sicherungshebel

2   Montageführungen

3   Anzeige (LEDs)

4   Steckplatz für Beschriftung

5   Interne Sicherung, austauschbar (je nach Referenz)

Die folgende Tabelle zeigt die verschiedenen Typen von Elektronik-Sicherheitsmodulen:

Referenz

Beschreibung des Elektronik-Sicherheitsmoduls

Farbe

Siehe

TM5S•••FS

Sicherheitsmodule

Rot

Modicon TM5/TM7 E/A-Sicherheitsmodule - Hardwarehandbuch

Beschreibung der Sicherheitsklemmenleiste

Die Sicherheitsklemmenleiste weist folgende Hauptmerkmale auf:

oWerkzeuglose Verdrahtung mit Federspanndrucktechnologie

oKabelfreigabe über Drucktaste

oMöglichkeit der Beschriftung aller Klemmen

oTextbeschriftung ebenfalls möglich

oTestzugang für Standardsonden

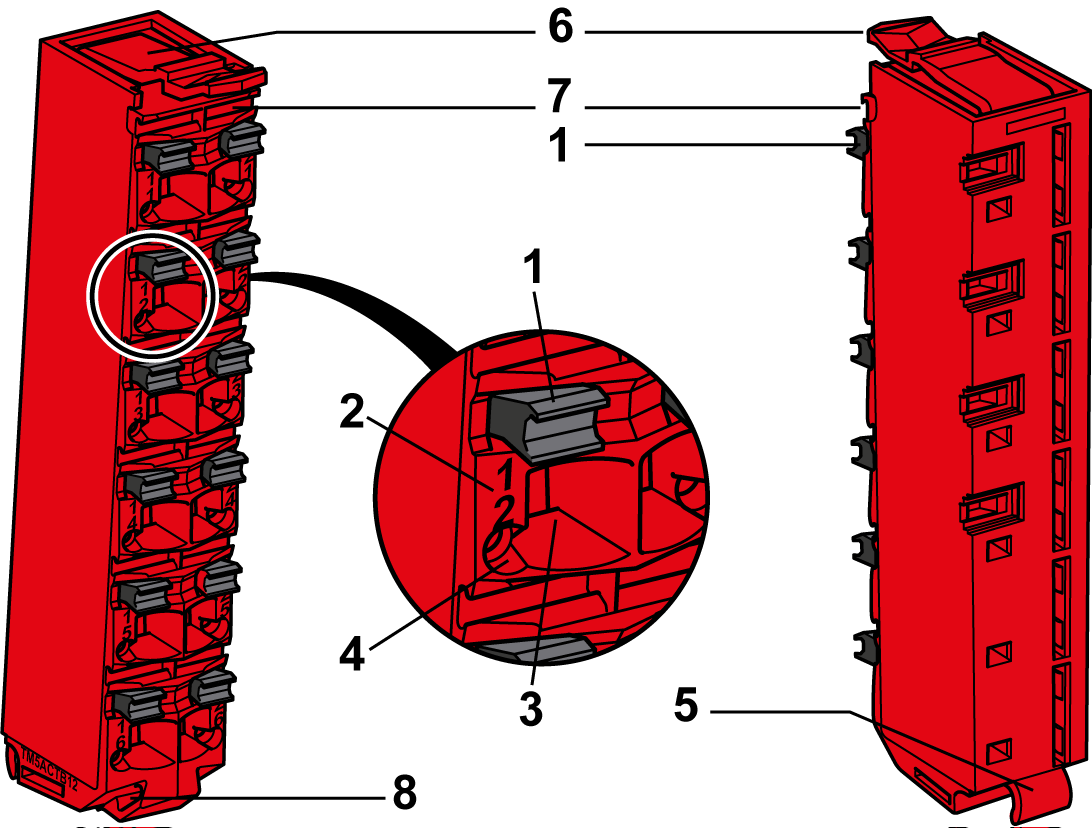

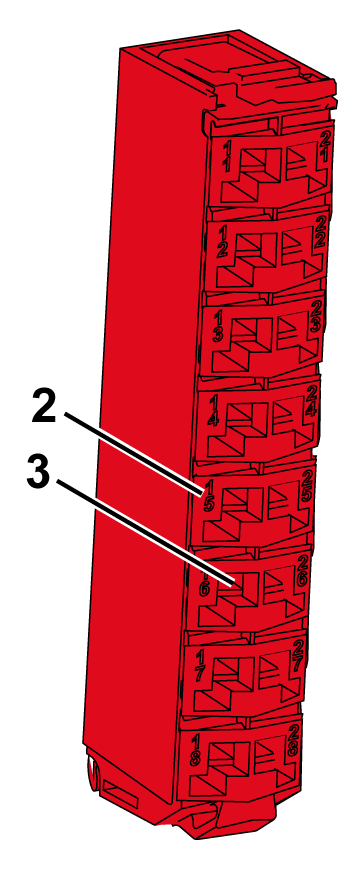

Die folgende Abbildung zeigt die verschiedenen Teile der Sicherheitsklemmenleisten:

TM5ACTB52FS

TM5ACTB5EFS

TM5ACTB5FFS
















1   Drucktaste für die Kabelfreigabe

2   Anschlussbelegung

3   Federklemmenanschluss

4   Testzugangspunkt

5   Scharnier für die Achse an der Sicherheitsbusbasis

6   Verriegelung für das Elektronik-Sicherheitsmodul

7   Vordere Aufnahme für die Beschriftung

8   Aufnahme für die Kabelklemme

9   Zugriffspunkt zur Temperaturkompensation der Klemme

Die folgende Tabelle enthält eine Beschreibung der Sicherheitsklemmenleisten:

Referenz

Beschreibung der Sicherheitsklemmenleisten

Farbe

TM5ACTB52FS

12-polige 24-VDC-Klemmenleiste (230 VAC) für Sicherheitsmodule und Safety Logic Controller, sicherheitscodiert

Rot

TM5ACTB5EFS

16-polige 24-VDC-Klemmenleiste für Sicherheitsmodule, sicherheitscodiert, 2x PT1000 für Temperaturkompensation in Klemme integriert

Rot

TM5ACTB5FFS

16-polige 24-VDC-Busbasis für Sicherheitsmodule, sicherheitscodiert

Rot
