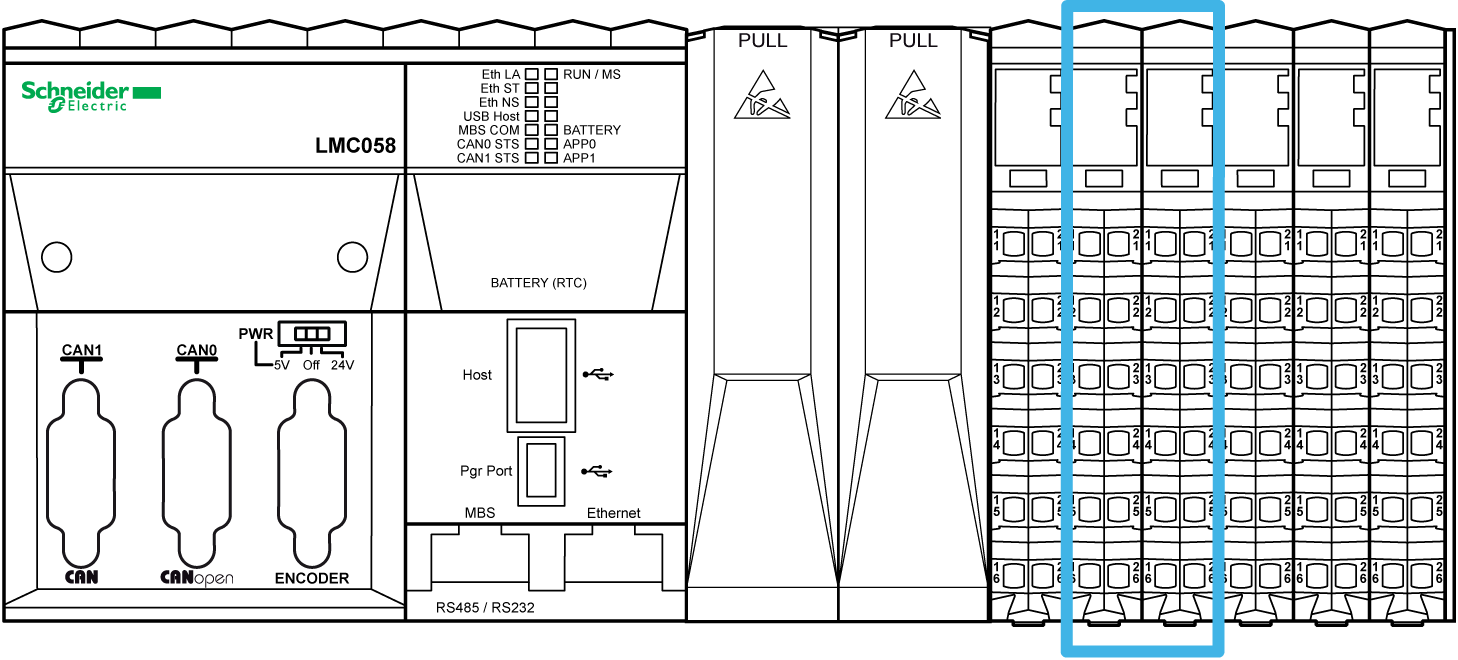

Die folgende Abbildung zeigt die Position der Experten-E/A der Steuerung:
Die Steuerung weist 2 Module mit integrierten Experten-E/A auf. Jedes Modul besteht aus:
o5 schnelle Eingänge, 2 normale Eingänge und 2 schnelle Ausgänge
o3 Bezugspotentiale
Experten-E/A-Module unterstützen die folgenden erweiterten Funktionen:
oHochgeschwindigkeitszähler (HSC)
oGeber (kann als Master-Achse in Bewegungsanwendungen eingesetzt werden)
oEreigniseingang
oKippeingang
oStart/Stopp-Eingang
oImpulsbreitenmodulation (PWM)
oFrequenzgenerator
oAlarmausgang
Detaillierte Informationen zu den verschiedenen Geberfunktionen finden Sie unter Geberschnittstelle.

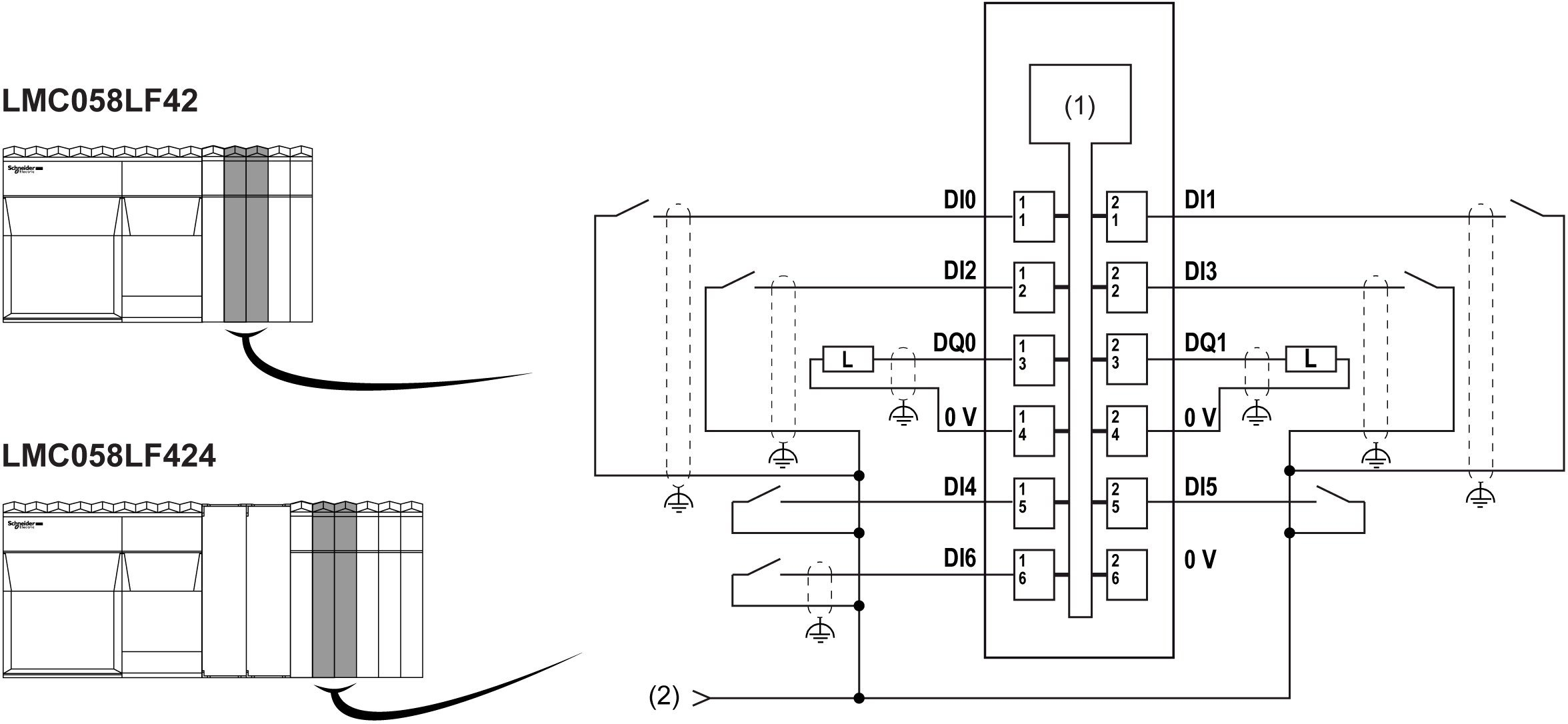

Die folgende Abbildung zeigt den Verdrahtungsplan der integrierten Experten-E/A:
1 Interne Elektronik
2 Integrierte 24-VDC-Spannungsversorgung für Expertenmodule über externe Verbindung

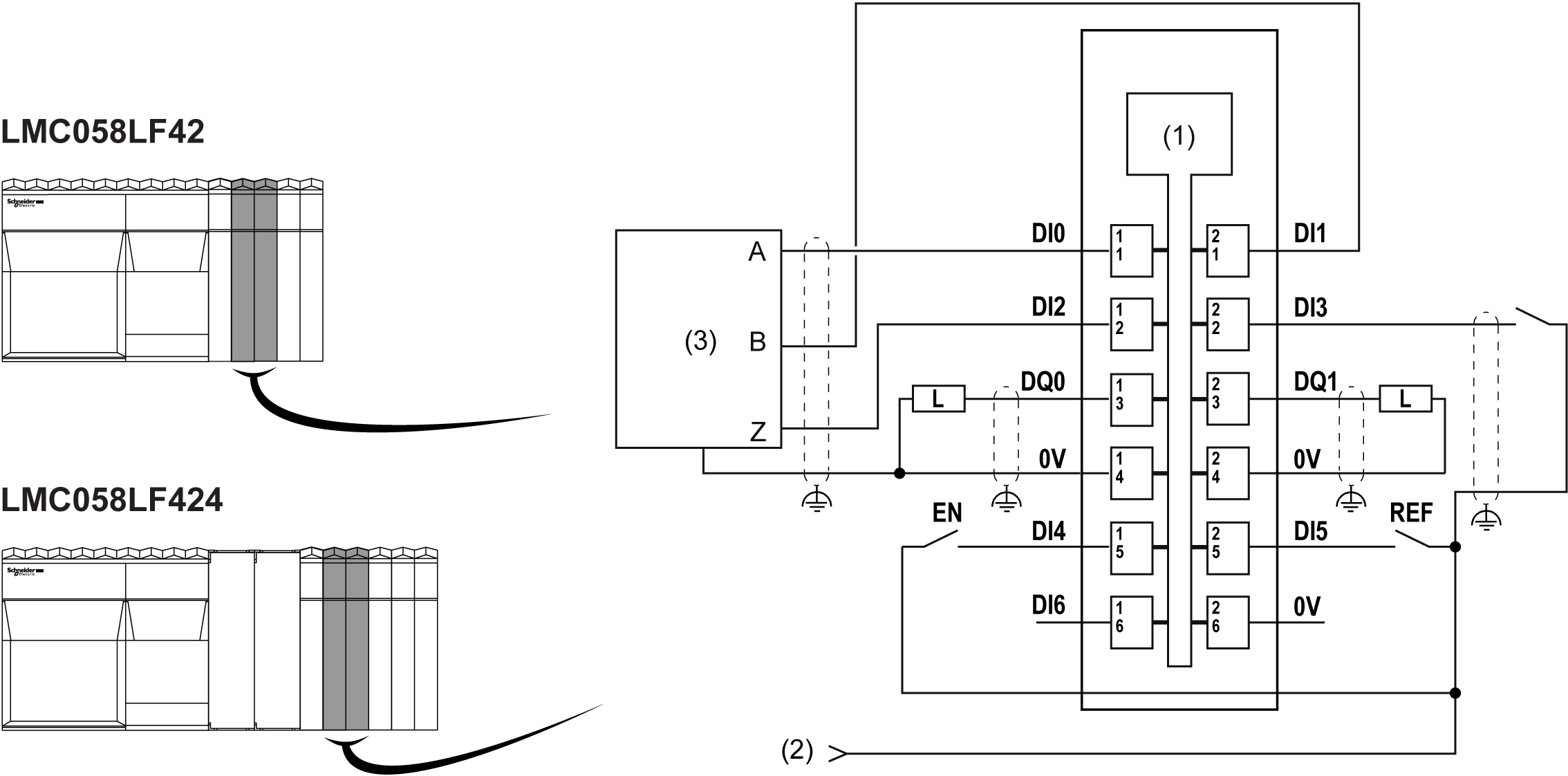

Die folgende Abbildung zeigt den Verdrahtungsplan der Experten-E/A mit Geber:
1 Interne Elektronik
2 Integrierte 24-VDC-Spannungsversorgung für Expertenmodule über externe Verbindung
3 Geber
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
oVerwenden Sie geschirmte Kabel für schnelle E/A-, analoge E/A- und Kommunikationssignale. oErden Sie die geschirmten Kabel für die Übertragung von analogen E/A-, schnellen E/A- und Kommunikationssignalen an einem Punkt.1. oVerlegen Sie Kommunikations- und E/A-Kabel getrennt von den Stromkabeln. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
1 Eine Erdung an mehreren Punkten ist zulässig (und in manchen Fällen unvermeidbar), wenn Verbindungen zu einer äquipotenzialen Erdungsplatte hergestellt werden, deren Abmessungen eine Beschädigung der Kabelschirme bei Kurzschlussströmen im Leistungssystem verhindern.
Weitere Informationen finden Sie unter Verdrahtungsregeln und -empfehlungen für das TM-System.
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Verbinden Sie keine Drähte mit ungenutzten Anschlüssen und/oder mit Anschlüssen, die als No Connection (N.C.) gekennzeichnet sind. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |

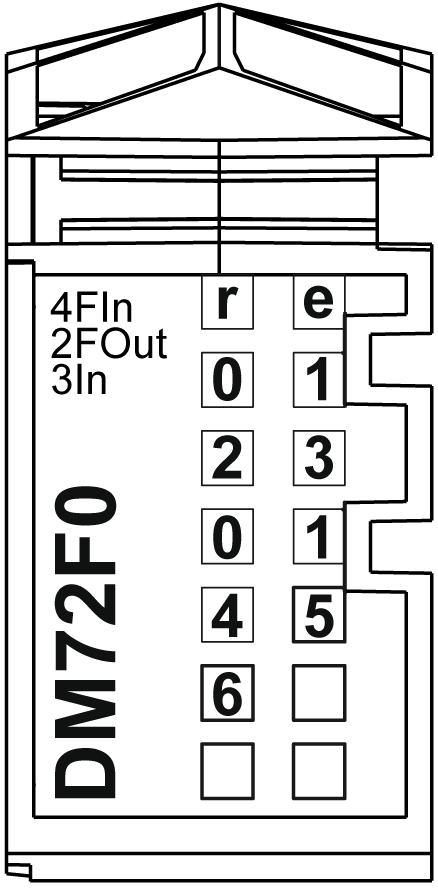

Die folgende Abbildung zeigt die LEDs der Experten-E/A:
In der folgenden Tabelle werden die Status-LEDs der Experten-E/A aufgeführt:
|
LED |
Farbe |
Status |
Beschreibung |
|---|---|---|---|
|
r |
Grün |
Aus |
Keine Spannungsversorgung |
|
Einmaliges Blinken |
Reset-Modus |
||
|
Blinkend |
Anlaufmodus |
||
|
Ein |
Normalbetrieb |
||
|
e |
Rot |
Aus |
OK oder keine Spannungsversorgung |
|
Blinkend |
Zeigt an, dass beim Modul eine zu hohe Stromaufnahme vorliegt. |
||
|
Ein |
Spannungsversorgungsfehler am Modul wurde behoben. Siehe Konfigurationsoptionen im Programmierhandbuch zur Steuerung. |
||
|
e+r |
Leuchten Rot / Einmaliges Blinken Grün |
Ungültige Firmware |
|
|
0-3 |
Grün |
Ein |
Eingangsstatus des entsprechenden Eingangs 0 bis 3 |
|
0-1 |
Gelb |
Ein |
Ausgangsstatus des entsprechenden Ausgangs 0 bis 1 |
|
4-6 |
Grün |
Ein |
Eingangsstatus des entsprechenden Eingangs 4 bis 6 |
|
|
|
UNBEABSICHTIGTER GERÄTEBETRIEB |
|
Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. |
|
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben. |
In der folgenden Tabelle werden die allgemeinen Merkmale der integrierten Expertenmodule aufgeführt:
|
Allgemeine Merkmale |
||
|---|---|---|
|
Eingangsspannungsbereich |
19,2 bis 28,8 VDC |
|
|
Nennspannung |
24 VDC |
|
|
Potentialtrennung |
Zwischen Kanälen und internem Bus |
Siehe Hinweis 1 |
|
Zwischen Kanälen |
Nicht isoliert |
|
|
Anzahl der 0-VDC-Bezugspotentiale |
3 (intern angeschlossen) |
|
|
Stromaufnahme des 24-VDC-E/A-Leistungsegments |
17 mA |
|
|
Interner Leistungsverbrauch |
Max. 0.4 W. |
|
1 Die Isolierung des Elektronikmoduls liegt bei 500 VAC effektiv zwischen der vom TM5-Leistungsbus versorgten Elektronik und dem Teil, der durch das mit dem Modul verbundene 24-VDC-E/A-Leistungssegment versorgt wird. In der Praxis wird das TM5-Elektronikmodul in der Buseinheit installiert, und zwischen TM5-Leistungsbus und 24-VDC-E/A-Leistungssegment ist eine Bridge vorhanden. Die zwei Leistungsschaltungen sind über spezifische Komponenten mit derselben Funktionserde (FE) verbunden. Diese Komponenten wurden speziell auf eine Reduzierung der Folgen elektromagnetischer Störungen ausgerichtet. Sie sind für eine Nennspannung von 30 VDC bzw. 60 VDC ausgelegt. Dadurch kann die Isolierung des gesamten Systems von den effektiv 500 VAC deutlich reduziert werden.
