HSCSetParam: ajuste de los parámetros de un HSC

Descripción de la función

Este bloque de funciones administrativas modifica el valor de un parámetro de un HSC.

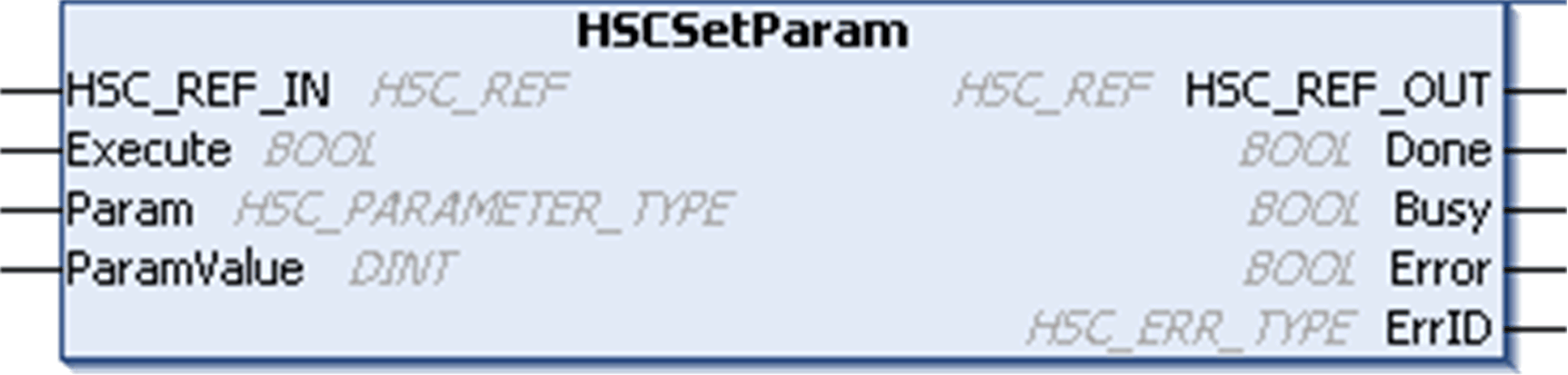

Representación gráfica






Representación IL y ST

Para ver la representación general en lenguaje IL o ST, consulte el capítulo Representación de funciones y de bloques de funciones.

Descripción de variables de E/S

En esta tabla se describen las variables de entrada:

Entradas

Tipo

Comentario

HSC_REF_IN

HSC_REF

Referencia al HSC.

No se debe cambiar durante la ejecución del bloque.

Execute

BOOL

En el flanco ascendente, inicia la ejecución del bloque de funciones.

En el flanco descendente, restablece las salidas del bloque de funciones cuando finaliza su ejecución.

Param

HSC_PARAMETER_TYPE

Parámetro para leer.

ParamValue

DINT

Valor de parámetro que escribir.

En esta tabla se describen las variables de salida:

Salidas

Tipo

Comentario

HSC_REF_OUT

HSC_REF

Referencia al HSC.

Done

BOOL

TRUE = indica que el parámetro se ha escrito correctamente.

La ejecución del bloque de funciones ha finalizado.

Busy

BOOL

TRUE = indica que la ejecución del bloque de funciones está en curso.

Error

BOOL

TRUE = indica que se ha detectado un error.

La ejecución del bloque de funciones ha finalizado.

ErrID

HSC_ERR_TYPE

Cuando Error es TRUE: tipo de error detectado.

NOTA: Para obtener más información acerca de los pins Done, Busy y Execution, consulte la sección Información general sobre la gestión de bloques de funciones.

Adición del bloque de funciones HSCSetParam

Paso

Descripción

1

Seleccione la ficha Bibliotecas en el Catálogo de software y haga clic en Bibliotecas.

Seleccione Controlador > HMISCU > HMISCU HSC > HSCSetParam de la lista y, a continuación, arrastre el elemento y suéltelo en la ventana POU.

2

Conecte la entrada HSC_REF_IN a la salida HSC_REF de HSC.
