Identificación de componentes y funciones

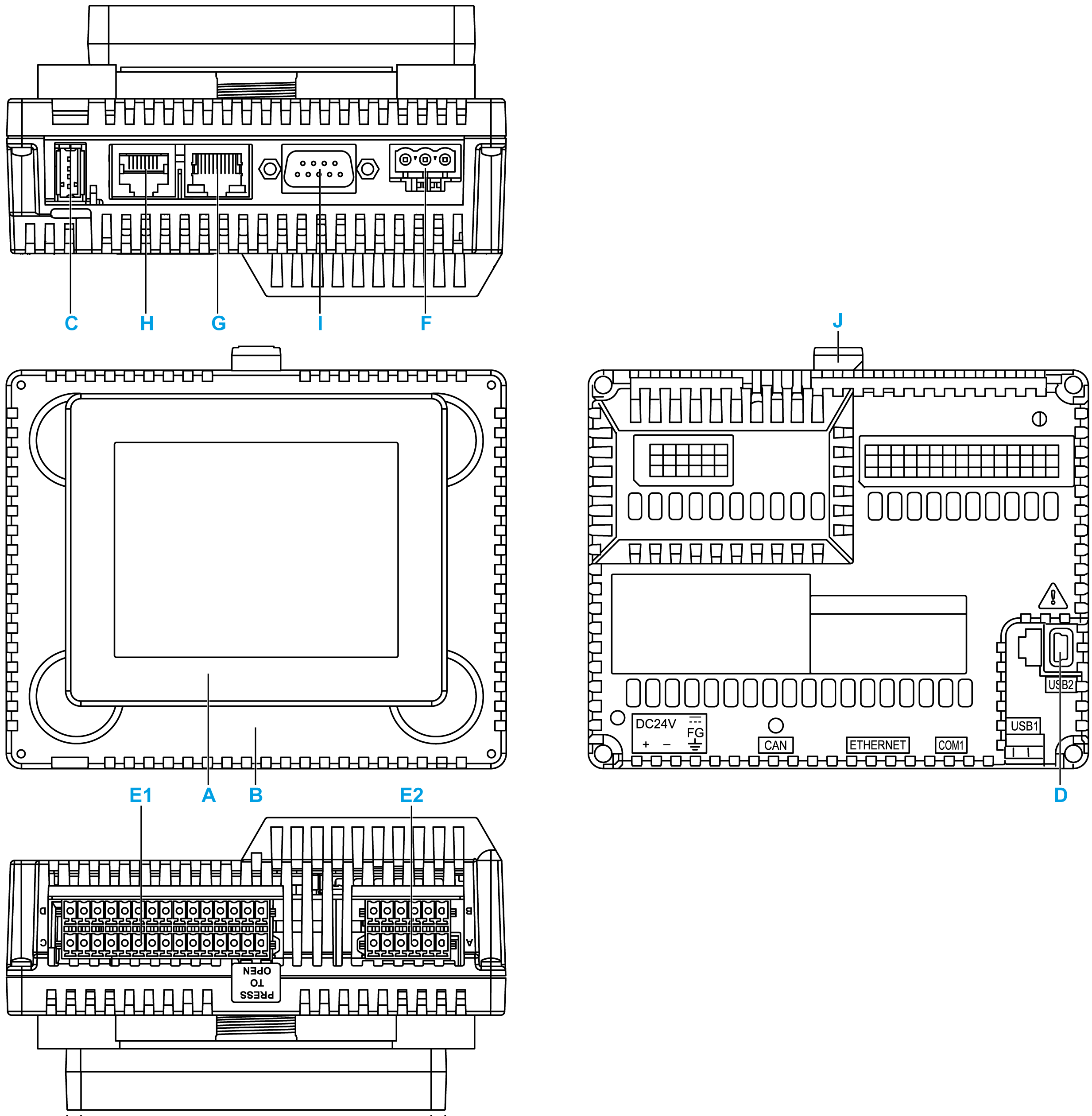

Identificación de los componentes de HMISCU

Componente	Descripción
A	Módulo de pantalla
B	Módulo posterior
C	Puerto USB (tipo A) (USB1)
D	Puerto USB (tipo mini-B) (USB2)
E1	Bloque de terminales de E/S 1
E2	Bloque de terminales de E/S 2
F	Conector de la fuente de alimentación de CC
G	Conector Ethernet
H	Enlace serie (RS-232C/485)
I	Conector CANopen
J	Bloqueo del botón amarillo

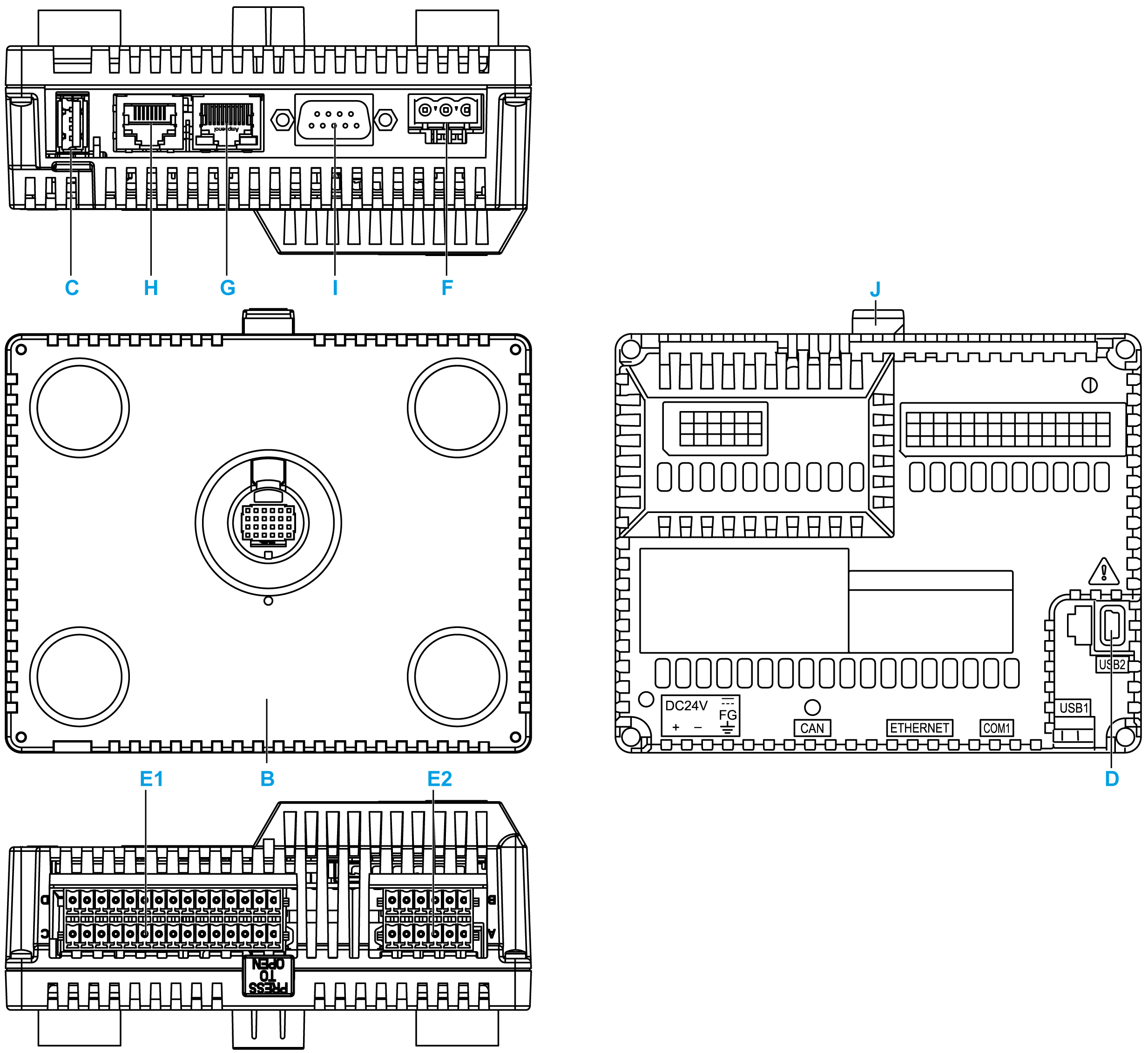

Identificación de los componentes del módulo posterior

Componente	Descripción
B	Módulo posterior
C	Puerto USB (tipo A) (USB1)
D	Puerto USB (tipo mini-B) (USB2)
E1	Bloque de terminales de E/S 1
E2	Bloque de terminales de E/S 2
F	Conector de la fuente de alimentación de CC
G	Conector Ethernet
H	Enlace serie (RS-232C/485)
I	Conector CANopen
J	Bloqueo del botón amarillo
