El módulo posterior dispone de 8 salidas de relé y 2 salidas transistorizadas que se pueden gestionar.
|
|
|
PELIGRO DE INCENDIO |
|
Utilice solo los tamaños de cables correctos para la capacidad actual de las fuentes de alimentación. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Disponibilidad de las funciones de gestión en salida
En la tabla se describen los posibles usos de las salidas del módulo posterior:
|
Función |
Función de salida |
|||
|---|---|---|---|---|
|
Ninguna/Run/Stop |
Retención/Evento |
PWM/PTO/HSC |
||
|
Tipo de filtro |
Integrador |
Rebote |
||
|
Salida rápida1 |
FQ0 |
X |
X |
X |
|
FQ1 |
X |
X |
X |
|
|
Salida digital |
DQ0 |
X |
– |
– |
|
DQ1 |
X |
– |
– |
|
|
DQ2 |
X |
– |
– |
|
|
DQ3 |
X |
– |
– |
|
|
DQ4 |
X |
– |
– |
|
|
DQ5 |
X |
– |
– |
|
|
DQ6 |
X |
– |
– |
|
|
DQ7 |
X |
– |
– |
|
|
X Sí – No 1 También se puede usar como salida normal |
||||
Diagrama de cableado de las salidas rápidas
Para obtener información adicional sobre la protección de las salidas rápidas, consulte Protección de las salidas contra daños de carga inductiva.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Conecte las salidas de forma correcta según el diagrama de cableado. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

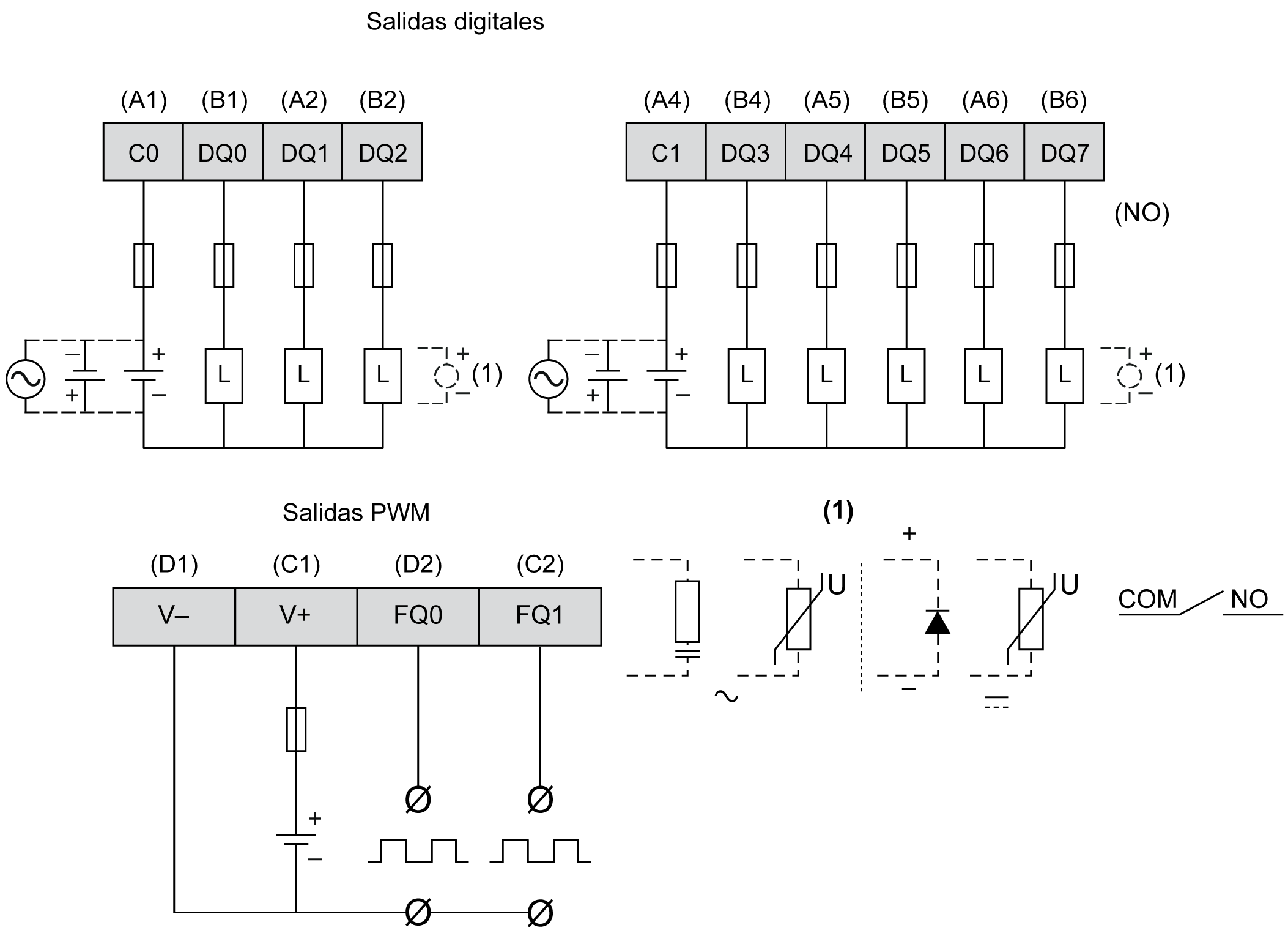

En la ilustración se describe el diagrama de cableado de las salidas digitales HMISCU6A5, HMISCU8A5 y HMISAC:
Para que los contactos duren más y para la protección de posibles daños por EMF inverso al usar una carga inductiva, conecte:
oen paralelo un diodo de ejecución libre a cada una de las cargas inductivas de CC
oen paralelo una supresión RC a cada una de las cargas inductivas de CA
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
