Método abreviado: CTRL + K

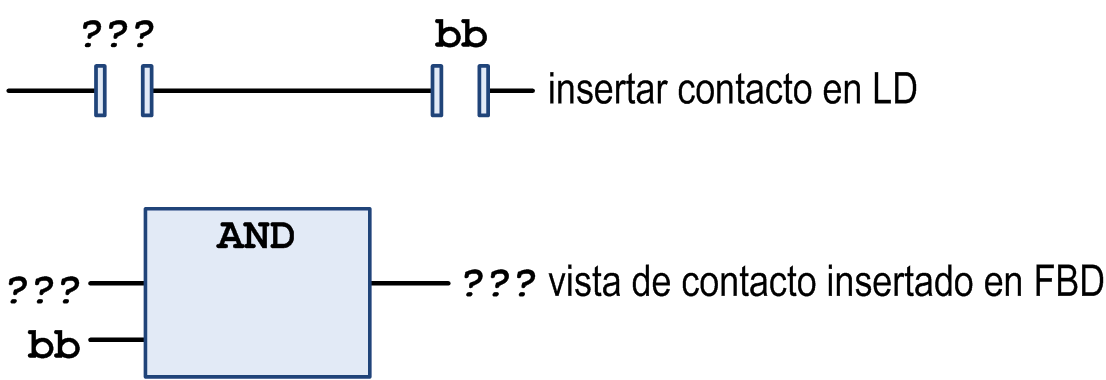

El comando IL, FBD, LD > Insertar contacto inserta un contacto en una red LD. No está disponible en los editores FBD e IL, pero se convertirá del modo adecuado al cambiar de vista.
Insertar contacto
El nuevo contacto se insertará en la línea situada a la izquierda del contacto o módulo que esté seleccionado en ese momento. Si el cursor se halla dentro de una conexión en paralelo existente, el nuevo elemento de contacto también se insertará en ella.
NOTA: Como alternativa, un elemento de contacto se puede insertar arrastrándolo desde las herramientas o desde otra posición del editor. Si no desea insertarlo en una conexión en paralelo, sino delante, detrás o entre conexiones en paralelo, utilice el comando de menú. Para ello, seleccione uno de los elementos de contacto (puede seleccionar varios manteniendo pulsada la tecla CTRL) en cada una de las ramas de la conexión en paralelo y, a continuación, ejecute el comando.

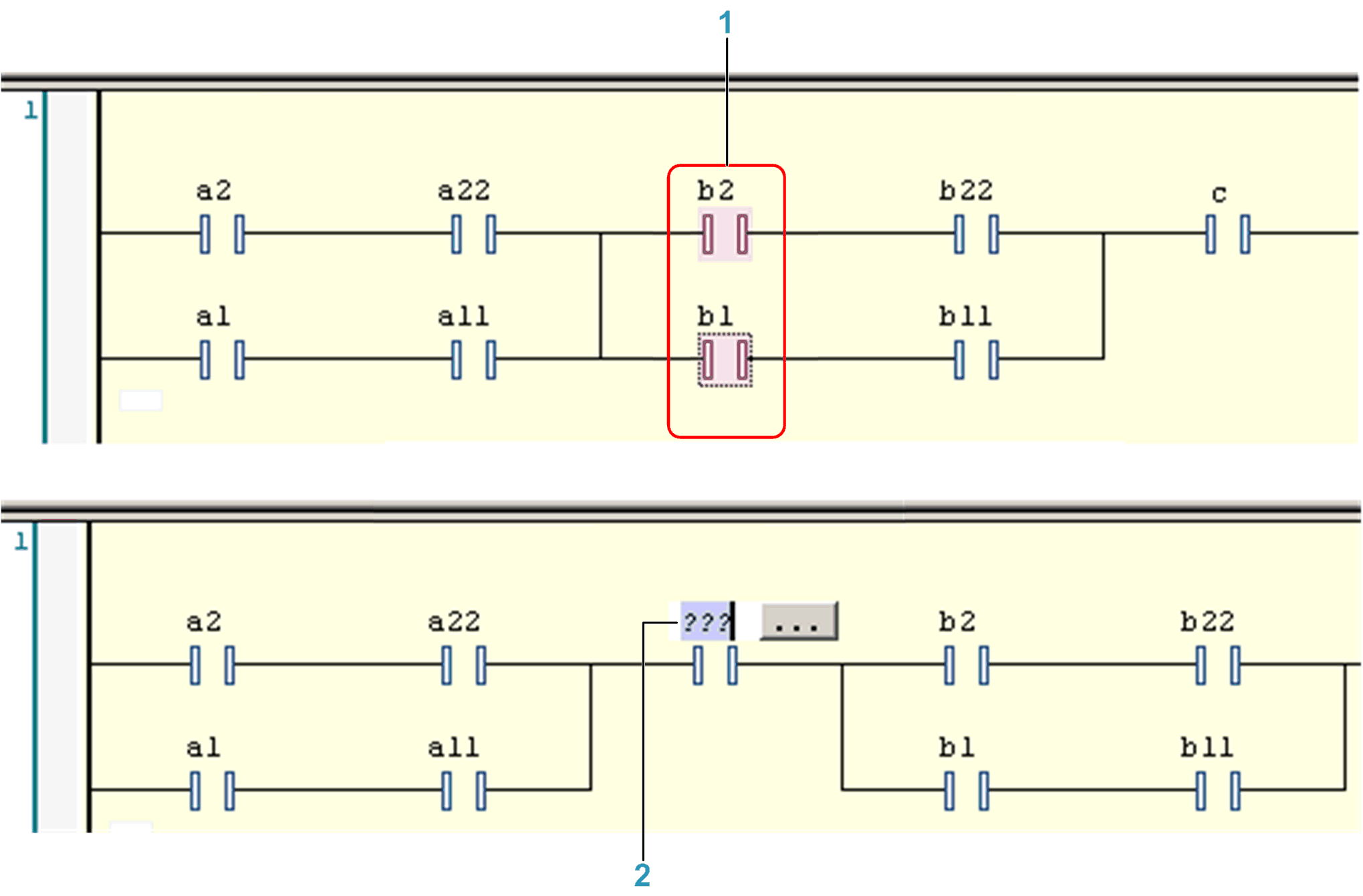

Ejemplo
1 Seleccione b1 y b2 mientras mantiene pulsada la tecla CTRL.
2 Utilice el comando Insertar contacto.
Consulte también los comandos Insertar contacto (a la derecha), Insertar contacto paralelo (por encima) o Insertar contacto paralelo (por debajo).
Se predefine un nuevo elemento de contacto con el texto ???. Haga clic en este texto para seleccionarlo. Sustitúyalo por el nombre o la dirección (según la configuración actual en el cuadro de diálogo Options de los editores FBD, LD e IL) de la variable o la constante que desea. Para ello, puede utilizar Accesibilidad.
NOTA: En lo que se refiere a las opciones de visualización de los componentes de las redes FBD, LD e IL, tenga en cuenta las opciones del editor FBD, LD e IL.
