Módulo de E/S normal incorporado DI12DE
El módulo de E/S normal incorporado DI12DE es un módulo con entradas digitales de 24 V CC con 12 entradas.
En la tabla siguiente se describe la configuración de los parámetros del módulo:
|
Parámetro |
Valor |
Valor predeterminado |
Unidad |
Descripción |
|---|---|---|---|---|
|
Filtro de entrada |
De 0 a 250 |
10 (1 ms) |
0,1 ms |
Especifica el tiempo del filtro de las entradas digitales. |

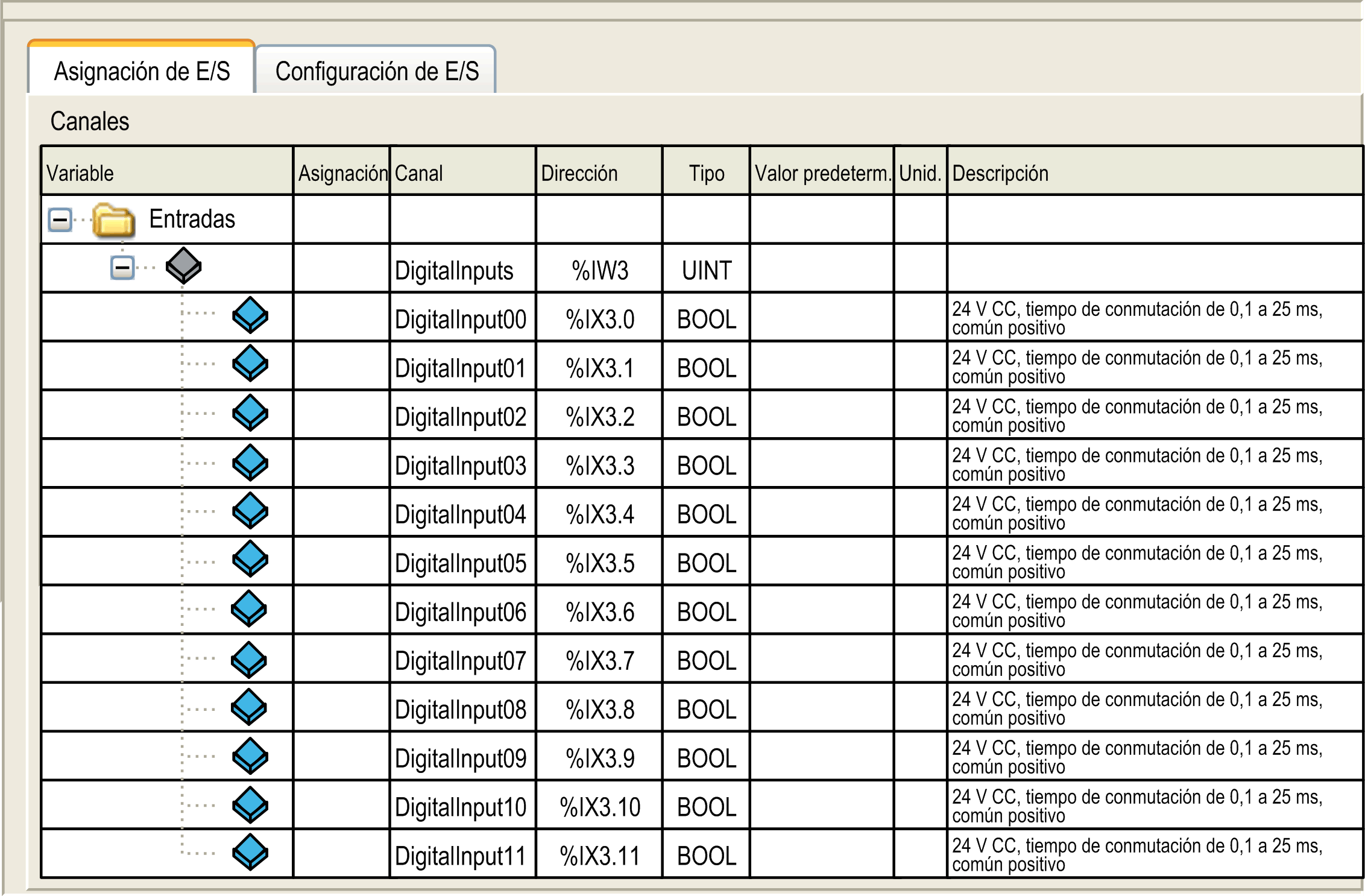

La ficha Asignación E/S permite definir variables y asignarles nombres. También estará disponible en esta ficha información adicional, como el direccionamiento topológico.
Para ver más descripciones genéricas, consulte Descripción de la ficha Asignación de E/S.
En la tabla siguiente se describe la configuración de asignación E/S DI12DE:
|
Variable |
|
Canal |
Tipo |
Valor predeterminado |
Descripción |
|---|---|---|---|---|---|
|
Entradas |
DigitalInputs |
UINT |
- |
Estado de todas las entradas (bits 13...16 = 0, no se utiliza) |
|
|
|
DigitalInput00 |
BOOL |
- |
Estado de la entrada 0 |
|
|
... |
... |
||||
|
DigitalInput11 |
Estado de la entrada 11 |
||||
