Descripción general de E/S experta
La base del controlador ofrece lo siguiente:
o2 módulos de E/S expertas incrustadas (DM72F0 y DM72F1) con:
o5 entradas rápidas
o2 entradas normales
o2 salidas rápidas
o1 módulo de distribución de alimentación del controlador (CPDM)
Cada módulo de E/S experta incorporado (DM72F•) puede admitir funciones expertas.
Configuración de E/S experta incrustada
Para configurar las E/S expertas, haga doble clic en el nodo Experto de Dispositivos.

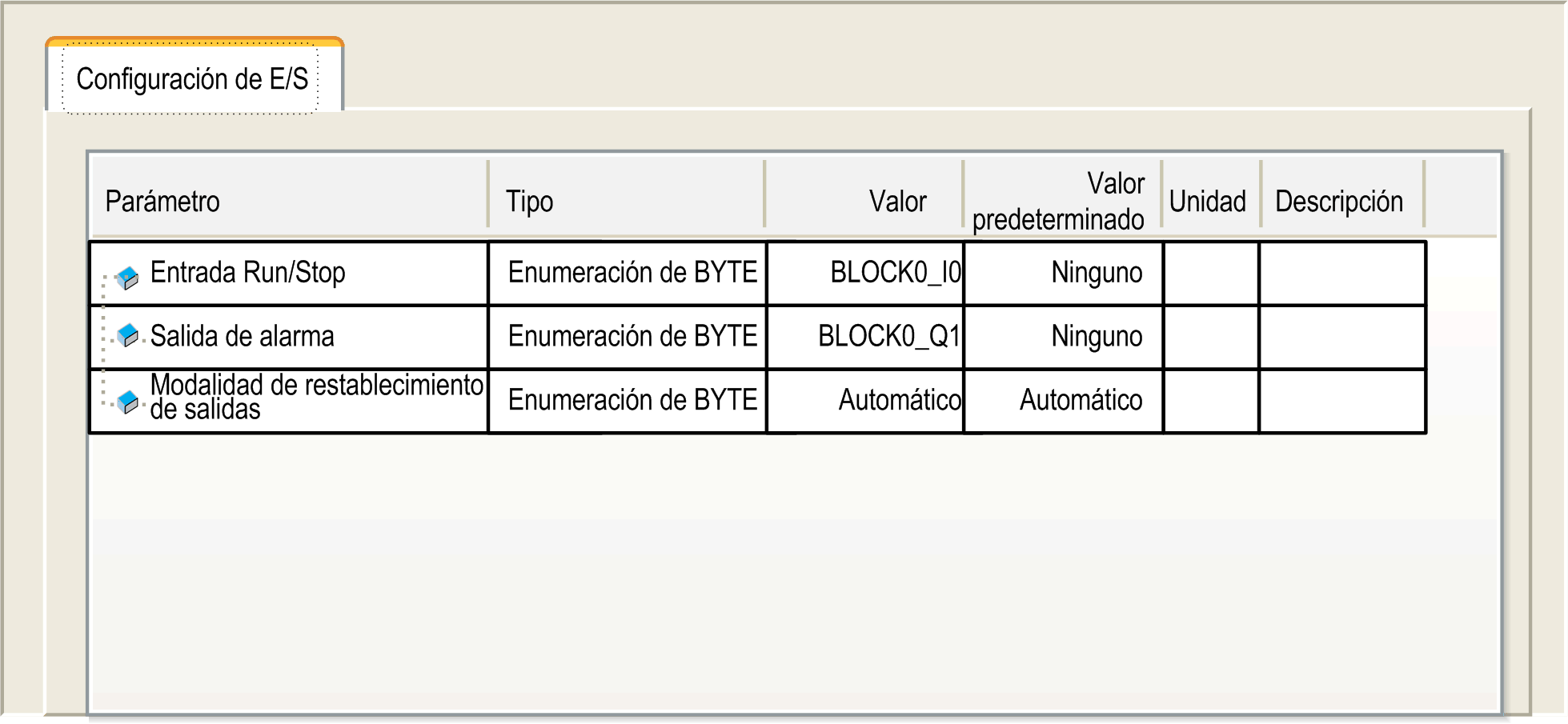

En esta figura se muestra una captura de pantalla de la ficha de configuración:
En esta tabla se muestra la función de los distintos parámetros:
|
Parámetro |
Función |
|---|---|
|
Run/Stop Input |
Define una entrada para usarla como entrada Ejecutar/Detener. |
|
Alarm Output |
Define una salida para usarla como salida de alarma. |
|
Rearming Output Mode |
Define la modalidad de restablecimiento de salidas. |
En esta tabla se presentan los distintos estados:
|
Estados de entrada |
Resultado |
|---|---|
|
Estado 0 |
Detiene el controlador e ignora los comandos Run externos. |
|
Un flanco ascendente |
En el estado STOPPED (Detenido), inicia el arranque de una aplicación en estado RUNNING (En ejecución). |
|
Estado 1 |
La aplicación se puede controlar mediante: oEcoStruxure Machine Expert (Ejecutar/Detener) ola aplicación (comando de controlador) oun comando de red |
NOTA: La entrada Ejecutar/Detener se gestiona incluso si la opción Actualizar E/S en parada no está seleccionada en la ficha Ajustes PLC.
Las entradas asignadas para las funciones expertas configuradas no pueden configurarse como Ejecutar/Detener.
Para obtener más información acerca de los estados del controlador y las transiciones de estado, consulte Diagrama de estado del controlador.
|
|
|
INICIO NO DESEADO DE LA MÁQUINA O DEL PROCESO DE ACTIVACIÓN |
|
oCompruebe el estado de seguridad de la máquina o del entorno de proceso antes de aplicar electricidad a la entrada Run/Stop. oUse la entrada Run/Stop para evitar activaciones no deseadas desde ubicaciones remotas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Esta salida está establecida en 1 lógico cuando el controlador se encuentra en estado RUNNING y el programa de aplicación no se detiene en un punto de interrupción.
Las salidas asignadas a funciones expertas configuradas no pueden configurarse como salida de alarma.
NOTA:
La salida de alarma se establece en 0:
ocuando una tarea se detiene en un punto de interrupción, la salida de alarma indica que el controlador ha detenido la ejecución de la aplicación;
ocuando se detecta un error en las E/S expertas (interrupción de la alimentación, detección de cortocircuito).
Modalidad de restablecimiento de salidas
Las salidas rápidas de los módulos DM72F• son tecnología push/pull. Si se detecta un error (cortocircuito o sobretemperatura), la salida se pone en tres estados y la condición se señala con el bit de estado (canal DM72F• IB1.0) y PLC_R.i_wLocalIOStatus (consulte Modicon M258 Logic Controller - Funciones y variables de sistema - Guía de la biblioteca PLCSystem).
Existen dos comportamientos posibles:
oRestablecimiento automático: En cuanto se corrige el error detectado, se vuelve a definir la salida según el valor actual que tiene asignado y se resetea el valor de diagnóstico.
oRestablecimiento manual: Cuando se detecta un error, se memoriza el estado y se fuerza la salida a tres estados hasta que el usuario restablece manualmente el estado (consulte el canal de asignación de E/S).
En caso de un cortocircuito o una sobrecarga de corriente, el grupo común de salidas pasa automáticamente a la modalidad de protección térmica (todas las salidas del grupo se establecen en 0) y, a continuación, se rearman periódicamente (cada segundo) para probar el estado de la conexión. Sin embargo, debe ser consciente del efecto de este restablecimiento en la máquina o el proceso que se controla.
|
|
|
INICIO IMPREVISTO DE LA MÁQUINA |
|
Inhiba el restablecimiento automático de salidas si esta función implica un comportamiento no deseado para la máquina o el proceso. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
