El Modicon M262 Logic/Motion Controller dispone de 4 entradas digitales rápidas incrustadas.
Las entradas digitales se conectan en la parte frontal del controlador.
|
|
|
PELIGRO DE INCENDIO |
|
Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Características de las entradas digitales
En esta tabla se presentan las características de las entradas digitales:
|
Característica |
Valor |
|
|---|---|---|
|
Número de canales de entrada |
4 (de I0 a I3) |
|
|
Tipo de entrada |
IEC61131-2 Tipo 1 |
|
|
Tipo de lógica |
Común positivo |
|
|
Tensión de la fuente de alimentación nominal |
24 V CC |
|
|
Límite de tensión |
30 V CC |
|
|
Corriente de entrada nominal |
7,5 mA |
|
|
Impedancia de entrada |
2,81 kΩ |
|
|
Valores límite de entrada |
Tensión en estado 1 |
> 15 V CC (de 15 a 30 V CC) |
|
Tensión en estado 0 |
< 5 V CC (de 0 a 5 V CC) |
|
|
Corriente en estado 1 |
> 3 mA |
|
|
Corriente en estado 0 |
< 1,5 mA |
|
|
Retardo de entrada |
Tiempo de encendido |
< 1 μs + retardo del filtro |
|
Tiempo de apagado |
< 1 μs + retardo del filtro |
|
|
Aislamiento |
Entre canales de entrada |
No |
|
Entre entrada y lógica interna |
550 V CA durante 1 minuto |
|
|
Entre entrada y salida |
550 V CA durante 1 minuto |
|
|
Cable |
Tipo |
Cable blindado, incluida la señal COM |
|
Longitud |
10 m (32,8 pies) máx. |
|
|
Tipo de conexión |
Bloque de terminales de resorte extraíble |
|
|
Durabilidad de conexiones y desconexiones del conector |
Más de 100 veces |
|
Las entradas digitales se conectan en la parte frontal del controlador.
En esta ilustración se describe la asignación de pins del conector:
En esta tabla se describe la asignación de pins del conector de E/S incrustadas:
|
Pin |
Etiqueta |
Descripción |
|---|---|---|
|
1 |
I0 |
Entrada digital 0 |
|
2 |
I1 |
Entrada digital 1 |
|
3 |
I2 |
Entrada digital 2 |
|
4 |
I3 |
Entrada digital 3 |
|
5 |
C |
Puerto común de entrada |
En la figura siguiente se muestran los indicadores LED de estado de E/S:
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
0 a 3 |
Verde |
Encendido |
El canal de entrada correspondiente está activado. |
|
Apagado |
El canal de entrada correspondiente está desactivado. |
NOTA: Los indicadores LED muestran el estado lógico de cada entrada.
Consulte la sección Prácticas recomendadas relativas al cableado.
Las interferencias electromagnéticas pueden provocar que la aplicación funcione de una manera imprevista.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oAdapte el filtrado programable a la frecuencia que se aplica en las entradas. oUtilice cables blindados siempre que así se indique, y conéctelos a tierra funcional mediante la barra de conexión a tierra TM2XMTGB. oUtilice una fuente de alimentación de 24 V CC específica para las entradas y salidas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

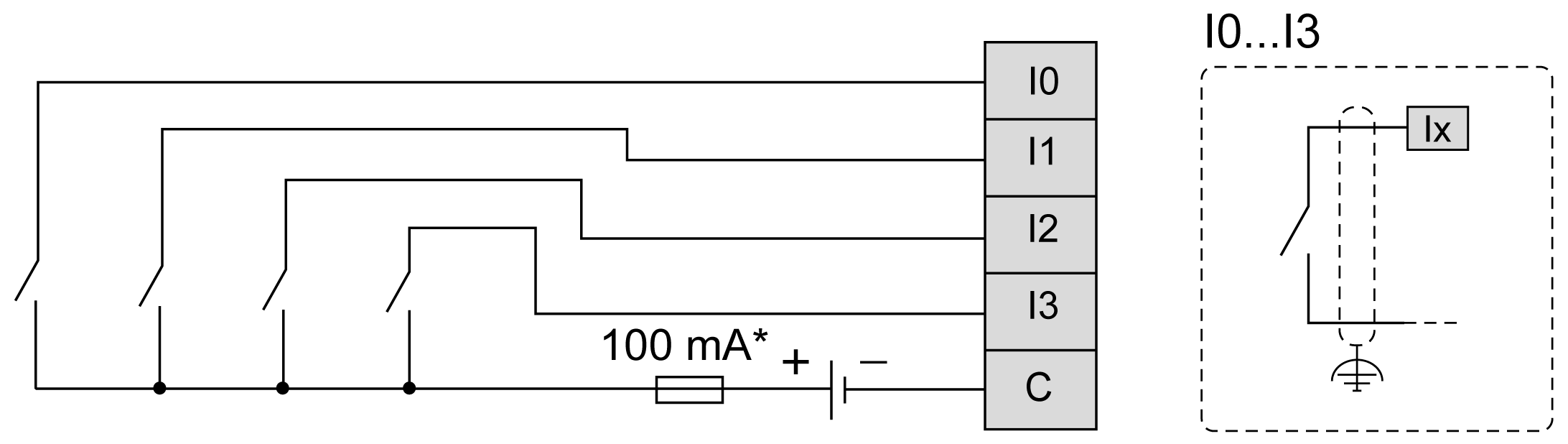

En esta ilustración se presenta el diagrama de cableado de las entradas rápidas:
* Fusible tipo T
