Este módulo de ampliación es un módulo de entradas 120 V CA de 8 puntos con un bloque de terminales.
Para obtener más información sobre el hardware, consulte TM2DAI8DT.

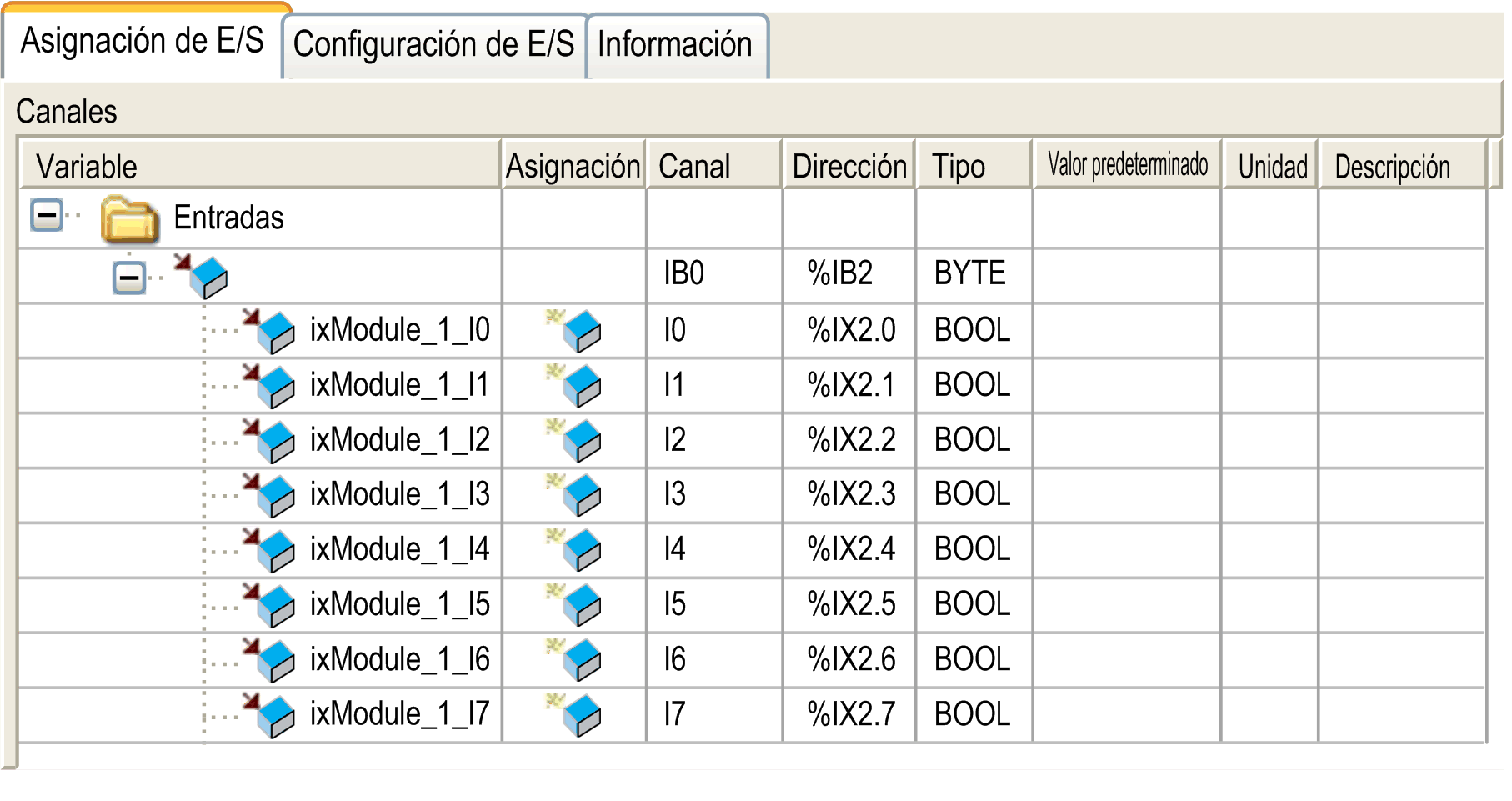

En esta tabla se identifican las direcciones de cada entrada y el nombre del canal.
|
Canal |
Tipo |
Descripción |
|---|---|---|
|
IB0 |
Estado de todas las entradas |
|
|
I0 |
Estado de la entrada 0 |
|
|
... |
... |
|
|
I7 |
Estado de la entrada 7 |
Para obtener más información genérica, consulte Descripción de la ficha Asignación E/S.

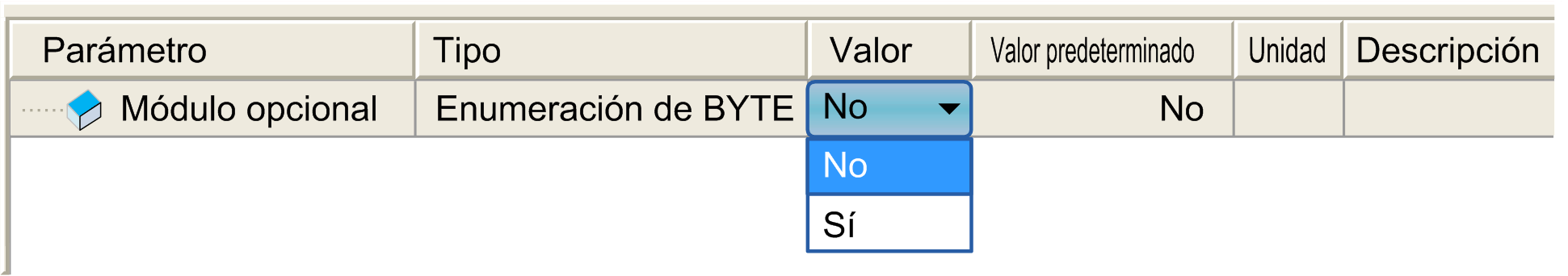

En esta ficha, podrá configurar el módulo como módulo opcional:
