Estas son las características generales del módulo TM4PDPS1.
Consulte también las Características ambientales.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

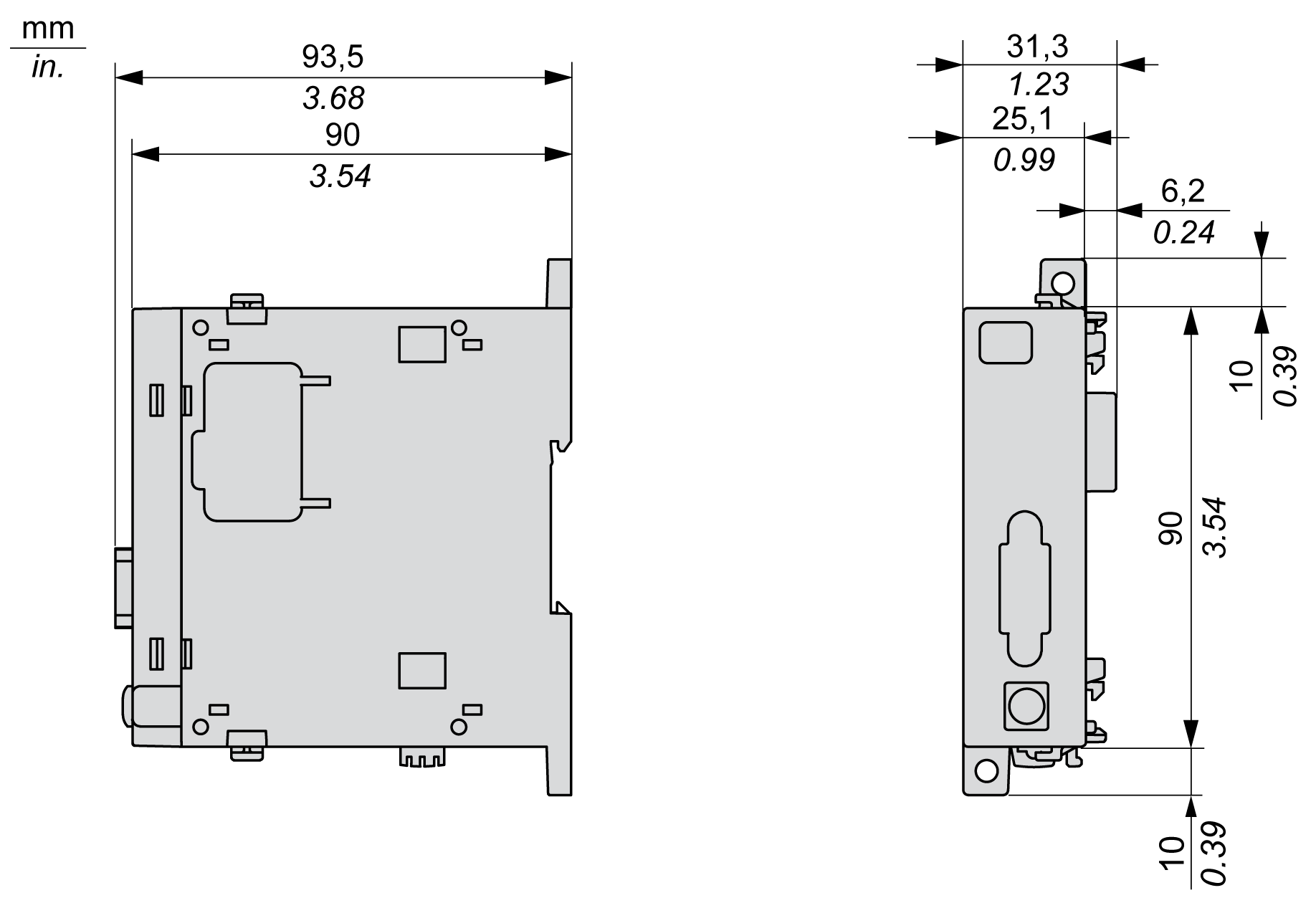

En los siguientes diagramas se muestran las dimensiones del módulo TM4PDPS1:
En la tabla se describen las características generales del módulo TM4PDPS1:
|
Característica |
Valor |
|
|---|---|---|
|
Consumo |
290 mA |
|
|
Potencia disipada |
1,5 W |
|
|
Peso |
100 g (3,52 onzas) |
|
Características del módulo PROFIBUS DP
En la tabla se describen las características de PROFIBUS DP del módulo TM4PDPS1:
|
Característica |
Valor |
|
|---|---|---|
|
Tipo de interfaz |
Sin potencial |
|
|
Normas PROFIBUS |
DP-V0, DP-V1 |
|
|
Velocidad de transmisión de PROFIBUS |
De 3 a 12 Mbit/s |
a 100 m de longitud del cable |
|
1,5 Mbit/s |
a 200 m de longitud del cable |
|
|
500 kBit/s |
a 400 m de longitud del cable |
|
|
187,5 kBit/s |
a 1.000 m de longitud del cable |
|
|
De 9,6 a 93,75 kBit/s |
a 1.200 m de longitud del cable |
|
|
Físicas |
EIA-485 |
|
|
Aislamiento entre PROFIBUS DP y los componentes electrónicos internos |
1,0 kV |
|
|
Requisitos de cable |
Impedancia |
De 135 a 165 ohmios a 20 MHz |
|
Capacitancia |
< 30 pF por metro |
|
|
Sección transversal inicial |
> 0,34 mm2, es igual a AWG22 |
|
|
Tipo de cable |
Emparejado 1 x 2, 2 x 2 o 1 x 4 |
|
|
Resistencia del bucle |
< 110 ohmios a 1 km |
|
|
Pérdida de señal |
< 9 dB en todo el segmento del bus |
|
|
Blindaje |
Blindaje de cobre |
|
NOTA: No conecte más de 32 estaciones por segmento sin un repetidor ni más de 127 con un repetidor.
