Estos controladores incluyen un RTC que proporciona la fecha del sistema e información de la hora, además de admitir las funciones relacionadas que requieren un reloj de tiempo real (real-time clock). Para seguir manteniendo la hora cuando se desconecte la alimentación, se proporciona una batería no recargable, aunque reemplazable, con el controlador. Un indicador LED de batería indica si queda poca batería o si falta la batería. Para obtener más información, consulte Indicadores LED de estado.
En la tabla siguiente se muestra cómo se gestiona la desviación del RTC:
|
Características del RTC |
Descripción |
|---|---|
|
Desviación del RTC |
Menos de 30 segundos por mes sin ninguna calibración por parte del usuario a 25 °C (77 °F). |
|
Desviación del RTC con ayuda de la lógica de aplicación |
Inferior o igual a 6 segundos al mes con calibración por parte del usuario mediante el software de aplicación cuando el controlador se encuentra en la modalidad RUN. |
El controlador tiene una batería RTC.
En caso de interrupción de la alimentación, la batería de reserva mantendrá la hora del controlador.
En la tabla siguiente se muestran las características de la batería RTC.
|
Uso |
En caso de que se produzca un corte de alimentación, la batería de reserva mantendrá el reloj interno, los datos del sistema y los valores de las variables asociadas con la aplicación SoMachine.. |
|
Uso |
Al menos 1,5 años a 45 °C máx. (113 °F). Con temperaturas más altas, se reduce el tiempo. |
|
Características de supervisión de la batería |
Sí. |
|
Reemplazable |
Sí. |
|
Tipo de batería RTC del controlador |
Tipo BBCV2, tipo Renata CR2477M. |
Instalación y sustitución de la batería RTC
Aunque se prefieren las baterías de litio por su descarga lenta y su vida útil prolongada, pueden representar un peligro para el personal, los equipos y el medio ambiente, por lo que deben manipularse de forma adecuada.
|
|
|
PELIGRO DE EXPLOSIÓN, INCENDIO O QUEMADURAS QUÍMICAS |
|
oSustituya la batería por otra idéntica. oSiga todas las instrucciones del fabricante de la batería. oRetire todas las baterías sustituibles antes de desechar la unidad. oRecicle o deseche correctamente las baterías usadas. oProteja las baterías de posibles cortocircuitos. oNo las recargue, desmonte, caliente a más de 100 °C (212 °F) ni incinere. oUtilice las manos o herramientas aisladas para extraer o sustituir las baterías. oMantenga la polaridad adecuada cuando inserte y conecte una batería nueva. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Para instalar o sustituir la batería RTC, siga estos pasos:
|
Paso |
Acción |
|---|---|
|
1 |
Desconecte toda la alimentación del controlador. |
|
2 |

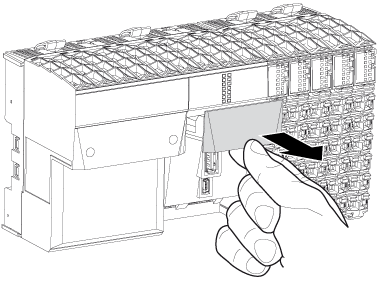

Levante el soporte para batería del controlador:
|
|
3 |
Saque la batería de su soporte:
|
|
4 |
Inserte la nueva batería en su soporte de acuerdo con las marcas de polaridad indicadas:
|
|
5 |
Vuelva a colocar el soporte de la batería en el controlador y compruebe que el seguro encaja. |
|
6 |
Vuelva a conectar la alimentación a Modicon LMC058 Motion Controller. NOTA: Si no conecta Modicon LMC058 Motion Controller a la alimentación de inmediato, la duración de la batería de reserva puede verse reducida significativamente. |
|
7 |
Ajuste el reloj interno. Para obtener más detalles sobre el reloj interno, consulte Biblioteca del RTC. |
NOTA: Sustituir las baterías de los controladores por otras que no sean del tipo especificado en esta documentación puede representar un riesgo de incendio o explosión.
|
|
|
UNA BATERÍA INADECUADA PUEDE PROVOCAR UN INCENDIO O UNA EXPLOSIÓN |
|
Sustituya la batería solo por otra de tipo idéntico: Renata Tipo CR2477M. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
