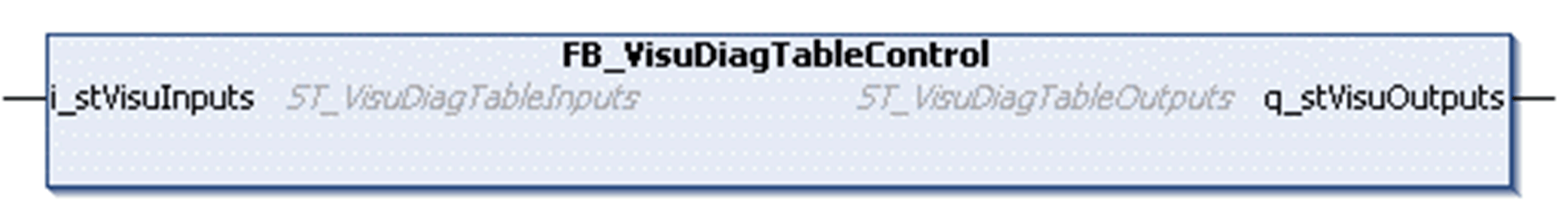

FB_VisuDiagTableControl - Description fonctionnelle
|
Type : |
Bloc fonction |
|
Disponible à partir de la version : |
V1.0.0.0 |
Ce bloc fonction permet de contrôler l'affichage de la visualisation DiagTable fournie par cette bibliothèque.
La visualisation fournit deux paramètres (i_stVisuInputs, q_stVisuOutputs) qui peuvent être directement attribués aux paramètres d'interface correspondants du bloc fonction.
Le bloc fonction doit être appelé de façon cyclique dans votre application. Une bonne pratique consiste à effectuer l'appel dans une tâche distincte avec faible priorité et un intervalle supérieur ou égal à 50 ms.
|
Entrée |
Type de données |
Description |
|---|---|---|
|
i_stVisuInputs |
Commandes d'entrée liées à la visualisation. |
Les éléments de ST_VisuDiagTableInputs sont initialisés comme suit :
ostFilteroptions :
oxInfos := TRUE
oxWarnings := TRUE
oxErrors := TRUE
oxSourceFbGetDiag := TRUE
oxSourceMotionKernel := TRUE
|
Sortie |
Type de données |
Description |
|---|---|---|
|
q_stVisuOutputs |
Commandes de sortie liées à la visualisation. |
