Remplacement de l'extension d'arbre (équipement en option)
Le démontage de l'extension d'arbre nécessite les outils suivants :
oJeu de clés à six pans
oMaillet
NOTE : N'utilisez pas de clés hexagonales à tête sphérique. Un couple excessif peut casser la tête spérique, ce qui rend l'extraction de la vis difficile.
Pour les pièces appropriées, reportez-vous à la section Equipements et accessoires de rechange.
Remplacement de l'extension d'arbre
|
Etape |
Action |
|---|---|
|
1 |

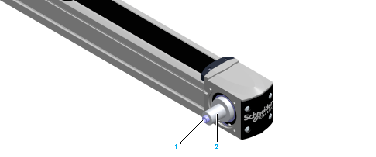

Desserrez la vis (1) de l'extension d'arbre (2).
NOTE : Tant que la courroie crantée est installée correctement et que le chariot est en position terminale, la poulie de la courroie crantée ne poursuit pas sa rotation. Vous trouverez des informations détaillées sur l'installation de la courroie crantée dans la section Montage de la courroie crantée. |
|
2 |
Tapotez délicatement la tête de vis à l'aide d'un maillet pour libérer le cône de l'extension d'arbre. NOTE : Si vous ne pouvez pas atteindre la tête de vis, utilisez une clé hexagonale comme prolongateur et tapotez délicatement cette dernière. |
|
3 |

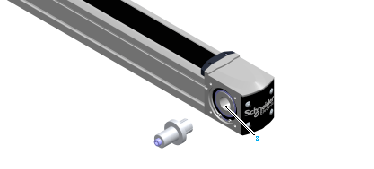

Tirez doucement l'extension d'arbre hors de l'arbre creux de la poulie de courroie crantée (3).
NOTE : Cette opération peut nécessiter une force importante. |
|
4 |
